Inhaltszusammenfassung für SHOWTEC Galactic RGY-140 MKII

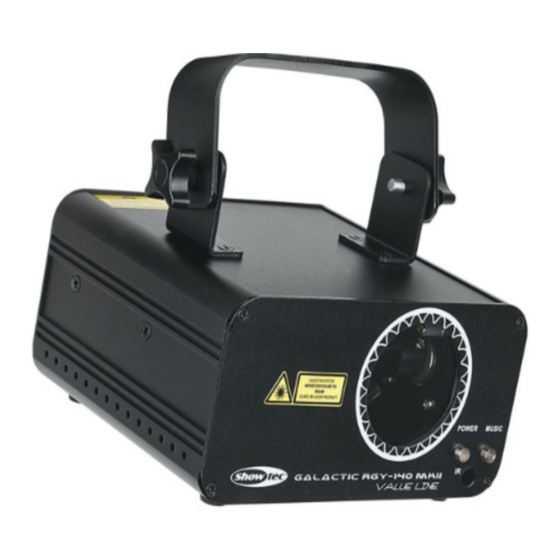

- Seite 1 Galactic RGY-140 MKII ORDERCODE 51335 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec. Geben Sie sich nur mit dem Besten zufrieden - Showtec!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Galactic RGY-140 Anleitung ™ Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................6 Montage ..................................6 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................8 Rückseite ..................................9 Steuerung mit der Fernbedienung ..........................9 Installation .................................. -
Seite 4: Warnung
Warnung BITTE LESEN SIE DIESE ANLEITUNG ZU IHRER SICHERHEIT SORGFÄLTIG DURCH, BEVOR SIE DAS GERÄT ZUM ERSTEN MAL IN BETRIEB NEHMEN! Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 5 Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen. WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem Produkt entstehen.
- Seite 6 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. Nur für die Verwendung durch Erwachsene geeignet. Das Lasereffektgerät muss außerhalb der Reichweite von Kindern angebracht werden.
- Seite 7 ACHTUNG: VERMEIDEN SIE DEN KONTAKT MIT DEM LASERSTRAHL: Vermeiden Sie direkten Augenkontakt mit dem Laserlicht. Schauen Sie niemals absichtlich direkt in einen Laserstrahl und achten Sie darauf, dass Dritte nicht dem direkten Laserlicht ausgesetzt werden. Konformitätserklärung Dieser Galactic Laser wurde so hergestellt, dass er die FDA- und IEC-Standards für die Produkte mit seiner Klassifizierung erfüllt.
-
Seite 8: Bestimmungsgemäßer Gebrauch
Informationen zur Konformität und dem sicheren Umgang mit Lasern Laut den FDA-Regulationen sollte das Gerät wie links dargestellt verwendet werden. Bestimmungsgemäßer Gebrauch • Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. •... -
Seite 9: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 10: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Galactic von Showtec ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Eingangsspannung: AC 100-240V, 50/60Hz • Leistungsaufnahme: 16 Watt • Strahldurchmesser bei Austritt <5 mm • Laserklasse: 3B • Laserabstimmung: TTL • Lasersicherheit: EN/IEC 60825-1 Ed 2, 2007-03 •... -
Seite 11: Rückseite
Rückseite Abb. 2 2 3 4 5 6 7 8 9 10 11 12 1) Befestigungsbügel mit Einstellschraube 7) Erdung 2) 3poliger DMX-Ausgang 8) Fernbedienung 3) Ein-/Ausschalter (ON/OFF) 9) Verrieglung On/Off (offen/verschlossen) 4) Sicherung 1A/250V 10) Sicherheitsöse 5) IEC-Netzanschluss 11) LCD Display + Menü-Tasten 6) 3poliger DMX-Eingang 12) Integriertes Mikrofon Steuerung mit der Fernbedienung... -
Seite 12: Installation
Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. Der/die Laser können mit Hilfe der Schraubenlöcher an der Seite und/oder auf der Oberseite des Geräts in jeder beliebigen Position installiert werden. - Seite 13 Warnung Der Laser funktioniert nur, wenn der Stecker ordnungsgemäß angebracht ist. Der Laser funktioniert nur, wenn der Schlüssel auf "ON" gedreht ist. Haftungsausschluss Bitte beachten Sie, dass in einigen Ländern zusätzliche Bestimmungen für die Verwendung von Lasergeräten gelten. Aus diesem Grund empfehlen wir dringend, dass Sie sich bei den zuständigen Behörden über die Gesetzgebung Ihres Landes informieren.
-
Seite 14: Steuerungsmodi
Steuerungsmodi Es gibt 4 Modi: • Voreingestellte Programme • Musiktaktung • Master/Slave • DMX-512 Ein Galactic (voreingestellte Programme) 1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. -
Seite 15: Mehrere Galactics (Dmx-Steuerung)
Mehrere Galactics (DMX-Steuerung) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1 Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Galactic Laser mit einem 3poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 16: Bedienfeld
Bedienfeld Abb. 5 A. LED Display D. Down-Taste B. Func-Taste E. Enter-Taste C. Up-Taste Steuermodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. DMX-Adresszuweisung Mit dem Bedienfeld können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 17: Menü-Übersicht
Menü-Übersicht Hauptmenü-Optionen 1. DMX-Adresse 2. Master/Slave 3. Fernbedienung 4. Test 5. Auto 6. Empfindlichkeit Sie können eine Einstellung nur ändern, wenn das Display blinkt. Drücken Sie die Function-Taste, wenn Sie einen bestimmten Wert nicht verändern können. Nun können Sie den Wert einstellen. -
Seite 18: Dmx-Modus
1. DMX-Modus In diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die FUNC-Taste, bis das Display anzeigt. 2) Sie können zwischen 512 verschiedenen DMX-Adressen auswählen. Wählen Sie mit den Up/Down-Tasten die gewünschte Adresse von aus. 3) Drücken Sie ENTER, um Ihre Einstellungen zu speichern. 2. -
Seite 19: Dmx-Kanäle
DMX-Kanäle 10 Kanäle Kanal 1 – Voreingestellte Programme und musikgetakteter Modus 0-29 Auto-Programm mit einzelnen Farben ( Rot, Grün, Gelb) 30-59 Auto-Programm mit einzelner Farbe (Grün) 60-89 Auto-Programm mit einzelner Farbe (Rot) 90-119 Auto-Programm mit einzelner Farbe (Gelb) 120-149 Musiktaktung mit Rot, Grün, Gelb 150-179 Musiktaktung mit einzelner Farbe (Grün) 180-209... -
Seite 20: Muster
Kanal 8 – Rotation der Y-Achse 0-127 0-359 Grad gleichmäßige Rotation der Y-Achse 128-191 Rotation im Uhrzeigersinn von langsam nach schnell 192-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Kanal 9 – Rotation der X-Achse 0-127 0-359 Grad gleichmäßige Rotation der X-Achse 128-191 Rotation im Uhrzeigersinn von langsam nach schnell 192-255... -
Seite 21: Wartung
Wartung Der Galactic von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 22: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie die DMX-Einstellung und die DMX-Polarität. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen sind. 2. - Seite 23 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 24: Technische Daten
Technische Daten Modell: Showtec Galactic RGY-140 MKII • Eingangsspannung: AC 100-240V, 50/60Hz • Leistungsaufnahme: 16 Watt • Strahldurchmesser bei Austritt <5 mm • Laserklasse: 3B • Laserabstimmung: TTL • Lasersicherheit: EN/IEC 60825-1 Ed 2, 2007-03 • Laserfarbe: Rot, Grün, Gelb •...
