Spindel und Frequenzumrichter

8.1 Spindeln

8.1.1

Schnellfrequenz-Spindel

Beschreibung
1
2
3
4
5
6
7
Betriebsanleitung M7
01-02-05-V2.0
Die Schnellfrequenz-Spindeln zeichnen sich durch einen weiten Drehzahl-
bereich, hohe Laufruhe und Präzision aus.
Die Spannzangen werden pneumatisch betätigt, so dass ein automatischer
Werkzeugwechsel möglich ist.
Die Spindel wird programmgesteuert ein- und ausgeschaltet, die Drehzahl
wird durch das Programm vorgewählt.
Beachten Sie die Bedienungsanleitung des Spindelherstellers.

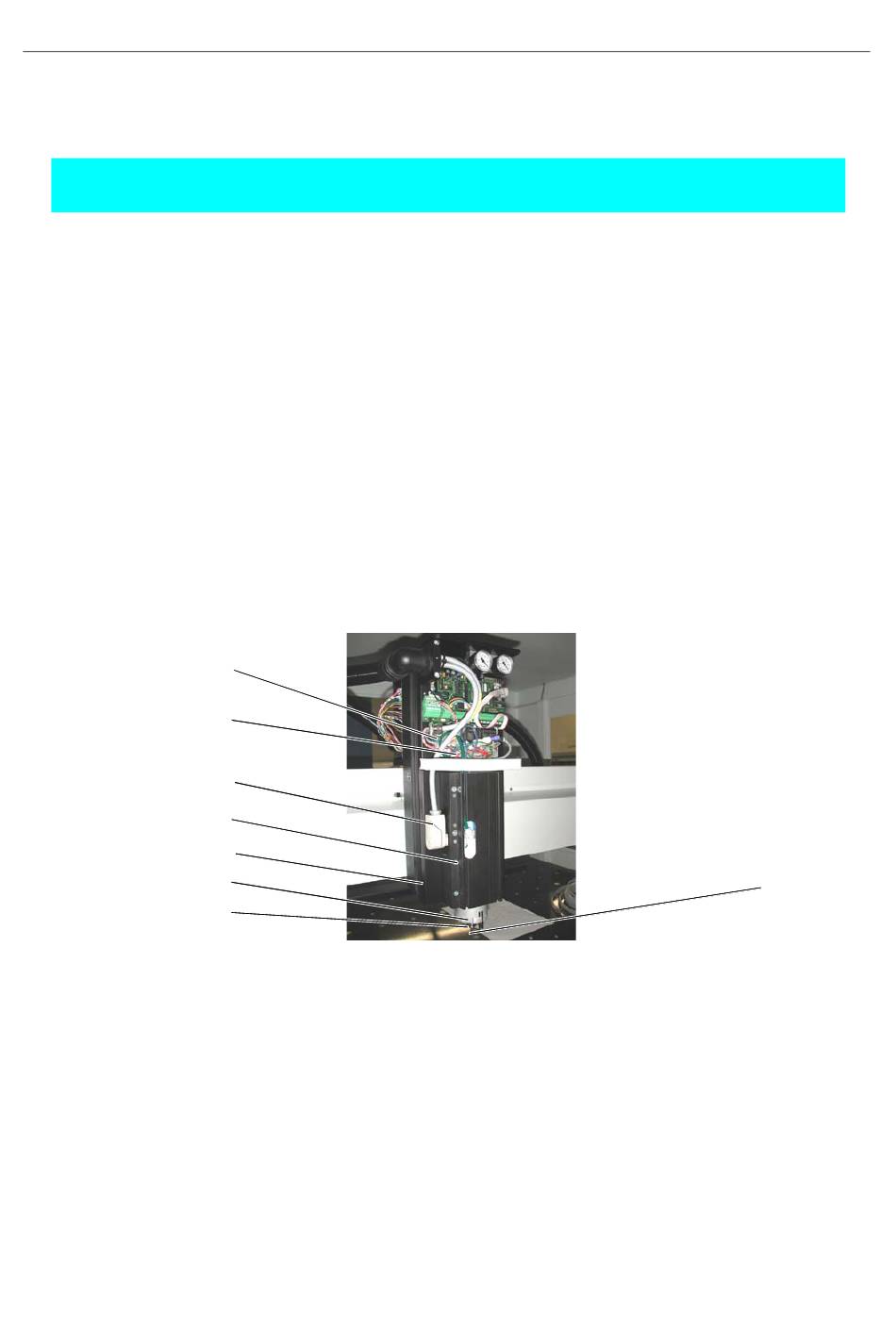

Abb. 8-1: Schnellfrequenz-Spindel
1. Sprühblock mit Ventilen*
2. Anschluss für pneumatische Spannzange
3. Spindelkabel
4. Spindelhalter
5. Z-Achsen-Grundprofil
6. Sprühdüsen-Haltering*
7. Sprühdüse*
8. Spannzange
* Die Kühl-Sprüheinrichtung ist Option.
