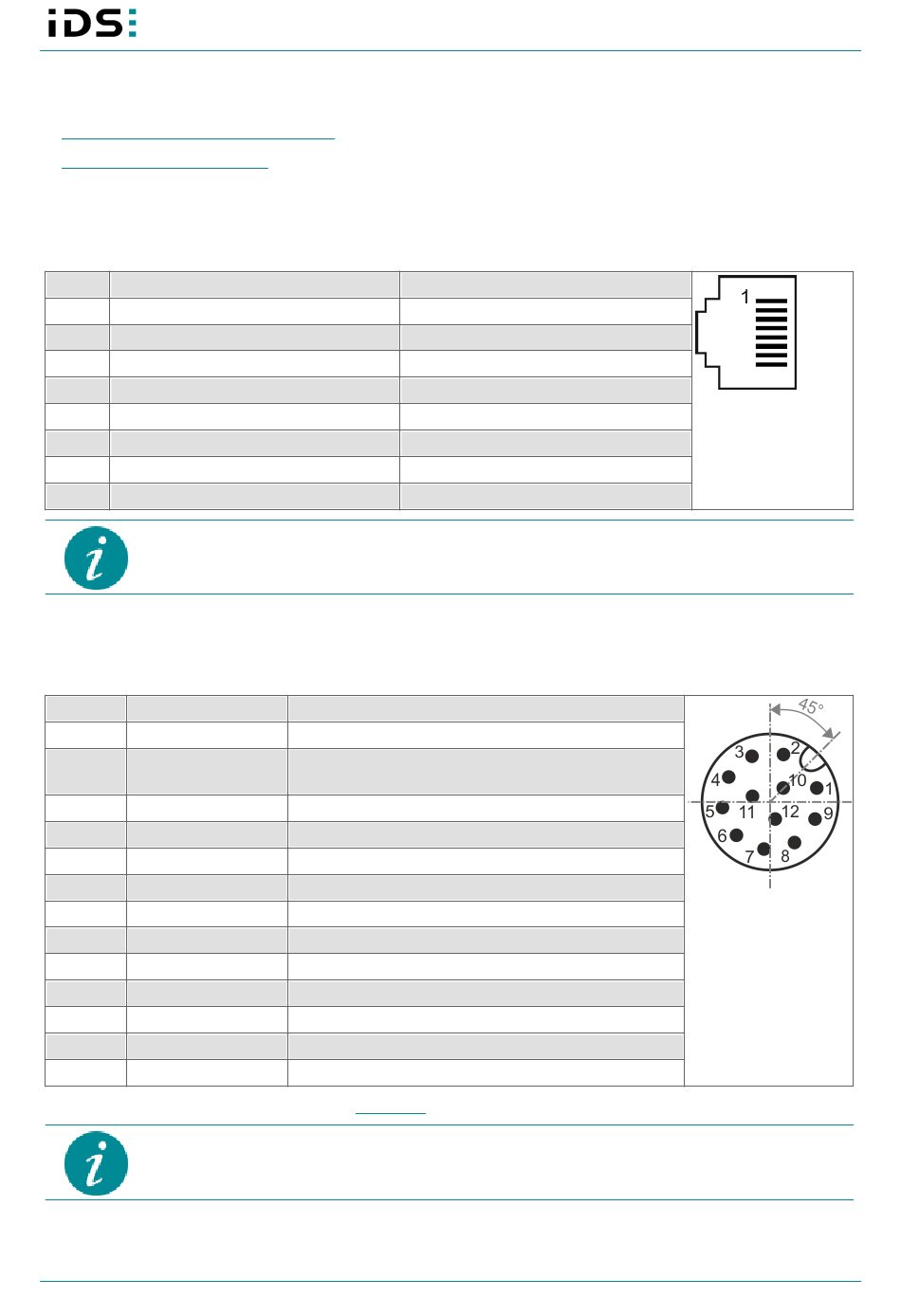

6 Elektrische Daten

·

Pin-Belegung GigE-Anschluss (RJ45)

·

Pin-Belegung I/O-Anschluss

6.1 Pin-Belegung GigE-Anschluss (RJ45)
8-polige RJ45-Buchse
Pin Bezeichnung 100BASE-TX
1 Tx+
2 Tx-
3 Rx+
4
5
6 Rx-
7
8
Die RJ45-Buchse der IDS NXT rio erfüllt die Norm IEC 60603-7.
6.2 Pin-Belegung I/O-Anschluss
12-poliger M12-Steckverbinder (Attend 216A-12MSR)
Pin Signal
1 VBUS
2 VBUS GND
3 Opto IN (0)
4 Opto IN (1)
5 Opto IN (COM)
6 Opto OUT (COM)
7 Opto OUT (1)
8 Opto OUT (2)
9 RS232 (RxD)
10 RS232 (TxD)
11 Opto IN (2)
12 Opto OUT (0)
Schirm Schirm
Die Belegung der Kabelfarben sind auf der
Das I/O-Kabel darf maximal 30 m lang sein und muss geschirmt sein.
November 2020
Bezeichnung 1000BASE-T
Bl_DA+
Bl_DA-
Bl_DB+
Bl_DC+
Bl_DC-
Bl_DB-
Bl_DD+
Bl_DD-
Beschreibung
Versorgungsspannung: 12-24 V DC +20 %
Bezugspegel (Masse) für Stromversorgung und RS-
232
Triggereingang mit Optokoppler
Eingang 1 mit Optokoppler
Gemeinsamer Bezugspegel für alle Opto IN
Gemeinsamer Bezugspegel für alle Opto OUT
Ausgang 1 mit Optokoppler
Ausgang 2 mit Optokoppler
Serielle Schnittstelle
Serielle Schnittstelle
Eingang 2 mit Optokoppler
Blitzausgang mit Optokoppler
Schirm
Webseite direkt am jeweiligen Zubehörkabel hinterlegt.
IDS NXT: Inbetriebnahme IDS NXT rio
Abb. 2:
RJ45-Buchse,
Sicht auf
Kam era
I/O-Steckverbinder,
Sicht auf Kam era
Abb. 3:
