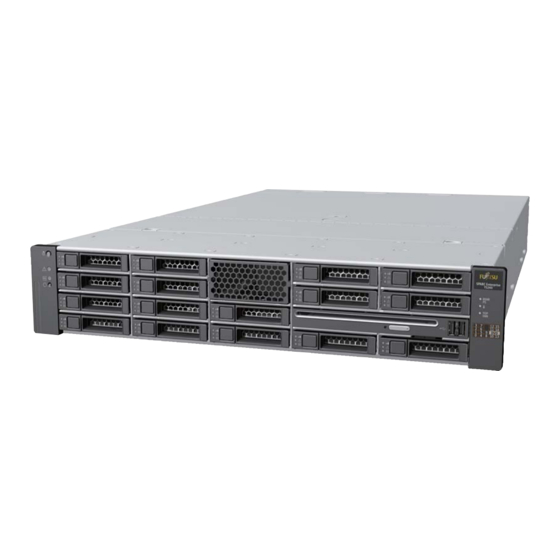

Fujitsu SPARC Enterprise T5140 Wartungshandbuch
  1. Anleitungen
  2. Marken
  3. Fujitsu Anleitungen
  4. Server
  5. SPARC Enterprise T5140
  6. Wartungshandbuch
Fujitsu SPARC Enterprise T5140 Wartungshandbuch

Fujitsu SPARC Enterprise T5140 Wartungshandbuch

Vorschau ausblenden Andere Handbücher für SPARC Enterprise T5140:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SPARC
Enterprise
®
T5140 und T5240 Server –
Wartungshandbuch
Handbuch-Code: C120-E497-02DE
Teilenr. 875-4344-11
Oktober 2008, Version A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu SPARC Enterprise T5140

Inhaltszusammenfassung für Fujitsu SPARC Enterprise T5140

  • Seite 1 SPARC Enterprise ® T5140 und T5240 Server – Wartungshandbuch Handbuch-Code: C120-E497-02DE Teilenr. 875-4344-11 Oktober 2008, Version A...
  • Seite 2 International, Inc. Produkte, die das SPARC-Markenzeichen tragen, basieren auf einer von Sun Microsystems Inc. entwickelten Architektur. SPARC64 ist eine Marke von SPARC International, Inc., die unter Lizenz von Fujitsu Microelectronics, Inc. und Fujitsu Limited verwendet wird. OPEN LOOK und die grafische Benutzeroberfläche von Sun™ wurde von Sun Microsystems, Inc., für seine Benutzer und Lizenznehmer entwickelt.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Vorwort xvii Übersicht über die SPARC Enterprise T5140 und T5240 Server 1–1 Überblick über das Gehäuse 1–1 1.1.1 Eingebaute Karten und Platinen 1–1 1.1.2 Interne Systemkabel 1–3 Vorderseite 1–3 1.2.1 Vorderseite des SPARC Enterprise T5140 Servers 1–4 1.2.2 Vorderseite des SPARC Enterprise T5240 Servers 1–5 1.2.3...
  • Seite 4 Deaktivieren von Komponenten 2–40 2.7.3 Aktivieren deaktivierter Komponenten 2–40 Erkennen von Fehlern mithilfe der SunVTS-Software 2–41 2.8.1 Überprüfung der Installation der SunVTS-Software 2–41 2.8.2 Funktionsprüfung des Systems mit der SunVTS-Software 2–42 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 5 Ausbauen einer Festplatte 4–4 4.3.2 Einbauen einer Festplatte 4–7 Festplattenkonfiguration – Referenz 4–10 4.4.1 Position der Festplatten beim SPARC Enterprise T5140 Server 4–10 4.4.2 Position der Festplatten beim SPARC Enterprise T5240 Server – Konfigurationen mit acht Festplatten 4–11 4.4.3 Position der Festplatten beim SPARC Enterprise T5240 Server –...
  • Seite 6 SPARC Enterprise T5240 FB-DIMM-Konfiguration 5–17 Wartungsarbeiten am Luftleitblech 5–23 5.3.1 Ausbauen des Luftleitblechs 5–23 5.3.2 Einbauen des Luftleitblechs 5–25 Wartungsarbeiten an PCIe-/XAUI-Riser-Karten 5–26 5.4.1 Ausbauen einer PCIe-/XAUI-Riser-Karte 5–27 5.4.2 Einbauen einer PCIe-/XAUI-Riser-Karte 5–29 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 7 Ausbauen von PCIe- und XAUI-Karten 5–31 5.5.2 Einbauen von PCIe- bzw. XAUI-Karten 5–32 PCIe- und XAUI- Kartenkonfiguration – Referenz 5–35 5.6.1 PCIe-/XAUI-Kartenkonfiguration beim SPARC Enterprise T5140 Server 5–35 5.6.2 PCIe-/XAUI-Kartenkonfiguration beim SPARC Enterprise T5240 Server 5–36 Wartungsarbeiten an der Batterie 5–37 5.7.1...
  • Seite 8 Anschließen der Netzkabel an den Server 7–5 Einschalten des Servers 7–5 A. Austauschbare Funktionseinheiten (FRUs) A–1 Komponenten des SPARC Enterprise T5140 A–2 Komponenten des SPARC Enterprise T5240 A–12 viii SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 9 B. Pin-Belegung der Anschlüsse B–1 Pin-Belegung für den seriellen Verwaltungsanschluss B–2 Pin-Belegung für den Netzwerkverwaltungsanschluss B–3 Pin-Belegung für den seriellen Anschluss B–4 Pin-Belegung der USB-Anschlüsse B–5 Pin-Belegung der Gigabit-Ethernet-Anschlüsse B–6 Index Index–1 Inhalt...
  • Seite 10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 11 Abbildungen ABBILDUNG 1-1 Komponenten an der Vorderseite (SPARC Enterprise T5140 Server) 1–4 ABBILDUNG 1-2 Komponenten an der Vorderseite (SPARC Enterprise T5240 Server mit acht Festplatten) 1–5 ABBILDUNG 1-3 Komponenten an der Rückseite (SPARC Enterprise T5140 Server) 1–8 ABBILDUNG 1-4 Komponenten an der Rückseite (SPARC Enterprise T5240 Server) 1–9 ABBILDUNG 2-1 Diagnoseflussdiagramm 2–3...
  • Seite 12 Server) 5–48 ABBILDUNG 6-1 Ausbauen des DVD-/USB-Moduls (SPARC Enterprise T5140) 6–3 ABBILDUNG 6-2 Einbauen des DVD-/USB-Moduls (SPARC Enterprise T5140) 6–4 ABBILDUNG 6-3 Ausbauen der Lüfter-Netzteilplatine (SPARC Enterprise T5140) 6–6 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 13 Einbauen der Paddle-Karte (SPARC Enterprise T5140 Server) 6–31 ABBILDUNG 7-1 Anbringen der oberen Abdeckung 7–2 ABBILDUNG 7-2 Einbauen des Servers in das Rack (SPARC Enterprise T5140 Server) 7–3 ABBILDUNG 7-3 Entriegelungen an der Schiene 7–4 ABBILDUNG A-1 Bauteile der Hauptplatine (SPARC Enterprise T5140 Server) A–2 ABBILDUNG A-2 E/A-Bauteile (SPARC Enterprise T5140 Server) A–4...
  • Seite 14 SPARC Enterprise T5240 Server mit Unterstützung für acht oder sechzehn Festplatten A–21 ABBILDUNG B-1 Serieller Verwaltungsanschluss B–2 ABBILDUNG B-2 Netzwerkanschluss NET MGT B–3 ABBILDUNG B-3 Serieller Anschluss B–4 ABBILDUNG B-4 USB-Anschluss B–5 ABBILDUNG B-5 Gigabit-Ethernet-Anschluss B–6 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 15 TABELLE 2-8 Für diesen Server nützliche SunVTS-Tests 2–44 TABELLE 4-1 Festplattenstatus-LEDs 4–3 TABELLE 4-2 Position der Festplatten (SPARC Enterprise T5140 Server) 4–10 TABELLE 4-3 Position der Festplatten, FRU-Namen und Standardpfadnamen (SPARC Enterprise T5140 Server) 4–10 TABELLE 4-4 Position der Festplatten (SPARC Enterprise T5240 Server) 4–11...
  • Seite 16 Signale des seriellen Verwaltungsanschlusses B–2 TABELLE B-2 Signale des Netzwerkanschlusses NET MGT B–3 TABELLE B-3 Signale des seriellen Anschlusses B–4 TABELLE B-4 Signale des USB-Anschlusses B–5 TABELLE B-5 Signale des Gigabit-Ethernet-Anschlusses B–6 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 17: Vorwort

    Übereinstimmung mit den Anweisungen in diesem Handbuch eingesetzt werden. Vorbemerkung Damit Sie die Informationen in diesem Dokument sinnvoll nutzen können, müssen Sie mit den Themen vertraut sein, die im Dokument SPARC Enterprise T5140 and T5240 Servers Product Notes erörtert werden. xvii...

  • Seite 18: Aufbau Und Inhalt Dieses Handbuchs

    Tabellen mit den Pin-Belegungen der externen Anschlüsse. ■ Zugehörige Dokumentation Die neuesten Versionen aller Handbücher für die SPARC Enterprise-Reihe können von den folgenden Websites heruntergeladen werden: Globale Site http://www.fujitsu.com/sparcenterprise/manual/ Japanische Site http://primeserver.fujitsu.com/sparcenterprise/manual/ xviii SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...
  • Seite 19 Handbuch- Titel Beschreibung Code SPARC Enterprise T5140 und T5240 Informationen zu den neuesten C120-E493 Server – Produkthinweise Produktaktualisierungen und Problemen SPARC Enterprise T5140 und T5240 Produktmerkmale C120-E494 Server – Überblick SPARC Enterprise T5140 and T5240 Serverspezifikationen zur C120-H028 Servers Site Planning Guide...

  • Seite 20: Verwendung Von Unix-Befehlen

    Namen angemeldet sein. oder Wert. Um eine Datei zu löschen, geben Sie rm Dateiname ein. * Die Einstellungen Ihres Browsers können von diesen Einstellungen abweichen. xx SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...
  • Seite 21 Prompt-Notationen In diesem Handbuch werden verwendet die folgenden Prompt-Notationen verwendet: Shell Eingabeaufforderung C-Shell Systemname% Superuser der C-Shell Systemname# Bourne- und Korn-Shell Superuser der Bourne- und Korn-Shell ILOM-Service-Prozessor -> ALOM-kompatible Shell sc> ™ OpenBoot -PROM-Firmware Vorwort...

  • Seite 22: Vorgehensweise Bei Alarmmeldungen

    Ein Warnhinweis im Text besteht aus einem Warnsymbol und dem Warnungstext. Warnhinweise sind eingerückt, um sie von normalem Text abzuheben. Außerdem sind Warnhinweise oben und unten durch eine Leerzeile von normalem Text getrennt. xxii SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...
  • Seite 23 Achtung – Die folgenden Aufgaben hinsichtlich dieses Produkts und der optionalen, von Fujitsu angebotenen Produkte dürfen nur von zertifizierten Wartungstechnikern durchgeführt werden. Benutzer dürfen diese Aufgaben nicht ausführen. Falsches Ausführen dieser Aufgaben kann zu Fehlfunktionen führen. Auspacken der optionalen Adapter und an die Benutzer gelieferten Pakete ■...
  • Seite 24 Vorsicht, heiß! Einige Bauteile auf der Hauptplatine können heiß sein. Achten Sie beim Umgang mit der Hauptplatine darauf. Dies gilt insbesondere für Bauteile in der Nähe des CPU-Kühlkörpers. xxiv SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...

  • Seite 25: Produkthandhabung

    ■ Wartungsarbeiten) Achtung – Die folgenden Aufgaben für das hier beschriebene Produkt und die optionalen, von Fujitsu angebotenen Produkte dürfen nur von zertifizierten Wartungstechnikern durchgeführt werden. Benutzer dürfen diese Aufgaben nicht ausführen. Falsches Ausführen dieser Aufgaben kann zu Fehlfunktionen führen.

  • Seite 26: Warnaufkleber

    Folgender Aufkleber ist an diesem Produkt angebracht. Dieser Aufkleber darf nicht entfernt werden. ■ Der folgende Aufkleber enthält Informationen für die Benutzer dieses Produkts. ■ Beispiel: SPARC Enterprise T5240 Server xxvi SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...

  • Seite 27: Fujitsu Begrüßt Ihre Kommentare

    Fujitsu begrüßt Ihre Kommentare Wir würden uns über Ihre Kommentare zu diesem Dokument und Ihre Verbesserungsvorschläge freuen. Sie können uns diese über das Formular unter folgender URL zukommen lassen. http://www.fujitsu.com/global/contact/computing/sparce_index.html Vorwort xxvii...
  • Seite 28 SPARC Enterprise T5140 und T5240 Server - Wartungshandbuch • Oktober 2008...

  • Seite 29: Übersicht Über Die Sparc Enterprise T5140 Und T5240 Server

    Abschnitt 1.3, „Rückseite“, auf Seite 1-8 ■ Überblick über das Gehäuse Die SPARC Enterprise T5140 und T5240 Server basieren auf einer neuen 1U- bzw. 2U-Gehäusereihe. Hinweis – Gehäuseabmessungen und sonstige technische Daten finden Sie im SPARC Enterprise T5140 and T5240 Servers Site Planning Guide.
  • Seite 30 Jedes Laufwerk ist mit einer Stromversorgungs-/Aktivitäts-, Fehler- und Ausbaubereitschafts-LED ausgestattet. Vordere E/A-Karte – Diese Karte ist direkt mit der Festplatten-Backplane ■ verbunden. Sie bildet zusammen mit dem DVD-Laufwerk eine Einheit. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 31: Interne Systemkabel

    Hinweis – 10-Gigabit-Ethernet-XAUI-Karten können nur in Steckplatz 0 und 1 eingebaut werden. 1.1.2 Interne Systemkabel Der SPARC Enterprise T5140 Server ist mit den folgenden Kabeln ausgestattet: Verriegelungskabel für die obere Abdeckung, verbunden mit der ■ Stromverteilungsplatine Flachbandkabel zwischen der Stromverteilungsplatine und der Hauptplatine ■...

  • Seite 32: Vorderseite Des Sparc Enterprise T5140 Servers

    Abschnitt 1.2.3, „LEDs an der Vorderseite“, auf Seite 1-6. Komponenten an der Vorderseite (SPARC Enterprise T5140 Server) ABBILDUNG 1-1 Legende Positionsanzeiger-LED und Anordnung der Festplatten Positionsanzeiger-Taste Wartungsaufforderungs-LED Wartungsaufforderungs-LED für Netzteile Stromversorgungs-LED Überhitzungs-LED Netzschalter Wartungsaufforderungs-LED für Lüftermodule SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 33: Vorderseite Des Sparc Enterprise T5240 Servers

    Komponenten an der Vorderseite (SPARC Enterprise T5240 Server mit ABBILDUNG 1-2 acht Festplatten) Legende Positionsanzeiger-LED und Wartungsaufforderungs-LED für Netzteile Positionsanzeiger-Taste Wartungsaufforderungs-LED Überhitzungs-LED Stromversorgungs-LED Wartungsaufforderungs-LED für Lüftermodule Netzschalter Anordnung der Festplatten Kapitel 1 Übersicht über die SPARC Enterprise T5140 und T5240 Server...

  • Seite 34: Leds An Der Vorderseite

    Der Service-Prozessor läuft. • Langsames Blinken – Das System befindet sich in einem normalen Übergangszustand. Langsames Blinken weist z. B. darauf hin, dass Systemdiagnosetests ausgeführt werden oder das System gebootet wird. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 35: Leds Und Bedienelemente An Der Vorderseite

    • Aus – Der Zustand ist stabil und es sind keine Wartungsarbeiten erforderlich. • Stetiges Leuchten – Ein Lüfterfehler wurde erkannt und an mindestens einem Lüftermodul sind Wartungsarbeiten erforderlich. Kapitel 1 Übersicht über die SPARC Enterprise T5140 und T5240 Server...

  • Seite 36: Rückseite

    Netzteil 0 Serieller Anschluss SER MGT Netzteil 1 Netzwerkanschluss NET MGT PCIe/XAUI 0 Gigabit-Ethernet-Anschlüsse (0, 1, 2, 3) PCIe/XAUI 1 USB-Anschlüsse (0, 1) PCIe 2 DB-9-Anschluss Systemstatus-LEDs an der Rückseite SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 37: Komponenten An Der Rückseite - Sparc Enterprise T5240 Server

    Netzteil 0 Status-LEDs an der Rückseite PCIe 3 Serieller Anschluss SER MGT PCIe/XAUI 0 Netzwerkanschluss NET MGT PCIe 4 Gigabit-Ethernet-Anschlüsse (0-3) PCIe/XAUI 1 USB-Anschlüsse (0-1) PCIe 5 Serieller DB-9-Anschluss Kapitel 1 Übersicht über die SPARC Enterprise T5140 und T5240 Server...

  • Seite 38: Leds An Der Rückseite

    • Langsames Blinken – Das System befindet sich in einem normalen Übergangszustand. Langsames Blinken weist z. B. darauf hin, dass Systemdiagnosetests ausgeführt werden oder das System gebootet wird. 1-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 39: Ethernet-Port-Leds

    • Aus – Keine Aktivität an diesem Anschluss. * Der Anschluss NET MGT unterstützt ausschließlich 100 Mbit/s und 10 Mbit/s. Die Geschwindigkeits-LED leuchtet daher grün oder gar nicht, nie jedoch dunkelgelb. Kapitel 1 Übersicht über die SPARC Enterprise T5140 und T5240 Server 1-11...
  • Seite 40 1-12 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 41: Diagnoseverfahren Für Den Server

    K A P I T E L Diagnoseverfahren für den Server In diesem Kapitel werden die Diagnoseverfahren beschrieben, die zur Überwachung des Servers und zur Problembehebung zur Verfügung stehen. Dieses Kapitel richtet sich an Techniker, Servicemitarbeiter und Systemadministratoren, die für die Wartung und Reparatur von Computersystemen zuständig sind. Folgende Themen werden behandelt: Abschnitt 2.1, „Diagnoseverfahren für den Server“, auf Seite 2-1 ■...

  • Seite 42: Tabelle

    Überprüfen Sie Kabel und Stromversorgung auf sichtbare Schäden. ■ (Optional) Setzen Sie den Server zurück. ■ Ausführliche Erläuterungen finden Sie im SPARC Enterprise T5140 and T5240 Servers Installation Guide und im SPARC Enterprise T5140 und T5240 Server – Systemverwaltungshandbuch. Das in...
  • Seite 43 Diagnoseflussdiagramm ABBILDUNG 2-1 Die Nummern im Flussdiagramm 1. Strom- Stromquelle entsprechen den Nummern der versorgungs- Fehlerhafte Maßnahmen in Tabelle 2-1. und Netzspannungs- Hardware Anschlüsse LEDs aus? vermutet prüfen. Nein 2. Meldet der Der Befehl ILOM-Befehl showfaults showfaults meldet einen irgendwelche Fehler.

  • Seite 44: Im Diagnoseflussdiagramm Aufgeführte Maßnahmen

    Betriebssystem Solaris läuft. Seite 2-41 • Wenn SunVTS ein fehlerhaftes Gerät meldet, tauschen Sie die FRU aus. • Wenn SunVTS kein fehlerhaftes Gerät meldet, fahren Sie mit Maßnahme fort. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 45: Tabelle

    Im Diagnoseflussdiagramm aufgeführte Maßnahmen (Fortsetzung) TABELLE 2-1 Maßnahme Diagnosemaßnahme Folgemaßnahme Weitere Informationen Führen Sie POST aus. POST führt grundlegende Tests für die Abschnitt 2.4, Serverkomponenten aus und meldet „Ausführen von POST“, fehlerhafte FRUs. auf Seite 2-22 TABELLE 2-4 TABELLE 2-5 Ermitteln Sie, ob der Ermitteln Sie, ob der Fehler auf falsche Abschnitt 2.3.4,...
  • Seite 46 In seltenen Fällen sind jedoch weitere r“, auf Seite 3-5 Maßnahmen zur Problembehebung erforderlich. Wenn Sie die Ursache eines Problems nicht ermitteln können, wenden Sie sich an den technischen Support. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 47: Behandlung Von Speicherfehlern

    2.1.1 Behandlung von Speicherfehlern Bei der Konfiguration des Hauptspeicher-Subsystems und der Behandlung von Hauptspeicherfehlern spielt eine Reihe von Funktionen eine Rolle. Mit diesen sollten Sie vertraut sein, um sich das Identifizieren und Beheben von Hauptspeicherproblemen zu erleichtern. Im Folgenden wird beschrieben, wie der Server mit Hauptspeicherfehlern umgeht.

  • Seite 48: Identifizieren Des Gerätestatus Anhand Von Leds

    „Ethernet-Port-LEDs“, auf Seite 1-11. FB-DIMM-Positionsanzeiger-LEDs. Näheres dazu finden Sie in Abschnitt 5.1.1, ■ „Identifizieren eines fehlerhaften FB-DIMM“, auf Seite 5-2. Diese LEDs ermöglichen eine schnelle visuelle Überprüfung des Systemstatus. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 49 wird beschrieben, welche Fehler-LEDs bei bestimmten TABELLE 2-2 Fehlerbedingungen leuchten. Mit dem ALOM CMT-Befehl showfaults können Sie dann weitere Informationen zu dem jeweiligen Fehler abrufen. Näheres dazu finden Sie in Abschnitt 2.3.4, „Erkennen von Fehlern“, auf Seite 2-19. Systemfehler und Status der Fehler-LEDs TABELLE 2-2 Fehlerhafte Komponente Leuchtende Fehler-LEDs Weitere Informationen...

  • Seite 50: Diagnose Und Reparaturüberprüfung Mit Der Service-Prozessor-Firmware

    Server im Bereitschaftsmodus befindet. Hinweis – Umfassende Erläuterungen zu ALOM CMT entnehmen Sie bitte dem Dokument Integrated Lights Out Manager 2.0 Supplement for SPARC Enterprise T5140 and T5240 Servers. Von ILOM, POST und der Solaris Predictive Self-Healing-Technologie (PSH) erkannte...
  • Seite 51 Wenn ein Fehler behoben ist, erkennt der Service-Prozessor dies in den meisten Fällen automatisch und bereinigt den Fehler anhand eines der folgenden Verfahren: Wiederherstellung nach Fehlerbehebung– Das System erkennt automatisch, ■ dass die Fehlerbedingung nicht mehr gegeben ist. Der Service-Prozessor schaltet die Wartungsaufforderungs-LED aus und aktualisiert das FRU-PROM mit der Information, dass der Fehler nicht mehr vorliegt.

  • Seite 52: Interaktion Mit Dem Service-Prozessor

    Daemons ready Integrated Lights Out Manager Version 2.0.0.0 Copyright 2007 Sun Microsystems, Inc. All rights reserved. Use is subject to license terms. Warning: password is set to factory default. 2-12 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 53 2. Erstellen Sie einen neuen Benutzer (im folgenden Beispiel lautet der neue Benutzername admin), und stellen Sie für das Konto die Rolle Administrator und als CLI-Modus alom ein. -> create /SP/users/admin Creating user... Enter new password: ******** Enter new password again: ******** Created /SP/users/admin ->...

  • Seite 54: Ausführen Von Wartungsbezogenen Befehlen

    ■ Prozessor über eine Ethernet-Verbindung am Anschluss NET MGT. Hinweis – Wie Sie ILOM konfigurieren und eine Verbindung damit herstellen, ist im Integrated Lights Out Manager 2.0 Supplement for SPARC Enterprise T5140 and T5240 Servers ausführlich erläutert. 2-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 55: Umschalten Zwischen Systemkonsole Und Service-Prozessor

    2.3.3.2 Umschalten zwischen Systemkonsole und Service-Prozessor Um von der Systemkonsole zur Eingabeaufforderung des Service-Prozessors ■ umzuschalten, geben Sie #. ein (Nummernzeichen - Punkt). Zum Umschalten von der Eingabeaufforderung des Service-Prozessors zur ■ Systemkonsole führen Sie einen der folgenden Schritte aus: Geben Sie nach der ILOM-Eingabeaufforderung ->...
  • Seite 56 • -f: Es wird ein sofortiges Herunterfahren erzwungen. Der Hostserver wird eingeschaltet. start /SYS poweron [-c] • -c: Nach Ausführung des Befehls poweron wird ein console- Befehl ausgeführt. 2-16 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 57 Wartungsbezogene Befehle (Fortsetzung) TABELLE 2-3 ILOM-Befehl ALOM CMT-Befehl Beschreibung Gibt an, ob ein Netzteil bei laufendem set /SYS/PSx removefru PS0|PS1 Betrieb ausgetauscht werden kann. Der prepare_to_remove_action= Befehl selbst führt keine Aktion aus. true Es wird aber eine Warnmeldung ausgegeben, wenn das Netzteil nicht ausgebaut werden darf, weil das zweite Netzteil nicht zur Verfügung steht.
  • Seite 58 Zeigt Informationen zum show /HOST Betriebszustand des Host-Systems, zur Seriennummer des Systems und zur Funktionsfähigkeit der Hardware an. Hinweis – Die ASR-Befehle des Service-Prozessors sind in aufgeführt. TABELLE 2-6 2-18 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 59: Erkennen Von Fehlern

    2.3.4 Erkennen von Fehlern Mit dem ILOM-Befehl show faulty können Sie die folgenden Arten von Fehlern anzeigen: Falsche Umgebungsbedingungen und Konfigurationsfehler – ■ Systemkonfigurationsfehler. Außerdem werden Probleme mit der Temperatur oder der Spannungsversorgung angezeigt, die möglicherweise auf fehlerhafte FRUs (Netzteile, Lüfter oder Gebläse), auf eine ungeeignete Raumtemperatur oder eine Blockierung der Luftzufuhr zum Server zurückzuführen sind.

  • Seite 60: Beheben Von Fehlern

    Host behoben. Wenn der Fehler auf dem Host weiterhin besteht, müssen Sie ihn manuell beheben. Näheres dazu finden Sie in Abschnitt 2.5.2, „Beheben der von PSH erkannten Fehler“, auf Seite 2-35. 2-20 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 61: Anzeigen Von Informationen Zu Austauschbaren Funktionseinheiten (Fru)

    ● Geben Sie bei der Eingabeaufforderung -> die Eigenschaft clear_fault_action ein. Beispiel für einen von PSH diagnostizierten Fehler, der mit der Eigenschaft clear_fault_action der FRU manuell bereinigt wird: -> set /SYS/MB/CMP0/BR0/CH0/D0 clear_fault_action=True Are you sure you want to clear /SYS/MB/CMP0/BR0/CH0/D0 (y/n)? y Set ’clear_fault_action’...

  • Seite 62: Ausführen Von Post

    Das System kann nicht eingeschaltet werden. stby Das System kann eingeschaltet werden und POST locked kann ausgeführt werden, es sind jedoch keine Flash-Updates möglich. POST wird nicht ausgeführt. diag_mode 2-22 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 63 ILOM-Parameter für die POST-Konfiguration (Fortsetzung) TABELLE 2-4 Parameter Werte Beschreibung POST wird gemäß dem Wert für diag_level normal ausgeführt. POST wird mit vordefinierten Werten für service diag_level und diag_verbosity ausgeführt. Wenn diag_mode = normal, werden alle diag_level Mindesttests sowie umfassende Prozessor- und Hauptspeichertests ausgeführt.

  • Seite 64: Flussdiagramm Der Alom Cmt-Variablen Für Die Post-Konfiguration

    Flussdiagramm der ALOM CMT-Variablen für die POST-Konfiguration ABBILDUNG 2-3 Booten von Solaris 2-24 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 65: Ändern Der Post-Parameter

    zeigt häufig verwendete Kombinationen von ALOM CMT-Variablen und TABELLE 2-5 entsprechenden POST-Modi. ALOM CMT-Parameter und POST-Modi TABELLE 2-5 Normaler Diagnosemodus Vordefinierte Werte für Parameter (Standardeinstellungen) Keine POST-Ausführung Wartungsmodus Schlüsselschalterdiagnose diag mode normal service normal keyswitch_state normal normal normal diag – diag_level Keine diag_trigger...

  • Seite 66: Verwendungszweck Von Post

    Systems nach dem Aufrüsten der Hardware oder nach einer Reparatur sinnvoll. 1. Rufen Sie die ILOM-Eingabeaufforderung -> auf: Wenn eine Verbindung zur Konsole besteht, geben Sie die Tastensequenz #. ein, um zur Eingabeaufforderung -> zu wechseln: -> 2-26 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 67 Es gibt mehrere Möglichkeiten zum Zurücksetzen des Systems. CODEBEISPIEL 2-2 zeigt das Zurücksetzen mit einer Aus-/Einschaltbefehlsfolge. Informationen zu weiteren Methoden finden Sie im Dokument SPARC Enterprise T5140 und T5240 Server – Systemverwaltungshandbuch. Initiieren von POST durch Aus- und Einschalten CODEBEISPIEL 2-2 ->...
  • Seite 68 > Repair Instructions: Replace items in order listed by H/W under test above c:s > MSG = Testfehlermeldung c:s > END_ERROR Hierbei ist c die Nummer des Kerns und s die Nummer der Bank. 2-28 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 69: Warn- Und Informationsmeldungen Weisen Die Folgende Syntax Auf

    Warn- und Informationsmeldungen weisen die folgende Syntax auf: INFO oder WARNING: Meldung meldet POST einen Hauptspeicherfehler im FB-DIMM an CODEBEISPIEL 2-4 Position . Der Fehler wurde bei der Prüfung von /SYS/MB/CMP0/BR1/CH0/D0 Kern 7, Bank 2, durch POST erkannt. POST-Fehlermeldung CODEBEISPIEL 2-4 7:2>...

  • Seite 70: Beheben Der Von Post Erkannten Fehler

    | Dec 21 16:40:56 faults/0 /SP/faultmgmt/0/ | sp_detected_fault | /SYS/MB/CMP0/BR1/CH0/D0 faults/0 | Forced fail(POST) Wenn kein Fehler gemeldet wird, sind keine weiteren Maßnahmen erforderlich. Führen Sie die folgenden Schritte nicht aus. 2-30 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 71: Verwendung Der Solaris Predictive Self-Healing-Software

    2. Verwenden Sie die Eigenschaft component_state der Komponente, um den Fehler zu bereinigen und die Komponente aus der ASR-Blacklist zu löschen. Verwenden Sie dabei den FRU-Namen, der in der Fehlermeldung in Schritt 1 genannt wurde: -> set /SYS/MB/CMP0/BR1/CH0/D0 component_state=Enabled Der Fehler wird behoben und sollte nicht erneut angezeigt werden, wenn Sie den Befehl show faulty ausführen.

  • Seite 72: Identifizieren Der Von Psh Erkannten Fehler

    Die von Solaris PSH erkannten Fehler werden auch durch Warnmeldungen des Service-Prozessors angezeigt. Hinweis – Solaris PSH-Fehlerwarnmeldungen stehen nur zur Verfügung, wenn Sie bei der ALOM CMT-Shell angemeldet sind. 2-32 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 73: Fehleridentifizierung Mit Dem Befehl Fmdump

    zeigt eine ALOM CMT-Warnmeldung für denselben Fehler, den CODEBEISPIEL 2-8 Solaris PSH in erkannt hat. CODEBEISPIEL 2-7 ALOM CMT-Warnmeldung zu einem von PSH diagnostizierten Fehler CODEBEISPIEL 2-8 SC Alert: Host detected fault, MSGID: SUN4V-8000-DX Mit dem ILOM-Befehl show faulty können Sie Kurzinformationen zu dem Fehler anzeigen.
  • Seite 74 CPU is faulty. The Solaris fault manager arranged an automated attempt to disable this CPU..3. Gehen Sie zur Behebung des Fehlers wie in den empfohlenen Maßnahmen beschrieben vor. 2-34 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 75: Beheben Der Von Psh Erkannten Fehler

    2.5.2 Beheben der von PSH erkannten Fehler Wenn die Solaris PSH-Funktion Fehler erkennt, werden diese protokolliert und an der Konsole angezeigt. In den meisten Fällen erkennt das System die Beseitigung des Fehlers durch eine Reparatur und der Fehler wird automatisch behoben. Die Reparatur muss jedoch überprüft werden, denn sollte ein Fehler einmal nicht automatisch behoben werden, müssen Sie ihn manuell beheben.

  • Seite 76: Zusammenstellen Von Informationen Mithilfe Von Solaris-Dateien Und - Befehlen

    1. Melden Sie sich als Superuser an. 2. Geben Sie den Befehl dmesg ein. # dmesg Mit dem Befehl dmesg werden die neuesten vom System erzeugten Meldungen angezeigt. 2-36 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 77: Anzeigen Der Protokolldateien Mit Den Systemmeldungen

    2.6.2 Anzeigen der Protokolldateien mit den Systemmeldungen Der Fehlerprotokollierungs-Dämon syslogd zeichnet automatisch verschiedene Systemwarnmeldungen und Fehler in Meldungsdateien auf. Solche Meldungen können auf Systemprobleme hinweisen, wie z. B. den bevorstehenden Ausfall eines Geräts. Das Verzeichnis /var/adm enthält verschiedene Meldungsdateien. Die neuesten Meldungen befinden sich in der Datei /var/adm/messages.

  • Seite 78: Anzeigen Der Systemkomponenten

    Status einer Komponente ändert, wird dies erst wirksam, nachdem das System neu gestartet oder aus- und wieder eingeschaltet wurde. 2.7.1 Anzeigen der Systemkomponenten Mit dem Befehl show components können Sie die Systemkomponenten (asrkeys) und deren Status anzeigen. 2-38 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 79 ● Geben Sie an der Eingabeaufforderung -> den Befehl show components ein. sehen Sie einen Teil der Ausgabe ohne deaktivierte Komponenten. CODEBEISPIEL 2-11 Ausgabe des Befehls show components ohne deaktivierte Komponenten CODEBEISPIEL 2-11 -> show components Target | Property | Value --------------------+------------------------+------------------------------- /SYS/MB/RISER0/ | component_state...

  • Seite 80: Deaktivieren Von Komponenten

    -> stop /SYS Are you sure you want to stop /SYS (y/n)? y Stopping /SYS -> start /SYS Are you sure you want to start /SYS (y/n)? y Starting /SYS 2-40 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 81: Erkennen Von Fehlern Mithilfe Der Sunvts-Software

    Hinweis – In der ILOM-Shell wird keine Meldung ausgegeben, wann das System tatsächlich ausgeschaltet ist. Das Ausschalten dauert etwa eine Minute. Mit dem Befehl show /HOST können Sie ermitteln, wann der Host ausgeschaltet ist. Erkennen von Fehlern mithilfe der SunVTS-Software Die SunVTS-Software verfügt über eine Java-basierte Browserumgebung, eine ASCII-basierte Bildschirmschnittstelle und eine CLI (Command Line Interface, Befehlszeilenschnittstelle).

  • Seite 82: Funktionsprüfung Des Systems Mit Der Sunvts-Software

    Stellen Sie vorab sicher, dass das Betriebssystem Solaris läuft. Außerdem muss die SunVTS-Validierungstestsoftware auf dem System installiert sein. Näheres dazu finden Sie in Abschnitt 2.8.1, „Überprüfung der Installation der SunVTS-Software“, auf Seite 2-41. 2-42 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 83: Starten Der Sunvts-Browseroberfläche

    SunVTS verfügt über eine zeichen- und eine browserbasierte Benutzeroberfläche. Bei dem hier beschriebenen Verfahren müssen Sie die Browseroberfläche (Standardmodus) verwenden. Weitere Informationen über die zeichenbasierte TTY- Schnittstelle von SunVTS sowie Anweisungen zum Aufrufen dieser Schnittstelle mit dem Befehl tip oder telnet finden Sie im Sun VTS 7.0 Software User’s Guide. Wenn der Server nicht mit einem Monitor zur Anzeige von Bitmap-Grafiken ausgestattet ist, müssen Sie sich für den Zugriff auf die SunVTS-Browseroberfläche über ein entferntes System mit Grafikbildschirm anmelden.

  • Seite 84: Sunvts-Browseroberfläche

    Hauptspeichertest FB-DIMMs Prozessortest CMP, Hauptplatine Festplattentest Festplatten, Kabel, Festplatten-Backplane, DVD-Laufwerk Netzwerktest Netzwerkschnittstelle, Netzwerkkabel, CMP, Hauptplatine Verbindungstest Platinen-ASICS und Verbindungen E/A-Anschlusstests E/A (serielle Schnittstelle), USB-Subsystem Umgebungstest Hauptplatine und Service-Prozessor 2-44 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 85 5. (Optional) Passen Sie einzelne Tests an Ihre individuellen Anforderungen an. Klicken Sie auf den Namen eines Tests, um ihn auszuwählen und zu bearbeiten. Hinweis – Verwenden Sie den Modus System Excerciser – High Stress, um den Systembetrieb zu testen. Verwenden Sie die Einstellung Component Stress – High für maximale Belastung.
  • Seite 86 2-46 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 87: Vorbereitungen Auf Wartungsarbeiten Am System

    K A P I T E L Vorbereitungen auf Wartungsarbeiten am System In diesem Kapitel wird beschreiben, wie Sie den SPARC Enterprise T5140 bzw. den SPARC Enterprise T5240 Server auf Wartungsarbeiten vorbereiten. Folgende Themen werden behandelt: Abschnitt 3.1, „Sicherheitsinformationen“, auf Seite 3-2 ■...

  • Seite 88: Sicherheitsinformationen

    Anweisungen in den mitgelieferten Geräteunterlagen. Beachten Sie alle auf dem Gerät angebrachten Warnhinweise und Anweisungen ■ sowie die Anweisungen in dem Dokument SPARC Enterprise T5140 and T5240 Servers Safety and Compliance Guide. Stellen Sie sicher, dass Spannung und Frequenz der Stromversorgung den ■...

  • Seite 89: Maßnahmen Zur Vermeidung Elektrostatischer Entladungen

    Ihrem Handgelenk und dann an einem metallenen Teil des Gerätegehäuses. Dadurch werden die Spannungsunterschiede zwischen Ihnen und dem Server ausgeglichen. Hinweis – Das Zubehörkit für den SPARC Enterprise T5140 und T5240 Server enthält kein Antistatikarmband. Bei gesondert erhältlichen Bauteilen werden jedoch Antistatikarmbänder mitgeliefert.

  • Seite 90: Benötigtes Werkzeug

    Benötigtes Werkzeug Für Wartungsarbeiten am SPARC Enterprise T5140 und T5240 Server benötigen Sie folgendes Werkzeug: Antistatikarmband ■ Antistatische Unterlage ■ Kreuzschlitzschraubendreher Nr. 1 ■ Kreuzschlitzschraubendreher Nr. 2 ■ Flachschraubendreher Nr. 1 (Ausbau der Batterie) ■ Stift (Einschalten des Servers) ■...

  • Seite 91: Gehäuseseriennummer

    Gehäuseseriennummer Für technischen Support benötigen Sie die Gehäuseseriennummer. Die Nummer befindet sich auf einem Aufkleber an der Vorderseite und auf einem weiteren an der Seite des Servers. Auch mit dem ILOM-Befehl show /SYS können Sie die Gehäuseseriennummer (Chassis Serial Number) abrufen. ->...

  • Seite 92: Ausschalten Des Servers

    6. Wechseln Sie von der Systemkonsole zur Eingabeaufforderung ->, indem Sie die Escape-Sequenz #. (Nummernzeichen Punkt) eingeben. 7. Geben Sie an der Eingabeaufforderung -> den Befehl stop /SYS ein. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 93: Ausschalten Des Servers - Ordnungsgemäßes Herunterfahren

    Ausschalten des Servers zu vermeiden. Betätigen Sie den Schalter mit der Spitze eines Stifts. Im Integrated Lights Out Manager 2.0 Supplement for SPARC Enterprise T5140 and T5240 Servers finden Sie nähere Informationen zum Befehl poweroff.

  • Seite 94: Vorziehen Des Servers In Die Wartungsposition

    3. Betätigen Sie von der Vorderseite des Servers aus die beiden Entriegelungshebel der Schienen ( ABBILDUNG 3-1 Drücken Sie die grünen Entriegelungshebel der Schienen zusammen, um die Schienen freizugeben. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 95: Ausbauen Des Servers Aus Dem Rack

    Entriegelungshebel der Schienen ABBILDUNG 3-1 4. Halten Sie die Entriegelungshebel der Schienen gedrückt und ziehen Sie den Server nach vorne, bis die Schienen einrasten. Ausbauen des Servers aus dem Rack Für den Aus- bzw. Einbau der folgenden Bauteile muss der Server aus dem Rack ausgebaut werden: Hauptplatine ■...

  • Seite 96: Metallhebel Und Kabelführungsarm

    Kabelführungsarm von der Schienenbaugruppe zu lösen ( ABBILDUNG 3-2 Der Kabelführungsarm ist jetzt noch am Rack befestigt, aber das Servergehäuse ist nicht mehr mit dem Kabelführungsarm verbunden. Metallhebel und Kabelführungsarm ABBILDUNG 3-2 3-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 97: Entriegelungen Und Schienenbaugruppe

    Achtung – Lassen Sie sich beim Ausbauen und Tragen des Gehäuses bei Bedarf von einer zweiten Personen helfen. 4. Ziehen Sie von der Vorderseite des Servers aus die Entriegelung nach vorne und ziehen Sie dann den Server nach vorne aus den Schienen im Rack heraus ABBILDUNG 3-3 An jeder Schiene befindet sich eine Entriegelung.

  • Seite 98: Antistatikmaßnahmen Zur Vermeidung Elektrostatischer Entladungen

    Heben Sie die Abdeckung an und nehmen Sie sie ab. zeigt den ABBILDUNG 3-4 SPARC Enterprise T5140 Server. Der SPARC Enterprise T5240 sieht ähnlich aus. Achtung – Wenn Sie die obere Abdeckung bei eingeschaltetem Server abnehmen, wird der Netzschalter an der Vorderseite sofort deaktiviert und der Server wird heruntergefahren.

  • Seite 99: Abnehmen Der Oberen Abdeckung (Sparc Enterprise T5140 Server)

    Abnehmen der oberen Abdeckung (SPARC Enterprise T5140 Server) ABBILDUNG 3-4 Kapitel 3 Vorbereitungen auf Wartungsarbeiten am System 3-13...
  • Seite 100 3-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 101: Einbau Und Austausch Bei Laufendem Betrieb (Hot-Plug Und Hot-Swap)

    Einbau und Austausch bei laufendem Betrieb (Hot-Plug und Hot-Swap) In diesem Kapitel wird beschrieben, wie Sie Hot-Swap- und Hot-Plug-Komponenten im SPARC Enterprise T5140 und SPARC Enterprise T5240 Server austauschen können. Folgende Themen werden behandelt: Abschnitt 4.1, „Hot-Plug- und Hot-Swap-Geräte“, auf Seite 4-1 ■...

  • Seite 102: Festplatten

    Abschnitt 3.4.1, „Ausschalten des Servers – Befehlszeile des Service-Prozessors“, ■ auf Seite 3-6 Abschnitt 3.4.2, „Ausschalten des Servers – ordnungsgemäßes Herunterfahren“, ■ auf Seite 3-7 Abschnitt 3.4.3, „Ausschalten des Servers – erzwungenes Herunterfahren“, auf ■ Seite 3-7 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 103: Festplatten-Leds

    Wo sich die Laufwerke befinden, ist den folgenden Abschnitten zu entnehmen: Abschnitt 4.4.1, „Position der Festplatten beim SPARC Enterprise T5140 Server“, ■ auf Seite 4-10 Abschnitt 4.4.2, „Position der Festplatten beim SPARC Enterprise T5240 Server – ■ Konfigurationen mit acht Festplatten“, auf Seite 4-11 4.2.1...

  • Seite 104: Einbau Einer Festplatte Bei Laufendem Betrieb (Hot-Plug)

    Gehen Sie beim Ausbauen einer Festplatte folgendermaßen vor: 1. Geben Sie an der Solaris-Eingabeaufforderung den Befehl cfgadm -al ein. Damit werden alle Geräte in der Gerätestruktur aufgelistet, einschließlich nicht konfigurierter Laufwerke. # cfgadm -al SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 105 Mit diesem Befehl können Sie die Ap_id der Festplatte ermitteln, die ausgebaut werden soll, wie in gezeigt. CODEBEISPIEL 4-1 Beispielausgabe für Ap_id CODEBEISPIEL 4-1 Ap_id Type Receptacle Occupant Condition scsi-bus connected configured unknown c0::dsk/c1t0d0 disk connected configured unknown c0::dsk/c1t1d0 disk connected configured unknown...

  • Seite 106: Position Der Entriegelungstaste Und Des Entriegelungshebels

    Achtung – Der Entriegelungshebel ist kein Auswurfhebel. Biegen Sie ihn nicht zu weit nach rechts. Andernfalls kann er beschädigt werden. 5. Ziehen Sie das Laufwerk am Sicherungshebel aus dem Laufwerksschacht. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 107: Einbauen Einer Festplatte

    4.3.2 Einbauen einer Festplatte Beim Einbauen einer Festplatte in den SPARC Enterprise T5140 und T5240 Server sind zwei Schritte auszuführen. Setzen Sie zunächst ein Laufwerk in den entsprechenden Laufwerksschacht ein. Konfigurieren Sie anschließend das Laufwerk für den Server. Gehen Sie beim Einbauen einer Festplatte folgendermaßen vor: 1.
  • Seite 108 6. Geben Sie den Befehl cfgadm -c configure ein, um die Festplatte zu konfigurieren. Beispiel: # cfgadm -c configure c0::sd1 Hierbei ist c0::sd1 die Festplatte, die konfiguriert werden soll. 7. Warten Sie, bis die blaue Ausbaubereitschafts-LED des neu eingebauten Laufwerks erlischt. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 109 8. Geben Sie nach der Solaris-Eingabeaufforderung den Befehl cfgadm -al ein. Damit werden alle Geräte in der Gerätestruktur aufgelistet, einschließlich nicht konfigurierter Laufwerke. # cfgadm -al In der Ausgabe dieses Befehls erscheint die Ap_id der Festplatte, die Sie zuvor eingebaut haben. Die neu eingebaute Festplatte sollte jetzt konfiguriert sein. Hier ein Beispiel für die Befehlsausgabe: Beispielausgabe für Ap_id CODEBEISPIEL 4-3...

  • Seite 110: Festplattenkonfiguration - Referenz

    HDD1 /SYS/HDD1 c0::dsk/c1t1d0 HDD2 /SYS/HDD2 c0::dsk/c1t2d0 HDD3 /SYS/HDD3 c0::dsk/c1t3d0 DVD-Laufwerk /SYS/DVD Hinweis – In ILOM-Meldungen werden die Festplattenlaufwerke mit dem vollständigen FRU-Namen angegeben, wie z. B. /SYS/ HDD0 4-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 111: Position Der Festplatten Beim Sparc Enterprise T5240 Server - Konfigurationen Mit Acht Festplatten

    4.4.2 Position der Festplatten beim SPARC Enterprise T5240 Server – Konfigurationen mit acht Festplatten geht die Position der Laufwerke am SPARC Enterprise T5240 Server TABELLE 4-4 hervor, und zwar von der Vorderseite des Systems aus betrachtet. Position der Festplatten (SPARC Enterprise T5240 Server) TABELLE 4-4 HDD1 HDD3...

  • Seite 112: Position Der Festplatten Beim Sparc Enterprise T5240 Server - Konfigurationen Mit 16 Festplatten

    /SYS/HDD7 c0::dsk/c1t7d0 HDD8 /SYS/HDD8 c0::dsk/c1t8d0 HDD9 /SYS/HDD9 c0::dsk/c1t9d0 HDD10 /SYS/HDD10 c0::dsk/c1t10d0 HDD11 /SYS/HDD11 c0::dsk/c1t11d0 HDD12 /SYS/HDD12 c0::dsk/c1t12d0 HDD13 /SYS/HDD13 c0::dsk/c1t13d0 HDD14 /SYS/HDD14 c0::dsk/c1t14d0 HDD15 /SYS/HDD15 c0::dsk/c1t15d0 DVD-Laufwerk /SYS/DVD 4-12 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 113: Lüftermodule

    In ILOM-Meldungen werden die Lüftermodule mit dem vollständigen FRU-Namen angegeben, wie z. B. /SYS/FANBD1/FM1. 4.5.1 Lüfter beim SPARC Enterprise T5140 Server Unter der Klappe in der oberen Abdeckung befinden sich mindestens sechs Lüftermodule. Jedes Lüftermodul enthält zwei Lüfter, die in einer integrierten, hot-swap-fähigen Funktionseinheit montiert sind, die vom Kunden ausgetauscht...

  • Seite 114: Austauschen Eines Lüftermoduls Bei Laufendem Betrieb (Hot-Swap)

    Abschnitt 1.2, „Vorderseite“, auf Seite 1-3. Bei einer Überhitzung des Systems leuchtet die CMP-Überhitzungs-LED an der Vorderseite auf. Eine entsprechende Meldung wird an der Konsole angezeigt und vom Service-Prozessor protokolliert. 4-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 115: Ausbauen Eines Lüftermoduls

    Abdeckung mehr als 60 Sekunden lang geöffnet bleibt. 3. Das fehlerhafte Lüftermodul können Sie anhand der entsprechenden Fehler- LED ausfindig machen. Beim SPARC Enterprise T5140 Server befinden sich die Lüfterfehler-LEDs an der Lüfterplatine. Beim SPARC Enterprise T5240 Server befinden sich die Lüfterfehler-LEDs an den Lüftermodulen.

  • Seite 116: Einbauen Eines Lüftermoduls

    1. Öffnen Sie die Klappe in der oberen Abdeckung und setzen Sie das Ersatzlüftermodul in den Server ein ( ABBILDUNG 4-5 Die Lüftermodule sind so geformt, dass sie sich nur richtig ausgerichtet in den Server einsetzen lassen. 4-16 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 117: Einbauen Eines Lüftermoduls

    Einbauen eines Lüftermoduls ABBILDUNG 4-5 2. Drücken Sie das Lüftermodul fest nach unten, bis es richtig sitzt. 3. Vergewissern Sie sich, dass die Lüfterfehler-LED am neuen Lüftermodul nicht leuchtet. 4. Schließen Sie die Klappe in der oberen Abdeckung. 5. Vergewissern Sie sich, dass die Lüfterfehler-LED des System, die Wartungsaufforderungs-LEDs und die Fehler-LED des betroffenen Lüftermoduls nicht leuchten.

  • Seite 118: Netzteile

    Manche Servermodelle werden mit Wechselstrom und andere mit Gleichstrom betrieben. Die Netzstrom-Spezifikationen für die AC- und die DC-Modelle finden Sie im Dokument SPARC Enterprise T5140 and T5240 Server Site Planning Guide. Bei Servern, die mit Gleichstrom laufen, müssen Sie die Netzkabel unter Beachtung spezieller Sicherheitsvorschriften zusammensetzen.

  • Seite 119: Netzteilstatus-Leds (Abbildung Zeigt Sparc Enterprise T5140 Server)

    Netzteilstatus-LEDs (Abbildung zeigt SPARC Enterprise T5140 Server) ABBILDUNG 4-6 Eine Beschreibung der Netzteil-LEDs, aufgeführt von oben nach unten, und ihrer Bedeutung finden Sie in TABELLE 4-9 Netzteilstatus-LEDs TABELLE 4-9 Legende Farbe Hinweise Grün Diese LED leuchtet, wenn die Netzteil- Gleichspannung vom Netzteil zum Server innerhalb der Toleranzen liegt.

  • Seite 120: Austauschen Eines Netzteils Bei Laufendem Betrieb (Hot-Swap)

    Der Kabelführungsarm befindet sich an der Rückseite des Racks, in dem der Server installiert ist. a. Halten Sie die Lasche gedrückt. b. Drehen Sie den Kabelführungsarm zur Seite, so dass Sie Zugang zum Netzteil haben. 4-20 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 121: Lösen Des Kabelführungsarms

    Lösen des Kabelführungsarms ABBILDUNG 4-7 4. Unterbrechen Sie die Stromversorgung des Servers, je nachdem, über welches Modell (AC oder DC) Sie verfügen, auf eine der folgenden Weisen: Wechselnstrom-Servermodelle - Trennen Sie das Netzkabel vom fehlerhaften Netzteil. ■ Gleichstrom-Servermodelle - Unterbrechen Sie die Stromversorgung mit dem ■...
  • Seite 122 Netzteilgriff (SPARC Enterprise T5140) ABBILDUNG 4-8 Netzteilgriff (SPARC Enterprise T5240) ABBILDUNG 4-9 6. Ziehen Sie das Netzteil aus dem Gehäuse. 4-22 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 123: Einbauen Eines Netzteils

    Einbauen eines Netzteils 1. Richten Sie das Ersatznetzteil am freien Netzteilschacht im Gehäuse aus. 2. Schieben Sie das Netzteil in den Schacht, bis es richtig darin sitzt. Einbauen eines Netzteils (SPARC Enterprise T5140) ABBILDUNG 4-10 Einbauen eines Netzteils (SPARC Enterprise T5240)

  • Seite 124: Netzteilkonfiguration - Referenz

    FRU-Namen der Netzteile TABELLE 4-10 Physisches Gerät FRU-Name /SYS/PS0 /SYS/PS1 Hinweis – In ILOM-Meldungen werden die Netzteile mit dem vollständigen FRU- Namen angegeben, wie z. B. /SYS/ PS0. 4-24 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 125: Wartungsarbeiten An Bauteilen Der Hauptplatine

    K A P I T E L Wartungsarbeiten an Bauteilen der Hauptplatine In diesem Kapitel wird beschrieben, wie Sie die Hauptplatine und einzelne Bauteile der Hauptplatine des SPARC Enterprise T5140 und SPARC Enterprise T5240 Servers austauschen können. Hinweis – Führen Sie die in Kapitel 3 beschriebenen Anweisungen aus, bevor Sie die in diesem Kapitel erläuterten Verfahren ausführen.

  • Seite 126: Wartungsarbeiten An Fb-Dimms

    Abschnitt 3.5, „Trennen der Netzkabel vom Server“, auf Seite 3-7. 3. Nehmen Sie die obere Abdeckung ab. Näheres dazu finden Sie in Abschnitt 3.9, „Abnehmen der oberen Abdeckung“, auf Seite 3-12. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 127: Drücken Sie Die Fb-Dimm-Fehler-Suchtaste Auf Der Hauptplatine

    4. Öffnen Sie das Luftleitblech. Darunter befindet sich die FB-DIMM-Fehler- Positionsanzeiger-Taste. 5. Drücken Sie die FB-DIMM-Fehler-Positionsanzeiger-Taste auf der Hauptplatine. Die Taste befindet sich (von vorne betrachtet) auf der Hauptplatine links, in der Nähe des FB-DIMM-Steckplatzes J1100 ( ABBILDUNG 5-1 Drücken Sie die FB-DIMM-Fehler-Suchtaste auf der Hauptplatine. ABBILDUNG 5-1 6.

  • Seite 128: Ausbauen Von Fb-Dimms

    Biegen Sie das lose Ende des Festplattendatenkabels zur Seite, so dass es das Luftleitblech nicht blockiert. 6. Drehen Sie das Luftleitblech nach oben und zur Vorderseite des Systems. Ausbauen von FB-DIMMs ABBILDUNG 5-2 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 129: Einbauen Von Fb-Dimms

    Achtung – FB-DIMM-Steckplätze dürfen nicht leer gelassen werden. Verwenden Sie Abdeckblenden für alle leeren FB-DIMM-Steckplätze auf der Hauptplatine und dem Mezzanin-Hauptspeicher (SPARC Enterprise T5240). 7. Wenn Sie ein fehlerhaftes FB-DIMM austauschen wollen, machen Sie zunächst das FB-DIMM ausfindig, das ausgetauscht werden soll. Drücken Sie die Fehler-Positionsanzeiger-Taste auf der Hauptplatine, um die DB- DIMM-Status-LEDs einzuschalten.
  • Seite 130 Position“, auf Seite 7-4. 10. Schließen Sie die Netzteile an den Netzstrom an. Näheres dazu finden Sie in Abschnitt 7.4, „Anschließen der Netzkabel an den Server“, auf Seite 7-5. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 131: Überprüfen Eines Neu Eingebauten Ersatz-Fb-Dimm

    1. Rufen Sie die ILOM-Eingabeaufforderung -> auf. Anweisungen dazu finden Sie im Dokument Integrated Lights Out Manager 2.0 Supplement for SPARC Enterprise T5140 and T5240 Servers. 2. Führen Sie den Befehl show faulty aus und ermitteln Sie so, wie der Fehler zu bereinigen ist.
  • Seite 132 Überprüfen Sie die POST-Ausgabe auf mögliche Fehlermeldungen. Im folgenden Beispiel hat POST keine Fehler erkannt: 0:0:0>INFO: 0:0:0> POST Passed all devices. 0:0:0>POST: Return to VBSC. 0:0:0>Master set ACK for vbsc runpost command and spin... SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 133 Hinweis – Je nachdem, wie die ILOM-Variablen für POST konfiguriert sind und ob POST Fehler erkannt hat, wird das System gebootet oder bleibt an der Eingabeaufforderung ok. Wenn sich das System an der Eingabeaufforderung ok befindet, geben Sie den Befehl boot ein. d.

  • Seite 134: Einbauen Von Zusätzlichen Fb-Dimms

    4. Entfernen Sie gegebenenfalls die Abdeckblenden von den FB-DIMM- Steckplätzen. Verwahren Sie die Abdeckblenden an einem sicheren Ort. Sie werden sie erneut benötigen, wenn Sie in Zukunft FB-DIMMs entfernen. 5-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 135 9. Drehen Sie das Luftleitblech wieder in die Betriebsposition. Das Luftleitblech rastet über der CMP und den Speichermodulen ein. 10. (SPARC Enterprise T5140 Server) Schließen Sie das Festplattendatenkabel wieder an. a. Führen Sie das Festplattendatenkabel über das Lüftermodul und am Luftleitblech entlang.
  • Seite 136 Eingabeaufforderung ok. Wenn sich das System an der Eingabeaufforderung ok befindet, geben Sie den Befehl boot ein. d. Stellen Sie den virtuellen Schlüsselschalter wieder auf Normal ein. -> set /SYS keyswitch_state=Normal Set ‘ketswitch_state’ to ‘Normal’ 5-12 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 137: Fb-Dimm-Konfiguration - Referenz

    Sun Teilenummer aufweisen. Sind keine Ersatz-FB-DIMMs mit derselben Teilenummer verfügbar, müssen alle FB-DIMMs der Speichergruppe ausgewechselt werden um sicherzustellen, dass alle dieselbe Sun Teilenummer aufweisen. SPARC Enterprise T5140 Server unterstützen die folgenden Konfigurationen, wie in gezeigt: ABBILDUNG 5-3 8 FB-DIMMs (Gruppe 1) ■...
  • Seite 138 Speichergruppe 0 Speichergruppe 1 Speichergruppe 0 Speichergruppe 1 Kanal 1 Kanal 0 Kanal 0 Kanal 1 Kanal 1 Kanal 0 Kanal 0 Kanal 1 Hauptplatine Beispielbezeichnung: /SYS/MB/CMP1/BR0/CH1/D0 Hauptplatine Hauptplatine 5-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 139: Position Der Fb-Dimms (Sparc Enterprise T5140)

    Position der FB-DIMMs auf der Hauptplatine an (SPARC ABBILDUNG 5-4 Enterprise T5140 Server). Position der FB-DIMMs (SPARC Enterprise T5140) ABBILDUNG 5-4 Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-15...
  • Seite 140 * Aufrüstungsmöglichkeit: Bestücken Sie beim Hinzufügen von DIMMs die Gruppen in der angegebenen Reihenfolge. Hinweis – In ILOM-Meldungen werden die FB-DIMMs mit dem vollständigen FRU-Namen angegeben, wie z. B. /SYS/MB/CMP0/BR0/CH0/D0. 5-16 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 141: Sparc Enterprise T5240 Fb-Dimm-Konfiguration

    5.2.2 SPARC Enterprise T5240 FB-DIMM-Konfiguration Beachten Sie bei der Hauptspeicherkonfiguration des Servers diese FB-DIMM- Konfigurationsrichtlinien. 16 Steckplätze auf der Hauptplatine können mit FB-DIMM-Speichermodulen ■ nach Industriestandard bestückt werden. Die Systemfirmware Version 7.1.6.d unterstützt entweder 1,8 V FB-DIMMs oder ■ Niederspannungs-FB-DIMMs (LV) mit 1,5 V. Alle FB-DIMMs müssen die gleiche Spannungsspezifikation aufweisen.
  • Seite 142 Speichergruppe 0 Speichergruppe 1 Speichergruppe 0 Speichergruppe 1 Kanal 1 Kanal 0 Kanal 0 Kanal 1 Kanal 1 Kanal 0 Kanal 0 Kanal 1 Hauptplatine Beispielbezeichnung: /SYS/MB/CMP1/BR0/CH1/D0 Hauptplatine Hauptplatine 5-18 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 143: Position Der Fb-Dimms Auf Der Hauptplatine (Sparc Enterprise T5240)

    zeigt die Position der FB-DIMMs auf der Hauptplatine an (SPARC ABBILDUNG 5-7 Enterprise T5240 Server). Position der FB-DIMMs auf der Hauptplatine (SPARC Enterprise T5240) ABBILDUNG 5-6 Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-19...
  • Seite 144 Kanal 1 Kanal 1 Kanal 0 Kanal 0 Kanal 1 Hauptplatine Mezzanin- Haupt- speicher- Mezzanin-Hauptspeicher 1 Mezzanin-Hauptspeicher 0 baugruppe Beispielbezeichnung: /SYS/MB/CMP1/BR0/CH1/D3 Mezzanin- Haupt- speicher- Mezzanin-Hauptspeicher 1 Mezzanin-Hauptspeicher 0 baugruppe 5-20 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 145: Position Der Fb-Dimms Auf Dem Mezzanin-Hauptspeicher

    zeigt die Position der FB-DIMMs auf dem Mezzanin-Hauptspeicher ABBILDUNG 5-8 an (SPARC Enterprise T5240 Server). Position der FB-DIMMs auf dem Mezzanin-Hauptspeicher (SPARC Enterprise T5240) ABBILDUNG 5-8 Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-21...

  • Seite 146: Fb-Dimm-Konfiguration

    J0601 /SYS/MB/CMP0/MR0/BR1/CH0/D2 Speichergruppe 1 J0701 /SYS/MB/CMP0/MR0/BR1/CH0/D3 Kanal 1 J0801 /SYS/MB/CMP0/MR0/BR1/CH1/D2 J0901 /SYS/MB/CMP0/MR0/BR1/CH1/D3 CMP 1, Kanal 0 J0201 /SYS/MB/CMP1/MR1/BR0/CH0/D2 Speichergruppe 0 J0301 /SYS/MB/CMP1/MR1/BR0/CH0/D3 Kanal 1 J0401 /SYS/MB/CMP1/MR1/BR0/CH1/D2 J0501 /SYS/MB/CMP1/MR1/BR0/CH1/D3 5-22 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 147: Wartungsarbeiten Am Luftleitblech

    FB-DIMM-Konfiguration (SPARC Enterprise T5240) (Fortsetzung) TABELLE 5-2 Name der FB-DIMM- Reihenfolge beim Einbau Speichergruppe Name des Kanals FRU-Name Stecker von FB-DIMMs CMP 1, Kanal 0 J0601 /SYS/MB/CMP1/MR1/BR1/CH0/D2 Speichergruppe 1 J0701 /SYS/MB/CMP1/MR1/BR1/CH0/D3 Kanal 1 J0801 /SYS/MB/CMP1/MR1/BR1/CH1/D2 J0901 /SYS/MB/CMP1/MR1/BR1/CH1/D3 * Aufrüstungsmöglichkeit: Bestücken Sie beim Hinzufügen von DIMMs die Gruppen in der angegebenen Reihenfolge. Wartungsarbeiten am Luftleitblech Zum Aus- und Einbauen der folgenden Bauteile muss das Luftleitblech ausgebaut werden: Stromverteilungsplatine...

  • Seite 148: Ausbauen Des Luftleitblechs (Sparc Enterprise T5140)

    Ausbauen des Luftleitblechs (SPARC Enterprise T5140) ABBILDUNG 5-9 4. Drücken Sie das Luftleitblech an den Kanten nach innen, so dass sich die Stifte vom Gehäuse lösen. 5. Legen Sie das Luftleitblech zur Seite. 5-24 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 149: Einbauen Des Luftleitblechs

    Sie es ein. Achten Sie darauf, das Luftleitblech richtig auszurichten und vollständig in das Gehäuse einzusetzen. Einbauen des Luftleitblechs (SPARC Enterprise T5140) ABBILDUNG 5-10 2. Drehen Sie das Luftleitblech nach unten, bis es an der Hauptplatine einrastet. Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine...

  • Seite 150: Wartungsarbeiten An Pcie-/Xaui-Riser-Karten

    Netzkabel, bevor Sie die folgenden Arbeitsanweisungen ausführen. Für Wartungsarbeiten am SCC-Modul müssen Sie die PCIe-Riser-Karte 2 ausbauen. Für Wartungsarbeiten an der Hauptplatine müssen Sie alle drei PCIe-/XAUI-Riser- Karten ausbauen. 5-26 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 151: Ausbauen Einer Pcie-/Xaui-Riser-Karte

    5.4.1 Ausbauen einer PCIe-/XAUI-Riser-Karte 1. Schalten Sie den Server aus. Näheres dazu finden Sie in Abschnitt 3.4, „Ausschalten des Servers“, auf Seite 3-6. 2. Lösen Sie alle Netzkabel. Näheres dazu finden Sie in Abschnitt 3.5, „Trennen der Netzkabel vom Server“, auf Seite 3-7.

  • Seite 152: Ausbauen Einer Pcie-/Xaui-Riser-Karte (Sparc Enterprise T5140)

    Hauptplatine befestigt ist. 9. Heben Sie die Riser-Karte nach oben aus dem System. Die Riser-Karte und alle daran angeschlossenen PCIe-/XAUI-Karten bilden eine Baugruppe und müssen zusammen ausgebaut werden. 5-28 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 153: Einbauen Einer Pcie-/Xaui-Riser-Karte

    3. Ziehen Sie die unverlierbare Schraube an, um die Riser-Karte an der Hauptplatine zu befestigen. Hinweis – An allen freien PCIe-/XAUI-Steckplätzen müssen PCIe-Abdeckblenden angebracht sein. Einbauen einer PCIe-/XAUI-Riser-Karte (SPARC Enterprise T5140) ABBILDUNG 5-13 Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-29...

  • Seite 154: Einbauen Einer Pcie-/Xaui-Riser-Karte (Sparc Enterprise T5240)

    8. Schließen Sie alle Datenkabel an, die Sie für die Wartungsarbeiten an den PCIe-/XAUI-Karten gelöst hatten. 9. Schließen Sie alle Netzkabel an. Näheres dazu finden Sie in Abschnitt 7.4, „Anschließen der Netzkabel an den Server“, auf Seite 7-5. 5-30 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 155: Wartungsarbeiten An Pcie-/Xaui-Karten

    Wartungsarbeiten an PCIe-/XAUI- Karten Die Richtlinien zur Konfiguration von PCIe-/XAUI-Karten sind in Abschnitt 5.6, „PCIe- und XAUI- Kartenkonfiguration – Referenz“, auf Seite 5-35 erläutert. Achtung – Bei dem hier beschriebenen Verfahren arbeiten Sie mit Bauteilen, die empfindlich auf elektrostatische Entladungen reagieren. Diese Bauteile können durch elektrostatische Entladungen beschädigt werden.

  • Seite 156: Einbauen Von Pcie- Bzw. Xaui-Karten

    Beachten Sie Folgendes: SPARC Enterprise T5140 Server: Die PCIe-Abdeckblenden sitzen in der ■ ausbaubaren PCI-Querstrebe. Drücken Sie die Abdeckblende von hinten hinein, bis sie einrastet (siehe ABBILDUNG 5-15 5-32 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 157: Einbauen Einer Pcie-Karte (Sparc Enterprise T5140)

    Einbauen einer PCIe-Karte (SPARC Enterprise T5140) ABBILDUNG 5-15 Kapitel 5 Wartungsarbeiten an Bauteilen der Hauptplatine 5-33...

  • Seite 158: Einbauen Einer Pcie-Karte (Sparc Enterprise T5240)

    Abschnitt 5.4.2, „Einbauen einer PCIe-/XAUI-Riser- Karte“, auf Seite 5-29. 8. Bringen Sie die obere Abdeckung an. Näheres dazu finden Sie in Abschnitt 7.1, „Anbringen der oberen Abdeckung“, auf Seite 7-2. 5-34 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 159: Pcie- Und Xaui- Kartenkonfiguration - Referenz

    Enterprise T5140 Server geht die Position der PCIe-/XAUI-Steckplätze beim SPARC Enterprise TABELLE 5-3 T5140 Server hervor, und zwar von der Rückseite des Systems aus betrachtet. Position der PCIe-/XAUI-Steckplätze (SPARC Enterprise T5140) TABELLE 5-3 PCIe 0/XAUI 0 PCIe 1/XAUI 1 PCIe 2...

  • Seite 160: Pcie-/Xaui-Kartenkonfiguration Beim Sparc Enterprise T5240 Server

    Enterprise T5240 Server hervor, und zwar von der Rückseite des Systems aus betrachtet. Position der PCIe-/XAUI-Steckplätze (SPARC Enterprise T5240) TABELLE 5-5 PCIe 3 PCIe 4 PCIe 5 PCIe 0/XAUI 0 PCIe 1/XAUI 1 PCIe 2 5-36 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 161: Wartungsarbeiten An Der Batterie

    Zeitserver zur Verfügung steht. Wenn der Server nicht mit einem Netzwerk verbunden ist und die Serverzeit nach dem Ausschalten des Servers nicht mehr stimmt, müssen Sie die Batterie austauschen. zeigt die Position der Batterie beim SPARC Enterprise T5140. ABBILDUNG 5-17 Der SPARC Enterprise T5240 sieht ähnlich aus.

  • Seite 162: Ausbauen Der Batterie

    Kartenkonfiguration – Referenz“, auf Seite 5-35. 2. Drücken Sie mit einem kleinen Flachschraubendreher (Nr. 1) den Halteclip von der Batterie weg und nehmen Sie die Batterie nach oben von der Hauptplatine ab. 5-38 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 163: Einbauen Der Batterie

    4. Stellen Sie Datum und Uhrzeit mit dem Befehl ILOM setdate ein. Näheres dazu finden Sie im Dokument Integrated Lights Out Manager 2.0 Supplement for SPARC Enterprise T5140 and T5240 Servers. Wartungsarbeiten am SCC-Modul Das SCC-Modul enthält die Host-ID des Systems, die MAC-Adressen und die Einstellungen der ILOM-Konfigurationsvariablen.

  • Seite 164: Einbauen Des Scc-Moduls

    Die Mezzanin-Hauptspeicherbaugruppe muss für den Zugang zu den folgenden Bauteilen ausgebaut werden: FB-DIMMs auf der Hauptplatine ■ Hauptplatine ■ Stromverteilungsplatine ■ Netzteil-Backplane (SPARC Enterprise T5240 Server) ■ Paddle-Karte ■ 5-40 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 165: Wartungsarbeiten An Der Mezzanin-Hauptspeicherbaugruppe

    5.9.1 Wartungsarbeiten an der Mezzanin- Hauptspeicherbaugruppe Achtung – Bei dem hier beschriebenen Verfahren arbeiten Sie mit Bauteilen, die empfindlich auf elektrostatische Entladungen reagieren. Elektrostatische Entladungen können zu einem Aufall der Bauteile führen. Ergreifen Sie alle unter Abschnitt 3.8, „Antistatikmaßnahmen zur Vermeidung elektrostatischer Entladungen“, auf Seite 3-12 erläuterten antistatischen Maßnahmen, um eine Beschädigung von Bauteilen zu vermeiden.

  • Seite 166: Ausbauen Der Mezzanin-Hauptspeicherbaugruppe

    Näheres zum Konfigurieren und Einbauen von FB-DIMMs finden Sie in folgenden Abschnitten: Abschnitt 5.1, „Wartungsarbeiten an FB-DIMMs“, auf Seite 5-2. ■ Abschnitt 5.2, „FB-DIMM-Konfiguration – Referenz“, auf Seite 5-13. ■ 5-42 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 167: Einbauen Der Mezzanin-Hauptspeicherbaugruppe

    5.9.2 Einbauen der Mezzanin-Hauptspeicherbaugruppe Achtung – Bei dem hier beschriebenen Verfahren arbeiten Sie mit Bauteilen, die empfindlich auf elektrostatische Entladungen reagieren. Elektrostatische Entladungen können zu einem Aufall der Bauteile führen. Ergreifen Sie alle unter Abschnitt 3.8, „Antistatikmaßnahmen zur Vermeidung elektrostatischer Entladungen“, auf Seite 3-12 erläuterten antistatischen Maßnahmen, um eine Beschädigung von Bauteilen zu vermeiden.

  • Seite 168: Wartungsarbeiten An Der Hauptplatinenbaugruppe

    7-5. 5.10 Wartungsarbeiten an der Hauptplatinenbaugruppe Die Hauptplatinenbaugruppe muss für den Zugang zu den folgenden Bauteilen ausgebaut werden: Stromverteilungsplatine ■ Netzteil-Backplane (SPARC Enterprise T5240 Server) ■ Paddle-Karte ■ 5-44 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 169: Ausbauen Der Hauptplatinenbaugruppe

    Hinweis – Bei dem hier beschriebenen Verfahren muss der Server aus dem Rack ausgebaut werden. Achtung – Der Server ist schwer. Für den Ausbau des Servers aus dem Rack sind zwei Personen erforderlich. 5.10.1 Ausbauen der Hauptplatinenbaugruppe Achtung – Bei dem hier beschriebenen Verfahren arbeiten Sie mit Bauteilen, die empfindlich auf elektrostatische Entladungen reagieren.
  • Seite 170 Diese unverlierbare Schraube befindet sich links neben den Sammelschienenschrauben. 12. Schieben Sie die Hauptplatine mithilfe des grünen Griffs zur Rückseite des Systems und heben Sie sie aus dem Gehäuse heraus. 5-46 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 171: Einbauen Der Hauptplatinenbaugruppe

    Achtung – Einige Bauteile auf der Hauptplatine können heiß sein. Achten Sie beim Umgang mit der Hauptplatine darauf. Dies gilt insbesondere für Bauteile in der Nähe des CMP-Kühlkörpers. Ausbauen der Hauptplatinenbaugruppe (Abbildung zeigt SPARC ABBILDUNG 5-21 Enterprise T5140 Server) 13. Legen Sie die Hauptplatinenbaugruppe auf eine antistatische Unterlage. 5.10.2 Einbauen der Hauptplatinenbaugruppe Achtung –...

  • Seite 172: Einbauen Der Hauptplatinenbaugruppe (Abbildung Zeigt Sparc Enterprise T5140 Server)

    Platine nach oben bewegen lässt, sitzt sie nicht richtig. Der Hauptplatinen- Einbaurahmen muss flach auf dem Gehäuseboden aufliegen. Außerdem müssen die Schraubenbohrungen für die Sammelschiene richtig an der Sammelschiene vor der Hauptplatine ausgerichtet sein. 5-48 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 173 Abschnitt 5.8.2, „Einbauen des SCC-Moduls“, auf Seite 5-40. 6. Schließen Sie die Festplattendatenkabel an. Wie die Kabel zu verlegen sind, entnehmen Sie bitte den folgenden Abbildungen: SPARC Enterprise T5140 Server: ■ ABBILDUNG A-4 SPARC Enterprise T5240 Server: ■ ABBILDUNG A-11 7.
  • Seite 174 Abschnitt 7.4, „Anschließen der Netzkabel an den Server“, auf Seite 7-5. 13. Schalten Sie den Server ein. Näheres dazu finden Sie in Abschnitt 7.5, „Einschalten des Servers“, auf Seite 7-5. 5-50 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 175: Wartungsarbeiten An Eingebauten Karten, Platinen Und Weiteren Bauteilen

    Karten, Platinen und weiteren Bauteilen In diesem Kapitel wird beschrieben, wie Sie austauschbare Funktionseinheiten (FRUs) beim SPARC Enterprise T5140 und SPARC Enterprise T5240 Server austauschen können, die nur gewartet werden dürfen, wenn das System vom Netzstrom getrennt ist. Folgende Themen werden behandelt: Abschnitt 6.1, „Wartungsarbeiten am DVD-/USB-Modul“, auf Seite 6-2...

  • Seite 176: Wartungsarbeiten Am Dvd-/Usb-Modul

    Referenz“, auf Seite 4-10 beschrieben. 5. Lösen Sie das DVD-/USB-Modul von der Festplatten-Backplane. Greifen Sie mit dem Finger in die Vertiefung im Laufwerksschacht unter dem DVD-/USB-Modul, um die Entriegelungslasche herauszuziehen. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 177: Ausbauen Des Dvd-/Usb-Moduls (Sparc Enterprise T5140)

    Ausbauen des DVD-/USB-Moduls (SPARC Enterprise T5140) ABBILDUNG 6-1 6. Ziehen Sie das DVD-/USB-Modul aus dem Festplattengehäuse heraus. 7. Legen Sie das Modul auf eine antistatische Unterlage. Kapitel 6 Wartungsarbeiten an eingebauten Karten, Platinen und weiteren Bauteilen...

  • Seite 178: Einbauen Des Dvd-/Usb-Moduls

    Abschnitt 7.4, „Anschließen der Netzkabel an den Server“, auf Seite 7-5. 5. Schalten Sie den Server ein. Näheres dazu finden Sie in Abschnitt 7.5, „Einschalten des Servers“, auf Seite 7-5. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 179: Wartungsarbeiten An Den Lüfter-Netzteilplatinen

    Wartungsarbeiten an den Lüfter- Netzteilplatinen Sie müssen beide Lüfter-Netzteilplatinen ausbauen, wenn Sie Zugang zur Paddle- Karte benötigen. Beim SPARC Enterprise T5240 Server müssen Sie die beiden Lüfter-Netzteilplatinen außerdem ausbauen, wenn Sie Zugang zu den Festplattendatenkabeln benötigen. 6.2.1 Ausbauen einer Lüfter-Netzteilplatine 1.

  • Seite 180: Ausbauen Der Lüfter-Netzteilplatine (Sparc Enterprise T5140)

    8. Schieben Sie die Lüfter-Netzteilplatine nach links, um sie von der Paddle- Karte zu lösen. 9. Nehmen Sie die Lüfter-Netzteilplatine aus dem System heraus und legen Sie sie auf eine antistatische Unterlage. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 181: Einbauen Einer Lüfter-Netzteilplatine

    1. Setzen Sie die Platine auf die flachen Abstandsstücke auf dem Gehäuseboden und schieben Sie sie nach rechts in die Paddle-Karte. Einbauen einer Lüfter-Netzteilplatine (SPARC Enterprise T5140 Server) ABBILDUNG 6-4 2. Befestigen Sie die Platine mit einer Kreuzschlitzschraube am Gehäuse.

  • Seite 182: Wartungsarbeiten Am Festplattengehäuse

    Abschnitt 3.7, „Ausbauen des Servers aus dem Rack“, auf Seite 3-9. 4. (SPARC Enterprise T5140) Nehmen Sie die Gleitschienen vom Server ab. Die Gleitschienen sind durch eine Verriegelung gesichert. Lösen Sie die Verriegelung und schieben Sie die Gleitschienen von den Montagestiften am Server.

  • Seite 183: Ausbauen Des Festplattengehäuses (Sparc Enterprise T5140 Server)

    Das Festplattengehäuse ist auf jeder Seite des Servers mit zwei Schrauben befestigt. 12. Ziehen Sie das Festplattengehäuse nach vorne, damit sich die Backplane von den Paddle-Karten löst. Ausbauen des Festplattengehäuses (SPARC Enterprise T5140 Server) ABBILDUNG 6-5 Kapitel 6 Wartungsarbeiten an eingebauten Karten, Platinen und weiteren Bauteilen...

  • Seite 184: Einbauen Des Festplattengehäuses

    14. Heben Sie das Festplattengehäuse nach oben aus dem Gehäuse heraus. 15. Legen Sie das Festplattengehäuse auf eine antistatische Unterlage. 6.3.2 Einbauen des Festplattengehäuses 1. Positionieren Sie das Festplattengehäuse im Gehäuse über den Abstandsstücken des Gehäuses. 6-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 185: Einbauen Des Festplattengehäuses (Sparc Enterprise T5140 Server)

    Einbauen des Festplattengehäuses (SPARC Enterprise T5140 Server) ABBILDUNG 6-6 2. Verlegen Sie die Kabel richtig und nehmen Sie die Anschlüsse ordnungsgemäß vor. Informationen zur kokrrekten Verkabelung finden Sie in ABBILDUNG A-4 für den SPARC Enterprise T5140 Server. Siehe ABBILDUNG A-5 ABBILDUNG A-6 für den SPARC Enterprise T5240 Server.
  • Seite 186 9. (SPARC Enterprise T5140) Bringen Sie die Gleitschienen am Server an. Schieben Sie die Gleitschienen bis zum Einrasten auf die Montagestifte am Server. 10. (SPARC Enterprise T5140) Bauen Sie den Server in das Rack ein. Näheres dazu finden Sie in Abschnitt 7.2, „Einbauen des Servers in das Rack“,...

  • Seite 187: Wartungsarbeiten An Der Festplatten-Backplane

    Seite 6-8. 2. Lösen Sie die Kreuzschlitzschrauben Nr. 2, mit denen die Backplane am Festplattengehäuse befestigt ist. Beim SPARC Enterprise T5140 Server ist die Backplane mit zwei Schrauben ■ befestigt (siehe ABBILDUNG 6-7 Ausbauen der Festplatten-Backplane (SPARC Enterprise T5140 Server)

  • Seite 188: Ausbauen Der Festplatten-Backplane (Sparc Enterprise T5240 Server)

    Ausbauen der Festplatten-Backplane (SPARC Enterprise T5240 Server) ABBILDUNG 6-8 3. Schieben Sie die Backplane nach unten von den Haltehaken am Festplattengehäuse herunter. 4. Legen Sie die Festplatten-Backplane auf eine antistatische Unterlage. 6-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 189: Einbauen Der Festplatten-Backplane

    1. Schieben Sie die Backplane unter die Haltehaken am Festplattengehäuse. 2. Befestigen Sie die Backplane mit den Kreuzschlitzschrauben Nr. 2 wieder am Festplattengehäuse. *Beim SPARC Enterprise T5140 Server ist die Backplane mit zwei Schrauben ■ befestigt. Einbauen der Festplatten-Backplane (SPARC Enterprise T5140 Server)

  • Seite 190: Einbauen Der Festplatten-Backplane (Sparc Enterprise T5240 Server)

    Einbauen der Festplatten-Backplane (SPARC Enterprise T5240 Server) ABBILDUNG 6-10 3. Bauen Sie das Festplattengehäuse ein. Näheres dazu finden Sie in Abschnitt 6.3.2, „Einbauen des Festplattengehäuses“, auf Seite 6-10. 6-16 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 191: Wartungsarbeiten An Den Lichtleiterbaugruppen Für Das Vordere Bedienfeld

    6-8. 2. Lösen Sie die Kreuzschlitzschrauben Nr. 2, mit denen die Lichtleiterbaugruppe für das vordere Bedienfeld am Festplattengehäuse befestigt ist. SPARC Enterprise T5140: Die Baugruppe ist mit zwei Schrauben am ■ Festplattengehäuse befestigt. SPARC Enterprise T5240: Die Baugruppe ist mit drei Schrauben am ■...

  • Seite 192: Einbauen Der Lichtleiterbaugruppe Für Das Vordere Bedienfeld

    Einbauen der Lichtleiterbaugruppe für das vordere Bedienfeld 1. Setzen Sie die Lichtleiterbaugruppe in das Bedienfeld ein. 2. Richten Sie die Lichtleiterbaugruppe für das Bedienfeld an den Bohrungen am Festplattengehäuse aus. 6-18 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 193: Einbauen Der Lichtleiterbaugruppe Für Das Bedienfeld (Sparc Enterprise T5240 Server)

    Einbauen der Lichtleiterbaugruppe für das Bedienfeld (SPARC ABBILDUNG 6-12 Enterprise T5240 Server) 3. Befestigen Sie die Lichtleiterbaugruppe mit den Kreuzschlitzschrauben Nr. 2. SPARC Enterprise T5140: Die Baugruppe ist mit zwei Schrauben am ■ Festplattengehäuse befestigt. SPARC Enterprise T5240: Die Baugruppe ist mit drei Schrauben am ■...

  • Seite 194: Wartungsarbeiten An Der Stromverteilungsplatine

    3. (SPARC Enterprise T5140 Server) Bauen Sie alle Netzteile aus. a. Fassen Sie das Netzteil am Griff und drücken Sie den Entriegelungshebel. b. Ziehen Sie das Netzteil aus dem System. 6-20 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 195: Ausbauen Eines Netzteils (Sparc Enterprise T5140 Server)

    Ausbauen eines Netzteils (SPARC Enterprise T5140 Server) ABBILDUNG 6-13 4. Lösen Sie das Verriegelungskabel für die obere Abdeckung von der Stromverteilungsplatine. 5. (SPARC Enterprise T5240 Server) Lösen Sie das Flachbandkabel zwischen der Stromverteilungsplatine und der Netzteil-Backplane. Ausbauen der Stromverteilungsplatine (SPARC Enterprise T5240 Server)

  • Seite 196: Ausbauen Der Stromverteilungsplatine (Sparc Enterprise T5140 Server)

    Paddle-Karte weg. 9. Heben Sie die aus Stromverteilungsplatine/Sammelschiene bestehende Baugruppe nach oben aus dem System heraus. 10. Legen Sie die aus Stromverteilungsplatine/Sammelschiene bestehende Baugruppe auf eine antistatische Unterlage. 6-22 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 197: Einbauen Der Stromverteilungsplatine

    Gehäuseboden. 2. Schieben Sie die aus Stromverteilungsplatine/Sammelschiene bestehende Baugruppe nach rechts, bis sie in die Paddle-Karte eingesteckt ist. Einbauen der Stromverteilungsplatine (SPARC Enterprise T5140 Server) ABBILDUNG 6-16 3. Befestigen Sie die Stromverteilungsplatine mit der Kreuzschlitzschraube Nr. 2 wieder am Gehäuse.

  • Seite 198: Einbauen Der Stromverteilungsplatine (Sparc Enterprise T5240 Server)

    6. Schließen Sie das Verriegelungskabel für die obere Abdeckung an die Stromverteilungsplatine an. 7. (SPARC Enterprise T5140 Server) Bauen Sie die Netzteile ein. Schieben Sie die Netzteile in die Schächte, bis sie darin einrasten. 6-24 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 199: Einbauen Eines Netzteils (Sparc Enterprise T5140 Server)

    Einbauen eines Netzteils (SPARC Enterprise T5140 Server) ABBILDUNG 6-18 8. Bauen Sie die Hauptplatinenbaugruppe ein. Näheres dazu finden Sie in Abschnitt 5.10.2, „Einbauen der Hauptplatinenbaugruppe“, auf Seite 5-47. Hinweis – Nachdem Sie die Stromverteilungsplatine (Teilenummer 501-7696 für SPARC Enterprise T5140 Server und 501-7697 für SPARC Enterprise T5240 Server) ausgetauscht haben, führen Sie über die ALOM CMT-kompatible Befehlszeilenschnittstelle den...

  • Seite 200: Wartungsarbeiten An Der Netzteil-Backplane Beim Sparc Enterprise T5240 Server

    Näheres dazu finden Sie in Abschnitt 5.10.1, „Ausbauen der Hauptplatinenbaugruppe“, auf Seite 5-45. 2. Bauen Sie alle Netzteile aus. Fassen Sie das Netzteil am Griff und drücken Sie den Entriegelungshebel. 6-26 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 201: Ausbauen Eines Netzteils (Sparc Enterprise T5240 Server)

    Ausbauen eines Netzteils (SPARC Enterprise T5240 Server) ABBILDUNG 6-19 3. Bauen Sie die Stromverteilungsplatine aus. Näheres dazu finden Sie in Abschnitt 6.6.1, „Ausbauen der Stromverteilungsplatine“, auf Seite 6-20. 4. Lösen Sie die Kreuzschlitzschraube Nr. 2, mit der die Netzteil-Backplane im Netzteilschacht befestigt ist.

  • Seite 202: Einbauen Der Netzteil-Backplane

    Setzen Sie die Backplane auf die Abstandsstücke. Drücken Sie sie nach unten auf den Gehäuseboden. Einbauen der Netzteil-Backplane (SPARC Enterprise T5240 Server) ABBILDUNG 6-21 2. Befestigen Sie die Netzteil-Backplane mit einer Kreuzschlitzschraube Nr. 2. 6-28 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 203: Einbauen Eines Netzteils (Sparc Enterprise T5240 Server)

    3. Bauen Sie die Stromverteilungsplatine ein. Näheres dazu finden Sie in Abschnitt 6.6.2, „Einbauen der Stromverteilungsplatine“, auf Seite 6-23. 4. Bauen Sie alle Netzteile ein. Schieben Sie die Netzteile in die Schächte, bis sie darin einrasten. Einbauen eines Netzteils (SPARC Enterprise T5240 Server) ABBILDUNG 6-22 5.

  • Seite 204: Wartungsarbeiten An Der Paddle-Karte

    6. Kippen Sie die Paddle-Karte von der Seitenwand des Gehäuses weg und heben Sie sie nach oben aus dem System heraus. Ausbauen der Paddle-Karte (SPARC Enterprise T5140 Server) ABBILDUNG 6-23 6-30 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 205: Einbauen Der Paddle-Karte

    Gehäuses. 2. Schieben Sie die Paddle-Karte nach vorne, bis sie in die Festplatten-Backplane eingesteckt ist. Einbauen der Paddle-Karte (SPARC Enterprise T5140 Server) ABBILDUNG 6-24 3. Befestigen Sie die Paddle-Karte mit zwei Kreuzschlitzschrauben Nr. 1. 4. Bauen Sie die Lüfter-Netzteilplatinen ein.
  • Seite 206 6-32 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 207: Inbetriebnahme Des Servers Nach Wartungsarbeiten

    K A P I T E L Inbetriebnahme des Servers nach Wartungsarbeiten In diesem Kapitel wird beschrieben, wie Sie den SPARC Enterprise T5140 bzw. SPARC Enterprise T5240 Server nach Wartungsarbeiten wieder in Betrieb nehmen. Folgende Themen werden behandelt: Abschnitt 7.1, „Anbringen der oberen Abdeckung“, auf Seite 7-2 ■...

  • Seite 208: Anbringen Der Oberen Abdeckung

    Herunterfahren des Servers verursacht hat, müssen Sie das System nach dem Anbringen der oberen Abdeckung mit dem Befehl poweron neu starten. Näheres dazu finden Sie in Abschnitt 7.5, „Einschalten des Servers“, auf Seite 7-5. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 209: Einbauen Des Servers In Das Rack

    Gehäuses von einer zweiten Person helfen. 1. Führen Sie die Enden der Gehäuseträger in die Schienen ein ( ABBILDUNG 7-2 Einbauen des Servers in das Rack (SPARC Enterprise T5140 Server) ABBILDUNG 7-2 2. Schieben Sie den Server in das Rack, bis die Träger einrasten.

  • Seite 210: Zurückschieben Des Servers In Die Normale Position

    Entriegelungen an der Schiene ABBILDUNG 7-3 2. Halten Sie die Entriegelungen gedrückt und schieben Sie den Server vorsichtig in das Rack zurück. Achten Sie darauf, dass die Kabel nicht im Weg sind. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 211: Anschließen Der Netzkabel An Den Server

    Hinweis – Sobald die Netzkabel angeschlossen sind, wird das System mit Bereitschaftsstrom versorgt. Je nach Konfiguration der Firmware wird das System möglicherweise gestartet. Informationen zur Konfiguration und zum Einschalten finden Sie im Dokument SPARC Enterprise T5140 und T5240 Server – Systemverwaltungshandbuch. Einschalten des Servers ●...
  • Seite 212 Hinweis – Wenn der Verriegelungsschalter für die obere Abdeckung ein erzwungenes Herunterfahren des Servers ausgelöst hat, müssen Sie zum erneuten Einschalten des Servers den Befehl poweron verwenden. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 213: Austauschbare Funktionseinheiten (Frus) A

    Die folgenden Abbildungen zeigen die Systemkomponenten. Anhand dieser Zeichnungen und der zugehörigen Tabellen lassen sich die Teile des Systems identifizieren. Dieser Anhang enthält folgende Abschnitte: Abschnitt A.1, „Komponenten des SPARC Enterprise T5140“, auf Seite A-2 ■ Abschnitt A.2, „Komponenten des SPARC Enterprise T5240“, auf Seite A-12 ■...

  • Seite 214: Komponenten Des Sparc Enterprise T5140 A

    Komponenten des SPARC Enterprise T5140 Bauteile der Hauptplatine (SPARC Enterprise T5140 Server) ABBILDUNG A-1 Legende PCIe-/XAUI-Riser-Karten FB-DIMMs Querstrebe an der Rückseite SCC-Modul PCIe-/XAUI-Abdeckblende Batterie SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 215: Tabelle A

    Bauteile der Hauptplatine (SPARC Enterprise T5140 Server) TABELLE A-1 Teil Austauschanweisungen Hinweise FRU-Name (sofern vorhanden) PCIe-/XAUI- Abschnitt 5.4, Die PCI-Querstrebe an der /SYS/MB/RISER0 Riser-Karten „Wartungsarbeiten an PCIe- Rückseite muss für den /SYS/MB/RISER1 /XAUI-Riser-Karten“, auf Zugang zu den Riser-Karten /SYS/MB/RISER2 Seite 5-26 ausgebaut werden.

  • Seite 216: Festplatten

    E/A-Bauteile (SPARC Enterprise T5140 Server) ABBILDUNG A-2 Legende Obere Abdeckung Festplatten Bedienfeld vorne links DVD-/USB-Modul Festplattengehäuse Bedienfeld vorne rechts SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 217: Tabelle A

    E/A-Bauteile (SPARC Enterprise T5140 Server) TABELLE A-2 Teil Austauschanweisungen Hinweise FRU-Name (sofern vorhanden) Obere Abdeckung Abschnitt 3.9, „Abnehmen Das Abnehmen der – der oberen Abdeckung“, oberen Abdeckung bei auf Seite 3-12 laufendem System führt zum sofortigen Abschnitt 7.1, „Anbringen Herunterfahren des der oberen Abdeckung“,...

  • Seite 218: Abbildung A

    Stromverteilungs-/Lüftermodulbauteile (SPARC Enterprise T5140 Server) ABBILDUNG A-3 Legende Luftführung Lüfteranschlussplatinen Stromverteilungsplatine Netzteile Paddle-Karte Lüftermodule SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 219: Tabelle A

    Stromverteilungs-/Lüftermodulbauteile (SPARC Enterprise T5140 Server) TABELLE A-3 Teil Austauschanweisungen Hinweise FRU-Name (sofern vorhanden) Luftleitblech Abschnitt 5.3, Muss für eine ausreichende – „Wartungsarbeiten am Systemkühlung eingebaut Luftleitblech“, auf Seite 5-23 sein. Stromvertei- Abschnitt 6.6, Die Sammelschiene ist mit /SYS/PDB lungsplatine/ „Wartungsarbeiten an der...

  • Seite 220: Abbildung A

    Interne Kabel für die integrierte SAS-Controllerkarte (SPARC Enterprise ABBILDUNG A-4 T5140 Server) Legende Festplattendatenkabel Kabel zwischen Hauptplatine und Stromverteilungsplatine Sicherheitsverriegelungskabel für die obere Abdeckung * Je nach Systemkonfiguration werden ein oder zwei Kabel benötigt. SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 221: Abbildung A

    Verlegung des Festplattendatenkabels für die SAS RAID-Contoller ABBILDUNG A-5 PCIe-Karte in einem SPARC Enterprise T5140 Server mit Unterstützung für vier Festplatten Legende Kabeldurchführung durch die linke Kerbe am Griff der Hauptplatine. Kabeldurchführung zwischen den FB-DIMMs und dem CMP1-Prozessor Schrumpfschlauch Durchführung des Kabels durch die Lüfter-Mitteltrennwand zur Festplatten-Backplane...

  • Seite 222: Verlegung Des Festplattendatenkabels Für Die Sas Raid-Contoller Pcie-Karte In Einem

    Durchführung des 40 cm langen Kabels durch die Kerben am Griff der Hauptplatine Durchführung des 45 cm langen Kabels durch die Kerben am Griff der Hauptplatine Schrumpfschlauch Durchführung des Kabels durch die Lüfter-Mitteltrennwand zur Festplatten-Backplane A-10 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 223: Tabelle A

    Kabel (SPARC Enterprise T5140 Server) TABELLE A-4 Teil Anschlüsse Hinweise zur Verlegung SAS-Datenkabel Von J6401 auf der Das Kabel verläuft rechts neben dem Hauptplatine an J0301 (P1) Luftleitblech und über die Lüftermodule. auf der Festplatten-Backplane. Schließen Sie den P1-Stecker an die Festplatten-Backplane an.

  • Seite 224: Komponenten Des Sparc Enterprise T5240 A

    Komponenten des SPARC Enterprise T5240 Bauteile der Hauptplatine (SPARC Enterprise T5240 Server) ABBILDUNG A-7 Legende PCIe-/XAUI-Riser-Karten Hauptplatine PCIe-/XAUI-Abdeckblende SCC-Modul Querstrebe an der Rückseite Batterie FB-DIMMs A-12 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 225: Tabelle A

    Bauteile der Hauptplatine (SPARC Enterprise T5240 Server) TABELLE A-5 FRU-Name (sofern Teil Austauschanweisungen Hinweise vorhanden) PCIe-/XAUI- Abschnitt 5.4, „Wartungsarbeiten Die PCI-Querstrebe an der /SYS/MB/RISER0 Riser-Karten an PCIe-/XAUI-Riser-Karten“, Rückseite muss für den /SYS/MB/RISER1 auf Seite 5-26 Zugang zu den Riser-Karten /SYS/MB/RISER2 ausgebaut werden.

  • Seite 226: Abbildung A

    Komponenten der Mezzanin-Hauptspeicherbaugruppe ABBILDUNG A-8 Legende Luftführung der Mezzanin-Hauptspeicherbaugruppe Zusatzentlüftung Transporthalterung Mezzanin-Hauptspeicherbaugruppe FB-DIMMs A-14 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 227: Tabelle A

    Komponenten der Mezzanin-Hauptspeicherbaugruppe (SPARC Enterprise T5240 Server) TABELLE A-6 FRU-Name (sofern Teil Austauschanweisungen Hinweise vorhanden) Luftführung Abschnitt 5.9, „Wartungsarbeiten Muss für eine ausreichende – der Mezzanin- an der Mezzanin- Systemkühlung eingebaut Hauptspeicher- Hauptspeicherbaugruppe (SPARC sein. baugruppe Enterprise T5240)“, auf Seite 5-40 Transporthalte- Optionale Komponente.

  • Seite 228: Abbildung A

    E/A-Bauteile (SPARC Enterprise T5240 Server) ABBILDUNG A-9 Legende Obere Abdeckung Festplatten Festplatten-Backplane DVD-/USB-Modul Festplattengehäuse Bedienfeld vorne rechts Bedienfeld vorne links A-16 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 229: Tabelle A

    E/A-Bauteile (SPARC Enterprise T5240 Server) TABELLE A-7 Teil Austauschanweisungen Hinweise FRU-Name (sofern vorhanden) Obere Abschnitt 3.9, „Abnehmen der Das Abnehmen der oberen – Abdeckung oberen Abdeckung“, auf Abdeckung bei laufendem Seite 3-12 System führt zum sofortigen Herunterfahren des Servers. Abschnitt 7.1, „Anbringen der oberen Abdeckung“, auf Seite 7-2 Festplatten-...

  • Seite 230: Abbildung A

    Stromverteilungs-/Lüftermodulbauteile (SPARC Enterprise T5240 Server) ABBILDUNG A-10 Legende Luftleitblech Lüfterplatinen Netzteil-Backplane Lüftermodule Stromverteilungsplatine Netzteile Paddle-Karte A-18 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 231: (Sparc Enterprise T5240 Server)

    Stromverteilungs-/Lüftermodulbauteile (SPARC Enterprise T5240 Server) TABELLE A-8 FRU-Name (sofern Teil Austauschanweisungen Hinweise vorhanden) Luftleitblech Abschnitt 5.3, Muss für eine ausreichende – „Wartungsarbeiten am Systemkühlung eingebaut sein. Luftleitblech“, auf Seite 5-23 Muss für den Einbau der Mezzanin- Hauptspeicherbaugruppe ausgebaut werden. Netzteil- Abschnitt 6.7, Dieses Teil bildet zusammen mit –...

  • Seite 232: Abbildung A

    Interne Kabel für die integrierte SAS-Controllerkarte (SPARC Enterprise ABBILDUNG A-11 T5240 Server) Legende Festplattendatenkabel Kabel zwischen Hauptplatine und Stromverteilungsplatine Kabel zwischen Stromverteilungsplatine und Netzteil-Backplane Sicherheitsverriegelungskabel für die obere Abdeckung A-20 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 233: Abbildung A

    Verlegung des Festplattendatenkabels für die SAS RAID-Contoller ABBILDUNG A-12 PCIe-Karte in einem SPARC Enterprise T5240 Server mit Unterstützung für acht oder sechzehn Festplatten Legende Durchführung des zweiten 530-4077-Kabels durch die rechte Kerbe am Griff der Hauptplatine. Durchführung des ersten 530-4077-Kabels durch die linke Kerbe am Griff der Hauptplatine. Durchführung beider 530-4077-Kabel zwischen den zwei Prozessoren Durchführung beider 530-4077-Kabel unter der Lüfter-Mitteltrennwand zur Festplatten-Backplane Anhang A Austauschbare Funktionseinheiten (FRUs)

  • Seite 234: Tabelle A

    Hauptplatine Kabel zwischen Von J0103 auf der Netzteil- Stromverteilungsplatine und Backplane an J0101 auf der Netzteil-Backplane Stromverteilungsplatine. Sicherheitsverriegelungskabel An J0205 auf der für die obere Abdeckung Stromverteilungsplatine A-22 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 235: Pin-Belegung Der Anschlüsse

    A N H A N G Pin-Belegung der Anschlüsse Dieser Anhang enthält Referenzinformationen über die Anschlüsse an der Rückseite des Systems und deren Pin-Belegung. Es werden folgende Themen behandelt: Abschnitt B.1, „Pin-Belegung für den seriellen Verwaltungsanschluss“, auf ■ Seite B-2 Abschnitt B.2, „Pin-Belegung für den Netzwerkverwaltungsanschluss“, auf ■...

  • Seite 236: B.1 Pin-Belegung Für Den Seriellen Verwaltungsanschluss

    TABELLE B-1 Signalbeschreibung Signalbeschreibung Request to Send (Sendeteil einschalten) Schutzerde Data Terminal Ready Receive Data (Empfangsdaten) (Endgerät betriebsbereit) Transmit Data (Sendedaten) Data Set Ready (Betriebsbereitschaft) Schutzerde Clear to Send (Sendebereitschaft) SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 237: B.2 Pin-Belegung Für Den Netzwerkverwaltungsanschluss

    Pin-Belegung für den Netzwerkverwaltungsanschluss Der Netzwerkverwaltungsanschluss NET MGT ist ein RJ-45-Anschluss auf der Hauptplatine. Er ist von der Rückseite des Systems aus zugänglich. Dieser Anschluss muss vor der Verwendung konfiguiert werden. Netzwerkanschluss NET MGT ABBILDUNG B-2 Signale des Netzwerkanschlusses NET MGT TABELLE B-2 Signalbeschreibung Signalbeschreibung...

  • Seite 238: B.3 Pin-Belegung Für Den Seriellen Anschluss

    Data Set Ready (Betriebsbereitschaft) (Empfangssignalpegel) Receive Data (Empfangsdaten) Request to Send (Sendeteil einschalten) Transmit Data (Sendedaten) Clear to Send (Sendebereitschaft) Data Terminal Ready Ring Indicate (Ankommender Ruf) (Endgerät betriebsbereit) Schutzerde SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...

  • Seite 239: B.4 Pin-Belegung Der Usb-Anschlüsse

    Pin-Belegung der USB-Anschlüsse Zwei USB-Anschlüsse (Universal Serial Bus) sind übereinander auf der Hauptplatine angeordnet. Sie sind von der Rückseite des Systems aus zugänglich. USB-Anschluss ABBILDUNG B-4 USB3 USB2 Signale des USB-Anschlusses TABELLE B-4 Signalbeschreibung Signalbeschreibung +5 V (mit Sicherung) +5 V (mit Sicherung) USB0/1- USB2/3- USB0/1+...

  • Seite 240: B.5 Pin-Belegung Der Gigabit-Ethernet-Anschlüsse

    Transmit/Receive Data 0 – Transmit/Receive Data 1 – (Sende-/Empfangsdaten) (Sende-/Empfangsdaten) Transmit/Receive Data 1 + Transmit/Receive Data 3 + (Sende-/Empfangsdaten) (Sende-/Empfangsdaten) Transmit/Receive Data 2 + Transmit/Receive Data 3 – (Sende-/Empfangsdaten) (Sende-/Empfangsdaten) SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 241 Index Numerische SCC-Modul, 5-39 Server aus dem Rack, 3-9 3,3 V Standbyspannung (Versorgungsspannung), 1-2 Stromverteilungsplatine, 6-20 XAUI-Karte, 5-31 Ausbaubereitschaft (Festplatten-LED), 4-5, 4-8 Advanced Lights Out Manager (ALOM) CMT Eingabeaufforderung, 2-14 Ausschalten des Servers Herstellen der Verbindung mit, 2-14 Erzwungenes Herunterfahren, 3-7 wartungsbezogene Befehle, 2-14 Ordnungsgemäßes Herunterfahren, 3-7 Service-Prozessor-Befehl, 3-6...
  • Seite 242 FB-DIMM-Fehler-LEDs, 2-9, 5-3 Hauptplatine, 5-47 FB-DIMM-Fehler-Positionsanzeiger-Taste, 5-3 Lichtleiterbaugruppen, 6-18 FB-DIMMs Lüftermodul, 4-16 aufrüsten, 5-10 Lüfter-Netzteilplatine, 6-6, 6-7 Ausbau, 5-4 Luftleitblech, 5-25 Auswurflaschen, 5-5 Mezzanin-Hauptspeicherbaugruppe (2U), 5-43 Beispiel für POST-Fehlerausgabe, 2-28 Index-2 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 243 Diagnose mit dem Befehl show faulty, 5-7 Festplattengehäuse Einbau, 5-5 Ausbau, 6-8 fehlerhafte Speichermodule identifizieren, 5-2 Einbau, 6-10 Fehler-Positionsanzeiger-Taste, 5-3, 5-5 Festplatten-LEDs, Überblick, 4-3 Konfigurationsrichtlinien, 5-13 fmadm repair, Befehl, 5-10 neu eingebaute überprüfen, 5-7 fmadm, Befehl, 2-36, 5-9 Problembehebung, 2-7 fmdump, Befehl, 2-33 Umgehen mit Fehlern in, 5-7 FRU-Ereignis-ID, 2-33...
  • Seite 244 Befehl show components anzeigen, 2-38 FRU-Name, A-7, A-19 Status anzeigen, 2-38 Hot-Swap (Austausch bei laufendem Betrieb), 4-14 Konfigurationsrichtlinien Überblick, 4-13 FB-DIMMs, 5-13 Lüftermodul-LEDs PCIe-Karte, 5-35 Fehleridentifizierung mit, 2-9 XAUI-Karte, 5-35 Überblick, 4-13 Index-4 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 245 Lüfter-Netzteilplatine Normal (Position des virtuellen Ausbau, 6-5, 6-6 Schlüsselschalters), 5-9, 5-12 Einbau, 6-6, 6-7 Normale Position im Rack, Server zurückschieben FRU-Name, A-7, A-19 in, 7-4 Überblick, 1-2 Normaler Modus (Status des virtuellen Luftfluss blockiert, 2-5 Schlüsselschalters) Luftleitblech siehe auch setkeyswitch, Befehl. Ausbau, 5-23 Einbau, 5-25 Luftleitblech der Mezzanin-...
  • Seite 246 Hauptplatine einstecken, 1-2 Solaris Predictive Self-Healing, 2-31 und Host-ID, 1-2 und MAC-Adressen, 1-2 Solaris Predictive Self-Healing (PSH) siehe PSH (Predictive Self-Healing) Schienenentrieglungshebel, 3-8 Solaris-Protokolldateien, 2-4 Schneller visueller Überblick, 2-1 Index-6 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
  • Seite 247 Standardwerte wiederherstellen, 2-1 bis 2-45 USB-Anschlüsse Pin-Belegung, B-5 stop /SYS (ILOM-Befehl), 3-6 siehe auch DVD-/USB-Modul Stromversorgung (System-LED), 2-4 USB-Anschlüsse (vorne), 1-3 Stromversorgungs-LED, 4-24 FRU-Name, A-5, A-17 Stromverteilungsplatine UUID (Universal Unique Identifier), 2-31, 2-33 Ausbau, 6-20 Einbau, 6-23 FRU-Name, A-7, A-19 Verriegelungskabel für die obere Abdeckung, 1-3 Überblick, 1-2 Virtueller Schlüsselschalter, 2-25, 5-8, 5-11...
  • Seite 248 Index-8 SPARC Enterprise T5140 und T5240 Server – Wartungshandbuch • Oktober 2008...
