Alfa Network R36 Installationshilfe

Diese Anleitung herunterladen

Installationshilfe: WLAN ROUTER

Folgend stellen wir Ihnen eine bebilderte Anleitung zur Installation und Konfiguration des

ALFA WLAN-Router in Kombination mit unserem High-Range Wifi Stick.

1. Schließen Sie den High-Range WLAN Stick an den USB –Port des WLAN-Routers an

2. Stecken Sie das Netzteil an den Router an

3. Verbinden Sie das kleine weiße Netzwerkkabel mit dem Router (mit einem Punkt markiert)

und Ihrem PC

4. Deaktivieren Sie ggf. das WLAN an Ihrem PC

5. Öffnen Sie Ihren Browser und tippen 192.168.2.1 in die Adresszeile ein

6. Der Benutzername ist admin und das Passwort ist ebenfalls admin

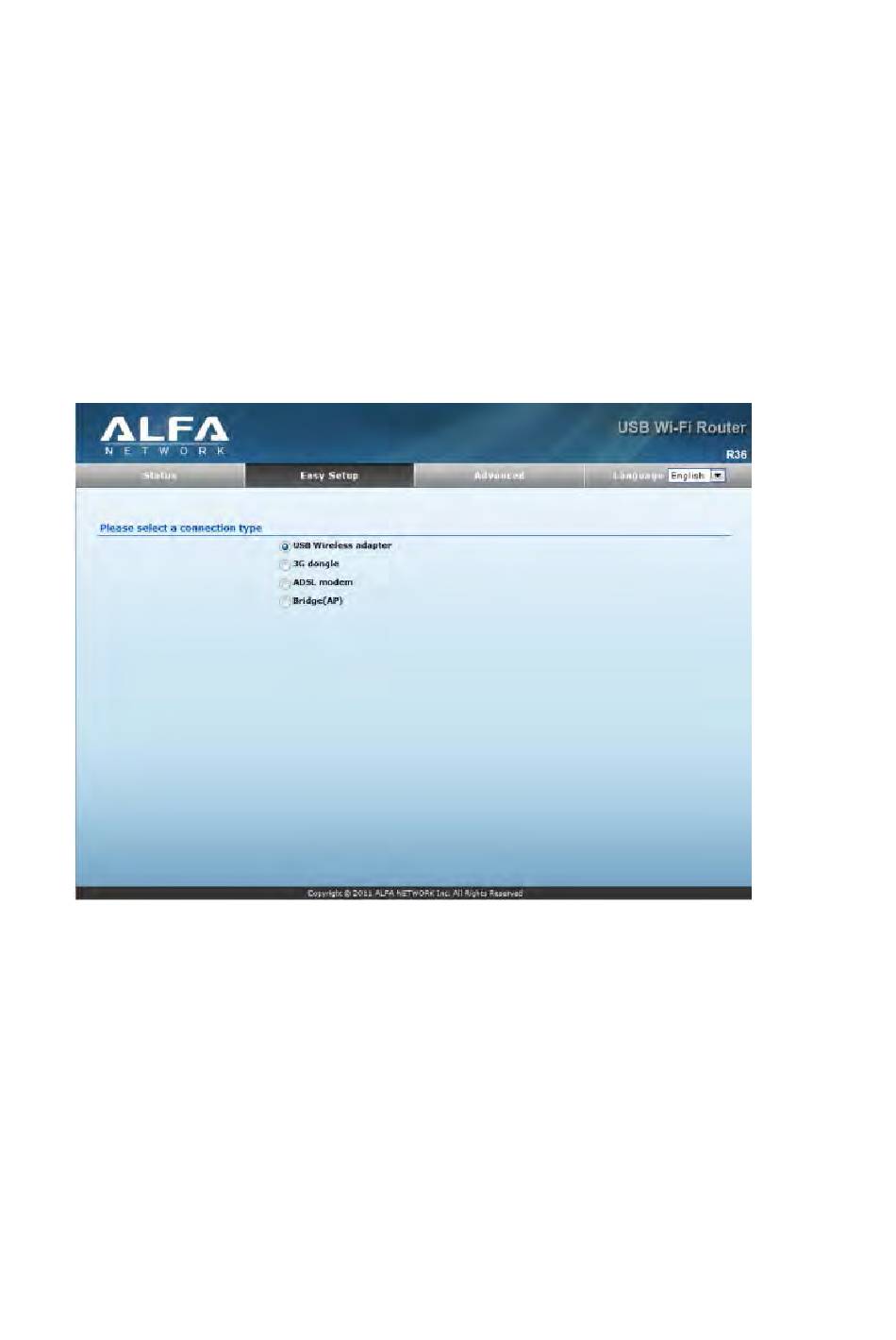

Wählen Sie nun in der Konfigurationsoberfläche unter „ Easy Setup Menü" den Menüpunkt „

USB Wireless Adapter" aus

Nun klicken Sie auf "Site Survey"

Seite 1 Installationshilfe: WLAN ROUTER Folgend stellen wir Ihnen eine bebilderte Anleitung zur Installation und Konfiguration des ALFA WLAN-Router in Kombination mit unserem High-Range Wifi Stick. 1. Schließen Sie den High-Range WLAN Stick an den USB –Port des WLAN-Routers an 2. Stecken Sie das Netzteil an den Router an 3.
Seite 2 Hier wählen Sie das Netzwerk aus zu welchem sie sich verbinden möchten und klicken dann auf "Select".
Seite 3 Passwort Ihrer Wahl ein. Das Passwort muss mindestens 8 Zeichen lang sein. Dann schließen sie die Konfiguration mit klicken auf "DONE" ab. 3) Nun können sie sich per WLAN mit dem R36 (Netzwerkname: ALFA_AP) verbinden. Diese Verbindung ist mit dem von ihnen gewählten Passwort gesichert. Damit ist der gröbste Teil fertig.
Seite 4 Dann "Site Survey" auswählen...
Seite 5 Das gewünschte WLAN Netzwerk auswählen und wieder "Select" klicken...
Seite 6 Bei "Pass Phrase" das Passwort dieses WLAN Netzwerks eintragen und "SAVE" klicken...
Seite 7 Dann noch "Activate/Save" klicken. Nun verbindet sich der R36 über den angeschlossenen WLAN Adapter zu dem neu ausgewählten WLAN Netzwerk. Wir hoffen, Ihnen mit dieser Schritt-für-Schritt Anleitung weitergeholfen zu haben. Ihr BONITO Team...
