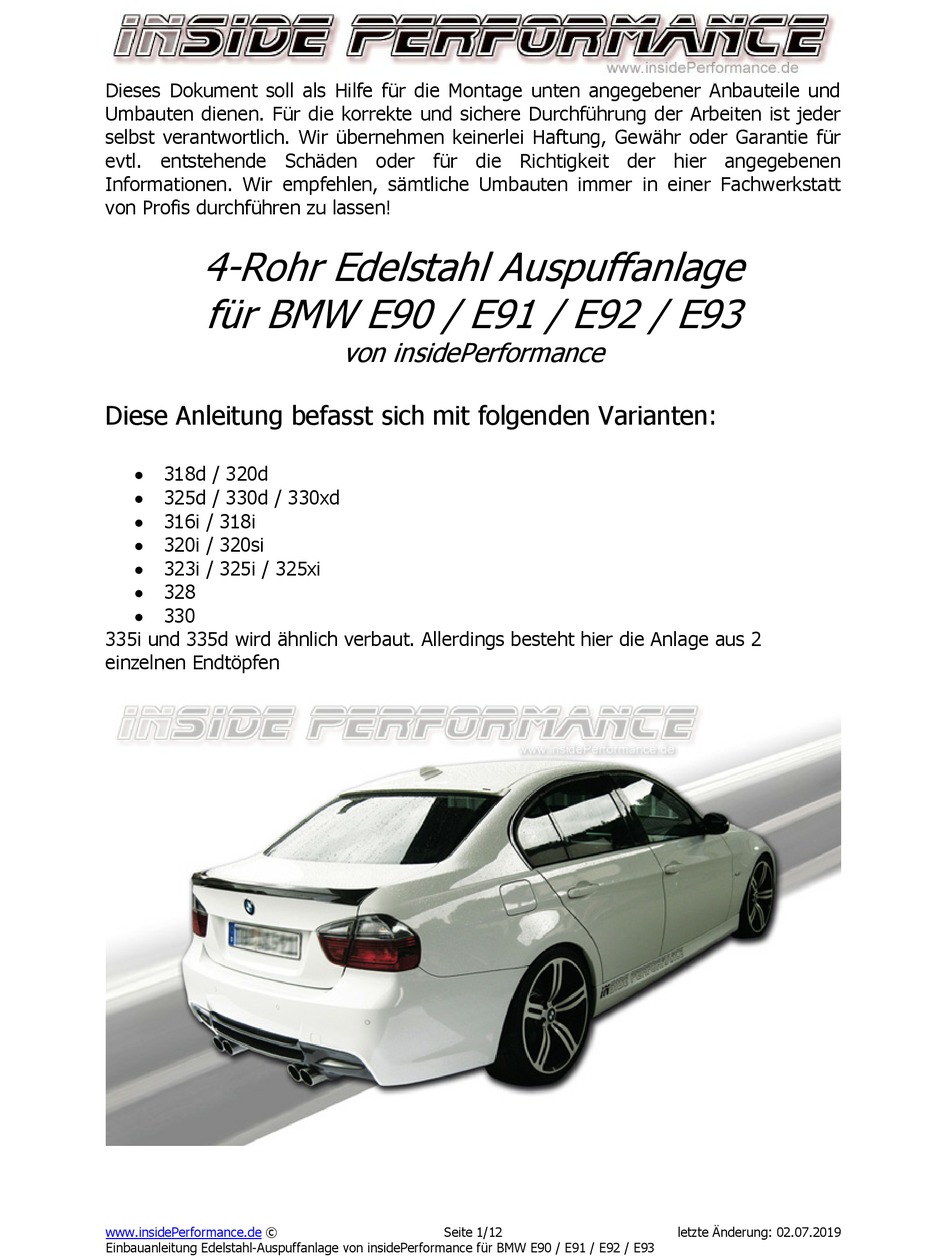

Dieses Dokument soll als Hilfe für die Montage unten angegebener Anbauteile und
Umbauten dienen. Für die korrekte und sichere Durchführung der Arbeiten ist jeder
selbst verantwortlich. Wir übernehmen keinerlei Haftung, Gewähr oder Garantie für
evtl. entstehende Schäden oder für die Richtigkeit der hier angegebenen
Informationen. Wir empfehlen, sämtliche Umbauten immer in einer Fachwerkstatt
von Profis durchführen zu lassen!
4-Rohr Edelstahl Auspuffanlage
für BMW E90 / E91 / E92 / E93
Diese Anleitung befasst sich mit folgenden Varianten:
318d / 320d
325d / 330d / 330xd
316i / 318i
320i / 320si
323i / 325i / 325xi
328
330
335i und 335d wird ähnlich verbaut. Allerdings besteht hier die Anlage aus 2
einzelnen Endtöpfen
www.insidePerformance.de
©
Einbauanleitung Edelstahl-Auspuffanlage von insidePerformance für BMW E90 / E91 / E92 / E93
von insidePerformance
Seite 1/12
letzte Änderung: 02.07.2019
Werbung
Inhaltszusammenfassung für inside performance 318d
- Seite 1 4-Rohr Edelstahl Auspuffanlage für BMW E90 / E91 / E92 / E93 von insidePerformance Diese Anleitung befasst sich mit folgenden Varianten: 318d / 320d 325d / 330d / 330xd 316i / 318i 320i / 320si 323i / 325i / 325xi ...
-
Seite 2: Benötigte Werkzeuge
Benötigte Werkzeuge Hebebühne / Wagenheber Auspuffschellen Flex / Trennschneider Wasserwaage Auspufffarbe schwarz Schrauben, Muttern und Unterlegscheiben M-Technik Heckschürze und unseren Performance- Look Einsatz für diese Schürze Drehmel / Schleifer bei einigen Fahrzeugen sind nicht alle Halterungen / Haltegummis standardmäßig verbaut. Dann müssen diese bei BMW nachträglich gekauft und nachgerüstet werden. - Seite 3 Vorbereitung Um auch ein bestmögliches optisches Ergebnis zu erziehen sollten die Teile der Anlage, die möglichst nicht auffallen sollen, mit matt schwarzem Auspufflack lackiert werden. Dabei ist speziell der Bereich um die Endrohre gemeint – also auf der linken Seite die Stirnseite des Endtopfes wo die Endrohre herauskommen und auf der rechten Seite der Bereich um die Endrohre.
- Seite 4 Demontage des Original-Schalldämpfers Zuerst die neue Anlage genau senkrecht unter die Haltepunkte / Halter anhalten und am Originalauspuff den Schnittpunkt markieren. Darauf achten, daß das übrig bleibende original Rohr weit genug in die Aufweitung/Muffe des neuen Auspuffes geschoben werden kann und nicht zu kurz abgetrennt wird: (wichtige Anmerkung zum Bild, da hier schon oft Nachfragen kamen: Es sind alle 4 Rohre angeschlossen und werden gleichmäßig mit Abgasen versorgt! Die rechten Rohre sind KEINE Attrappe!)
-
Seite 5: Vorbereitung Zur Montage
Vorbereitung zur Montage Die untere nicht sichtbare Kante der Heckschürze die im Innere des alten und auch neuen Diffusors sitzt muss etwas abgeschliffen werden: Die gesamte untere Kante sollte somit auf ca. 5mm Rest-Dicke reduziert werden – auch nach rechts und links auslaufend. Sollte der Diffusor nicht einwandfrei sitzen oder sich einwandfrei aufstecken lassen, so ist diese Kannte evtl. - Seite 6 Montage der neuen Anlage Nun den Diffusor probehalber vorsichtig aufstecken. Achtung: nicht einrasten lassen! Der Diffusor ist sonst nur sehr schwer wieder entfernbar! Die Plastikteile des Unterbodens beim Aufschieben nach unten biegen, da sie momentan noch nicht in den Diffusor passen und erst zurechtgeschnitten werden müssen. Nun kann man am Unterboden-Plastik genau markieren, welche Teile herauszutrennen sind.
- Seite 7 Sollte der Diffusor aus Teleranzgründen der Heckschürze oder auch der Lackierung nicht perfekt sitzen / einrasten, ggf. an den Distanz-Kanten des Diffusors oder der unteren Kannte der Heckschürze nochmals nacharbeiten. Jetzt den Diffusor wieder abnehmen. Nun die Halter mit Gummis vom demontierten original Endschalldämpfer nehmen und an der neuen Anlage befestigen.
- Seite 8 Nun den Diffusor erneut aufstecken (noch nicht komplett einrasten) und die Rohre ausrichten. Nun die Rohre ausrichten, dass diese gleichmäßig in den Aussparungen des Heckdiffusors sitzen und genügend Freiraum haben: www.insidePerformance.de © Seite 8/12 letzte Änderung: 02.07.2019 Einbauanleitung Edelstahl-Auspuffanlage von insidePerformance für BMW E90 / E91 / E92 / E93...
- Seite 9 Durch anhalten einer langen Wasserwaage oder eine geraden Latte unter alle 4 Rohre diese zueinander gerade ausrichten. Ggf. den Diffusor und die Unterbodenplatten in den nicht sichtbaren Bereichen etwas nacharbeiten, um für entsprechende Freigängigkeit zu sorgen. Nun nochmals die Länge der Anlage, also das hinausragen über die Heckschürze überprüfen.
- Seite 10 Der Plastik-Unterboden muss dabei IN / ÜBER dem Diffusor sitzen. Nun die entsprechenden Haltelöcher (siehe rote Markierung unten) in den Diffusor und ggf. auch in den Unterboden bohren. Für die äußeren beiden Schrauben rechts und links sind im Unterboden bereits Löcher und Blechgewinde im Unterboden vorhanden – darauf achten, dass die Löcher im Diffusor genau an den richtigen Positionen gebohrt werden.
- Seite 11 Fertig! Tipps zur Pflege unserer Anlagen findet ihr auf unserer Seite in einer separaten Anleitung. www.insidePerformance.de © Seite 11/12 letzte Änderung: 02.07.2019 Einbauanleitung Edelstahl-Auspuffanlage von insidePerformance für BMW E90 / E91 / E92 / E93...
- Seite 12 Viel Spaß und Erfolg, euer insidePerformance Team www.insidePerformance.de © Seite 12/12 letzte Änderung: 02.07.2019 Einbauanleitung Edelstahl-Auspuffanlage von insidePerformance für BMW E90 / E91 / E92 / E93...
