Inhaltszusammenfassung für NEW HOPE AND LIGHT Solarboot

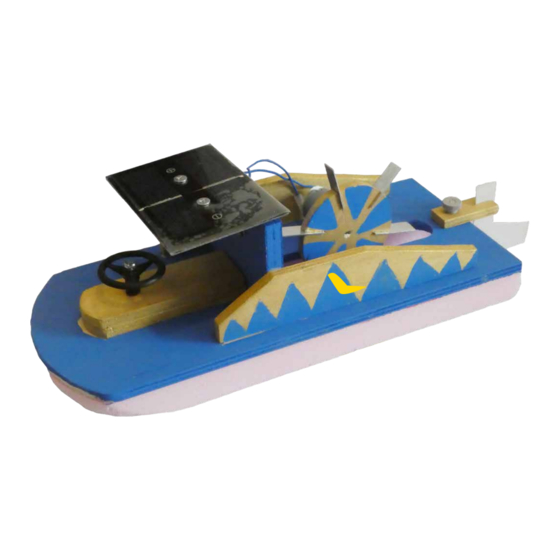

- Seite 1 Solarboot mit Schaufelrad Bauanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Hallo Solarboot-Profi der Zukunft! ................3 Die Teile des Boots ......................4 Werkzeuge ........................5 Materialien ........................7 Schritt 1: Bodenplatte abzeichnen .................8 Schritt 2: Bodenplatte aussägen und entgraten ..........9 Schritt 3: Solarständer vorbereiten ..............11 Schritt 4: Bootsteile abzeichnen und aussägen ..........13 Schritt 5: Schwimmkörper an Bodenplatte anbringen ........15 Schritt 6: Schaufelrad abzeichnen ................16... -
Seite 3: Hallo Solarboot-Profi Der Zukunft
Hallo Solarboot-Profi der Zukunft! Du willst ein Solarboot mit Schaufelrad bauen? Dann lies aufmerksam diese Seite! In dieser Anleitung findest du: Ein Bild vom Boot, wo die Namen aller Teile erklärt sind Werkzeuge, die du benötigst Materialien, die du benötigst eine Schritt-für-Schritt-Anleitung mit Bildern... -
Seite 4: Die Teile Des Boots
P) Befestigung des Schaufelrads Q) Befestigung der Solarzelle (Lochblech) R) Befestigung des Ruderhalters (Rändelmutter) T) Befestigung der Solarzelle (Senkkopf-Schrauben) U) Befestigung des Lenkers (Zylinderkopfschraube) V) Befestigung der Schaltdrähte am Motor (Silikonschlauch) W) Verbindung von Solarzelle und Motor (Schaltdrähte) Solarboot mit Schaufelrad – Bauanleitung... -
Seite 5: Werkzeuge
1 Feile oder Schleifpapier 1 Abisolierzange 1 Kreuzschraubendreher 1 Schlitzschraubendreher 1 Schere 1 Zirkel 1 Lineal 1 Bleistift 1 Blechschere 2 Zangen 1 wasserfeste Farbe 1 Pinsel 1 Styroporkleber 1 Alleskleber 1 Kreis-Schablone 1 Maschinenschraubstock 1 Schiebelehre Solarboot mit Schaufelrad – Bauanleitung... -
Seite 6: Weitere Werkzeuge
1 Unterleg-Holzplatte als Schutz für Arbeitsfläche 2 Brettchen zur Einspannhilfe 1 Schutzbrille 1 Maschinenschraubstock 1 Bohrer Wenn du dieses Zeichen siehst, musst du zur Ständerbohrmaschine. Hier sollst du immer mit einer erwachsenen Person zusammen arbeiten. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 7: Materialien
R) 3 Kunststoff-Rändelmuttern M4 S) 5 Spaxschrauben 3 x 12 mm T) 2 Senkkopfschrauben M4 x 12 mm U) 2 Zylinderkopfschrauben M4 x 20 mm V) 1 Silikonschlauch di/s 3/1 x 20 mm W) 0,3 m isolierter Schaltdraht Solarboot mit Schaufelrad – Bauanleitung... -
Seite 8: Schritt 1: Bodenplatte Abzeichnen
Ecken, wo die Linien sich treffen. Stich dann in die Bohrungen. des benötigten Bohrers hin. Hinweis: Achte darauf, dass die Schablone nicht verrutscht (mit Schraubzwinge befesti- gen. Sie soll keine Linien oder Markierungen verdecken.) Solarboot mit Schaufelrad – Bauanleitung... -
Seite 9: Schritt 2: Bodenplatte Aussägen Und Entgraten
Entgrate die beiden kleinen Bohrungen mit dem Gehe mit deiner Grundplatte an die Tischständerbohrmaschine. Ø 3,5 mm Loch. Handsenker. Dadurch werden die Ränder der Bohre mit einem Ø 20 mm Bohrer die Löcher glatt gemacht. zwei Bohrungen für die Aussparung. Solarboot mit Schaufelrad – Bauanleitung... - Seite 10 Schritt 2: Bodenplatte aussägen und entgraten Säge die Aussparung mit der Feinsäge aus. Säge die Rundung am Rand aus. Entgrate und schleife alle gesägten Kanten mit einer Feile oder Schleifpapier. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 11: Schritt 3: Solarständer Vorbereiten
Bohrungen vor . (blau) 29 mm, danach 59 mm und zeichne eine Linie durch sie hindurch. Jetzt messe von der lan- gen Seite (rot) aus einmal 9 mm und dann 19 mm auf der Linie. Solarboot mit Schaufelrad – Bauanleitung... - Seite 12 Schritt 3: Solarständer vorbereiten Entgrate die Löcher mit dem Handsenker. Gehe zur Tischständerbohrmaschine, spanne das Brett im Maschinenschraubstock ein. Bohre mit dem Ø 2 mm Bohrer alle 4 Löcher. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 13: Schritt 4: Bootsteile Abzeichnen Und Aussägen
Schneide die Schablone für die zwei Teile D aus. Zeichne die Umrisse von den Schablonen auf die Säge die Teile D, E und F aus. Entgrate die Kanten mit der Feile oder mit Schneide die Schablonen E und F aus. Leisten. Schleifpapier. Solarboot mit Schaufelrad – Bauanleitung... - Seite 14 Spanne jetzt Teil F ein und bohre ein Ø 4 mm Gehe an die Bohrmaschine, spanne das jeweilige Teil in den Maschinenschraubstock ein und bohre teile. Loch. Steche die Bohrungen für Löcher E und F vor. in beide Teile E Ø 3,5 mm Löcher. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 15: Schritt 5: Schwimmkörper An Bodenplatte Anbringen
Danach säge und feile am Heck, so dass es drücke sie ca. zwei Minuten fest. Achte darauf, Styroporstreifen halbrund ab. bündig ist. dass sie vorne bündig sind. Beschwere sie mit einem schweren Gegenstand, um sie anzu- drücken. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 16: Schritt 6: Schaufelrad Abzeichnen
Steche mit der Spitze in die Mitte des Holzstücks und zeichne einen Kreis. es mit den anderen beiden Ecken, so dass ein neuen Schnittpunkt und mache einen Kreis. Kreuz entsteht. Mach immer so weiter, bis der Kreis aus 6 gleich großen Teilen besteht. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 17: Schritt 7: Schaufelrad Aussägen
Zeichne von jeder der 6 markierten Stellen auf Gehe zur Tischständerbohrmaschine. Bohre das Säge die vier Ecken so ab, dass der Kreis ganz dem Kreis einen 10 mm langen Strich in Ø 4 mm Loch. bleibt. Richtung zur Mitte. Solarboot mit Schaufelrad – Bauanleitung... - Seite 18 Schritt 7: Schaufelrad aussägen Säge die neu entstandenen „Ecken“ ab, siehe Säge die 6 Einschnitte für die Schaufeln Entgrate das Teil mit Schleifpapier oder mit einer Zeichnung. 10 mm tief. Feile. Am Ende soll es rund sein. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 19: Schritt 8: Bootsteile Streichen
Schritt 8: Bootsteile streichen Das machst du: anmalen Du brauchst: alle Holzteile, Farbe, Pinsel, Wasser Male die Teile von allen Seiten mit wasserfester Wasche die Pinsel gut aus. Farbe an. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 20: Schritt 9: Solarzelle An Solarständer Anbringen
Schraube die Lochstäbe mit den Spaxschrauben Danach stecke das Solarmodul mit zwei Senk um, so dass eine Ecke entsteht (90 Grad). Du an den Solarständer K. kopfschrauben an das Lochblech. kannst einen Maschinenschraubstock und einen Hammer benutzen. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 21: Schritt 10: Kabel An Solarzelle Anbringen
Klemme je einen Draht an den Pluspol und einen ihn. Abisolierzange jeweils an beiden Enden. Draht an den Minuspol unter die Metalllochstäbe. Ziehe die zwei Kunststoff-Rändel-Muttern von unten fest. Achte darauf, dass es einen guten Kontakt gibt. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 22: Schritt 11: Bootsteile Zusammenkleben
Grundplatte und drücke sie fest. Markierungen der Grundplatte. Boot anschließend. Stecke einen Nagel durch die Löcher, damit du Achtung: Das Solarmodul soll nach vorne sicher sein kannst, dass die Löcher übereinander schauen. sind. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 23: Schritt 12: Ruder Ausschneiden
Du brauchst: Polystyrolplättchen 60 x 45 x 1mm (L), Lineal, Schere Zeichne mithilfe eines Lineals die Maße des Schneide das Ruder mit einer Schere zurecht. Hier siehst du die Maße des Ruders. Ruders auf das Polystyrolplättchen. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 24: Schritt 13: Schaufelrad Mit Schaufelblechen Versehen
Du brauchst: 2 Alublechstreifen 100 x 10 x 0,8 mm (J), Holzrad, (Blech-) Schere, Hammer, Feile oder Schleifpapier Messe und zeichne auf jeden Alublechstreifen Schneide sie mit einer Schere in Stücke. Entgrate sie und schlage sie mit dem Hammer 6 gleiche Stücke von 30 mm. glatt. Solarboot mit Schaufelrad – Bauanleitung... - Seite 25 Schritt 13: Schaufelrad mit Schaufelblechen versehen Spanne das Holzrad in den Maschinenschraub stock ein. Haue die Aluteile mit dem Hammer in die Aussparungen. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 26: Schritt 14: Lenkrad Anbringen
Gehe zur Ständerbohrmaschine und bohre Nehme eine Zylinderkopfschraube M4 x 20 mm. Befestige das Lenkrad an dem Teil E in der Boh mit einem Ø 4 mm Bohrer das Lenkrad durch. rung Ø 3,5 mm. Solarboot mit Schaufelrad – Bauanleitung... -
Seite 27: Schritt 15: Schaufelrad Ans Boot Anbringen
Schraube den Sockel mit der Spaxschraube Schneide den Silikon-Kupplungsschlauch in zwei Schiebe die 5 mm langen Silikonschläuche über 3 x 12 mm an. Er soll parallel zur Aussparung sein. 5 mm lange Teile. die Schaltdrähte. Solarboot mit Schaufelrad – Bauanleitung... - Seite 28 Nimm die Reduzierhülse und stecke sie in das Stecke den Motor in die Halterung und stecke das schiebe die Silikonschläuche auf die Motor- Schaufelrad. Schaufelrad auf die Welle. klemmen. Achtung das Schaufelrad soll frei laufen in der Aussparung! Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 29: Schritt 16: Ruder Fertig Machen Und Anbringen
Stecke das Ruder in die Spalte. Falls das Ruder schwer reingeht, säge den Beginn Lineals eine Mittellinie auf der Längsseite. Sie soll 12 mm lang sein. der Aussparung noch ein bißchen aus. Markiere das Ende mit einem Kreuz. Solarboot mit Schaufelrad – Bauanleitung... - Seite 30 Schritt 16: Ruder fertig machen und anbringen Jetzt kannst du das Boot oben schwimmen lassen! unten Schraube das Holzteil mit einer Zylinderkopf schraube auf der Grundplatte von unten fest und befestige es von oben mit der Rändelmutter M4. Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 31: Anhang I: Wichtige Fachwörter
Wenn du etwas montierst, dann bringst du Teile von etwas zusammen. Zum Beispiel, wenn du zwei Hölzer zusammen schraubst. sägen Mit einer Säge kannst du stabile Materialien teilen, dann sägst du. schleifen Beim Schleifen machst du unebene Stellen an einem Holzstück glatt. Solarboot mit Schaufelrad – Bauanleitung... - Seite 32 Strom fließt. Schraube Dicke 3 mm, Länge 12 mm Die Schraube ist 3 mm dick (Durchmesser) und 12 mm lang 3 x 12 mm Schraube M4 M4 heißt, dass die Schraube 4 mm dick ist (Durchmesser). Solarboot mit Schaufelrad – Bauanleitung...
-
Seite 33: Anhang Ii: Aufgaben Der Bootsteile
Die Solarzelle macht aus der Energie der Sonne elektrischen Strom. Sie versorgt dein Boot mit Solarstrom. 1 Solarmotor + Sockel Solarmotor und Sockel Der Motor wandelt elektrischen Strom in Bewegung um, und treibt das Boot an. Solarboot mit Schaufelrad – Bauanleitung... - Seite 34 3/1 x 20 mm drähte am Motor draht gezogen. So ist die Verbindung stabiler. 0,3 m isolierter Verbindung von Solar Der Schaltdraht leitet den Strom von der Schaltdraht zelle und Motor Solarzelle zum Motor. Solarboot mit Schaufelrad – Bauanleitung...
- Seite 35 www.newhopeandlight.com, E: info@newhopeandlight.com T: +49 (0)30 54 833 476...
