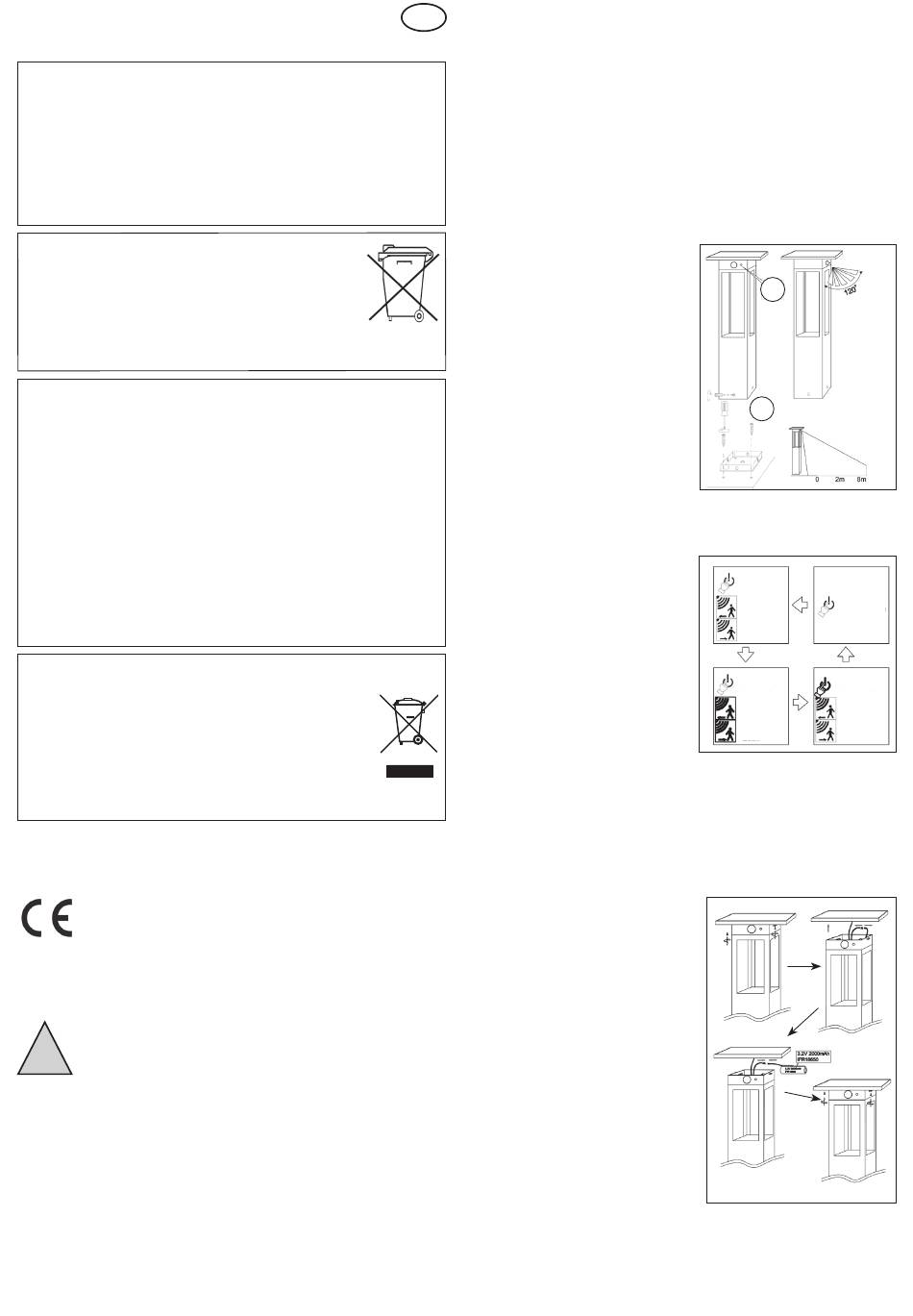

esotec Tarano Serie Bedienungsanleitung

Bedienungsanleitung
Solar PIR Standleuchte „Tarano"
Kundenbetreuung:
Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns einfach!
esotec GmbH, Industriegebiet Weberschlag 9, D-92729 Weiherhammer
Internet: www.esotec.de
Per Telefon: 09605-92206-0
Per e-mail bei Ersatzteilbestellungen: ersatzteil@esotec.de
Per e-mail bei Fragen zum Produkt: technik@esotec.de
Internet: www.esotec.de
Hersteller Art.-Nr: 102743 „Tarano 44"
Hersteller Art.-Nr: 102745 „Tarano 84"
Batterie-Rücknahme
Batterien dürfen nicht mit dem Hausmüll entsorgt wer-
den. Der Verbraucher ist gesetzlich verpflichtet, Batterien
nach Gebrauch zurückzugeben, z.B. bei den öffentlichen
Sammelstellen oder dort, wo derartige Batterien verkauft
werden.
Schadstoffhaltige Batterien sind mit dem Zeichen „durchge-
strichene Müll tonne" und einem der chemischen Symbole
versehen.
Warnung:
- Akkus gehören nicht in Kinderhände. Lassen Sie nie Akkus offen her-
umliegen, es besteht die Gefahr, das sie von Kindern oder Haustieren
verschluckt werden.
- Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer gewor-
fen werden. Es besteht Explosionsgefahr!
- Auslaufende oder beschädigte Akkus können bei Berührung mit der
Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall
geeignete Schutzhandschuhe.
- Es dürfen beim Wechseln der Akkus nur baugleiche Akkus verwendet
werden. Es dürfen auf keinen Fall Batterien eingesetzt werden, da
diese nicht aufladbar sind.
- Achten Sie beim Einlegen oder Anschluss der Akkus auf richtige
Polung.
- Bei längerem Nichtgebrauch (z.B. Lagerung) entnehmen Sie die einge-
legten Akkus, um Schäden durch auslaufende Akkus zu vermeiden.
Entsorgung:
Werter Kunde,
eine fachgerechte Entsorgung von Altgeräten ist Pflicht!
Sollten Sie sich einmal von diesem Artikel trennen wollen,
so bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet wer-
den können.
Entsorgen Sie ihn daher nicht in der Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektrogeräte zu.
Vielen Dank für Ihre Mithilfe!
1. Einführung
Sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts.
Sie haben ein Produkt erworben, welches nach dem heutigen Stand der
Technik gebaut wurde.
Das Produkt erfüllt die Anforderung der geltenden europäi-
schen und nationalen Richtlinien. Die Konformität wurde nach-
gewiesen, die entsprechenden Erklärungen und Unterlagen
sind beim Hersteller hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten.
2. Sicherheitshinweise
Der Garantieanspruch und die Gewährleistung erlischt
!
bei Schäden am Produkt, die durch Nichtbeachten dieser
Bedienungsanleitung verursacht werden. Wir haften nicht für
Folgeschäden, die sich daraus ergeben!
Gleiches gilt bei Sach- oder Personenschäden, die durch unsach-
gemäße Handhabung oder Nichtbeachten der Sicherheitshinweise ver-
ursacht werden.
- Ein eigenmächtiges Umbauen oder andere Veränderungen am Produkt
sind nicht zulässig. In diesem Fall erlischt der Garantieanspruch und die CE
Zulassung.
- Achten Sie darauf, dass die Leuchte nicht in Kinderhände gelangt, sie ist kein
Spielzeug!
- Halten Sie Plastikfolien oder anderes Verpackungsmaterial fern von Kindern,
es besteht Erstickungsgefahr.
- Dieses Produkt ist nur für den Einsatz im privaten Bereich geeignet!
D
3. Bestimmungsgemäße Verwendung
Das im Oberteil eingebaute Solarmodul wandelt Sonnenlicht in elektrischen
Strom um. Mit dieser gewonnenen Energie wird der eingebaute Akku aufge-
laden.
Die Leuchte kann je nach Jahreszeit und Montageort in drei unterschiedlichen
Betriebsarten betrieben werden. Diese Betriebsarten können bequem durch
einen Taster am PIR Sensor gewählt werden.
Bei leerem Akku schaltet sich die Leuchte automatisch aus. Die Solarleuchte
ist für den ganzjährigen Außenbetrieb geeignet. Die nächtliche Leuchtdauer
ist stark von der Sonneneinstrahlung und dem Einstrahlwinkel auf das
Solarmodul am Tag abhängig. Solarleuchten müssen immer schattenfrei
im Sonnenlicht aufgestellt werden. Ein Betrieb an Nordseiten oder im
Schatten von Bäumen oder Sträucher ist nicht empfehlenswert!
4. Inbetriebnahme
1. Nehmen Sie die Teile vorsichtig aus
der Verpackung heraus.
2. Montieren Sie die Leuchte mittels der
mitgelieferten Schrauben und Dübel
am vorgesehenen Ort (Bild 1).
Hinweis:
LiFePO
4
hierbei
des Bewegungssensors.
Erfassungswinkel beträgt 120° und
die Reichweite max. 8 m.
3. Über den Taster beim PIR Sensors
(Bild 2) können 3 unterschiedliche
Betriebsmodi gewählt werden. Das
Solarmodul sollte dabei abgedeckt
sein. Gehen Sie dabei wie folgt vor:
Hinweis: Beim Einschalten und wechseln der Betriebsmodi leuchtet die
Lampe erst eine kurze Zeit, bis der entsprechende Modus aktiviert ist.
- Taster drücken: (Modus A): Lampe
leuchtet bei Dunkelheit nicht, bei
Bewegung leuchtet die Lampe
mit 600 lm, 10 Sek. nach letzter
Bewegung schaltet das Licht aus!
- Taster drücken: (Modus B): Lampe
leuchtet bei Dunkelheit gedimmt
mit 20 lm, bei Bewegung leuchtet
die Lampe mit 400 lm, 10 Sek.
nach letzter Bewegung leuchtet die
Lampe wieder gedimmt mit 20 lm.
- Taster drücken: (Modus C): Lampe
leuchtet bei Dunkelheit immer mit
100 lm. Der PIR Sensor ist ausge-
schaltet.
- Taster drücken: Lampe ausgeschaltet, Akku wird dennoch geladen!
Hinweis: Die Leuchtdauer ist stark abhängig von der Intensität und Dauer
der Sonneneinstrahlung am Tage. In den Wintermonaten ist generell mit
weniger Leuchtdauer zu rechnen. Sollte die Leuchte am ersten Abend
noch nicht leuchten, warten Sie bitte einen Sonnentag ab.
5. Wechseln des Akkus
1. Schalten Sie die Leuchte mit dem
Taster neben dem PIR Sensor aus.
2. Lösen Sie die beiden Schrauben an
der Unterseite des Solarmoduls und
nehmen Sie den Deckel ab.
3. Nehmen Sie den alten Akku heraus
und lösen Sie die Steckverbindung.
4. Ersetzen Sie den Akku durch einen
baugleichen Typen und verbinden
Sie die Steckverbindung wieder.
Hinweis: Die Steckverbindung ist
verpolungsgeschützt. Bitte keine
Gewalt anwenden!
5. Setzen Sie den Deckel wieder auf und
drehen Sie die Schrauben wieder mit
einem passenden Schraubendreher
ein.
6. Schalten Sie nun die Leuchte wieder über den Taster am PIR-
Bewegungssensor in den gewünschten Betriebsmodus (siehe Punkt 4).
Hinweis: Verbrauchte Batterien oder Akkus müssen umweltgerecht ent-
sorgt werden und gehören nicht in den Hausmüll. Ihr Händler ist gesetzlich
verpflichtet die alten Akkus zurückzunehmen.
Bitte beachten Sie
den Erfassungsbereich
Der
2.
1.
Modus A
eingeschaltet
AUS
Helles Licht
mit 600 lm
AUS
drücken drücken
Modus B Modus C
Helles Licht
mit 400 lm
Dauerlicht
Orientierungs
mit 100 lm
Licht mit
20 lm
