Digitus RS232 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Digitus Anleitungen
  4. Adapter
  5. RS232
  6. Bedienungsanleitung

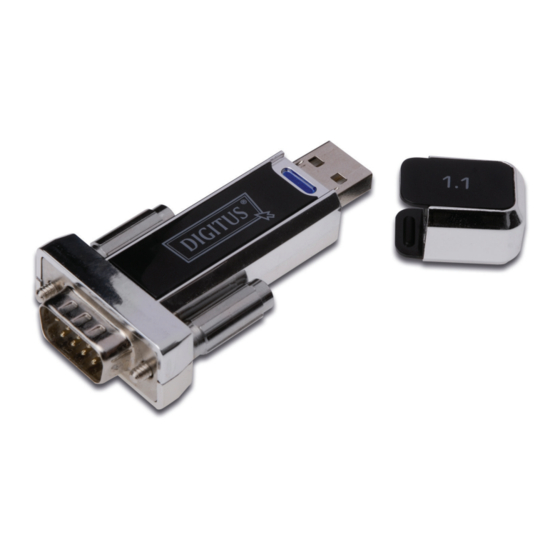

Digitus RS232 Bedienungsanleitung

Usb zu seriell konverter
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
USB ZU SERIELL
KONVERTER
Bedienungsanleitung
(DA-70155-1)

Werbung

loading

Verwandte Anleitungen für Digitus RS232

Inhaltszusammenfassung für Digitus RS232

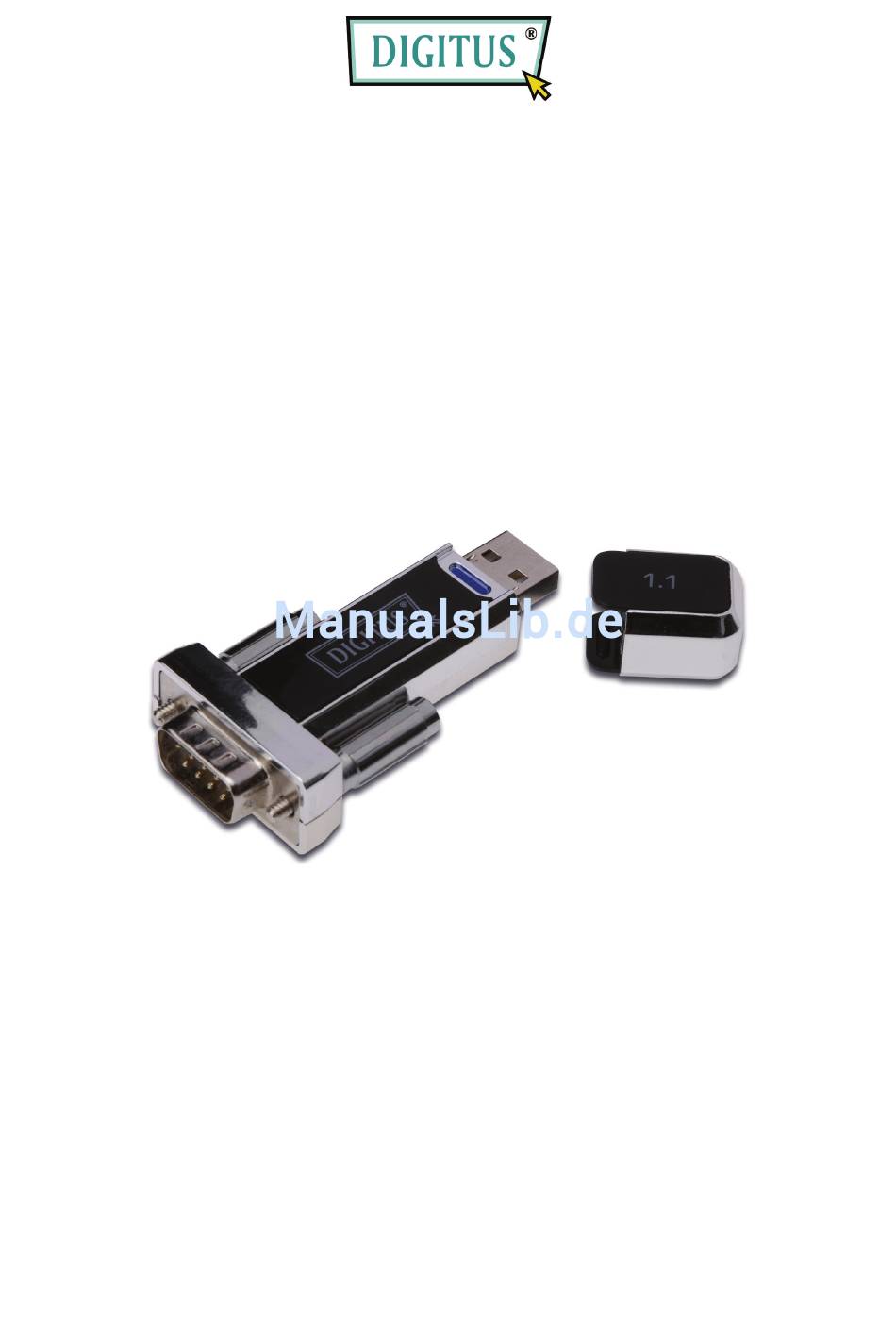

  • Seite 1 USB ZU SERIELL KONVERTER Bedienungsanleitung (DA-70155-1)

  • Seite 2: Produkteigenschaften

    3. Treiberinstallation (WIN2000) 4. Wechseln des COM-Ports 5. Installation des seriellen RS232-Geräts 1. Produkteigenschaften • Kompatibel zur USB Spezifikation Revision 1.1 • Unterstützt die RS232 serielle Schnittstelle • Datenübertragungsgeschwindigkeit über 1 Mbps • Unterstützt externe Wake-up und Energiesparfunktion 2. Systemanforderungen •...
  • Seite 3 5. Verbinden Sie das USB Seriell Kabel mit dem USB Port und benutzen Sie den Wizard-Hartwareassistenten zur Installation des neuen Geräts. Klicken Sie auf „Next/Weiter“, um fortzufahren. 6. Klicken Sie auf „Next/Weiter“, um fortzufahren. Wählen Sie „Suche nach einem passenden Treiber für mein Gerät (empfohlen)“ aus...
  • Seite 4 7. Windows erkennt den Treiber, klicken Sie auf „Next/Weiter“, um mit der Installation fortzufahren. 8. Klicken Sie auf „Fertigstellen“, um fortzufahren und lassen Sie Windows die benötigten Dateien auf Ihre Festplatte kopieren.
  • Seite 5 USB Schnittstelle überprüfen. 4. Treiberinstallation (Windows7/8) Gehen Sie folgendermaßen vor, um den Windows 7/8 Treiber des USB-RS232-Konverters zu installieren: 1. Schalten Sie Ihren Computer ein und stellen Sie sicher, dass der USB Port aktiviert ist und korrekt funktioniert. 2. Verbinden Sie bitte während der Installation das USB Seriell Kabel NICHT mit Ihrem Computer.
  • Seite 6 4. Wenn die Installation abgeschlossen ist wird ein Abschluss-Fenster angezeigt. 5. Klicken Sie nach der Installation auf „Fertig“...
  • Seite 7 6. Stecken Sie den USB zu RS232 Konverter in den USB-Port und drücken Sie die Windows-Start-Taste, um das Start-Menü zu öffnen und wählen Sie "Systemsteuerung" 7. Aus dem Fenster der Systemsteuerung wählen Sie Hardware und Sound...
  • Seite 8 8. Im nächsten Fenster wählen Sie Geräte-Manager 9. Sie können unter dem Menüpunkt „Geräte-Manager“ die erfolgreiche Installation der seriellen USB Schnittstelle überprüfen.
  • Seite 9 4. Wechsel des COM-Ports 1. Für Windows 2000, Windows XP, Windows 7, Windows 8 folgen Sie bitte den folgenden Schritten: (1) Klicken Sie bitte auf Geräte-Manager/Geräte nach Verbindung/Ports (COM und LPT). (Abbildung 1) (Abbildung 1) (2) Doppelklicken Sie auf „Prolific USB-to- serial Com port (COM3)“. Gehen Sie dann auf “Eigenschaften”.
  • Seite 10 Sie bitte das Gerät und installieren es erneut. 5. Installation des seriellen RS232-Geräts Befolgen Sie bitte die folgenden Schritte, um Ihr serielles RS232-Gerät (d. h. Modem) mit dem USB Port Ihres Computers zu verbinden: 1. Schalten Sie Ihr Modem aus. Verbinden Sie den DB 9-Stecker des seriellen USB Kabels mit Ihrem Modem.
  • Seite 11 B. MAC-Treiber 1. Überblick 2. Produkteigenschaften 3. Systemvoraussetzungen 4. Treiberinstallation 1. Überblick Mit diesem Gerät können Sie ganz einfach den Universal Serial Bus (USB) mit der seriellen Port-Schnittstelle verbinden. Der Vorteil des USB Ports bietet Anwendern die Möglichkeit, die peripheren Schnittstellen mit den seriellen Port-Schnittstellen auf einfache Art und Weise zu nutzen, die Plug-and- Play und Hot-Swap-Funktion umfasst.

  • Seite 12: Treiberinstallation

    2. Produkteigenschaften  Kompatibel zur USB Spezifikation Revision 1.1  Unterstützt die RS232 serielle Schnittstelle  Datenübertragungsgeschwindigkeit über 1 Mbps  Unterstützt externe Wake-up und Energiesparfunktion 3. Systemanforderungen  Power G3 OR G4 CPU or higher or compatible system  Available USB port ...
  • Seite 13 5. Um sicherzustellen, dass Ihr Computer das Gerät korrekt nutzen kann, müssen Sie das Apple-System Profiler-Gerät und Laufwerke überprüfen. Das USB-Gerät wird angezeigt. C. Linux Treiber Wir setzen voraus, dass Sie bereits eine PL-2303X/H Linux-Treiberquelle besitzen und wissen, wie diese unter Linux funktioniert, daher folgt nur eine Erklärung, wie das Gerät mit unserem Treiber zu verbinden ist.
  • Seite 14 5. Klicken Sie auf „Apply/Anwenden“ und „Close/Schließen“, um den Setup-Wizard zu verlassen. 6. Um StartAppletsNetworkModem Lights-Modemleuchten auszuführen, erscheint ein kleines Icon links unten in der Steuerleiste. Wenn Sie die Internetverbindung herstellen wollen, können Sie auf das grüne Licht zum Einwählen klicken. Danach können Sie die Internetanwendungen und den Internetbrowser starten.
