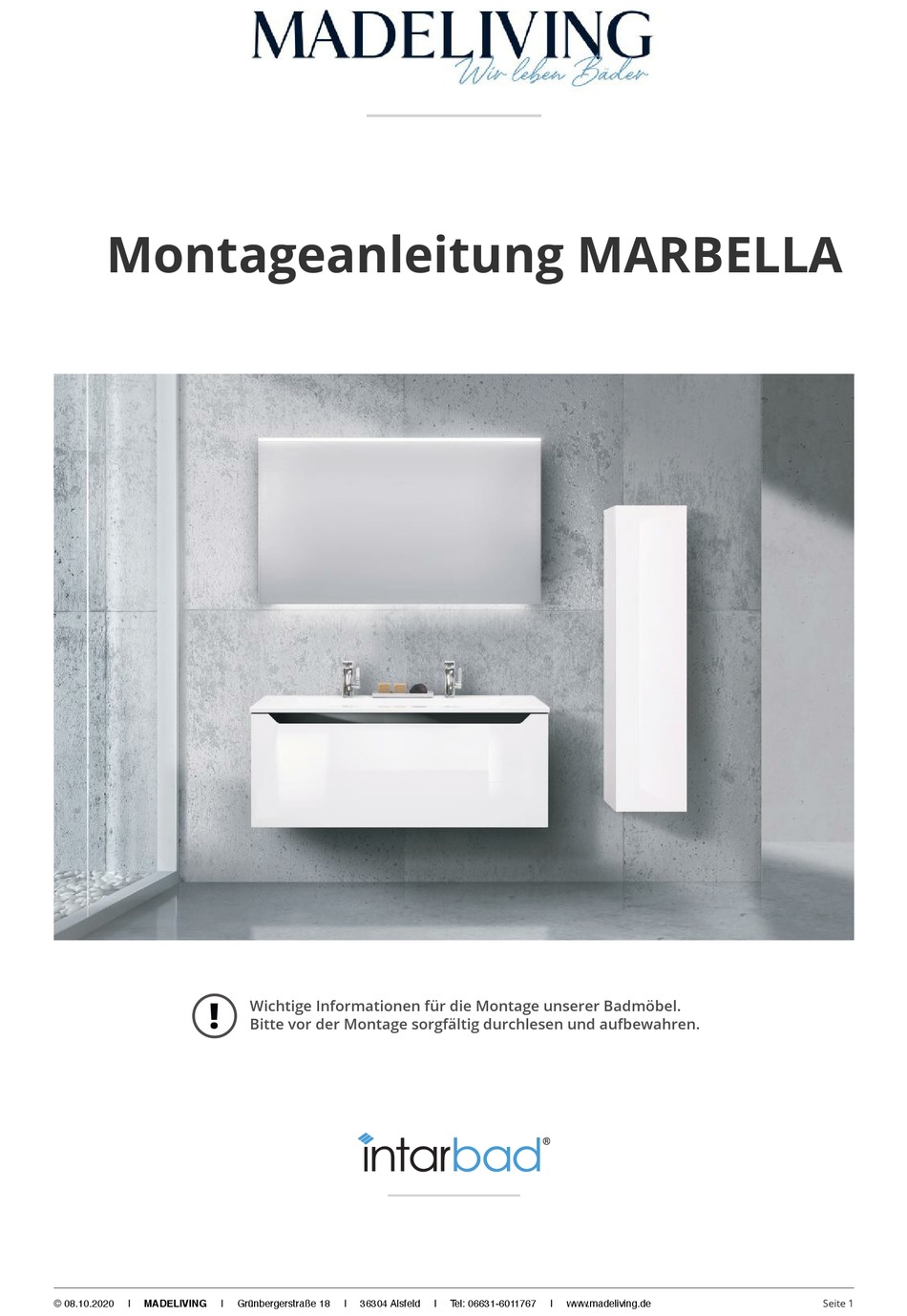

- Seite 1 !"#$%&'%#(')$*#& !+,-.//+ Wichtige Informationen für die Montage unserer Badmöbel. Bitte vor der Montage sorgfältig durchlesen und aufbewahren. Seite 1 © 08.10.2020 MADELIVING Grünbergerstraße 18 36304 Alsfeld Tel: 06631-6011767 www.madeliving.de...
-
Seite 2: Sicherheitshinweise
Montageanleitung MARBELLA Montageanleitung MARBELLA Bitte prüfen Sie vor Montagebeginn Ihre Badezimmermöbel auf mögliche Beschädigungen. Schäden an bereits montierten Möbelteilen können wir als Reklamation nicht anerkennen! Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen. Sicherheitshinweise: Die Montage darf nur von fachkundigen Personen durchgeführt werden. -
Seite 3: Montage Von Lichtspiegeln
Montageanleitung MARBELLA Wichtige Informationen für die Montage unserer Badmöbel. Montageanleitung Lichtspiegel Bitte vor der Montage sorgfältig durchlesen und aufbewahren. Wichtige Informationen für die Montage unserer Badmöbel. Bitte vor der Montage sorgfältig durchlesen und aufbewahren. Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen. - Seite 4 Montageanleitung MARBELLA Montageanleitung Waschtischunterschränke Wichtige Informationen für die Montage unserer Badmöbel. Bitte vor der Montage sorgfältig durchlesen und aufbewahren. Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen. Montage von Waschtischunterschränken Auszug vom Korpus demontieren / aushängen (Abb.1). ...
- Seite 5 Montageanleitung MARBELLA Montageanleitung Waschtischunterschränke Abb. 1 Demontage der Auszüge Auszug des Unterschrankes nach Auszug an beiden Seiten festhalten, vorne ausziehen – öffnen diesen mit Schwung nach oben anhe- ben (der Auszug ist nur eingeklickt, Sie lösen damit den Klickmechanismus). Auszug herausnehmen (siehe Video auf unserer Online-Seite „Montage-...
- Seite 6 Montageanleitung MARBELLA Montageanleitung Waschtischunterschränke Abb. 3 Höhenverstellung der Auszüge 3b. Höhe mit der unteren 3a. obere Schraube etwas lösen, Schraube ausrichten. damit die Front verstellt werden kann. 3c. Dies an beiden Seiten der Schubladen- zarge vornehmen. Anschließend die obere Schraube wieder festziehen und die Stell- schrauben mit den vorhandenen Abdeck- kappen (Abb.
- Seite 7 Montageanleitung MARBELLA Montageanleitung Waschtischunterschränke Abb. 4 Montage und Einstellung der Schrankaufhänger WT-Unterschran Montage Einstellung Tiefeneinstellung Höheneinstellung Abb. 5 Montagewinkel Abb. 6 Waschtisch-Montage / anschrauben Abdichten zur Wand mit Silikon Seite 7 © 08.10.2020 MADELIVING Grünbergerstraße 18 36304 Alsfeld Tel: 06631-6011767...
- Seite 8 Montageanleitung MARBELLA Montageanleitung Waschtischunterschränke Lieferumfang / Montagezubehör Lieferumfang / Montagezubehör Abb. 6 Abb. 7 Montageplatte Pro Schrankaufhänger 1 Schrauben 8 mm Abdeckkappe Dübel 8 mm Abb. 12 Abb. 8 Abdeckkappe für Pro Griff je nach Griffmodell Stellschrauben 2-4 Schrauben (je 2 Stück pro Auszug) Seite 8 ©...
- Seite 9 Montageanleitung MARBELLA Montageanleitung Seitenschränke Wichtige Informationen für die Montage unserer Badmöbel. Bitte vor der Montage sorgfältig durchlesen und aufbewahren. Produktabbildung ist beispielhaft und kann vom bestellten Modell abweichen. Montage von oberschränken Tür(en) vom Korpus demontieren, vorsichtig behandeln und nicht auf die Kanten stellen (Abb.
- Seite 10 Montageanleitung MARBELLA Montageanleitung Seitenschränke Abb. 1 Montage / Demontage Scharniere Montage Demontage Abb. 2 Schrankaufhänger Seitenschrank links rechts Seite 10 © 08.10.2020 MADELIVING Grünbergerstraße 18 36304 Alsfeld Tel: 06631-6011767 www.madeliving.de...
- Seite 11 Montageanleitung MARBELLA Montageanleitung Seitenschränke Abb. 3 Justieren von Schrankaufhängern Höhenverstellung Tiefenverstellung Fixierung an der Montageplatte Linksdrehung – nach unten Rechtsdrehung – nach oben Abb. 4 Türen ausrichten Tiefeneinstellung Höheneinstellung Einstellung rechts / links Seite 11 © 08.10.2020 MADELIVING Grünbergerstraße 18...
-
Seite 12: Lieferumfang / Montagezubehör
Abb. 7 Montageanleitung MARBELLA Lieferumfang / Montagezubehör Schrauben 8 mm Lieferumfang / Montagezubehör Dübel 8 mm Montageanleitung Seitenschränke Abb. 8 Abb. 5 Abb. 5 Lieferumfang / Montagezubehör Pro 20 cm Spiegeltür 1 Scharnier ohne Feder Pro Schrankaufhänger Pro 20 cm Spiegeltür 1 Scharnier ohne Feder 1 Abdeckkappe Abb.
