Inhaltszusammenfassung für Kessebohmer TM Q70 Lift

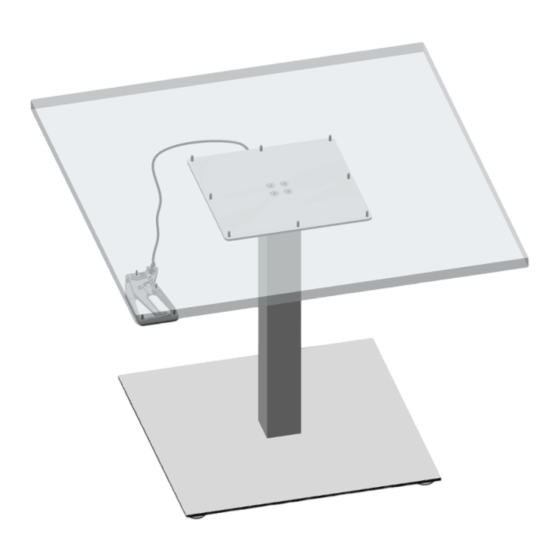

- Seite 1 Montageanleitung Monosäule TM Q70 Lift 873 192 120 0000...
- Seite 2 Vielen Dank, dass Sie sich für ein Produkt des Unternehmens Kesseböhmer Ergonomietechnik GmbH entschieden haben. Dieses Produkt wurde nach modernen Fertigungsverfahren und umfangreichen Qualitätssicherungsmaßnahmen hergestellt. Wir versprechen Ihnen ein Produkt auf höchstem Qualitätsniveau. Sollten Sie Fragen, Wünsche oder Anregungen haben, so sprechen Sie uns bitte an, wir stehen Ihnen jederzeit zur Verfügung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Informationen zur Montageanleitung ............. 3 Lieferumfang und benötigtes Material ............4 Lieferumfang Variante 1 ..................4 Benötigtes Befestigungsmaterial (nicht im Lieferumfang enthalten) ....4 Benötigtes Werkzeug (nicht im Lieferumfang enthalten) ........5 Sicherheit ......................6 Personalanforderungen ..................6 Persönliche Schutzausrüstung ................ -
Seite 4: Lieferumfang Und Benötigtes Material
Lieferumfang und benötigtes Material Lieferumfang und benötigtes Material Lieferumfang Lieferumfang Säule TM Q70 Lift mit Rollenführung Plattenträger + 4Stk. Senkschraube M8x45 Grundplatte + 4Stk. Fußversteller, 8Stk.Scheiben und 4Stk. Zylinderschrauben m. Innensechskant M8x18 Abdeckblech Benötigtes Befestigungsmaterial (nicht im Lieferumfang enthalten) Befestigungsmaterial... -
Seite 5: Benötigtes Werkzeug (Nicht Im Lieferumfang Enthalten)
Lieferumfang und benötigtes Material Benötigtes Werkzeug (nicht im Lieferumfang enthalten) Werkzeug Innensechkantschlüssel Schraubendreher (variiert je nach verwendeten Schrauben) 873 192 120 0000 Kesseböhmer... -
Seite 6: Sicherheit
Sicherheit Sicherheit Personalanforderungen nen Tätigkeitsbereiche erforderlich sind: Bediener / Betreiber Der Bediener / Betreiber wurde durch das Montagepersonal oder den Möbelaufsteller in einer Unterweisung über den Betrieb unterrichtet und welche möglichen Gefahren bei nicht bestimmungsgemäßer Verwendung entstehen. Aufgaben, die über die Bedienung im Normalbetrieb hinausgehen, darf der Bediener / Betreiber nur ausführen, wenn dies in dieser Anleitung angegeben ist oder er explizit angewiesen wurde. -
Seite 7: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Die Monosäule ist ausschließlich für den Verwendungszweck als ergonomische Verstell- möglichkeit bei Einsäulen, entsprechend den angegebenen Gewichten und Maßen in dieser Montageanleitung geeignet. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser Anleitung. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benut- zung gilt als Fehlgebrauch. - Seite 8 Sicherheit Warnung Dieses Produkt ist nicht dafür bestimmt, durch Personen (einschließ- lich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für die Sicherheit zuständige Person des Betreibers beaufsichtigt oder erhalten von ihr Anweisungen, wie das Produkt zu benutzen ist.
- Seite 9 Sicherheit Warnung Verletzungsgefahr durch unter Druck stehende Gasdruckfeder! Falscher Umgang mit unter Druck stehenden Gasdruckfedern kann schwere Verletzungen oder Sachschäden verursachen. Gasdruckfeder vor Schlägen oder Fremdeinwirkung schützen. Die Kolbenstangen niemals ungebremst heraus schnellen lassen. Keine mechanische Bearbeitung an den Gasdruckfedern vornehmen. Gasdruckfedern nicht demontieren.
-
Seite 10: Montage
Montage Montage Achtung Sachbeschädigung durch unbelastete Gasdruckfedern! Beim Betätigen des Auslösehebels im unbelasteten Zustand besteht ein erhöhtes Sicherheitsrisiko. Den Auslösehebel nur betätigen, wenn der Tisch komplett aufgebaut ist und bestimmungsgemäß auf dem Boden steht. M8 x 45 SW 5 max. 15 Nm 873 192 120 0000 Kesseböhmer... - Seite 11 Montage ø4,5 x L1 ø5 x L2 Bei Bedarf Bowdenzuglänge justieren. Der Hebel des Handschalters muss im unbetätigten Zustand etwas Spiel SW 8 / AF 8 aufweisen. 873 192 120 0000 Kesseböhmer...
- Seite 12 Montage Folie von Klebepads abziehen, Abdeckblech und Grundplatte zueinander ausrichten und festkleben. 873 192 120 0000 Kesseböhmer...
- Seite 13 Montage M8 x 18 SW 5 max. 15 Nm 873 192 120 0000 Kesseböhmer...
-
Seite 14: Technische Daten
Technische Daten Technische Daten Die Nutzlast ist abhänig von der Kompressions- feder und des Tischplattengewichts. Wert Einheit Angabe Maximales Biegemoment auf Säule Maximale Hubhöhe 873 192 120 0000 Kesseböhmer... -
Seite 15: Reinigung
Reinigung Reinigung Reinigungsempfehlung für das Säulengestell folgende Vorgaben zu beachten: Nur weiche Tücher oder Industriewatte benutzen. Starkes Reiben ist zu vermeiden. verwenden). Bei Verschmutzung nur Tücher verwenden, die mit reinem Wasser (kalt oder warm) leicht befeuchtet wurden. Unter Umständen kann dem Wasser eine geringe Menge Spülmittel beigefügt werden. - Seite 16 Kesseböhmer Ergonomietechnik GmbH Siemensstraße 6 | 73235 Weilheim an der Teck | Germany Tel. +49 (0) 7023 108-0 | Fax +49 (0) 7023 108-3200 www.ergonomics.world | ergonomics@kesseboehmer.de...
