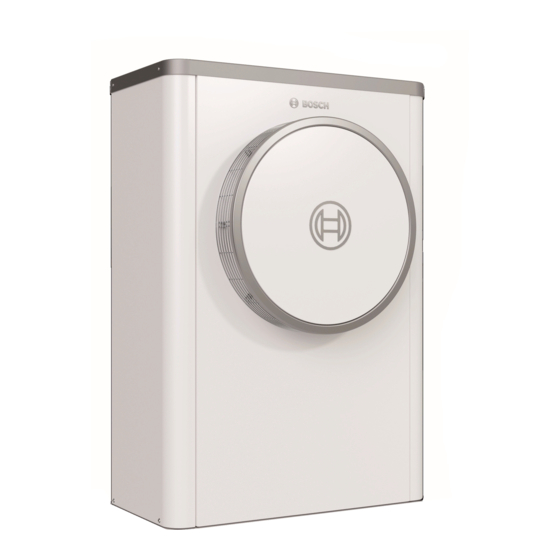

- Seite 1 Installationsanleitung Luft-Wasser-Wärmepumpe Compress 7400i AW 5 OR | 7 OR...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise Symbolerklärung Symbolerklärung und Sicherheitshinweise ....2 Symbolerklärung ....... 2 Warnhinweise Allgemeine Sicherheitshinweise . -
Seite 3: H Installation, Inbetriebnahme Und Service
Vorschriften H Installation, Inbetriebnahme und Service Wasserqualität Die Wärmepumpe nur durch zugelassenes Personal in- Wasserbeschaffenheit in der Heizungsanlage stallieren, in Betrieb nehmen und warten lassen. Wärmepumpen arbeiten bei niedrigeren Temperaturen als andere Hei- zungsanlagen, weshalb die thermische Entgasung weniger effektiv und ▶... -
Seite 4: Produktbeschreibung
EU-Rechtsvorschriften erklärt, die Stellfüße das Anbringen dieser Kennzeichnung vorsehen. Der vollständige Text der Konformitätserklärung ist im Internet verfüg- Angaben zur Wärmepumpe bar: www.bosch-einfach-heizen.de. Die Wärmepumpen CS7400i AW sind für den Anschluss an die Innenein- heiten AWM/AWMS/AWMB oder AWE/AWB vorgesehen. Typschild Mögliche Kombinationen: Das Typschild befindet sich an der Rückseite der Wärmepumpe. -
Seite 5: Produktübersicht
Produktbeschreibung Produktübersicht Abmessungen 3.6.1 Abmessungen der Wärmepumpenmodelle 5 OR, 7 OR Bild 2 Produktübersicht Elektronisches Expansionsventil VR1 Elektronisches Expansionsventil VR0 4-Wege-Ventil Bild 3 Abmessungen und Anschlüsse der Wärmepumpenmodelle 5 Druckwächter/Druckfühler OR–7 OR, Rückseite Kompressor Inverter Beschreibung für alle Größen gültig. ø10,5 0010031841-001 Bild 4... -
Seite 6: Abstände Bei Der Aufstellung
Installationsvorbereitung Abstände bei der Aufstellung 1200 1200 2000 2000 2000 2000 2000 2000 800) 500) Bild 5 Abstände bei der Aufstellung Der Abstand kann auf einer Seite verringert werden. Dies kann je- ▶ Bei freistehender Aufstellung (nicht in Gebäudenähe): doch zu einem höheren Lärmpegel führen. –... -
Seite 7: Kondensatablauf
Installationsvorbereitung Kondensatablauf Da die Anforderungen für verschiedene Wärmepumpeninstallationen und Heizungsanlagen stark variieren, wird generell kein Mindestwasser- Kondensat über einen frostfreien, ggf. mit Rohrbegleitheizung versehe- volumen in Litern angegeben. Stattdessen wird das Anlagenvolumen als nen Ablauf von der Wärmepumpe wegleiten. Der Ablauf muss über ein ausreichend angesehen, wenn bestimmte Bedingungen erfüllt sind. -
Seite 8: Installation
Installation Auspacken Installation ▶ Verpackung entsprechend der Anleitung auf der Verpackung entfer- nen. HINWEIS: ▶ Beiliegendes Zubehör entnehmen. Wärmepumpenschäden durch Wasser! ▶ Lieferumfang auf Vollständigkeit prüfen. Bei Kontakt mit Wasser sind Schäden an elektrischen Anschlüssen und Checkliste elektronischen Komponenten möglich. Die Verkleidung ist Vorausset- zung für die Aufrechterhaltung der Schutzart der Wärmepumpe. -
Seite 9: Anschluss
Installation Anschluss 5.5.1 Rohranschlüsse allgemein Dämmung/Dichtung HINWEIS: ▶ Alle wärmeführenden Leitungen müssen mit einer geeigneten Wär- meisolierung entsprechend geltender Vorschriften versehen werden. Anlagenschäden durch Rückstände in den Rohrleitungen! ▶ Bei Kühlbetrieb müssen alle Anschlüsse und Leitungen nach den gel- Feststoffe, Metall-/Kunststoffspäne, Hanf- und Gewindebandreste und tenden Normen isoliert werden, um einer Kondensation vorzubeu- ähnliche Materialien können sich in Pumpen, Ventilen und Wärmetau- gen. -
Seite 10: Kondensatrohr
Installation Wärmepum- Delta Wärmeträ- Nenndurch- Maximale Druck- AX20 Innen-Ø AX25 Innen-Ø AX32 Innen-Ø AX40 Innen-Ø ger (K) fluss (l/s) abnahme (kPa) 15 (mm) 18 (mm) 26 (mm) 33 (mm) Maximale Rohrlänge PEX (m) 5 OR 0,32 7 OR 0,32 22,5 1) Für Rohre und Komponenten zwischen Wärmepumpe und Inneneinheit. -
Seite 11: Anschluss Der Wärmepumpe An Die Inneneinheit
Installation 5.5.3 Anschluss der Wärmepumpe an die Inneneinheit HINWEIS: Die Spannungsversorgung der Gerät muss auf sichere Art und Weise un- Sachschäden durch zu hohes Anzugsmoment! terbrochen werden können. Wenn Anschlüsse zu fest angezogen werden, sind Schäden am Wärme- ▶ Wenn die Spannungsversorgung der Wärmepumpe nicht über die In- tauscher möglich. - Seite 12 Installation Anschluss der Wärmepumpe ▶ Verschluss des Schaltkastens abnehmen. ▶ Anschlusskabel durch die Kabelkanäle führen. Bei Bedarf Zugfedern verwenden. ▶ Kabel laut Schaltplan anschließen. Zwischen Wärmepumpe und Inneneinheit wird ein CAN-BUS-Signalka- bel mit den Mindestmaßen 4 x 0,75 mm und einer maximalen Länge ▶...
-
Seite 13: Seitenbleche Und Deckel Montieren
Installation Seitenbleche und Deckel montieren VORSICHT: Verletzungsgefahr! Es besteht die Gefahr von Verletzungen an der Hand, wenn der Lüfter nicht abgedeckt ist. ▶ Das Gerät darf nicht ohne die Anbringung der Frontplatte in Betrieb genommen werden. 0010029644-001 Bild 15 Seitenbleche und Deckel montieren Compress 7400i AW –... - Seite 14 Installation 0010029645-001 Bild 16 Seitenbleche und Deckel montieren Compress 7400i AW – 6721814822 (2019/12)
-
Seite 15: Wartung
Wartung Wartung GEFAHR: Stromschlaggefahr! Die Wärmepumpe enthält stromführende Komponenten, und der Wär- mepumpenkondensator muss nach dem Unterbrechen der Spannungs- versorgung entladen werden. ▶ Anlage vom Netz trennen. ▶ Vor Arbeiten an der Elektrik mindestens fünf Minuten lang warten. GEFAHR: Austritt giftiger Gase! Der Kältemittelkreis enthält Stoffe, die bei Kontakt mit Luft oder offenen Flammen giftige Gase bilden können. -
Seite 16: Installation Des Zubehörs
Installation des Zubehörs Installation des Zubehörs Heizkabel Compress 7400i AW – 6721814822 (2019/12) - Seite 17 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 18 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 19 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 20 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 21 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
- Seite 22 Installation des Zubehörs Compress 7400i AW – 6721814822 (2019/12)
-
Seite 23: Umweltschutz Und Entsorgung
Umweltschutz und Entsorgung Umweltschutz und Entsorgung Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli- cher Gesichtspunkte bestmögliche Technik und Materialien ein. -
Seite 24: Technische Daten
Technische Daten Technische Daten Technische Daten – Wärmepumpe (Wechselstrom) Einheit 5 OR 7 OR Betrieb Luft/Wasser Leistungsabgabe bei A -10/W35 , 100% Kompressordrehzahl 4,76 6,20 Leistungsabgabe bei A -7/W35 , Teillast 4,24 5,66 COP bei A -7/W35 , Teillast 3,02 3,08 Modulationsbereich bei A -7/W35 1,45-4,99... -
