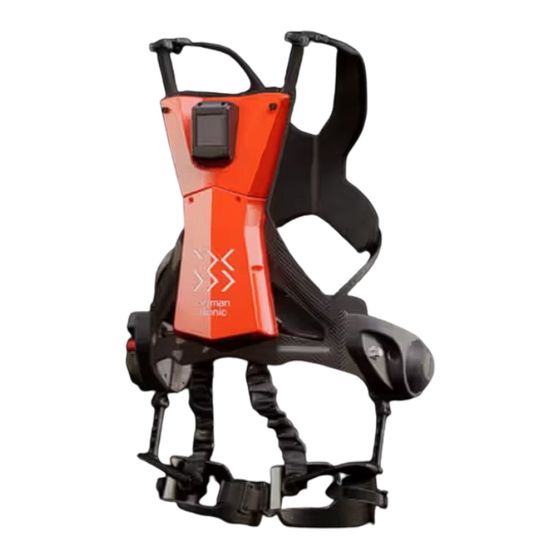

German Bionic - Cray X
Videos:
Gebrauchsanleitung:
Produktbroschüre:
Erste Schritte
Machen Sie sich zunächst mit dem Cray X vertraut. Die folgenden Abbildungen zeigen die einzelnen Bauteile und Einstell-
möglichkeiten.
Brustgurtanbindung
mit Sicherungsbolzen
Halterung Akku
BWS-Polsterung
Elektromotoren
Anti-Rutsch-Gurte
Beinanbindung hinten
Ein-Aus-Knopf
Not-Aus-Knopf
Display mit Einstellungen:
Unterstützungsleistung
Empfindlichkeit
Reaktion
Gegenkraft
Druck-Dreh-Knopf
EXPERTISE 4.0
Brustgurtanbindung
mit Sicherungsbolzen
Brustgurt & Verschluss
Hüftgurt mit -polster
Display
(siehe groß unten)
Beinanbindung vorne
1
Werbung
Verwandte Anleitungen für German Bionic Cray X
Inhaltszusammenfassung für German Bionic Cray X
- Seite 1 EXPERTISE 4.0 German Bionic - Cray X Videos: Gebrauchsanleitung: Produktbroschüre: Erste Schritte Machen Sie sich zunächst mit dem Cray X vertraut. Die folgenden Abbildungen zeigen die einzelnen Bauteile und Einstell- möglichkeiten. Brustgurtanbindung mit Sicherungsbolzen Brustgurtanbindung mit Sicherungsbolzen Halterung Akku Brustgurt & Verschluss BWS-Polsterung Hüftgurt mit -polster...
- Seite 2 Vor dem Anlegen ist der Akkustand zu prüfen. Im Zweifel ist es besser, den Akku an das Lade- gerät zu schließen. Der vollgeladene Akku wird auf der Rückseite des Cray X von oben in die Halterung geschoben, bis der Akku einrastet. Anlegen Das Cray X wird zunächst auf den Boden...
- Seite 3 Der Hüftgurt wird so positioniert, dass die untere Kante des Hüftpolsters auf Höhe der Beckenkämme liegt und das Ge- wicht des Cray X auf der Hüfte lagert (siehe roter Pfeil im Bild rechts). Die Schnalle des Hüftgurts kann jetzt geschlossen werden.
- Seite 4 EXPERTISE 4.0 Das Cray X wird nun durch Drücken des grünen Ein-Aus-Knopfs gestartet. Dieser befindet sich auf der linken Seite. Auf dem Display er- scheint die Anzeige „Legen Sie das Cray X an“. Jetzt ist die Beinanbindung anzulegen. Dazu wird eine der vorderen Beinanbindungen...
- Seite 5 EXPERTISE 4.0 Durch Drücken des silbernen Druck-Dreh- knopfes werden die Menüpunkte Unterstüt- zung, Empfindlichkeit, Reaktion und Gegen- kraft ausgewählt (Impuls Modus). Durch Drehen des Druck-Drehknopfes werden die Menüpunkte eingestellt. Der ausgewähl- te Wert wird durch einen blauen Balken auf dem Display angezeigt. Die „Empfindlich- keit“...
- Seite 6 Mitte des Motors des Cray X übereinstimmen. Ablegen & Lagern Zum Ablegen des Cray X wird es als Erstes ausgeschaltet, indem der Ein-Aus-Schalter drei Sekunden lang gerückt wird. Die Leuchte des Ein-Aus-Schalters erlischt dann und das Cray X ist komplett ausgeschaltet. Im Anschluss können der Reihe nach (1) die Ratschen-Verschlüsse der Beinanbindungen, (2) der Verschluss des Brustgurtes und (3) der Hüftgurt geöffnet...
