Inhaltszusammenfassung für promethean AV322

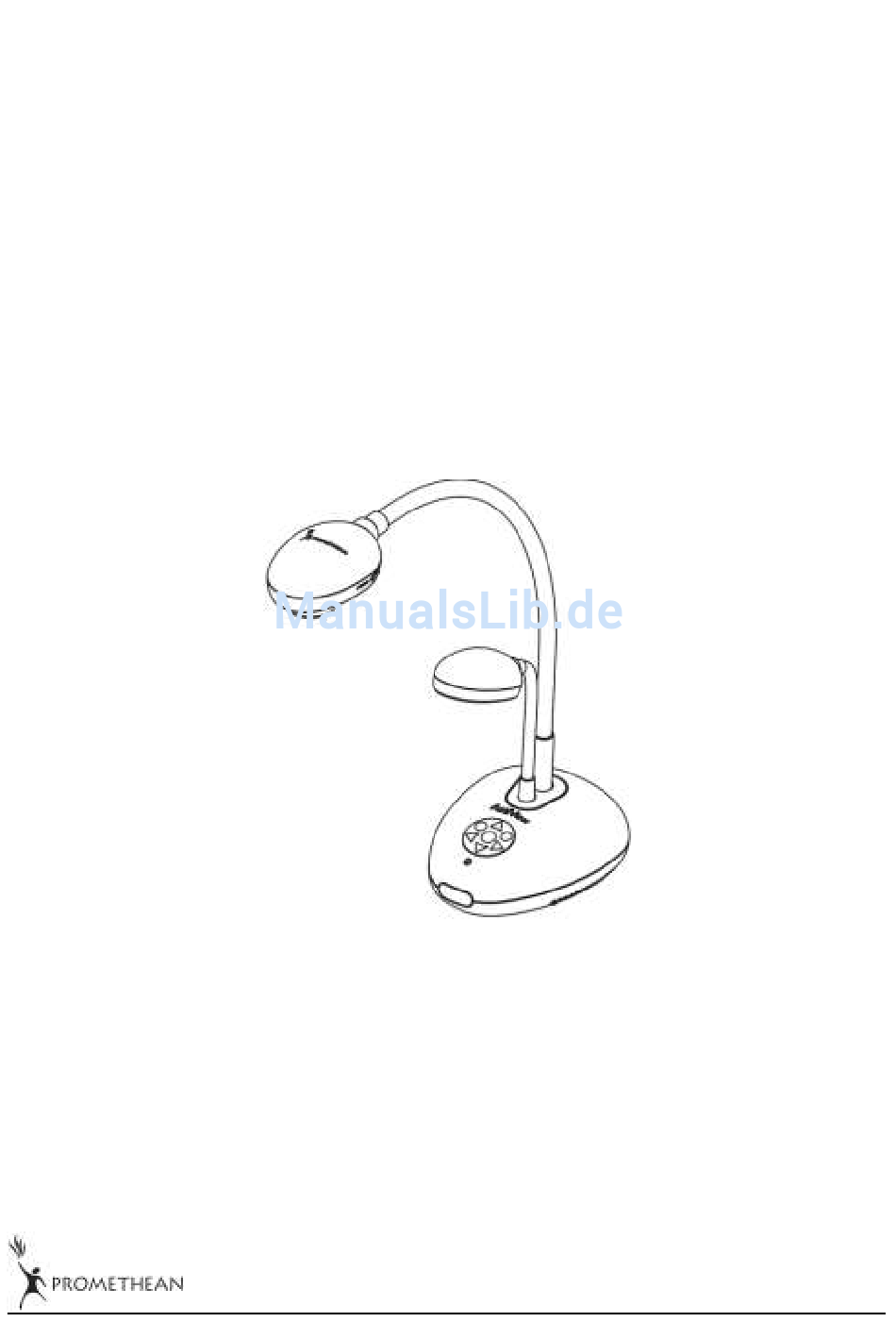

- Seite 1 AV322 Dokumentenkamera Benutzerhandbuch Deutsch...
-
Seite 2: Inhaltsverzeichnis
Inhalt Copyright-Informationen .................. 3 Kapitel 1 Sicherheitsanweisungen............... 4 Sicherheitshinweise ..................5 FCC-Warnung ....................5 EN55022 (CE-Strahlung) Warnung .............. 6 Kapitel 2 Paketinhalt ..................7 Kapitel 3 Produktü bersicht ................7 Position des Presenters und des Dokuments ........9 Richtige Benutzung ................9 Kapitel 4 Installation und Anschlü... - Seite 3 7.17.3 Wechseln der Einstellungen des AV322 und Erfassen eines Fotos in Microsoft Word ............29 7.17.4 Einstellung des AV322 als Webcam für Skype ......31 7.17.5 Einstellen des AV322 als PC Kamera ........32 7.17.6 Anschluss eines Interaktiven Whiteboards ......32 Kapitel 8 Anschluss an ein Mikroskop ............
-
Seite 4: Copyright-Informationen
Copyright-Informationen Copyright © Promethean Ltd. Alle Rechte vorbehalten. Promethean ist eine Marke, die derzeit für die Promethean Ltd. eingetragen wird. Das Kopieren, Reproduzieren und Ü bertragen dieser Datei ist ohne eine Lizenz der Promethean Ltd. nur zur Datensicherung nach dem Kauf dieses Produkts zulässig. -
Seite 5: Kapitel 1 Sicherheitsanweisungen
Kapitel 1 Sicherheitsanweisungen Folgen Sie diesen Sicherheitsanweisungen, wenn Sie den Visual Presenter installieren und benutzen: Stellen Sie den Visual Presenter nicht in geneigter Position auf. Stellen Sie den Visual Presenter nicht auf wackeligen Wagen, Ständern oder Tischen. Verwenden Sie den Visual Presenter nicht in der Nähe von Wasser oder Wärmequellen. Verwenden Sie nur empfohlenes Zubehör. -
Seite 6: Sicherheitshinweise
15. Trennen Sie den Visual Presenter vom Stromnetz, wenn die folgenden Situationen auftreten. Lassen Sie das Gerät von lizenzierten Fachleuten reparieren: Der Stecker oder das Kabel ist beschädigt. Eine Flüssigkeit ist in den Visual Presenter eingedrungen, oder das Gerät war Regen oder Wasser ausgesetzt. -
Seite 7: En55022 (Ce-Strahlung) Warnung
Hinweis: Dieses Gerät wurde geprüft, und es entspricht gemäß Abschnitt 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse A oder B. Diese Grenzwerte dienen einem angemessenen Schutz vor störenden Interferenzen in Wohnräumen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen. -
Seite 8: Kapitel 2 Paketinhalt
Kapitel 2 Paketinhalt AV322 Schnellstartanleitung Benutzerhandbuch (Für andere Sprachen siehe CD-Rom oder besuchen Sie die Website) ActiView Fernbedienung Schnellstartanleitung USB Kabel C-Video Kabel VGA Kabel Mikroskopadapter Zubehörtasche Projektor-Schutztasche Stromkabel (USA) Stromkabel (UK) Stromkabel (EU) Deutsch... -
Seite 9: Kapitel 3 Produktü Bersicht

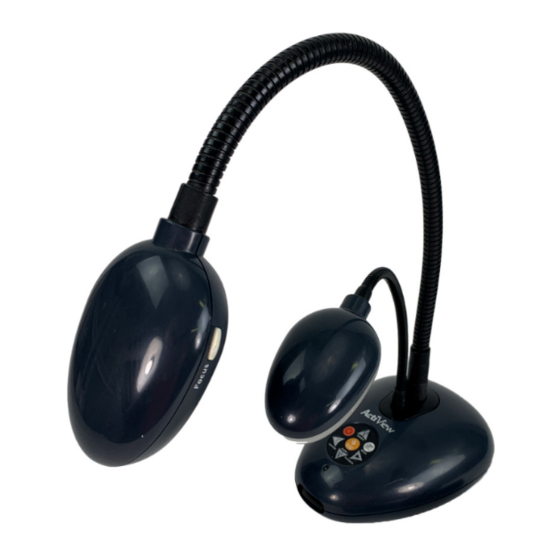

Kapitel 3 Produktü bersicht 1. Schwanenhals 2. Lampe 3. Bedienfeld 4. LED Anzeige 5. Fernbedienungssensor 6. Linse 7. DIP Schalter (Unterseite) Deutsch... -
Seite 10: Position Des Presenters Und Des Dokuments
3.1 Position des Presenters und des Dokuments 3.2 Richtige Benutzung * Ungefähr 400mm Abstand zwischen Kamera und dem Schreibtisch wird empfohlen. 400 mm Deutsch... -
Seite 11: Kapitel 4 Installation Und Anschlü Sse
Kapitel 4 Installation und Anschlü sse 4.1 Systemü bersicht Projektor Monitor Fernseher Deutsch... -
Seite 12: Anschluss An Externe Geräte
4.2 Anschluss an externe Geräte 4.2.1 Schritt 1: Verbinden Sie das Stromkabel mit AC In des AV322 und der Steckdose Netzsteckdose <Hinweis>: Das Aussehen des Netzkabels ist je nach Land/Region unterschiedlich. 4.2.2 Schritt 2: Anschluss an einen Projektor und andere Hardwaregeräte... -
Seite 13: Anschluss An Einen Computer
3. Die DIP-Schaltereinstellungen werden erst nach einem Neustart des AV322 aktiv. Anschluss an einen Computer 1. Verbinden Sie das USB Kabel mit dem USB Port des AV322 und dem USB Port des Computers. Installieren Sie danach das beiliegende ActiView Programm. -
Seite 14: Vorbereitung
2. Verwenden Sie das VGA Kabel, um den Anschluss VGA IN des AV322 mit dem VGA OUT Anschluss des Computers zu verbinden. 3. Benutzen Sie den RS-232 Adapter (optional), um den Anschluss RS-232 des AV322 mit dem RS-232 Anschluss des Computers zu verbinden. -
Seite 15: Installation Des Treibers Und Der Actiview Anwendung
4.4 Installation des Treibers und der ActiView Anwendung Nachdem Sie den USB-Treiber und die ActiView Anwendung installiert haben, können Sie mit der Software: Den AV322 bedienen. Fotos aufnehmen und speichern. Fotos kommentieren, wichtige Details markieren und sie für die spätere Verwendung speichern. - Seite 16 1. Bitte laden Sie die Software ActiView herunter: 2. Siehe Kapitel 4 Installation und Anschlü sse für USB Verbindung. 3. AV322 einschalten. 4. Starten Sie den Installationsassistenten von ActiView. 5. Drücken Sie [Next] und folgen Sie den Anweisungen auf dem Bildschirm, um die Software zu installieren.
- Seite 17 1. Bitte laden Sie die Software ActiView herunter: 2. Siehe Kapitel 4 Installation und Anschlü sse für USB Verbindung. 3. AV322 einschalten. 4. Wählen Sie [ActiView], um die Installation zu starten und folgen Sie den Anweisungen auf dem Bildschirm, um den Installationsvorgang abzuschließ en.
-
Seite 18: Kapitel 5 Dip Schalter
Kapitel 5 DIP Schalter <Hinweis>: Sie müssen den AV322 neu starten, damit die DIP-Schalter Einstellungen ü bernommen werden. Anschluss an einen Projektor oder Monitor 5.1.1 WXGA Ausgang (Werkseinstellung): SXGA Ausgang 5.1.2 5.1.3 XGA Ausgang 5.1.4 Reserviert Deutsch... -
Seite 19: Anschluss An Einen Fernseher
Anschluss an einen Fernseher 5.2.1 NTSC Einstellungen: USA, Taiwan, Panama, Philippinen, Kanada, Chile, Japan, Korea und Mexiko 5.2.2 PAL Einstellungen: Alle oben nicht aufgefü hrten Länder/Regionen <Hinweis> Sobald C-VIDEO eingeschaltet ist, wird VGA OUT nicht unterstützt. Deutsch... -
Seite 20: Kapitel 6 Beschreibung Des Bedienfelds/ Der Fernbedienungstasten Und Des Bildschirmmenü S
Kapitel 6 Beschreibung des Bedienfelds/ der Fernbedienungstasten und des Bildschirmmenü s 6.1 Funktionen des Bedienfelds und der Fernbedienungstasten <Hinweis> Die unten aufgeführten Funktionen sind alphabetisch angeordnet Bezeichnung Funktionsbeschreibung Gerät Fernbedienung / Schaltet den Visual Presenter ein oder aus. Bedienfeld ,,, Nach oben, unten, links oder rechts Fernbedienung / Bedienfeld... -
Seite 21: Bildschirmmenü
6.2 Bildschirmmenü <Hinweis> Drücken Sie auf die Taste [Menu] der Fernbedienung oder des Bedienfelds, um das Bildschirmmenü aufzurufen. Die in der Tabelle dick unterstrichenen Werte sind jeweils die Standardeinstellungen. 1. Ebene 3. Ebene 2. Ebene Untermenü Funktionsbeschreibung Hauptmenü Einstellwerte Drücken Sie [ENTER] zur Autom. - Seite 22 Benutzen Sie die linken und rechten Pfeiltasten, um die automatische Löschfunktion zu Autom. Lö schen AN/AUS aktivieren/deaktivieren, was (Auto Erase) automatisch alle gespeicherten Bilder beim Herunterfahren des Systems löscht. Stellen Sie den USB-Transfermodus USB-Transfer Kamera/ Einst. mit den linkten und rechten Pfeiltasten (USB Transfer) Speichergerät (Setting)
-
Seite 23: Kapitel 7 Beschreibung Der Hauptfunktionen
Beschreibung der Hauptfunktionen Kapitel 7 7.1 Wechsel der Bildquelle Livebild ist die Standardbildquelle. Drücken Sie [SOURCE] auf der Fernbedienung oder dem Bedienfeld, um zwischen den Bildquellen zu wechseln: 1. Live-Bilder (Standard). 2. PC. 7.2 Text schärfer und Bilder farbiger machen Im [Photo/Text/Gray] Modus ist Foto (Fotomodus) als standardmäß... -
Seite 24: Benutzung Des Autofokus
7.4 Benutzung des Autofokus 1. Drücken Sie am Bedienfeld die Taste [FOCUS] an der rechten Seite der Linse. 7.5 Einstellen der Helligkeit 1. Drücken Sie [BRT+] auf der Fernbedienung oder dem Bedienfeld, um das Bild heller zu machen. 2. Drücken Sie [BRT-] auf der Fernbedienung oder dem Bedienfeld, um das Bild dunkler zu machen. -
Seite 25: Bilder Erfassen
7.9 Bilder erfassen 1. Drücken Sie [CAPTURE] auf der Fernbedienung oder dem Bedienfeld zum Erfassen und Speichern von Bildern. 7.10 Durchsuchen von erfassten Bildern 1. Drücken Sie auf die Taste [PLAYBACK] der Fernbedienung oder des Bedienfelds, um die Miniaturbilder aller Aufnahmen anzuzeigen. 2. -
Seite 26: Ü Ber Ein Livebild Schwenken
1. Drücken Sie auf [MENU], um das Bildschirmmenü aufzurufen. 2. Drücken Sie [] oder [], um das Menü [Storage] aufzurufen. 3. Drücken Sie [] oder [], um die Option [Auto Erase] zu aktivieren. 4. Drücken Sie [] oder [], um aus den [ON] Modi zu wählen. 5. -
Seite 27: Einstellung Der Verzö Gerungsdauer
7.14.2 Einstellung der Verzö gerungsdauer 1. Drücken Sie auf die Taste [MENU] der Fernbedienung oder des Bedienfelds, um das Bildschirmmenü aufzurufen. 2. Drücken Sie [] oder [], um das Menü [Storage] auszuwählen. 3. Drücken Sie [], um [Delay] zu aktivieren. 4. - Seite 28 Gespeichertes Livebild Bild Auf der Fernbedienung: 1. Drücken Sie [PBP], um die Fotoauswahl aufzurufen. 2. Drücken Sie [], [], [] oder [], um die Datei auszuwählen, die verglichen werden soll. 3. Drücken Sie auf [ENTER], um den Bildvergleich zu aktivieren. 4.
-
Seite 29: Zurücksetzen Auf Werkseinstellungen
7.16 Zurü cksetzen auf Werkseinstellungen Benutzen Sie die Fernbedienung oder das Bedienfeld: 1. Drücken Sie auf die Taste [MENU] der Fernbedienung oder des Bedienfelds, um das Bildschirmmenü aufzurufen. 2. Drücken Sie [] oder [], um das Menü [Advance] auszuwählen. 3. Drücken Sie [] zur Auswahl von [Factory Reset]. 4. -
Seite 30: Wechseln Der Einstellungen Des Av322 Und Erfassen Eines
2. Wählen Sie [Visual Presenter V2] und klicken Sie auf [Custom Insert]. 3. Klicken Sie zum Abschluss auf [Get Picture]. 7.17.3 Wechseln der Einstellungen des AV322 und Erfassen eines Fotos in Microsoft Word 1. Klicken Sie auf [Insert / Image / From Scanner or Camera] in Microsoft Word. - Seite 31 2. Wählen Sie [Visual Presenter V2 TWAIN] und klicken Sie auf [Custom Insert]. 3. Ein Fenster erscheint, in dem das Livebild angezeigt wird (siehe unten). 4. Drücken Sie auf [Setting]: Wenn das Kamaraeinstellungsfenster angezeigt wird, kann das Livebild eingestellt werden. Die Bedienung ist Deutsch...
-
Seite 32: Einstellung Des Av322 Als Webcam Für Skype
6. Drücken Sie zum Abbrechen auf [Cancel]. 7.17.4 Einstellung des AV322 als Webcam fü r Skype Der AV322 kann als Webcam für Instant Message (IM) Software wie Skype und MSN verwendet werden. Die Bedienung der IM Programme ist ähnlich. Im Folgenden wird beschrieben, wie Sie bei Skype vorgehen. -
Seite 33: Einstellen Des Av322 Als Pc Kamera
7.17.5 Einstellen des AV322 als PC Kamera 1. Ö ffnen Sie My Computer und klicken auf [Visual Presenter V2], um ein Livebild anzuzeigen. 7.17.6 Anschluss eines Interaktiven Whiteboards Rufen Sie zum Anschluss eines Interaktiven Whiteboards von Promethean die Promethean Website auf, um die Anleitung herunterzuladen. Deutsch... -
Seite 34: Kapitel 8 Anschluss An Ein Mikroskop
3.1.4. Drücken Sie [] oder [] zur Auswahl von [Microscope]. 4 Falls das Bild unscharf ist: 4.1. Stellen Sie den Fokus des Mikroskops ein. 4.2. Drücken Sie die [FOCUS] Taste an der Seite der AV322 Linse, um den Autofokus zu aktivieren. Deutsch... -
Seite 35: Kapitel 9 Fehlerbehebung
Probleme Lö sung Kein Strom Prüfen Sie, ob das Stromkabel fest mit der Steckdose und dem Gerät verbunden ist. Der AV322 zeigt kein 1. Prüfen Sie die Steckdose. Bild 2. Ü berprüfen Sie die Verbindung. Siehe 4.2.2. Anschluss von externen Geräten in Kapitel 4 Installation und Anschlü...
