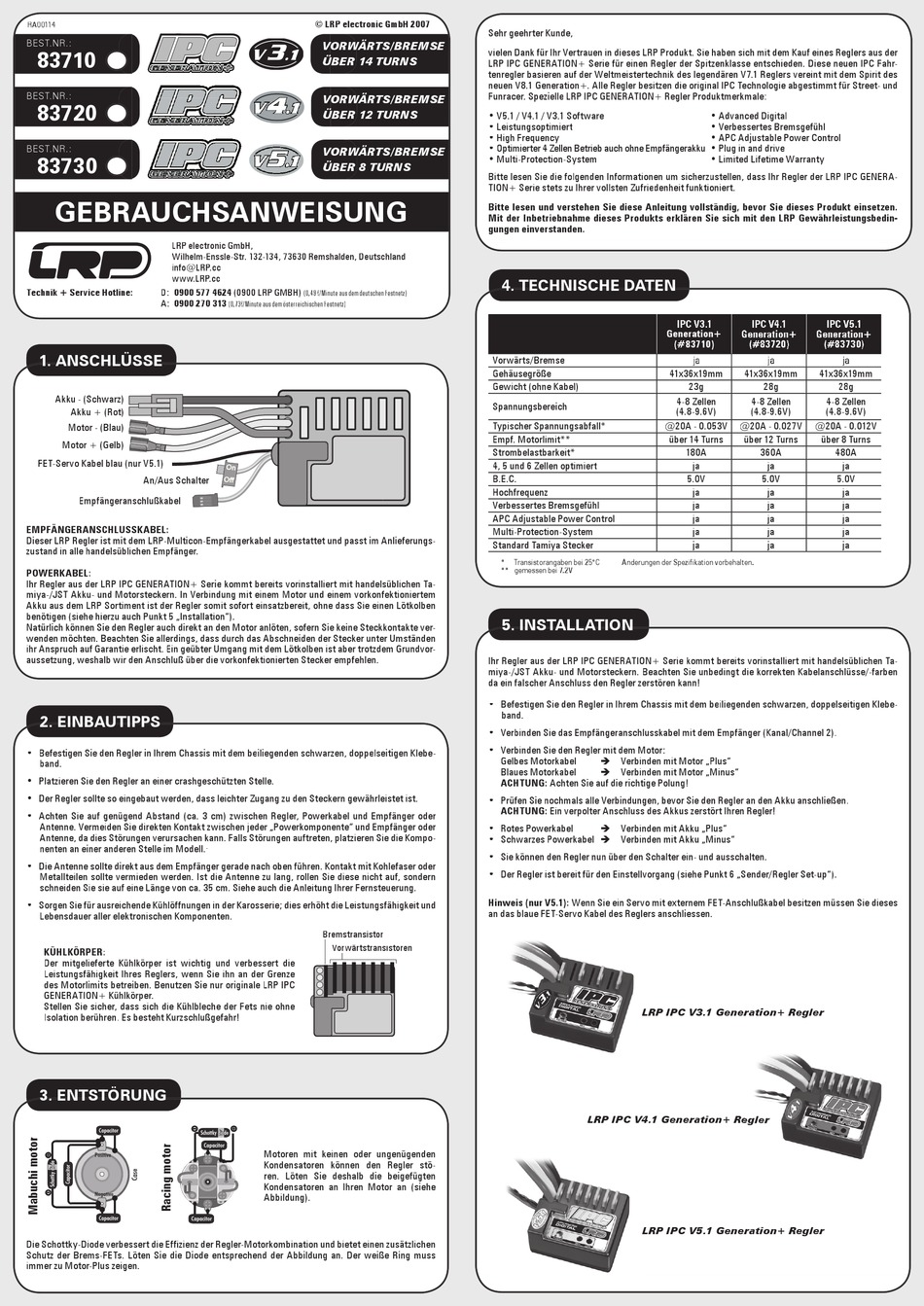

LRP IPC V3.1 Gebrauchsanweisung

RA00114
BEST.NR.:
83710
BEST.NR.:
83720
BEST.NR.:
83730
GEBRAUCHSANWEISUNG
LRP electronic GmbH,
Wilhelm-Enssle-Str. 132-134, 73630 Remshalden, Deutschland
info@LRP.cc
www.LRP.cc
Technik + Service Hotline: D: 0900 577 4624 (0900 LRP GMBH)
A: 0900 270 313
1. ANSCHLÜSSE
Akku - (Schwarz)
Akku + (Rot)
Motor - (Blau)
Motor + (Gelb)
FET-Servo Kabel blau (nur V5.1)
An/Aus Schalter
Empfängeranschlußkabel
EMPFÄNGERANSCHLUSSKABEL:
Dieser LRP Regler ist mit dem LRP-Multicon-Empfängerkabel ausgestattet und passt im Anlieferungs-
zustand in alle handelsüblichen Empfänger.
POWERKABEL:
Ihr Regler aus der LRP IPC GENERATION+ Serie kommt bereits vorinstalliert mit handelsüblichen Ta-
miya-/JST Akku- und Motorsteckern. In Verbindung mit einem Motor und einem vorkonfektioniertem
Akku aus dem LRP Sortiment ist der Regler somit sofort einsatzbereit, ohne dass Sie einen Lötkolben
benötigen (siehe hierzu auch Punkt 5 „Installation").
Natürlich können Sie den Regler auch direkt an den Motor anlöten, sofern Sie keine Steckkontakte ver-
wenden möchten. Beachten Sie allerdings, dass durch das Abschneiden der Stecker unter Umständen
ihr Anspruch auf Garantie erlischt. Ein geübter Umgang mit dem Lötkolben ist aber trotzdem Grundvor-
aussetzung, weshalb wir den Anschluß über die vorkonfektionierten Stecker empfehlen.
2. EINBAUTIPPS
• Befestigen Sie den Regler in Ihrem Chassis mit dem beiliegenden schwarzen, doppelseitigen Klebe-
band.
• Platzieren Sie den Regler an einer crashgeschützten Stelle.
• Der Regler sollte so eingebaut werden, dass leichter Zugang zu den Steckern gewährleistet ist.
• Achten Sie auf genügend Abstand (ca. 3 cm) zwischen Regler, Powerkabel und Empfänger oder
Antenne. Vermeiden Sie direkten Kontakt zwischen jeder „Powerkomponente" und Empfänger oder
Antenne, da dies Störungen verursachen kann. Falls Störungen auftreten, platzieren Sie die Kompo-
nenten an einer anderen Stelle im Modell. .
• Die Antenne sollte direkt aus dem Empfänger gerade nach oben führen. Kontakt mit Kohlefaser oder
Metallteilen sollte vermieden werden. Ist die Antenne zu lang, rollen Sie diese nicht auf, sondern
schneiden Sie sie auf eine Länge von ca. 35 cm. Siehe auch die Anleitung Ihrer Fernsteuerung.
• Sorgen Sie für ausreichende Kühlöffnungen in der Karosserie; dies erhöht die Leistungsfähigkeit und
Lebensdauer aller elektronischen Komponenten.
KÜHLKÖRPER:
Der mitgelieferte Kühlkörper ist wichtig und verbessert die
Leistungsfähigkeit Ihres Reglers, wenn Sie ihn an der Grenze
des Motorlimits betreiben. Benutzen Sie nur originale LRP IPC
GENERATION+ Kühlkörper.
Stellen Sie sicher, dass sich die Kühlbleche der Fets nie ohne
Isolation berühren. Es besteht Kurzschlußgefahr!
3. ENTSTÖRUNG
Die Schottky-Diode verbessert die Effizienz der Regler-Motorkombination und bietet einen zusätzlichen
Schutz der Brems-FETs. Löten Sie die Diode entsprechend der Abbildung an. Der weiße Ring muss
immer zu Motor-Plus zeigen.
© LRP electronic GmbH 2007
VORWÄRTS/BREMSE
ÜBER 14 TURNS
VORWÄRTS/BREMSE
ÜBER 12 TURNS
VORWÄRTS/BREMSE
ÜBER 8 TURNS
(0,49 €/Minute aus dem deutschen Festnetz)
(0,73€/Minute aus dem österreichischen Festnetz)
Bremstransistor
Vorwärtstransistoren
Motoren mit keinen oder ungenügenden
Kondensatoren können den Regler stö-
ren. Löten Sie deshalb die beigefügten
Kondensatoren an Ihren Motor an (siehe
Abbildung).
Sehr geehrter Kunde,
vielen Dank für Ihr Vertrauen in dieses LRP Produkt. Sie haben sich mit dem Kauf eines Reglers aus der
LRP IPC GENERATION+ Serie für einen Regler der Spitzenklasse entschieden. Diese neuen IPC Fahr-
tenregler basieren auf der Weltmeistertechnik des legendären V7.1 Reglers vereint mit dem Spirit des
neuen V8.1 Generation+. Alle Regler besitzen die original IPC Technologie abgestimmt für Street- und
Funracer. Spezielle LRP IPC GENERATION+ Regler Produktmerkmale:
• V5.1 / V4.1 / V3.1 Software
• Leistungsoptimiert
• High Frequency
• Optimierter 4 Zellen Betrieb auch ohne Empfängerakku • Plug in and drive
• Multi-Protection-System
Bitte lesen Sie die folgenden Informationen um sicherzustellen, dass Ihr Regler der LRP IPC GENERA-
TION+ Serie stets zu Ihrer vollsten Zufriedenheit funktioniert.
Bitte lesen und verstehen Sie diese Anleitung vollständig, bevor Sie dieses Produkt einsetzen.
Mit der Inbetriebnahme dieses Produkts erklären Sie sich mit den LRP Gewährleistungsbedin-
gungen einverstanden.
4. TECHNISCHE DATEN
Vorwärts/Bremse
Gehäusegröße
Gewicht (ohne Kabel)
Spannungsbereich
Typischer Spannungsabfall*
Empf. Motorlimit**
Strombelastbarkeit*
4, 5 und 6 Zellen optimiert
B.E.C.
Hochfrequenz
Verbessertes Bremsgefühl
APC Adjustable Power Control
Multi-Protection-System
Standard Tamiya Stecker
* Transistorangaben bei 25°C Änderungen der Spezifikation vorbehalten.
** gemessen bei 7.2V
5. INSTALLATION
Ihr Regler aus der LRP IPC GENERATION+ Serie kommt bereits vorinstalliert mit handelsüblichen Ta-
miya-/JST Akku- und Motorsteckern. Beachten Sie unbedingt die korrekten Kabelanschlüsse/-farben
da ein falscher Anschluss den Regler zerstören kann!
• Befestigen Sie den Regler in Ihrem Chassis mit dem beiliegenden schwarzen, doppelseitigen Klebe-
band.
• Verbinden Sie das Empfängeranschlusskabel mit dem Empfänger (Kanal/Channel 2).
• Verbinden Sie den Regler mit dem Motor:
Gelbes Motorkabel  Verbinden mit Motor „Plus"
Blaues Motorkabel  Verbinden mit Motor „Minus"
ACHTUNG: Achten Sie auf die richtige Polung!
• Prüfen Sie nochmals alle Verbindungen, bevor Sie den Regler an den Akku anschließen.
ACHTUNG: Ein verpolter Anschluss des Akkus zerstört Ihren Regler!
• Rotes Powerkabel  Verbinden mit Akku „Plus"
• Schwarzes Powerkabel  Verbinden mit Akku „Minus"
• Sie können den Regler nun über den Schalter ein- und ausschalten.
• Der Regler ist bereit für den Einstellvorgang (siehe Punkt 6 „Sender/Regler Set-up").
Hinweis (nur V5.1): Wenn Sie ein Servo mit externem FET-Anschlußkabel besitzen müssen Sie dieses
an das blaue FET-Servo Kabel des Reglers anschliessen.
LRP IPC V3.1 Generation+ Regler
LRP IPC V4.1 Generation+ Regler LRP IPC V4.1 Generation+ Regler
LRP IPC V5.1 Generation+ Regler
• Advanced Digital
• Verbessertes Bremsgefühl
• APC Adjustable Power Control
• Limited Lifetime Warranty
Generation+
(#83710) (#83720) (#83730)
41x36x19mm 41x36x19mm 41x36x19mm
23g 28g 28g
4-8 Zellen 4-8 Zellen 4-8 Zellen
(4.8-9.6V) (4.8-9.6V) (4.8-9.6V)
@20A - 0.053V @20A - 0.027V @20A - 0.012V
über 14 Turns über 12 Turns über 8 Turns
180A 360A 480A
ja ja
5.0V 5.0V 5.0V
ja ja
ja ja
ja ja
ja ja
ja ja
ja
ja
ja
ja
ja
ja
