winkler PLEXI 101377 Bedienungsanleitung

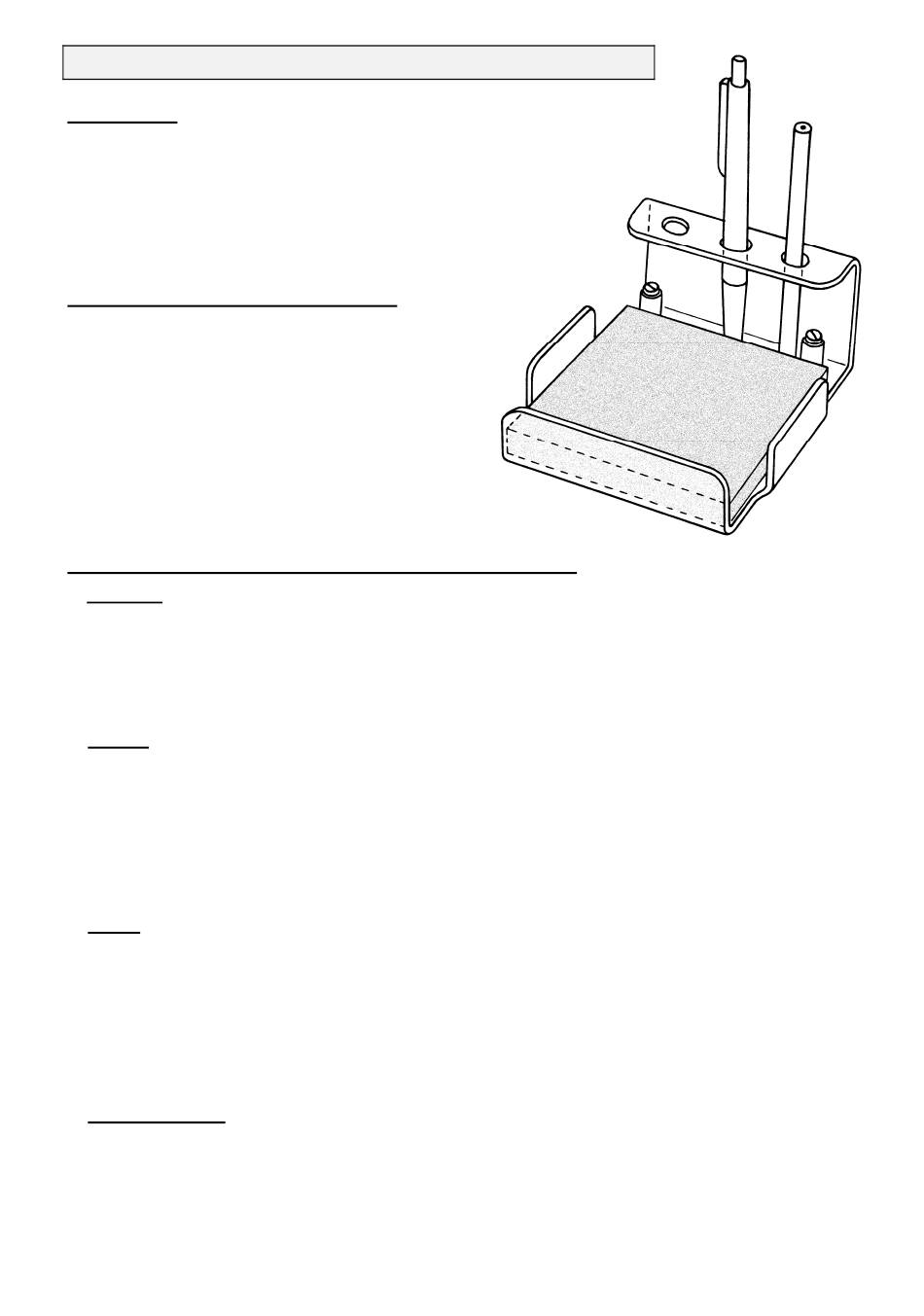

PLEXI - ZETTELBOX
Materialliste:
1 Plexiglasplatte, klar 210 x 140 x 3 mm
2 Zylinderkopfschrauben M4 x 25 mm
2 Hutmuttern M4
2 Kunststoff-Distanzhülsen Ø 8/4,3 x 20 mm
Erforderliche Werkzeuge und Geräte:
Permanenter Faserstift oder Kugelschreiber, großes
Geometrie-Dreieck, Kunststoffbohrer (Ø 4 mm,
Ø 10 mm), Ständerbohrmaschine, Laubsägebogen
mit feinzahnigem Sägeblatt, Schleifklotz,
Flachfeile + Feilenbürste, Schraubstock, Ziehklinge,
wasserfestes Schleifpapier (Körnung 320 + 600),
Polierscheibe + Polierwachs,
Thermo-Biegegerät, Winkel-Abkantvorrichtung,
Gabelschlüssel 7 mm, Schraubendreher 6 mm
Arbeitsanleitung + Grundlagen der Plexiglasbearbeitung:
1. Anreißen: Acrylglas (= Plexiglas®) ist kratzempfindlich und wird daher beidseitig mit Schutzfolien
geliefert, die erst vor dem Polieren abgezogen werden sollten.
Übertrage die Bemaßungen und Bohrungen laut Zeichnung (Seite 3) mit einem Geometrie-Dreieck
und einem permanenten Faserstift oder Kugelschreiber auf die Plexiglasplatte.
Achtung: Bleistift, Reißnadel und Körner dürfen nicht zum Anreißen verwendet werden, denn sie
beschädigen das Plexiglas!
2. Bohren: Zum Bohren von Plexiglas gibt es im Fachhandel spezielle Bohrer mit einem Spitzenwinkel
von 60° - 90°. Es genügen aber auch Holz-Spiralbohrer mit Zentrierspitze oder, noch besser, so
genannte „Bullet®"-Bohrer, die einen speziellen Anschliff an der Spitze haben.
Bei normalen HSS-Bohrern besteht die Gefahr, dass die unteren Ränder des Bohrloches beim
Austritt des Bohrers ausbrechen.
Weiters empfehlen wir die Verwendung einer Ständerbohrmaschine mit einem sauberen, ebenen
Unterlagebrett.
Stelle nun alle Bohrungen (Ø 4 mm, Ø 10 mm) den Angaben entsprechend her.
3. Sägen: Säge die vier angezeichneten Aussparungen mit einer feinzahnigen Laubsäge oder PUK-
Säge weg. Wichtig dabei ist, dass das Werkstück gut aufliegt bzw. beim Einspannen im Schraub-
stock nur wenig Überstand hat, damit es nicht „federt".
Achtung: Wird Plexiglas zum Bearbeiten in den Schraubstock gespannt, muss weicher Pappe oder
Filz als Zwischenlage verwendet werden!
Tipp für Lehrer: Beim Sägen von Plexiglas mit der Kreissäge sind ungeschränkte, hartmetallbe-
stückte Sägeblätter mit hoher Zähnezahl zu verwenden. Das Sägeblatt soll nur knapp über die Platte
hinausragen und zudem sollte mit einer mittleren Vorschubgeschwindigkeit gearbeitet werden.
4. Feilen, Abziehen: Runde alle Ecken mit einem Schleifklotz oder einer Feile ab und arbeite die
Sägestellen ebenfalls mit Schleifklotz oder Feile nach.
Achtung: Reinige die Feile zwischendurch immer wieder mit einer Feilenbürste!
Nach dem Feilen und Schleifen werden alle sägerauen und bearbeiteten Stellen mit einer scharfen
Ziehklinge geglättet. Spanne das Plexiglas dazu in einen Schraubstock und ziehe die Klinge mit
leichtem Druck und einem Winkel von ca. 45° über die rauen Flächen. Ein gründliches Abziehen mit
der Ziehklinge reduziert die nachfolgenden Schleif- und Polierarbeiten erheblich.
