Gebrauchsanleitung

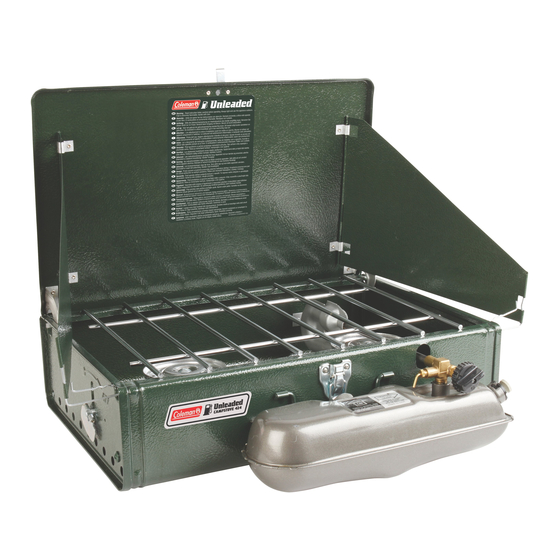

Für Coleman Kocher 424-700E u. 414-700E
Füllen des Kochers
Kocher nur im Freien befüllen. Niemals Benzin einfüllen oder den Tankdeckel aufschrauben
oder abnehmen, wenn die Laterne heiß ist, oder in der Nähe einer offenen Flamme oder
anderen Zündquellen steht. Laterne nur mit Bleifreiem Normalbenzin oder Coleman-Fuel
betreiben.
Achtung: Bleifreies Benzin und Coleman-Fuel sind leicht entzündlich.
1. Tank auf eine ebene Fläche stellen.
2. Brennstoffregler durch drehen nach rechts schließen. Bild 1
3. Pumpenknopf fest verschließen, indem er in Feilrichtung nach rechts gedreht wird.
Bild 2
Werbung
Inhaltszusammenfassung für Coleman 424-700E
- Seite 1 Kocher nur im Freien befüllen. Niemals Benzin einfüllen oder den Tankdeckel aufschrauben oder abnehmen, wenn die Laterne heiß ist, oder in der Nähe einer offenen Flamme oder anderen Zündquellen steht. Laterne nur mit Bleifreiem Normalbenzin oder Coleman-Fuel betreiben. Achtung: Bleifreies Benzin und Coleman-Fuel sind leicht entzündlich.
- Seite 2 4. Tankdeckel abnehmen. Bild 3 Tank mit Hilfe eines Coleman-Filtertrichters mit sauberem frischen Brennstoff füllen. Bild 4 5. Tank verschließen, verschüttetes Benzin abwischen und Lappen, Benzin und Einfülltrichter in sicherer Entfernung zum Kocher aufbewahren. Pumpen 6. Prüfen, ob Brennstoffregler und Tankdeckel fest verschlossen sind. Bild 5 7.
- Seite 3 9. Pumpenknopf durch drehen nach rechts wieder fest verschließen. Bild 8 10. Beginnt der Kocher während des Betriebs zu flackern oder unregelmäßig zu brennen, Pumpvorgang wiederholen. Montieren des Tanks 11. Generator durch die Bohrung auf der Vorderseite des Kochers in die über dem Brenner liegende Mischkammer führen.
- Seite 4 13. Windschutzbleche ausklappen und Halter in die Schlitze auf beiden Kocherseiten stecken. Bild 11 Anzünden des Kochers 14. Kocher immer im Freien anzünden – niemals im Haus, Wohnwagen, Zelt oder einem schlecht belüfteten oder abgeschlossenen Raum anzünden oder benutzen. Betreiben Sie den Kocher nur auf ebener Fläche, um unkontrollierte Flammen zu vermeiden.
- Seite 5 17. Nach dem Anzünden des Hauptbrenners kann der Zusatzbrenner angezündet werden (Hauptbrenner 2335 Watt, Zusatzbrenner 1765 Watt). Brennendes Streichholz an den Brennerrand halten und Nebenventil öffnen. Bild 16 18. Zum Reinigen der Düse Brennstoffregler mehrmals von „on“ auf „off“ drehen. Abschalten 19.
-
Seite 6: Weitere Hinweise
Weitere Hinweise 23. Kinder vom Kocher fernhalten. 24. Pumpe regelmäßig ölen. 25. Bewahren Sie den Kocher außer Reichweite von Kindern und geschützt vor Hitze, direkter Sonneneinstrahlung und Feuchtigkeit auf. Ersetzen des Generators Wenn sich der Kocher schlecht anzünden läst oder keine volle Heizleistung erbringt, muß Der Generator ausgetauscht werden.
