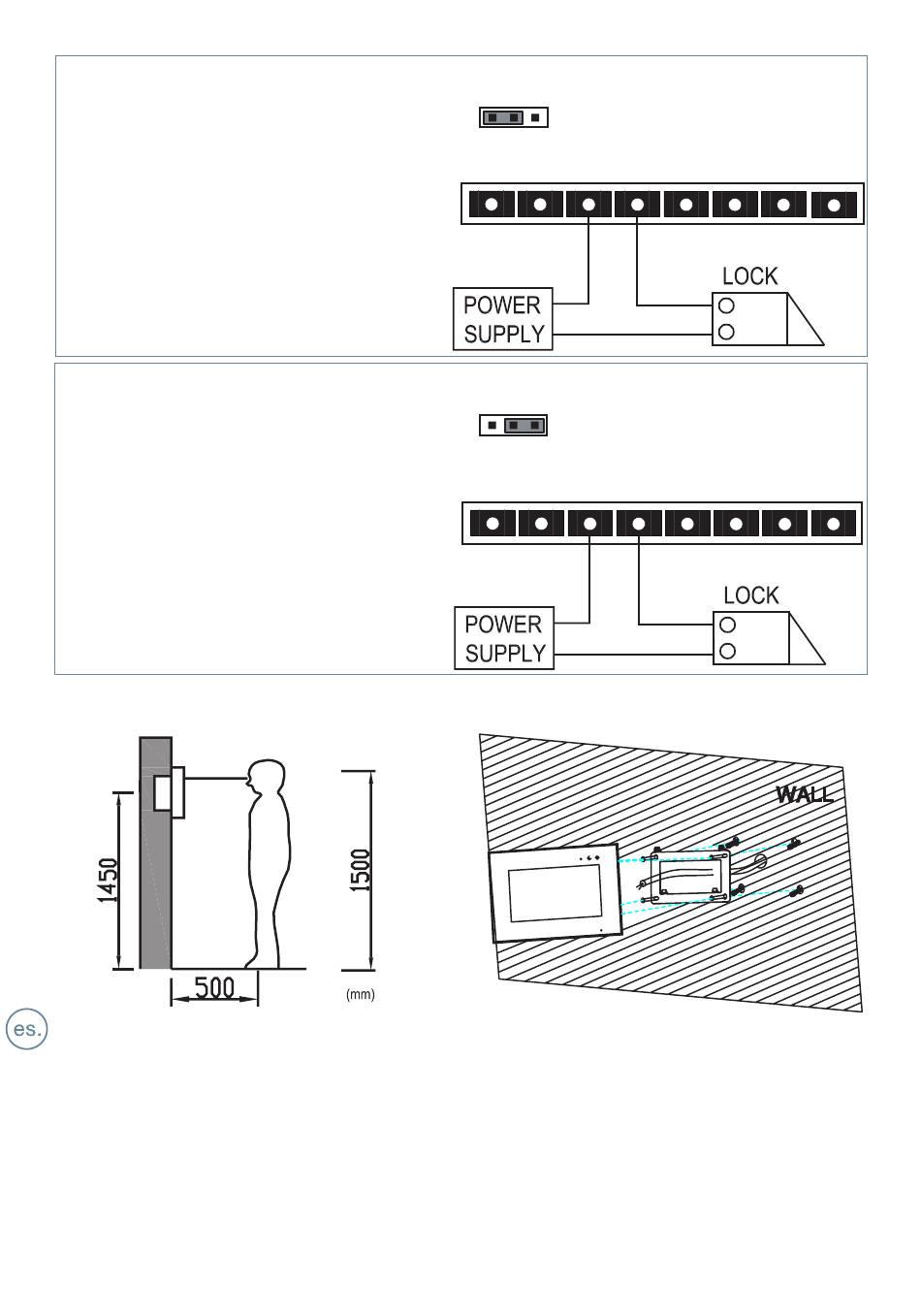

Tipo 1: Alimentar para desbloquear.
Typ 1: Zasilanie włączone w celu odblo-
kowania
Type 1 : Courant connecté pour ouvrir.
Typ 1: Arbeitsstrom- Funktion: Türöffner
schaltet durch, wenn er bestromt wird.
Tipo 1: Fonte de alimentação ligada para
desbloquear.
Tipo 2: Quitar alimentación para des-
bloquear.
Typ 2: Zasilanie wyłączone w celu odblo-
kowania
Type 2 : Courant déconnecté pour ouvrir.
Typ 2: Ruhestrom- Funktion: Türöffner
schaltet durch, wenn kein Strom anliegt.
Tipo 2: Fonte de alimentação desligada
para desbloquear.
4. INSTALACIÓN /

INSTALACJA

Monitor interior /
Monitor wewnętrzny
Ubicación de la instalación del monitor
La altura estándar de instalación del monitor es de aproximadamente 1600 mm, donde el
centro de la pantalla está al nivel de los ojos; en este caso, el centro del accesorio de insta-
lación metálico está a 1550 mm sobre el suelo.
Cableado e instalación del monitor interior
1) Fije el soporte de montaje a la pared mediante tornillos;
2) Saque el cable y conecte el sistema de acuerdo con el esquema de cableado;
3) Cuelgue el monitor en el soporte de montaje.
Observación:
El monitor se debe instalar alejado de otros dispositivos electrónicos que puedan inter-
ferir con la conectividad WIFI.
NO
1
2
J1
BUS
NC
1
2
J1
BUS
/ INSTALLATION /
INSTALLATION
/ Moniteur intérieur /
14
3
jumper position in 1-2
COMN O
PL
NO
3
jumper position in 2-3
COMN C
PL
NC
/ INSTALAÇÃO
Innenmonitor
S+
S-
CCTV
AC / DC
S+
S-
CCTV
AC / DC
/ Monitor interno
