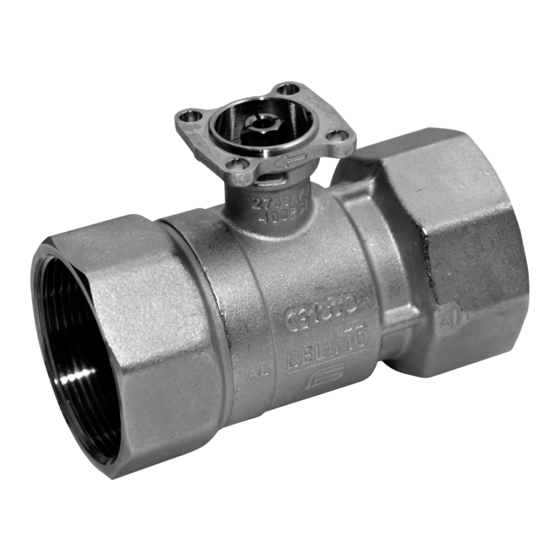

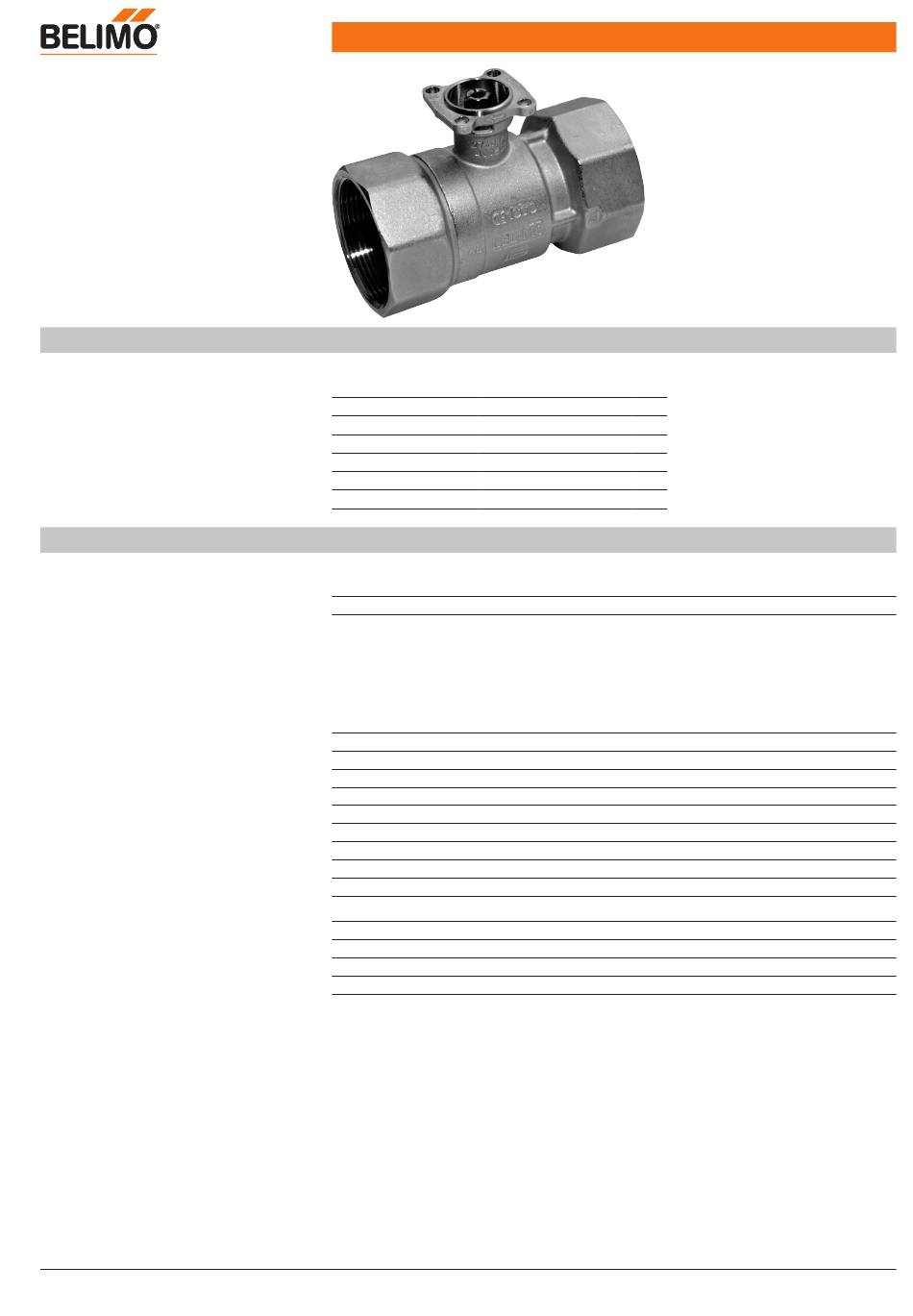

Auf/Zu-Kugelhahn, 2-Weg,
Innengewinde
• für offene und geschlossene Kalt-
und Warmwassersysteme
• Für wasserseitige Absperrfunktionen
und 2-Punkt-Regelungen
in Luftbehandlungs- und
Heizungsanlagen.
• Luftblasendicht
Typenübersicht
Technische Daten
Funktionsdaten
www.belimo.com
Technisches Datenblatt
Typ
R2015-S1
R2020-S2
R2025-S2
R2032-S3
R2040-S3
R2050-S4
Medien
Mediumstemperatur
Mediumstemperatur Hinweis
zulässiger Betriebsdruck ps
Schliessdruck ∆ps
Differenzdruck ∆pmax
Differenzdruck Hinweis
Leckrate
Drehwinkel
Rohranschlüsse
Einbaulage
Wartung
Werkstoffe
Gehäuse
Schliesskörper
Spindel
Spindeldichtung
Kugelsitz
R2..-S.. • de-ch • 2019-11-28 • Änderung vorbehalten
DN
DN
Rp
kvs
[ ]
["]
["]
[ m³/h]
15
1/2
1/2
15
20
3/4
3/4
32
25
1
1
26
32
1 1/4
1 1/4
32
40
1 1/2
1 1/2
31
50
2
2
49
Kalt- und Warmwasser, Wasser mit Glykol bis
max. 50% vol.
-10...120°C
Bei einer Mediumstemperatur von -10...2°C
wird eine Spindelheizung oder eine
Ventilhalsverlängerung empfohlen.
Die zulässige Mediumstemperatur kann je nach
Antriebstyp eingeschränkt sein. Begrenzungen
sind den jeweiligen Datenblättern der Antriebe
zu entnehmen.
1600 kPa
1400 kPa
1000 kPa
200 kPa für geräuscharmen Betrieb
luftblasendicht, Leckrate A (EN 12266-1)
90°
Innengewinde gemäss ISO 7-1
stehend bis liegend (bezogen auf die Spindel)
wartungsfrei
Messingkörper vernickelt
nicht rostender Stahl
nicht rostender Stahl
EPDM O-Ring
PTFE, O-Ring EPDM
PN
[ ]
40
40
40
25
25
25
R2..-S..
1
Werbung
Inhaltszusammenfassung für Belimo R2015-S1
- Seite 1 • für offene und geschlossene Kalt- und Warmwassersysteme • Für wasserseitige Absperrfunktionen und 2-Punkt-Regelungen in Luftbehandlungs- und Heizungsanlagen. • Luftblasendicht Typenübersicht [“] [“] [ m³/h] R2015-S1 R2020-S2 R2025-S2 R2032-S3 1 1/4 1 1/4 1 1/2 1 1/2 R2040-S3 R2050-S4 Technische Daten...
- Seite 2 Anforderungen Wasserqualität Die Bestimmungen gemäss VDI 2035 bezüglich Wasserqualität sind einzuhalten. Belimo Ventile sind Regelorgane. Damit diese die Regelaufgaben auch längerfristig erfüllen können, sind sie frei von Feststoffen (z.B. Schweissperlen bei Montagearbeiten) zu halten. Der Einbau entsprechend geeigneter Schmutzfänger wird empfohlen.
- Seite 3 X/Y: Mindestabstand bezogen auf die Ventilmitte. Die Abmessungen des Antriebes sind dem jeweiligen Antriebsdatenblatt zu entnehmen. Gewicht [“] [ mm] [ mm] [ mm] [ mm] [ mm] R2015-S1 0.3 kg R2020-S2 0.43 kg R2025-S2 0.51 kg 1 1/4 50.5 0.75 kg...
