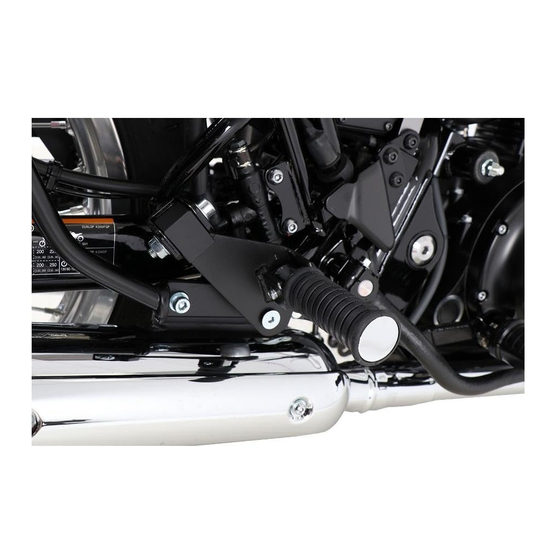

Soziusfußrastenverlegung / Pillion footrest shifting
Kawasaki W 800 Street / Cafe
ab Baujahr 2019 / from date of manufacture 2019
Artikel Nr.: / Item-no.:
2541
4215
00 01
INHALT
CONTENT
1x 700010455 Adapter links
1x 700010456 Adapter rechts
1x 700010457 Schraubensatz:
2x Zylinderschraube M8x60
2x Zylinderschraube M8x50
6x U-Scheibe Ø8,4
2x Selbstsichernde Mutter M8
2x Kunststoffabdeckkappe M8
2x Aludistanz Ø25xØ9x23
Verlegung 90mm nach vorne, 30mm nach unten
HINWEIS
NOTICE
Montage nur in Kombination mit Kofferträger 6502541 möglich
Shifting 90mm to the front, 30mm to the bottom
Fastening possible in combination with side carrier 6502541 only
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
schwarz/black
Set
1x 700010455 Adapter left
1x 700010456 Adapter right
1x 700010457 Screw kit:
2x Allen screw M8x60
2x Allen screw M8x50
6x Washer Ø8,4
2x Self lock nut M8
2x Plastic cap M8
2x Alu spacer Ø25xØ9x23
Verlängerung/extension
Ratsche/Ratchet
1
Werbung
Verwandte Anleitungen für hepco & becker 42152541 00 01
Inhaltszusammenfassung für hepco & becker 42152541 00 01
- Seite 1 Soziusfußrastenverlegung / Pillion footrest shifting Kawasaki W 800 Street / Cafe ab Baujahr 2019 / from date of manufacture 2019 Artikel Nr.: / Item-no.: 2541 4215 00 01 schwarz/black INHALT CONTENT 1x 700010455 Adapter links 1x 700010455 Adapter left 1x 700010456 Adapter rechts 1x 700010456 Adapter right 1x 700010457 Schraubensatz: 1x 700010457 Screw kit:...
- Seite 2 Fastening of the adapters right/left top: Insert the adapter with the square into the original pillion ratchet holder and tighten with allen screw M8x50, washers Ø8.4 and self lock nut M8. Fit the M8 plastic cap onto the nut. Fahrtrichtung/driving direction 42152541 00 01...
- Seite 3 Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage. Hepco & Becker GmbH Tel.: +49 (0)6331 - 1453 - 100 An der Steinmauer 6 Fax: +49 (0)6331 - 1453 - 120 D-66955 Pirmasens eMail: vertrieb@hepco-becker.de Germany www.hepco-becker.de 42152541 00 01...
