3-Kanal-Dimmer für RGB-LED-Streifen
Best.-Nr. 559270
Bestimmungsgemäße Verwendung
Das Produkt eignet sich zur Regulierung der Helligkeit von RGB-LED-Streifen. Pro Kanal steht ein Drehknopf
zur Verfügung. Somit können die Kanäle unabhängig voneinander reguliert werden. Der Anschluss an
die Spannungsquelle und die RGB-LED-Streifen (beides nicht im Lieferumfang enthalten) erfolgt über
Schraubklemmen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit
Feuchtigkeit, z.B. im Badezimmer u.ä. ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen (CE) dürfen Sie das Produkt nicht umbauen und/oder verändern.
Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt
werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand,
Stromschlag, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie
diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen
Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Lieferumfang
• Dimmer
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die
Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen,
übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung.
Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Personen / Produkt
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken
Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und
schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr
gewährleistet, wenn das Produkt:
- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde
oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits
geringer Höhe wird es beschädigt.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte,
an die das Produkt angeschlossen wird.
b) Sonstiges
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem
Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden,
wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

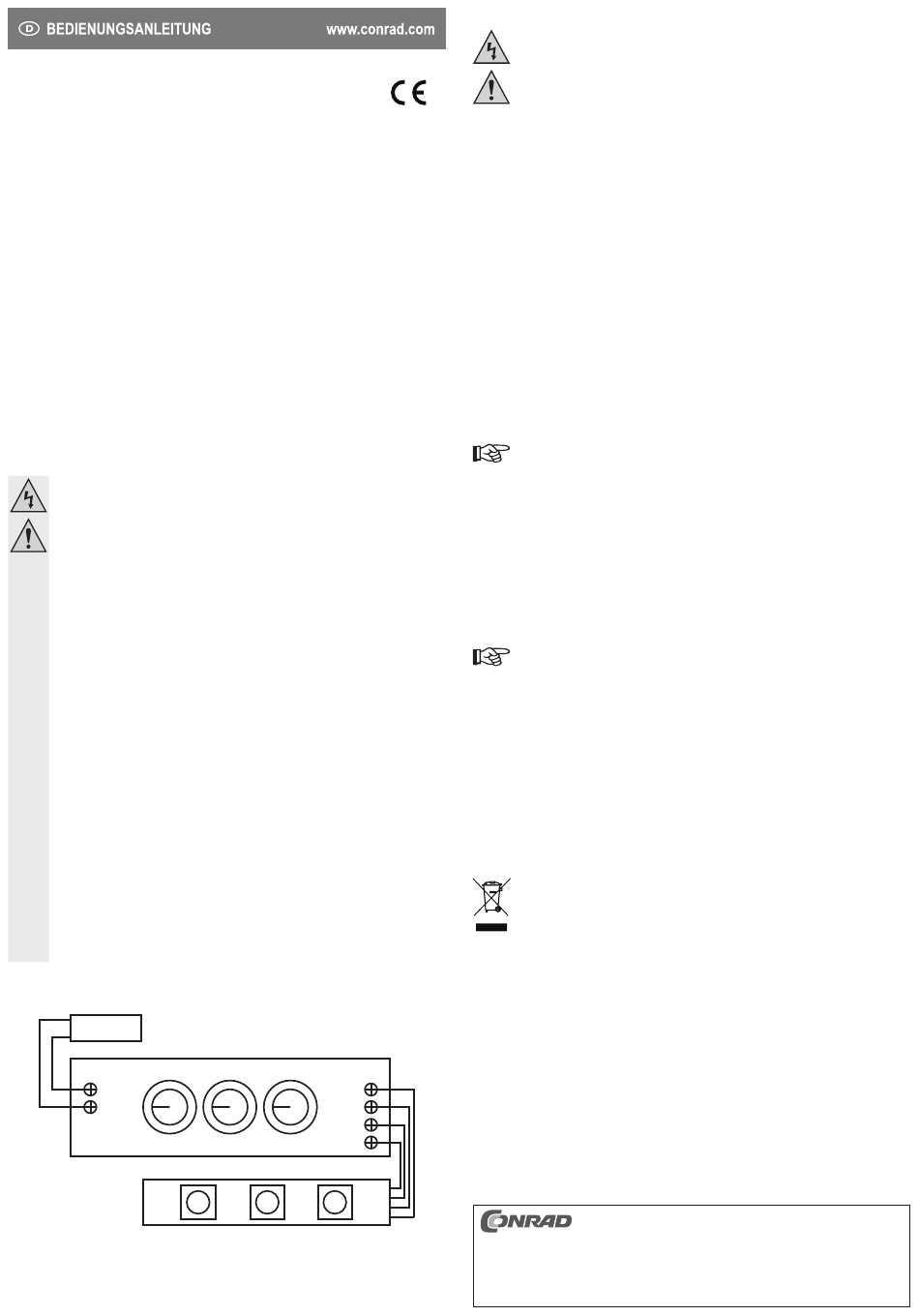

Anschlussdiagramm
V-
12 – 24 V
V+
V+
V-
Anschluss und Inbetriebnahme
Version 02/14
1. Befestigen Sie das Produkt bei Bedarf mit zwei Schrauben an einer geeigneten, ebenen Oberfläche.
2. Lösen Sie die Schrauben, mit denen die beiden transparenten Abdeckungen über den Schraubklemmen
befestigt sind. Entnehmen Sie die Abdeckungen.
3. Verbinden Sie das Produkt mit der Spannungsquelle und den RGB-LED-Streifen gemäß des
Anschlussdiagramms. Stellen Sie sicher, dass alle Schraubverbindungen fest angezogen sind und dass
sich die Anschlussleitungen nicht lösen können.
4. Befestigen Sie die Abdeckungen wieder über den Schraubklemmen.
5. Drehen Sie die drei Drehknöpfe komplett bis zum Anschlag nach links.
6. Aktivieren Sie die Spannungsquelle.
7. Stellen Sie mit den Drehknöpfen die gewünschte Helligkeit für jeden Kanal ein. Die Helligkeit lässt sich
stufenlos regeln.
Wartung und Reinigung
• Trennen Sie die Stromversorgung zum Produkt vor Reinigungsbeginn. Lassen Sie das Produkt vollständig
abkühlen.
• Äußerlich sollte das Produkt nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da ansonsten das
Gehäuse beschädigt werden könnte.
Entsorgung
Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Bestimmungen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung .................................. 12 – 24 V/DC
Ausgangsstrom ...................................... max. 3 A pro Kanal
Ausgangsleistung .................................. max. 108 W bei 12 V/DC
...............................................................
Geeigneter Kabelquerschnitt ................. ≤1,5 mm²
Betriebsbedingungen ............................. -20 bis +40 ºC, 10 – 80 % rL
V+
Lagerbedingungen ................................. -20 bis +60 ºC, 10 – 90 % rL
R
Abmessungen (B x H x T) ..................... 130 x 40 x 45 mm
G
Gewicht .................................................. 90 g
B
B
G
R
V+
Bei der Installation muss die Spannungsquelle komplett spannungsfrei sein. Ansonsten
besteht die Gefahr eines elektrischen Schlags!
Platzieren Sie das Produkt außerhalb der Reichweite von Kindern.
Platzieren Sie das Produkt niemals auf oder in der Nähe von leicht brennbaren
Oberflächen.
Betreiben Sie das Produkt niemals dort, wo brennbare oder explosive Gase/Stäube
vorhanden sind.
Betreiben Sie das Produkt niemals in der Nähe von explosionsgefährdeten Bereichen.
Montieren Sie bei einer Festinstallation zuerst das Produkt an der Oberfläche. Schließen
Sie erst danach die Leitungen an die Schraubklemmen an.
Achten Sie beim Anschluss auf die richtige Zuordnung der Farben (R = Rot, G = Grün,
B = Blau).
Achten Sie beim Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt
werden.
Es besteht unter Umständen die Möglichkeit, mehrere RGB-LED-Streifen in Reihe
anzuschließen. Dies ist abhängig von der Ausführung der RGB-LED-Streifen. Beachten
Sie dazu die Hinweise des Herstellers.
Stellen Sie sicher, dass die Anschlussleitungen ausreichend dimensioniert sind.
Wählen Sie den Querschnitt der Anschlussleitungen abhängig von der Anzahl der RGB-
LED-Streifen. Beachten Sie dabei, dass sich der Strom der drei Farben (R, G, B) addiert.
Dimensionieren Sie die Plus-Leitung entsprechend.
Verwenden Sie ausschließlich RGB-LED-Streifen mit gemeinsamer Plus-Leitung
(gemeinsame Anode). Schließen Sie niemals unterschiedliche RGB-LED-Streifen an das
Produkt an.
Stellen Sie sicher, dass die Ausgangsspannung der Spannungsquelle mit der
Betriebsspannung der RGB-LED-Streifen übereinstimmt.
Schließen Sie das Produkt nicht kurz.
Als Spannungsquelle eignet sich zum Beispiel ein Netzteil mit offenen Kabelenden.
Wenn der Drehknopf komplett bis zum Anschlag nach links gedreht ist, ist der zugehörige
Kanal ausgeschaltet.
Die Betriebsanzeige oberhalb der Schraubklemmen auf der linken Seite leuchtet auf, sobald
die Spannungsquelle aktiviert wurde. Falls jedoch alle Drehknöpfe bis zum Anschlag nach links
gedreht sind, erlischt die Betriebsanzeige trotz anliegender Spannung.
max. 216 W bei 24 V/DC
