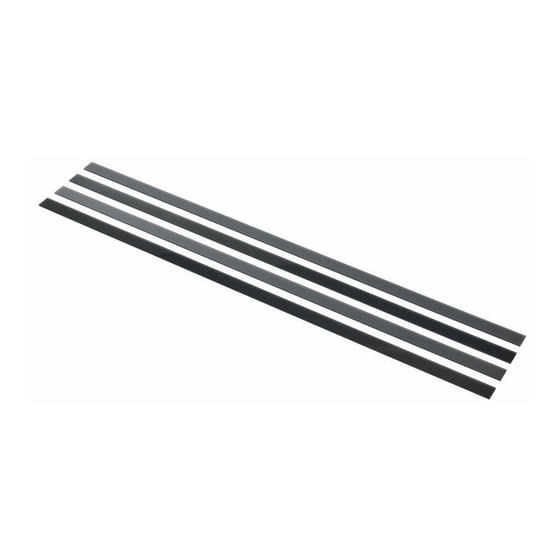

- Seite 1 Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 17.06.2020, ID: 486339, 486342...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation und Inbetriebnahme....................15 Anschlüsse und Bedienelemente....................18 Technische Daten............................ 21 Reinigung..............................24 Umweltschutz............................25 Stagepix Line 100 IP Stagepix Line 50 IP LED-strip... -
Seite 4: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Stagepix Line 100 IP Stagepix Line 50 IP LED-strip... -
Seite 5: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. - Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als Beleuchtungseffekt in Verbindung mit einem Controller Gebrauch vom Typ Stagepix Brain IP (Artikelnr. 486345) bestimmt. Verwenden Sie das Gerät ausschließ‐ lich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Ver‐ wendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 12 Sicherheitshinweise HINWEIS! Kompatible Geräte Das Gerät darf nur mit Ignition Stagepix Brain IP (Artikelnr. 486345) betrieben werden. Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
-
Seite 13: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Stagepix Line 100 IP (Artikelnr. 486339): LED Linien-Leuchte mit 80 SMD-LEDs (RGB) in 40 Segmenten Stagepix Line 50 IP (Artikelnr. 486342): LED Linien-Leuchte mit 40 SMD-LEDs (RGB) in 20 Segmenten Steuerung über Stagepix Brain IP (Artikelnr. 486345), nicht im Lieferumfang enthalten Flexibilität durch austauschbare Licht-Diffusoren Verbindung mehrerer LED-Strips mit Klemm-Mechanismus robustes Aluminium-Gehäuse... - Seite 14 Leistungsmerkmale Hinweise zur Schutzart IP65 Geräte mit Schutzart IP65 sind staubdicht und vollständig gegen Berührung geschützt (erste Kennziffer). Sie sind außerdem gegen Strahlwasser aus beliebigem Winkel geschützt (zweite Kennziffer). Deshalb können diese Geräte auch im Freien benutzt werden. Grundsätzlich sind Geräte der Veranstaltungstechnik aber nur für den vorübergehenden Einsatz ausgelegt (Event‐...
-
Seite 15: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 16 Installation und Inbetriebnahme HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Befestigungsmöglichkeiten Sie können das Gerät hängend installieren. Die Befestigung während des Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen.
- Seite 17 Verbinden Sie das Gerät über ein geeignetes RJ45-Datenkabel (Cat) mit dem Stagepix Brain IP (Artikelnr. 486345). An jede serielle Schnittstelle des Controllers dürfen maximal vier LED-Strips vom Typ Ignition Stagepix Line 100 IP (Artikelnr. 486339) oder maximal acht LED-Strips vom Typ Ignition Stagepix Line 50 IP (Artikelnr. 486342) in Reihe angeschlossen werden.
-
Seite 18: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Stagepix Line 100 IP (Artikelnr. 486339) Stagepix Line 100 IP Stagepix Line 50 IP LED-strip... - Seite 19 Anschlüsse und Bedienelemente Stagepix Line 50 IP (Artikelnr. 486342) Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
- Seite 20 Anschlüsse und Bedienelemente 1 Befestigungselement zur mechanischen Verbindung zweier Pixel-Rails mittels Klemm-Mechanismus 2 [INPUT] RJ45-Eingang zur Spannungsversorgung und Ansteuerung des Geräts mittels Stagepix Brain IP (Artikelnr. 486345) 3 Haltebügel mit Stellschraube zur Befestigung des Geräts an einer geeigneten Traverse 4 [OUTPUT] RJ45-Ausgang zur Spannungsversorgung und Ansteuerung des folgenden Pixel-Strips 5 Fangseilösen und Verbinder für nahtlose Verbindung mehrerer Bars Stagepix Line 100 IP Stagepix Line 50 IP...
-
Seite 21: Technische Daten
Technische Daten Technische Daten Lichtquelle Stagepix Line 100 IP: 80 × 5050 SMD, RGB Stagepix Line 50 IP: 40 × 5050 SMD, RGB Optische Eigenschaften Abstrahlwinkel 120° Pixel-Abstand 25 mm Leuchtdichte 1050 Nit Aktualisierungsrate 3000 Hz Ansteuerung Via Stagepix Brain IP (Artikelnr. 486345) Eingangsanschlüsse Spannungsversorgung RJ45... - Seite 22 Technische Daten Montageoptionen Hängend Stagepix Line 100 IP: 101 mm × 85 mm × 36 mm Abmessungen (B × H × T) Stagepix Line 50 IP: 51 mm × 85 mm × 36 mm Stagepix Line 100 IP: 1,9 kg Gewicht Stagepix Line 50 IP: 1,0 kg Umgebungsbedingungen...
- Seite 23 Technische Daten Weitere Informationen Outdoor-fähig Farbmischung Einzeln ansteuerbare LEDs LED-Typ Xin1 Lüfterlos Fernbedienung Nicht möglich Kabelloses DMX Nein Gehäusefarbe Schwarz Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
-
Seite 24: Reinigung
Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐... -
Seite 25: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 26 Notizen Stagepix Line 100 IP Stagepix Line 50 IP LED-strip...
