Handbuch für Logger HOBO® TidbiT® MX Temp 400 (MX2203) und
Temp 5000 (MX2204)

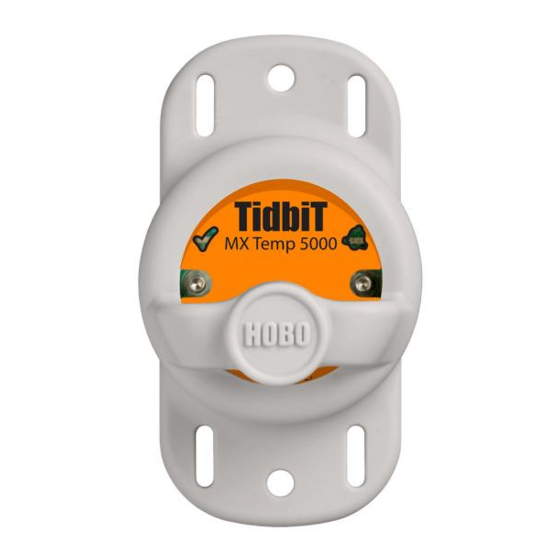

Modell MX2203 abgebildet
HOBO TidbiT MX Temp-
Logger
Modelle:
• MX Temp (MX2203)
• MX Temp (MX2204)
Im Lieferumfang
enthalten:
• Schutzmuffe
Erforderlich:
• HOBOconnect-App
• Mobilgerät mit Bluetooth
und iOS, iPadOS® oder
Android™
Zubehör:
• Strahlungsschutz (RS1
oder M-RSA) für MX2203
• Montagehalterung für
Strahlungsschutz
(MX2200-RS-BRACKET)
für Modell MX2203
• Ersatz-O-Ringe
(MX2203-ORING) für
MX2203
• Ersatz-Schutzmuffen für
beide Modelle in Grau
(BOOT MX220x-GR),
Schwarz (BOOT-MX220x-
BK) oder Weiß (BOOT-
MX220x-WH)
22055-G
HOBO TidbiT MX Temp-Logger sind für Messungen der Temperatur in Flüssen, Seen, Meeren,
Küstenhabitaten und im Boden vorgesehen. Mit ihrer Schutzmuffe sind diese robusten Logger für
längere Einsätze in Süß- oder Salzwasser ausgelegt, der MX2203 bis zu 122 m (400 ft) oder der MX2204
bis zu 1524 m (5000 ft) Tiefe. Die Logger verwenden Bluetooth® Low Energy zur drahtlosen
Kommunikation mit einem mobilen Gerät und sind mit einer optionalen Funktion zur Wassererkennung
ausgestattet, mit der automatisch die Logger-Erkennung über Bluetooth ausgeschaltet wird, wenn der
Logger in Wasser getaucht wird, wodurch Batteriestrom gespart wird. Mithilfe der HOBOconnect®-App
können Sie die Logger mühelos konfigurieren, protokollierte Daten auf Ihr Telefon oder Tablet
übertragen oder Daten zur weiteren Analyse automatisch zu HOBOlink® hochladen. Sie können die
Logger auch konfigurieren, um Statistiken zu berechnen, Alarme bei bestimmten Schwellenwerten
auszulösen oder um die Burst-Protokollierung zu aktivieren, bei der Daten in kürzeren Intervallen
protokolliert werden, wenn die Sensormesswerte bestimmte Grenzwerte über- oder unterschreiten.
Spezifikationen
Temperatursensor
Bereich
Genauigkeit
Auflösung
Abweichung
Reaktionszeit
Logger
Logger-Betriebsbereich
Auftrieb (Süßwasser)
Wasserdicht
Wassererkennung
Funkleistung
Sendebereich
Wireless-Datenstandard
Protokollierungsintervall
Zeitgenauigkeit
Batterie
Batterielebensdauer
Speicher
MX2203: -20 °C bis 70 °C (-4 °F bis 158 °F) in Luft; -20 °C bis 50 °C (-4 °F bis
122 °F) in Wasser
MX2204: -20 °C bis 70 °C (-4 °F bis 158 °F) in Luft; -20 °C bis 50 °C (-4 °F bis
122 °F) in Wasser; maximale Dauertemperatur 30 °C (86 °F) in Wasser
±0,25 °C von -20 °C bis 0 °C (±45 °F von -4 °F bis 32 °F)
±0,2 °C von 0 °C bis 70 °C (±0,36 °F von 32 °F bis 158 °F)
0,01 °C (0,018 °F)
< 0,1 °C (0,18 °F) pro Jahr
MX2203: 17 Minuten, typisch bis 90 % in Luftstrom von 1 m/s, nicht
montiert 7 Minuten, typisch bis 90 % in gerührtem Wasser, unmontiert
MX2204: 15 Minuten, typisch bis 90 % in Luftstrom von 1 m/s, nicht
montiert 4 Minuten, typisch bis 90 % in gerührtem Wasser, unmontiert
-20 °C bis 70 °C (-4 °F bis 158 °F)
MX2203: 3,1 g (0,11 oz) negativ
MX2204: 7,6 g (0,27 oz) negativ
MX2203: bis 122 m (400 ft)
MX2204: bis 1524 m (5000 ft)
Für eine zuverlässige Wassererkennung ist eine Wasserleitfähigkeit von 100
µS/cm oder höher erforderlich. Entionisiertes Wasser oder Wasser unter
100 µS/cm wird möglicherweise nicht erkannt.
Der Leitfähigkeitsschaltkreis für Wasser erkennt möglicherweise Wasser
nicht, das an den Elektroden festgefroren ist, d. h. bei Temperaturen unter
0 °C (32 °F).
1 mW (0 dBm)
Ca. 30,5 m (100 ft) bei Sichtverbindung
Bluetooth Low Energy (Bluetooth Smart)
1 Sekunde bis 18 Stunden
±1 Minute pro Monat bei 25 °C (77 °F)
CR2477, 3 V-Lithiumbatterie, vom Benutzer austauschbar in MX2203, nicht
austauschbar in MX2204
3 Jahre typisch bei 25 °C (77 °F) mit einem Speicherintervall von 1 Minute und
deaktivierter Funktion „Bluetooth immer aus" in der Software.
5 Jahre typisch bei 25 °C (77 °F) mit einem Speicherintervall von 1 Minute und
„Bluetooth immer aus" oder „Bluetooth aus Wassererkennung" in der
Software aktiviert.
Kürzere Protokollierungsintervalle und Statistik-Abtastintervalle, eine Burst-
Protokollierung, eine nicht getrennte Verbindung mit der App, zahlreiche
Downloads und Paging können die Lebensdauer der Batterie beeinflussen.
Um eine korrekte Installation der Batterie zu gewährleisten, siehe Hinweise
zur Batterie mit detaillierten Anweisungen für das Ersetzen der Batterie im
MX2203-Logger.
96.000 Messungen
