Einbau- und Bedienungsanleitung
D
Installation and operating manual
GB

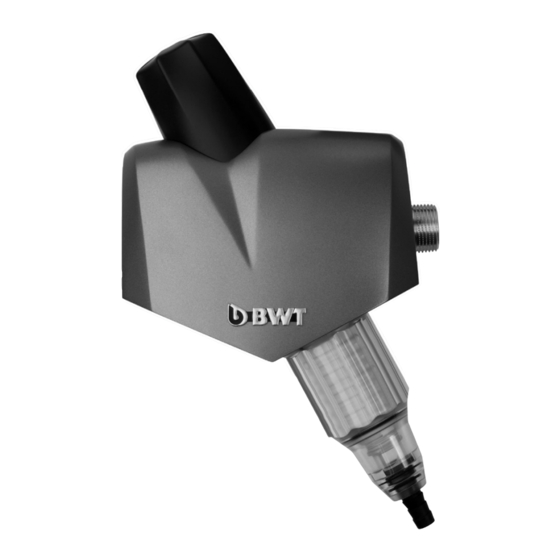

BWT Diago
Rückspülfilter
Backwashing filter
3/4" - 5/4"
DN 20 - 32
inkl. Automatische Hygiene Anzeige (AHA)
incl. Automatic Hygiene Advice (AHA)
Wichtige Hinweise: Um Fehler zu vermeiden, ist die Einbau- und Bedie-
nungsanleitung stets griffbereit aufzubewahren, vor der Ausführung von
Arbeiten am Gerät vollständig durchzulesen und zu beachten. Unsere
Merkblätter und Druckschriften sollen nach bestem Wissen beraten, der
Inhalt ist jedoch ohne Rechtsverbindlichkeit. Im Übrigen gelten unsere
allgemeinen Geschäftsbedingungen.
Important notice: Always keep the fitting and operating instructions close
at hand to avoid any mistakes and before carrying out any work on the
device you should read the fitting and operating instructions carefully and
follow them. While our data sheets and brochures should provide advice
to the best of our knowledge, the content thereof is not legally binding. In
addition to this, our general terms and conditions of trade apply.
Änderungen vorbehalten!
Subject to alterations!
