ROBBE 8730 Betriebsanleitung

M o d e l l s p o r t
Vielen Dank, dass Sie sich für einen Elektroflugregler aus unserem Sortiment entschieden
haben. Jegliche unsachgemäße Bedienung kann zu Verletzungen führen oder das Pro-
dukt und die Komponenten des Modells beschädigen. Von diesem Hochleistungsregler für
RC-Modelle können Gefahren ausgehen. Wir empfehlen dringend, die Bedienungsanlei-
tung sorgfältig und vollständig zu lesen. Wir übernehmen keine Verantwortung für Verluste,
die durch nicht autorisierte Änderungen an unserem Produkt verursacht wurden. Wir sind
berechtigt, die Schaltung, das Design und die Technischen Daten sowie Anforderungen
für die Verwendung des Produkts ohne vorherige Ankündigung zu ändern.
0 1 . H A U P T M E R K M A L E
• Verwendung eines leistungsstarken Mikroprozessors, einzigartige Schaltungsvarianten, sehr gute Entstö-
rung
• einstellbarer Startmodus, schnelle Gasannahme, gleichmäßige lineare Regelung, kann für Flächen-
und Hubschrauber-Modelle verwendet werden
• Umfassende Schutzfunktionen sorgen für eine hohe Sicherheit der Regler.
• Aus Sicherheitsgründen läuft der Motor beim Einschalten nicht sofort an, auch wenn sich der Gas-
hebel nicht in der Motor Stopp Position befindet.
• Der Betriebszustand kann durch einen akustischen Alarm angezeigt werden.
• zyklisches Menü bei der Programmierung für einfache Konfiguration, kompatibel mit allen Arten von
Fernsteuerungen
• Das Programmieren und das Erkennen von Echtzeitdaten werden über die ROBBE Smartphone APP
unterstützt (zusätzliches RO-CONTROL PRO WIFI MODUL erforderlich), Download unter www.robbe.
com/downloads .
• Unterstützt die Online Flugdatenerfassung, mit der Strom, Spannung, Drehzahl und Temperatur auf-
gezeichnet werden können (zusätzliches RO-CONTROL PRO WIFI MODUL erforderlich).
• einstellbares BEC (8,4 V / 7,4 V / 6 V / 5 V), hohe Ausgangsleistung mit 10 A und einer Spitzenbelastung
von 15 A
• ASCF (Active Switch Continued Flow) -Technologie (höherer Wirkungsgrad) reduziert massiv die Wär-
meerzeugung
• Drehrichtungsumkehr während des Fluges möglich, dadurch wird eine starke Verzögerung des Modells
bewirkt.
0 2 . T E C H N I S C H E D A T E N
Nenn- Spitzen-
Reglertyp
strom strom
RO-CONTROL PRO WIFI 80A 80 A 100 A
RO-CONTROL PRO WIFI 100A 100 A 120 A
RO-CONTROL PRO WIFI 130A
130 A 150 A
www.robbe.com
B E T R I E B S A N L E I T U N G
R O - C O N T R O L P R O W I F I M O T O R R E G L E R
BEC Zellen Gewicht Abmessungen
8,4V/7,4V
2 – 6S 125 g 82,5x39,5x23,5 mm
6V/5V, 10A
8,4V/7,4V
2 – 6S 127 g 82,5x39,5x23,5 mm
6V/5V, 10A
8,4V/7,4V
2 – 6S 132 g 82,5x39,5x23,5 mm
6V/5V, 10A

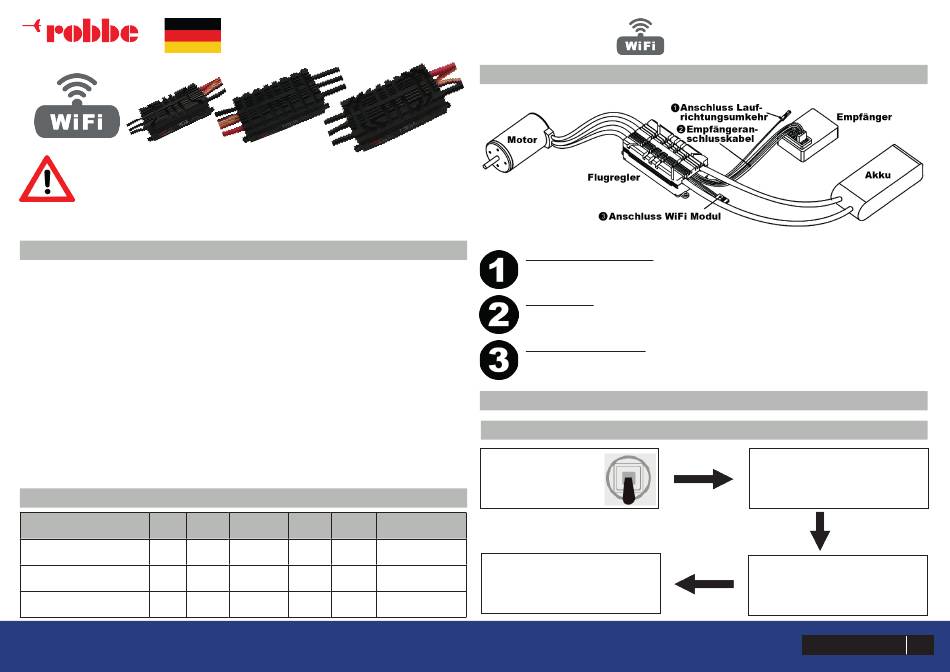

0 3 . A N S C H L U S S D I A G R A M M
Bitte stellen Sie sicher, dass alle Lötstellen mit Schrumpfschlauch isoliert sind
Das Aussehen jedes Reglers ist unterschiedlich, das Bild zeigt einen Referenzregler.
Signalleitung für Drehrichtung: Schließen Sie es an einen zweistufigen Schaltkanal des Empfän-
gers an, um die Motordrehung während des Flugs umzukehren.
Gassignalkabel: Schließen Sie es an den Gaskanal des Empfängers an. Die weiße Litze dient
zur Übertragung des Signals. Über die rote und schwarze Leitung erfolgt der BEC Anschluss für
den Empfänger.
Anschlussleitung WiFi Modul: Verbindungskabel zum RO-CONTROL PRO WiFi Modul. Dadurch
wird das Programmieren und das Erkennen von Echtzeitdaten über die ROBBE Smartphone
APP unterstützt.
0 4 . B E D I E N U N G S A N L E I T U N G
1 . N O R M A L E R E I N S C H A L T V O R G A N G
Schalten Sie den Sender
ein, bringen Sie den Gas-
steuerknüppel die unterste
Position
Der ESC ist zum Einsatz bereit

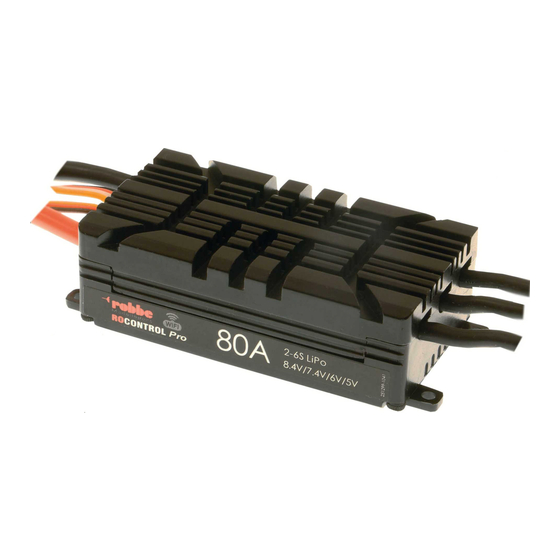

RO-CONTROL PRO WIFI 2-6S 80 A HV-BEC Nr.: 8730
RO-CONTROL PRO WIFI 2-6S 100 A HV-BEC Nr.: 8731
RO-CONTROL PRO WIFI 2-6S 130 A HV-BEC Nr.: 8732
Den ESC mit dem Akku verbinden, 2
Sek. warten, der Motor gibt einige kurze
„BEEP" (♪) Signale aus, damit wird die
Anzahl der LiPo Zellen angezeigt.
1 Sek. warten, 1 langer und 1 kurzer Ton
(♫, ♪) bedeuten „keine Bremse".
Ein langer Ton (♫) bedeutet: Bremse
verfügbar. Der ESC ist jetzt einsatzbereit.
D E U T S C H
V1_11/2019
1
