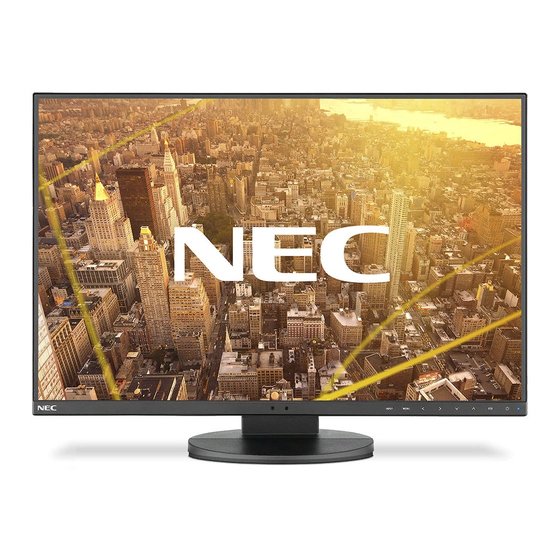

NEC MultiSync EA245WMi-2 Bedienungsanleitung
Desktop-monitor
Vorschau ausblenden
Andere Handbücher für MultiSync EA245WMi-2:
- Bedienungsanleitung (29 Seiten) ,
- Bedienungsanleitung (29 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NEC MultiSync EA245WMi-2
Inhaltszusammenfassung für NEC MultiSync EA245WMi-2

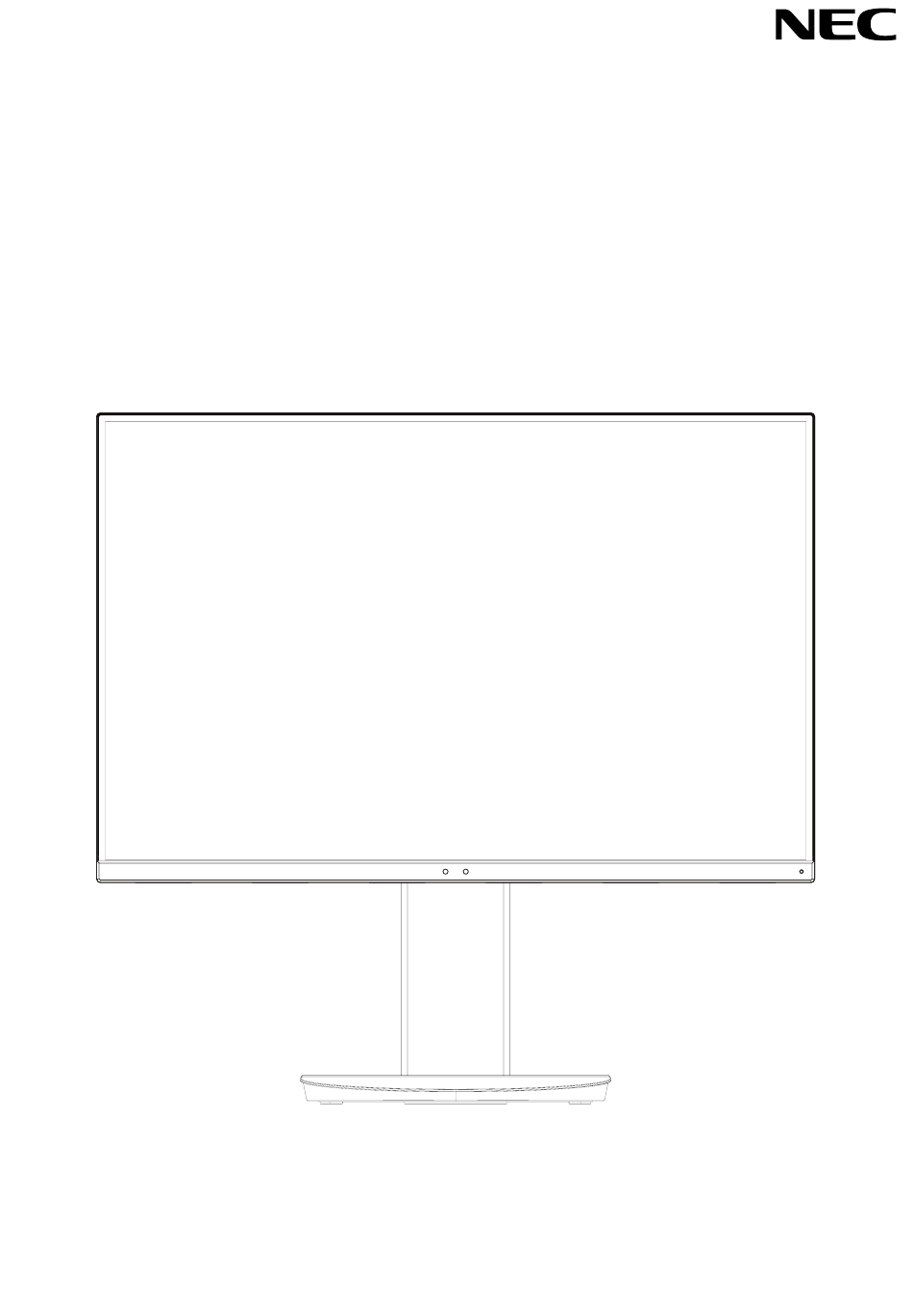

- Seite 1 Desktop-Monitor MultiSync EA245WMi-2 Bedienungsanleitung MODELL: EA245WMi, EA245WMi-BK Die Vorschriften für diesen Monitor gelten für einen der oben aufgeführten Modellbezeichnungen. Die Modellbezeichnung befindet sich auf dem Schild auf der Monitorrückseite.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis WARNUNG ...........................Deutsch-1 VORSICHT ...........................Deutsch-1 Registrierungsinformationen ......................Deutsch-3 Einsatzempfehlungen ........................Deutsch-4 Sicherheitsvorkehrungen und Pflege ...................Deutsch-4 Ergonomie ..........................Deutsch-5 Reinigen des LCD-Bildschirms ....................Deutsch-5 Reinigen des Gehäuses .......................Deutsch-5 Kurzanleitung ..........................Deutsch-6 ControlSync ..........................Deutsch-11 Anschluss mehrerer Bildschirme über DisplayPort ..............Deutsch-12 Abhilfe bei fehlendem Bild ......................Deutsch-13 Bedienelemente ...........................Deutsch-14 Technische Daten .........................Deutsch-21 Merkmale und Funktionen ......................Deutsch-22 Fehlerbehebung ...........................Deutsch-23... -
Seite 3: Warnung
VORSICHT: Verwenden Sie das mit diesem Monitor gelieferte Netzkabel gemäß der Tabelle der Netzkabel. Setzen Sie sich mit NEC in Verbindung, wenn der Monitor ohne Netzkabel geliefert wurde. In allen anderen Fällen ist das Netzkabel zu verwenden, dessen Stecker der am Aufstellort vorhandenen Steckdose entspricht. Das kompatible Netzkabel eignet sich für die an der Steckdose anliegende Netzspannung und wurde gemäß... - Seite 4 Windows ist eine eingetragene Marke der Microsoft Corporation. NEC ist eine eingetragene Marke der NEC Corporation. ErgoDesign ist eine eingetragene Marke von NEC Display Solutions Ltd. in Österreich, Benelux, Dänemark, Frankreich, Deutschland, Italien, Norwegen, Spanien, Schweden und Großbritannien. Alle anderen Marken und Produktbezeichnungen sind Marken oder eingetragene Marken der jeweiligen Eigentümer.
-
Seite 5: Registrierungsinformationen
WARNUNG: Gemäß der Federal Communications Commission sind keinerlei Modifikationen oder Veränderungen an dem Gerät MIT AUSNAHME der von NEC Display Solutions of America, Inc. freigegebenen und im vorliegenden Handbuch erläuterten zulässig. Eine Nichtbeachtung dieser behördlichen Vorschrift könnte dazu führen, dass Ihre Betriebserlaubnis dieses Geräts erlischt. -
Seite 6: Einsatzempfehlungen
Monitor mindestens eine Stunde lang ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. -
Seite 7: Ergonomie
DURCH RICHTIGE AUFSTELLUNG UND EINSTELLUNG DES MONITORS KÖNNEN ERMÜDUNGSERSCHEINUNGEN VON AUGEN, SCHULTERN UND NACKEN VERMIEDEN WERDEN. BEACHTEN SIE BEI DER AUFSTELLUNG DES MONITORS FOLGENDES: • Optimale Bildschirmleistung wird erst nach ca. 20 Minuten Aufwärmzeit erzielt. • Stellen Sie den Monitor so auf, dass sich die Oberkante des Bildschirms auf Augenhöhe oder knapp darunter befindet. -
Seite 8: Kurzanleitung
Kurzanleitung Den Inhalt entnehmen Sie bitte der separaten Auflistung des Verpackungsinhalts. So befestigen Sie den Standfuß am Fuß des LCD-Monitors: 1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine weiche Oberfläche (Abbildung 1). 2. Drehen Sie den Fuß bitte um 90 Grad, wie in Abbildung 1 dargestellt. - Seite 9 3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 35 Grad und heben Sie ihn in die höchste Position. 4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem Downstream-Port am Computer (Abbildung C.1a).
-
Seite 10: Heben Und Senken Des Bildschirms
7. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein. HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden VORSICHT in dieser Bedienungsanleitung. 8. Schalten Sie den Computer ein. Schalten Sie anschließend den Monitor ein, indem Sie die Netztaste auf der Frontblende berühren (Abbildung E.1). -
Seite 11: Neigen Und Schwenken
Neigen und Schwenken Fassen Sie den Monitor an der Ober- und Unterseite und neigen Sie ihn nach Bedarf (Abbildung TS.1). Abbildung TS.1 HINWEIS: Neigen Sie den Monitor vorsichtig. Installation auf einem Tragarm Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. So bereiten Sie den Monitor für eine alternative Montage vor: •... -
Seite 12: Montage Des Tragarms
Montage des Tragarms Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. 1. Beachten Sie die Anleitungen im Abschnitt „Entfernen des Monitorfußes für die Montage“. 2. Verwenden Sie die vier angegebenen Schrauben, um den Tragarm am Monitor zu befestigen (Abbildung F.1). Federring 12 mm Unterlegscheibe... -
Seite 13: Controlsync
ControlSync 1. Verbinden Sie den Hauptmonitor mit einem weiteren Monitor mithilfe eines ControlSync-Kabels (ø 2,5) in ControlSync IN/OUT. 2. Gehen Sie wie für KOPIEREN VON DATEN vor. Wenn die Einstellungen des Hauptmonitors angepasst werden, werden diese automatisch kopiert und an die weiteren Monitore übertragen. 3. -
Seite 14: Anschluss Mehrerer Bildschirme Über Displayport
Anschluss mehrerer Bildschirme über DisplayPort Sie können mehrere Monitore anschließen, indem Sie diese über DisplayPort verketten. Bei der Verwendung mehrerer Monitore im MST-Modus (Multi-Stream Transport), muss auf jedem verbundenen Monitor DP AUSGANG MULTISTREAM auf AUTOM. eingestellt werden. Ändern Sie die Einstellungen des Monitors in der Anschlusskette, der an den Computer angeschlossen ist, zuletzt. -
Seite 15: Abhilfe Bei Fehlendem Bild
Abhilfe bei fehlendem Bild Wenn nach dem Einstellen einer Option für DP AUSGANG MULTISTREAM kein Bild auf dem Monitor angezeigt wird, verfahren Sie folgendermaßen: 1. Schalten Sie den Computer aus. 2. Berühren Sie die Taste MENU, um das OSD-Menü „Kein Signal“ zu öffnen. 3. -
Seite 16: Bedienelemente
Bedienelemente Die OSD-Bedienelemente (On-Screen-Display) auf der Vorderseite des Monitors haben folgende Funktionen: Berühren Sie eine der Steuerungstasten, um in das OSD-Menü zu gelangen. Berühren Sie die Taste SELECT, um den Signaleingang zu ändern. HINWEIS: Zum Wechseln des Signaleingangs muss das OSD-Menü geschlossen werden. 1 Umgebungslichtsensor Erkennt die Umgebungshelligkeit sowie die Anwesenheit einer Person und stellt den Monitor Anwesenheitssensor... - Seite 17 ECO MODE Reduziert den Stromverbrauch durch Verringerung der Helligkeit. AUS: Keine Funktion. 1: Einstellung des Helligkeitsbereichs von 0 % bis 60 %. Mit dieser Einstellung kann die Helligkeit auf einen Leistungsbereich angepasst werden, welcher 20 % weniger Energie verbraucht, als die maximale Helligkeitseinstellung. 2: Einstellung des Helligkeitsbereichs von 0 % bis 30 %.
- Seite 18 SENSOR EINSTELLUNG (ANWESENHEITSSENSOR) Passt den Schwellenwert für den Anwesenheitssensor an. Wenn sich das Personensymbol rechts neben dem weißen Farbbalken oder der roten Farbwelle befindet, wird keine Person erkannt. HINWEIS: Der Anwesenheitssensor wird aktiviert, sobald das OSD geschlossen wird. STARTZEIT (ANWESENHEITSSENSOR) Passt die Wartezeit für die Umschaltung in die niedrigere Helligkeitsstufe oder den Energiesparmodus an, wenn der Anwesenheitssensor keine Person erkennt.
- Seite 19 OPTIMIERUNG DER PHASE (nur analoger Eingang) Optimiert Schärfe, Deutlichkeit und Bildstabilität durch Erhöhen oder Verringern dieses Werts. Liefern die Funktionen AUTOM. EINSTELLUNG und BILDBREITE kein zufriedenstellendes Bild, kann mit dieser Funktion eine Optimierung vorgenommen werden. Dazu kann ein Moiré-Testmuster verwendet werden. Ist die Einstellung OPTIMIERUNG DER PHASE fehlerhaft kalibriert, entspricht das Ergebnis der Zeichnung links.
- Seite 20 Farbe Farbsteuerungssystem: Zur Einstellung der Farben stehen verschiedene Farbvoreinstellungen zur Verfügung (sRGB und ORIGINALFARBEN sind Standardeinstellungen und können nicht angepasst werden). 1, 2, 3, sRGB, 5: Hier können die Werte für die Farben Rot, Grün und Blau erhöht oder verringert werden. Die Änderungen der Farben ist auf dem Bildschirm sichtbar.
- Seite 21 ENERGIESPAR-TIMER Durch den ENERGIESPAR-TIMER wird der Monitor nach 2 Stunden Betrieb im Energiesparmodus automatisch ausgeschaltet. LED-HELLIGKEIT Sie können die Helligkeit der blauen LED einstellen. DDC/CI Mit dieser Funktion lässt sich die DDC/CI-Funktion ein- oder ausschalten. USB POWER (USB-STROMVERSORGUNG) Hiermit wählen Sie aus, wie der USB-Anschluss mit Strom versorgt wird. AUTO: Der USB-Downstream-Port wird je nach Energiesparzustand mit Strom versorgt.
- Seite 22 KOPIEREN VON DATEN Um Daten vom Hauptmonitor an nachgeordnete Monitore zu kopieren, wählen Sie KOPIEREN VON DATEN, und berühren Sie die Taste SELECT. Die Meldung IN ARBEIT... wird auf dem Bildschirm angezeigt. HINWEIS: Diese Funktion ist nur für den Hauptmonitor in ControlSync vorgesehen. Alle in der ControlSync-Übersicht festgelegten Einstellungen (siehe Seite 11) werden vom Hauptmonitor auf die weiteren Monitore kopiert.
-
Seite 23: Technische Daten
1600 x 1200* bei 60 Hz 1680 x 1050* bei 60 Hz 1920 x 1080* bei 60 Hz 1920 x 1200 bei 60 Hz..........Von NEC DISPLAY SOLUTIONS empfohlene Werte. Nutzbare Querformat: Horiz.: 518,4 mm/20,4 Zoll Bildschirmfläche Vert.: 324,0 mm/12,8 Zoll Hochformat: Horiz.:... -
Seite 24: Merkmale Und Funktionen
Hinweis: Die CO2-Ausstoßwerte bei Betrieb und in der Fertigungsphase werden mit Hilfe eines speziellen Algorithmus berechnet, den NEC eigens für die Monitore dieser Marke entwickelt hat; die entsprechenden Angaben sind zum Druckzeitpunkt korrekt. NEC behält sich das Recht vor, aktualisierte CO2-Ausstoß-Werte zu veröffentlichen. -
Seite 25: Fehlerbehebung
Monitor beispielsweise eine Stunde lang ein Standbild angezeigt, und bleibt ein Geisterbild sichtbar, sollte der Monitor mindestens eine Stunde ausgeschaltet werden, damit der Bildschatten verschwindet. HINWEIS: NEC DISPLAY SOLUTIONS empfiehlt die Aktivierung eines Bildschirmschoners auf allen Anzeigegeräten, wenn sich das Bild längere Zeit nicht verändert. Schalten Sie den Monitor aus, wenn Sie ihn nicht verwenden. - Seite 26 Bild wird nicht in der richtigen Größe angezeigt • Verwenden Sie die OSD-Steuerungen für die Bildeinstellung, um das Bild zu vergrößern bzw. verkleinern. • Überprüfen Sie, ob ein von der verwendeten Grafikkarte unterstützter Modus ausgewählt wurde. (Informationen zum Ändern des Grafikmodus finden Sie im Handbuch zur Grafikkarte bzw. zum System.) •...
-
Seite 27: Verwenden Der Zoomfunktion
Verwenden der Zoomfunktion Hiermit können Sie den vollen Anzeigebereich nutzen, haben also eine wesentlich größere Fläche verfügbar. Ermöglicht es, dass sich das in der Mitte angezeigte Bild ausdehnt. EINRICHTUNG 1. Wählen Sie für AUSDEHNUNG die Option VOLLBILD oder FORMAT aus, um die Zoomfunktion zu aktivieren (siehe Seite 17). AUSDEHNUNG AUS 2. -
Seite 28: Funktion „Anwesenheitssensor
Funktion „Anwesenheitssensor“ Die Funktion „Anwesenheitssensor“ reduziert den Stromverbrauch, indem die Bewegung einer Person erkannt wird. Für ANWESENHEITSSENSOR gibt es zwei Einstellungen: MODUS SENSOREINSTELLUNG Keine Person vor dem Monitor LEICHT HELLIGKEIT 0 % STARK Energiesparmodus Abbildung der Funktion des Anwesenheitssensors A. Wenn der Sensor erkennt, dass sich vor dem Monitor keine Person aufhält, bleibt der Monitor für die in ANWESENHEITSSENSOR >... -
Seite 29: Verwendung Der Funktion „Autom. Helligkeit
Verwendung der Funktion „Autom. Helligkeit“ Die Helligkeit des LCD-Bildschirms kann je nach der Umgebungshelligkeit des Raumes erhöht oder verringert werden. Wenn der Raum hell ist, wird der Monitor entsprechend aufgehellt. Ist der Raum dunkel, wird der Monitor entsprechend abgedunkelt. Diese Funktion soll unter den verschiedensten Beleuchtungsbedingungen zu entspannterem Sehen beitragen. EINRICHTUNG Mit den folgenden Verfahren können Sie den Helligkeitsbereich auswählen, den der Monitor bei aktivierter Funktion AUTOM. -
Seite 30: Informationen Des Herstellers Zu Recycling Und Energieverbrauch
Informationen des Herstellers zu Recycling und Energieverbrauch NEC DISPLAY SOLUTIONS ist dem Umweltschutz verpflichtet und betrachtet Recycling als eine der obersten Prioritäten des Unternehmens, um die Belastung der Umwelt zu verringern. Wir bemühen uns um die Entwicklung umweltfreundlicher Produkte sowie um die Definition und Einhaltung der aktuellsten Standards unabhängiger Organisationen wie ISO (Internationale Organisation für Normung) und TCO (Dachverband der schwedischen Angestellten- und Beamtengewerkschaft).
