Inhaltszusammenfassung für Acer Predator XB273

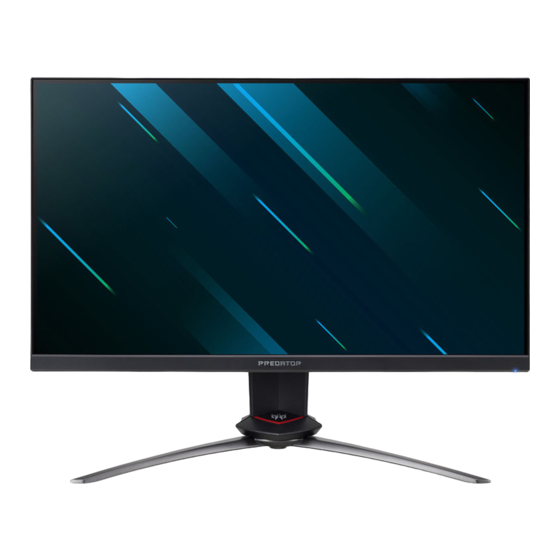

- Seite 1 Acer LCD-Monitor Bedienungsanleitung...
- Seite 2 Fotokopie, durch Aufnahme oder anderweitig. Acer LCD-Monitor – Bedienungsanleitung Modellnummer: __________________________________ Seriennummer: __________________________________ Kaufdatum: _____________________________________ Kaufort: ________________________________________ Acer und das Acer-Logo sind eingetragene Marken von Acer Incorporated. Hierin erwähnte Produktnamen oder Marken anderer Unternehmen werden nur zu Identifizierungszwecken verwendet und gehören ihren jeweiligen Unternehmen.
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Lesen Sie die Anleitung sorgfältig. Bewahren Sie dieses Dokument zum künftigen Nachschlagen auf. Befolgen Sie alle am Produkt angegebenen Warnhinweise und Anweisungen. Besondere Hinweise zu LCD-Monitoren Folgendes ist bei einem LCD-Monitor völlig normal und zeigt kein Problem an. •... -
Seite 4: Zugänglichkeit
Zugänglichkeit Achten Sie darauf, dass die Steckdose, an die Sie das Netzkabel anschließen, leicht zugänglich und möglichst nah am Gerätebediener ist. Wenn Sie die Stromversorgung vom Gerät trennen müssen, achten Sie darauf, den Netzstecker aus der Steckdose zu ziehen. Sicherer Hörgenuss Befolgen Sie zum Schutz Ihres Gehöres diese Anweisungen. -
Seite 5: Produktreparatur
• Falls eine Mehrfachsteckdose mit diesem Produkt verwendet wird, stellen Sie sicher, dass die Gesamtamperzahl der an die Mehrfachsteckdose angeschlossenen Geräte die Amperzahl der Mehrfachsteckdose nicht übersteigt. Achten Sie außerdem darauf, dass die Gesamtamperzahl aller an der Steckdose angeschlossenen Geräte die Amperzahl der Sicherung nicht übersteigt. -
Seite 6: Potentiell Explosive Umgebungen
Ihr Gerät und seine Erweiterungen können kleine Teile beinhalten. Halten Sie sie von kleinen Kindern fern. Informationen zum Recycling von IT-Geräten Acer widmet sich intensiv dem Umweltschutz und betrachtet Recycling in Form der Annahme und Entsorgung von Altgeräten als eine der obersten Prioritäten eines Unternehmens zur Minimierung der Umweltbelastung. -
Seite 7: Lcd-Pixelerklärung
LCD-Pixelerklärung Das LCD-Gerät wird mit Hilfe hochpräziser Herstellungsverfahren gefertigt. Nichtsdestotrotz können einige Pixel gelegentlich falsch zünden oder als schwarze oder rote Punkte erscheinen. Dies hat keine Auswirkungen auf das aufgenommene Bild und stellt keine Fehlfunktion dar. Dieses Produkt unterstützt ab Werk Energieverwaltung: •... -
Seite 8: Auf Ihre Augen Achten
Auf Ihre Augen achten Lange Starren auf den Bildschirm, das Tragen einer ungeeigneten Sehhilfe, Blendlicht, übermäßige Raumbeleuchtung, schlecht eingestellte Bildschärfe, sehr kleine Schriftarten und kontrastarme Anzeigen können Ihre Augen belasten. Die folgenden Abschnitte liefern Empfehlungen, wie Sie die Augenbeanspruchung reduzieren können. Augen •... - Seite 9 (“x” = 0~9, a ~ z, A ~ Z, or blank) We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized...
-
Seite 10: Federal Communications Commission
Acer America Corporation 333 West San Carlos St., San Jose Suite 1500 CA 95110, U. S. A. Tel : 254-298-4000 Fax : 254-298-4147 www.acer.com Federal Communications Commission Supplier's Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following... -
Seite 11: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Besondere Hinweise zu LCD-Monitoren Ihren Monitor reinigen Zugänglichkeit Sicherer Hörgenuss Warnungen Stromversorgung Produktreparatur Potentiell explosive Umgebungen Zusätzliche Sicherheitsinformationen Informationen zum Recycling von IT-Geräten Entsorgungsanweisungen LCD-Pixelerklärung Tipps und Informationen für eine komfortable Benutzung Ihre Komfortzone finden Auf Ihre Augen achten Gute Arbeitsgewohnheiten entwickeln... -
Seite 12: Auspacken
Auspacken Bitte prüfen Sie, ob folgende Artikel vorhanden sind, wenn Sie den Karton auspacken; bewahren Sie Verpackungsmaterialien auf, falls Sie den Monitor künftig einmal versenden oder transportieren müssen. LCD-Monitor Kurzanleitung Netzkabel Predator XB273 Quick Guide DP-Kabel HDMI-Kabel USB-Kabel (optional) (optional) -
Seite 13: Bildschirmposition Anpassen
Bildschirmposition anpassen Zur Optimierung der Betrachtungsposition können Sie Höhe/Neigung des Monitors anpassen. • Höhenverstellung Nach Drücken auf die Oberseite des Monitors können Sie die Monitorhöhe anpassen. 115mm • Neigung Bitte beachten Sie die nachstehende Abbildung für ein Beispiel des Neigungsbereichs. Nur am höchsten Punkt ist eine Neigung von 20 Grad möglich. -
Seite 14: Monitor Drehen
20° 20° • Monitor drehen Erhöhen Sie das Display vor der Drehung auf die oberste Position, drücken Sie es dann so weit wie möglich nach hinten. Drehen Sie den Monitor im oder gegen den Uhrzeigersinn, bis er bei ±90 ° stoppt. -
Seite 15: Netzteil Und Netzkabel Anschließen
Netzteil und Netzkabel anschließen • Prüfen Sie zunächst, ob das von Ihnen verwendete Netzkabel für Ihre Region geeignet ist. • Der Monitor hat ein Universalnetzteil, das den Betrieb in Spannungsbereichen mit 100/120 V Wechselspannung oder 220/240 V Wechselspannung erlaubt. Es ist keine Anpassung seitens des Nutzers erforderlich. -
Seite 16: Display Data Channel (Ddc)
Display Data Channel (DDC) Zur Vereinfachung der Installation unterstützt der Monitor Plug-and-Play, sofern Ihr System das DDC-Protokoll unterstützt. DDC ist ein Kommunikationsprotokoll, über das der Monitor das Hostsystem automatisch über seine Fähigkeiten unterstützt; dazu zählen bspw. unterstützte Auflösungen und das entsprechende Timing. Der Monitor unterstützt den DDC2B-Standard. -
Seite 17: 20-Poliges Farbanzeige-Signalkabel
20-poliges Farbanzeige-Signalkabel Kontaktnummer Beschreibung Kontaktnummer Beschreibung ML_Lane 0 + Erde ML_Lane 0 - ML_Lane 1 + Erde ML_Lane 1 - ML_Lane 2 + Erde ML_Lane 2 - ML_Lane 3 + Erde ML_Lane 3 - Konfiguration 1 Konfiguration 2 AUX-Kanal + Erde AUX-Kanal - Hot-Plugging... -
Seite 18: Installation
Installation Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel Ihres Computers. - und/oder Verbinden Sie das Signalkabel mit dem (optional) HDMI- (optional) Eingang des Monitors und - und/oder (optional) HDMI- (optional) Ausgang der Grafikkarte des Computers. Ziehen Sie dann die Rändelschrauben am Anschluss des Signalkabels fest. -
Seite 19: Bedienelemente
Bedienelemente Externe Bedienelemente Ein/Aus-Schalter Schaltet den Monitor ein/aus. Blau zeigt den Betriebsmodus an. Gelb zeigt den Bereitschafts-/Energiesparmodus an. Funktionstaste Zur Anzeige der Hauptseite drücken. Zum Aufrufen der Funktion von Schnelltaste 1 erneut drücken. Wenn das Funktionsmenü eingeblendet ist, können Sie mit dieser Taste die Basisinformationen Ihres Monitors und die aktuelle Quelle aufrufen oder die angepassten Farbeinstellungen auf die Werksstandards rücksetzen. -
Seite 20: Verknüpfungsmenü Verwenden
Verknüpfungsmenü verwenden ------------------------------------------------------------------------------------------------------------- Hinweis: Der folgende Inhalt dient lediglich der allgemeinen Veranschaulichung. Die tatsächlichen Produktspezifikationen können variieren. Das Bildschirmmenü kann zur Anpassung der Einstellungen Ihres LCD-Monitors verwendet werden. Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Über das Bildschirmmenü können Sie Bildqualität, Position des Bildschirmmenüs und allgemeine Einstellungen anpassen. -
Seite 21: Input (Eingang) Wählen
Ref. white (nits) Adjust Input (Eingang) wählen Rufen Sie die Eingangssteuerung auf und wählen Sie DP, HDMI oder Auto Source (Autom. Quelle). Sind Sie mit den Einstellungen fertig, drücken Sie auf den Joystick, um die aktuelle Seite zu schließen und die Einstellungen zu speichern. Input HDMI Move... - Seite 22 (Adaptiver Kontrast). Brightness (Helligkeit): Passen Sie die Helligkeit von 0 bis 100 an. ----------------------------------------------------------------------------------------------------------- Hinweis: Passt den Abgleich zwischen hellen und dunklen Farbtönen an. Contrast (Kontrast): Passen Sie den Kontrast von 0 bis 100 an. ----------------------------------------------------------------------------------------------------------- Hinweis: Legt den Grad der Unterscheidung zwischen hellen und dunklen Bereichen fest.
- Seite 23 Audio Mode - Stardard Picture Volume Color Audio Gaming System Save Settings to... Move Enter Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Drücken Sie den Joystick zur Auswahl von Audio aus dem Bildschirmmenü nach oben oder unten. Wählen Sie das gewünschte Element, indem Sie ihn nach rechts drücken; drücken Sie dann zum Aufrufen auf den Joystick.
- Seite 24 OSD (Bildschirmmenü) Mode - Standard Picture Language English Color OSD Timeout Audio Transparency Off Off Gaming Refresh rate num System Move Enter Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Drücken Sie den Joystick zur Auswahl von OSD aus dem Bildschirmmenü nach oben oder unten.
- Seite 25 System Mode - Standard Picture Input Color Hot Key Assignment Audio Wide Mode Aspect Deep Sleep Gaming Off Quick Start Mode Off Power-off System USB charge Move Enter Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Drücken Sie den Joystick zur Auswahl von System aus dem Bildschirmmenü nach oben oder unten.
-
Seite 26: Problemlösung
Energiespar-/ Bereitschaftsmodus versetzt ist. Bei Einstellung von OSD Lock (Bildschirmmenü sperren) auf On (Ein), leuchtet die LED bernsteingelb. Hinweis: Der Acer-Monitor ist für die Anzeige von Videos und visuellen Informationen vorgesehen, die von elektronischen Geräten bezogen werden.
