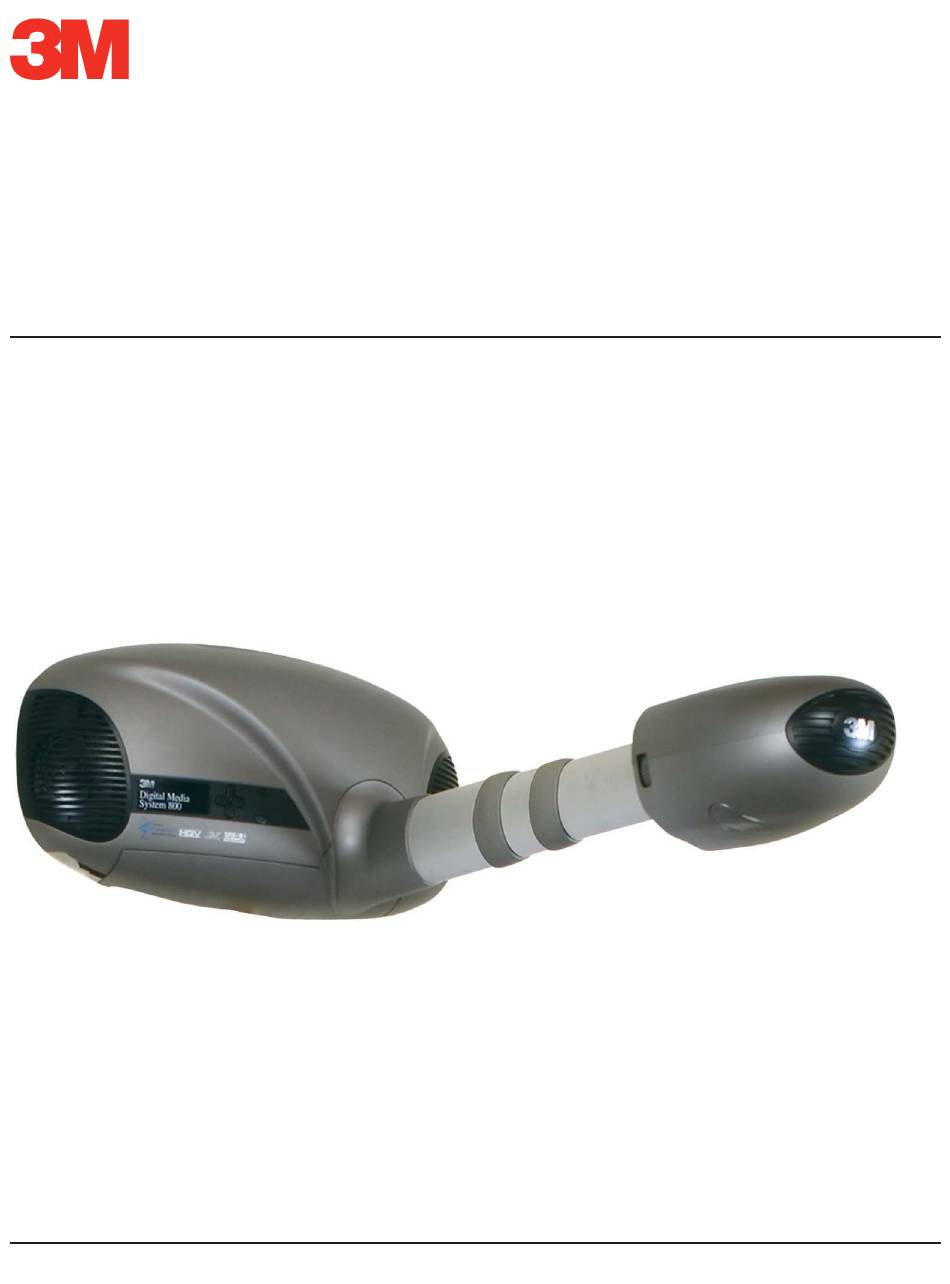

Digital Media System
800-Serie
Betriebsanleitung
4/1/2006 • 78-6970-9470-0-B • Copyright © 2006, 3M Company. Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für 3M 800 Serie

Inhaltszusammenfassung für 3M 800 Serie

  • Seite 1 Digital Media System 800-Serie Betriebsanleitung 4/1/2006 • 78-6970-9470-0-B • Copyright © 2006, 3M Company. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    ™ DMS 800-Serie Inhalt Inhalt Einleitung Danke, dass Sie sich für 3M entschieden haben ..................65 Sicherheitshinweise BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF..............68 Marken .................................68 Verpackungsinhalt Lieferumfang ...............................70 Nächster Schritt?............................70 Produktbeschreibung Leistungsmerkmale des Gerätes ........................71 Auflistung der einzelnen Teile........................71 Installation & Systemeinrichtung Einrichtung des Projektors...........................72...

  • Seite 5: Einleitung

    Einleitung Danke, dass Sie sich für 3M entschieden haben Danke, dass Sie sich für Geräte von 3M entschieden haben. Um eine reibungslose und störungsfreie Nutzung auch in den nächsten Jahren zu gewährleisten, wurde dieses Produkt gemäß der Qualitäts- und Sicherheitsstandards von M hergestellt.

  • Seite 6: Sicherheitshinweise

    DMS 800-Serie Sicherheitshinweise Lesen Sie alle in dieser Betriebsanleitung enthaltenen Sicherheitshinweise sorgfältig durch und befolgen Sie sie, bevor Sie das 3M™ Digital Media System 800/Digital Media System 8XX in Betrieb nehmen. Bewahren Sie dieses Dokument zum späteren Nachschlagen auf. Verwendungszweck: Das 3M™...
  • Seite 7 Gesetze. Gehen Sie auf www.lamprecycle.org oder wählen Sie die Telefonnummer 1-800-328-1371. • Um das Risiko zu mindern, das mit einem Zerbrechen des Leuchtmittels einhergeht: - Bei Zerbrechen des Leuchtmittels rufen Sie bitte Ihren autorisierten 3M-Dienstleister zwecks Reparatur an. Die Reparatur zerbrochener Leuchtmittel darf nicht vom Benutzer vorgenommen werden - Waschen Sie sich nach Kontakt mit zerbrochenem Leuchtmittelmaterial gründlich Ihre Hände...

  • Seite 8: Bewahren Sie Diese Anleitung Sorgfältig Auf

    Digital Media System 800. Marken Das 3M-Logo und 3M sind registrierte Marken von 3M Company. Vikuiti ist eine Marke der 3M Company. Microsoft, Windows, Windows NT, Word, Excel, PowerPoint, Internet Explorer und NetMeeting sind entweder eingetragene Marken oder Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
  • Seite 9 EIGNUNG FÜR EINEN BESTIMMTEN VERWENDUNGSZWECK. Tritt innerhalb des oben genannten Zeitraums ein Fehler an diesem Produkt auf, haben Sie Anspruch darauf, dass 3M, nach eigenem Ermessen, das 3M Produkt ersetzt oder repariert oder den Kaufpreis erstattet. Ausgenommen gesetzlichen Verbots haftet 3M nicht für indirekte, besondere, beiläufig entstehende oder Folgeschäden aus diesem Produkt, ungeachtet der...

  • Seite 10: Verpackungsinhalt

    Betriebsanleitung Bewahren Sie Ihr Verpackungsmaterial auf Verwahren Sie den Karton und das übrige Verpackungsmaterial, falls das Digital Media System 800 zur Reparatur an ein 3M Kundendienstzentrum geschickt werden muss. Benutzen Sie zum Schutz des Projektors das Verpackungsmaterial. Nächster Schritt? Nehmen Sie sich einige Minuten Zeit, um sich mit den Merkmalen des Digital Media System 800 vertraut zu machen, und nehmen Sie dann die Installation und die Systemeinrichtung vor.

  • Seite 11: Produktbeschreibung

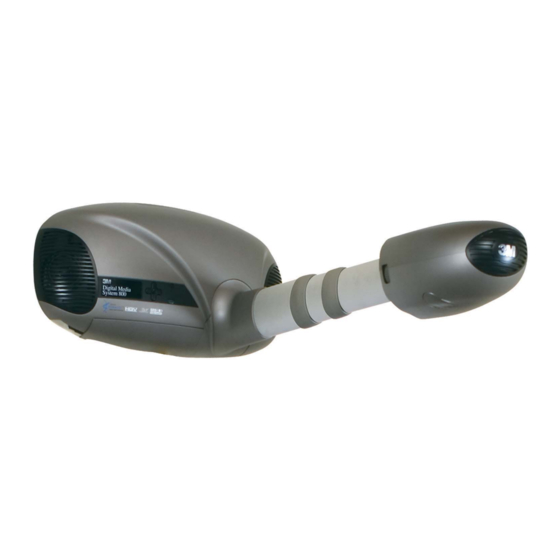

    Japanisch, traditionelles Chinesisch und vereinfachtes Chinesisch) Eingebaute 20W x 2-Lautsprecher Selbstschutztimer für ein Wiederzünden der kompakten P-VIP Lampe Auflistung der einzelnen Teile 1. Projektionskopf 5. Arm-Einstellring Fokusring Tastenfeld 3. Ersatz-Lampenabdeckung 7. Zwei Lautsprecher 4. Aluminiumarm 8. Ein-Ausgabewerk © 3M 2006. All Rights Reserved.

  • Seite 12: Installation & Systemeinrichtung

    Stellen Sie das Whiteboard auf. Es gibt 2 Horizontalen, 85" und 50", zur Festlegung der Bildschirmgröße. Folgt das Whiteboard der 85"-Linie, wird die Bildschirmgröße auch 85" sein. Folgt das Whiteboard der 50"-Line, wird die Bildschirmgröße 85" sein. © 3M 2006. Alle Rechte vorbehalten.
  • Seite 13 Armlänge für den 50"-Bildschirm zu verwenden ist. Versorgen Sie das Kabeldock mit Strom. Nehmen Sie den Projektor in Betrieb. 10. Fokusfunktion durch Einstellen des Fokusrings des Projektors. 11. Legen Sie den Gurt zur Sicherung an der Wand © 3M 2006. Alle Rechte vorbehalten.

  • Seite 14: Anschlüsse

    Anschlüsse ™ DMS 800-Serie Anschlüsse Anschlüsse des Projektors © 3M 2006. Alle Rechte vorbehalten.

  • Seite 15: Fernbedienung Des Projektors

    STUMM: Audio-Lautstärke Umschalter EIN/AUS AUSBLENDEN: Ersetzen Sie das Projektionsbild mit Drücken Sie erneut, um das Bild wieder einzublenden. ZOOM IN: Verkleinert das angezeigte Bild. ZOOM AUS: Vergrößert das angezeigte Bild. Magnify Menu Enter Freeze Blank Timer SWAP © 3M 2006. Alle Rechte vorbehalten.

  • Seite 16: Grundbetrieb

    Warten Sie das Zyklusende des Kühlungslüfters ab. Die LEDS erlöschen. Hinweis: Ausschalten des Hauptschalters, bevor der Lüfter stoppt, verringert die Lebensdauer der Projektionslampe. Drücken Sie den Hauptschalter auf dem Bedienfeld auf AUS. Schalten Sie Ihre Eingabegeräte aus. © 3M 2006. Alle Rechte vorbehalten.

  • Seite 17: Bildeinstellung

    Öffnen des Menüs die Menütaste am Tastenfeld des Projektors oder die Taste „Menu“ an der Fernbedienung. Innerhalb der Menüs können Sie mit Hilfe der Pfeiltasten auf dem Tastenfeld oder dem Richtungsknopf navigieren. Klicken Sie zur Änderung eines Menüpunkts auf die Enter-Taste. © 3M 2006. Alle Rechte vorbehalten.

  • Seite 18: Untermenü Bild

    Wenn der Eingang als NSTC erfolgt, ist Tint/Hue (Farbton/Farbnuancierung) aktiv Wenn der Eingang als Pal erfolgt, ist Tint/Hue inaktiv Schärfe Bildeinstellung für schärfere oder weichere Bildqualität. (Bei höheren Werten Wechselt es zu Detailverbesserung) Detailverbesserung Bringt die Bilddetails besser hervor: © 3M 2006. Alle Rechte vorbehalten.
  • Seite 19 Es gibt 4 Einstellmöglichkeiten für das Bildformat: 1) Vollbild 2) Standard 3) Briefkasten 4) Kinoformat (16:9) Mehr... Ermöglicht den Anwendern eine Navigation zu den erweiterten Menüeinstellungen. Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 1: Funktionsbeschreibung des Untermenüs „Bild“ © 3M 2006. Alle Rechte vorbehalten.
  • Seite 20 Regelt die temporäre Geräuschunterdrückung im System CODEC NR Regelt die Mosquito- und MPEG-Rauschunterdrückung im System BLOCK NR Schaltet die MPEG-Block-Rauschunterdrückung Ein oder Aus Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 2: Funktionsbeschreibung des Untermenüs 'Erweitert' © 3M 2006. Alle Rechte vorbehalten.
  • Seite 21 3) Computer 4) S-Video 5) Verbund (Composite) Audio- Ermöglicht dem Anwender zu wählen, welcher Audioeingang bearbeitet werden soll: Eingang 1) RCA 2) Stereo Mini 1 3) Stereo Mini 2 Tabelle 3: Funktionsbeschreibung des Untermenüs 'Eingabe' © 3M 2006. Alle Rechte vorbehalten.
  • Seite 22 Regelt den Ausgleich zwischen Rot und Grün, was für wirklichkeitsgetreue Präsentationen Farbnuancierung von Videosignalen notwendig ist. PIP-Farbe Regelt die Farbintensität des Bildes. PIP-Position Einstellung der Vertikal- und Horizontalposition des Projektionsbilds. Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 4: Funktionsbeschreibung des Untermenüs 'PIP' © 3M 2006. Alle Rechte vorbehalten.
  • Seite 23 Umschalten des Tons (ein/aus) durch den Benutzer Audio Modus Zur Veränderung des Audiomodus durch den Benutzer Audio Delay Zur Einstellung des Audioverzögerungswerts Reset Zur Einstellung des Audioverzögerungswerts ± 100 ms von der standardmäßigen Systemverzögerung. Tabelle 5: Beschreibung desUntermenüs ‘Lautsprecher’ © 3M 2006. Alle Rechte vorbehalten.
  • Seite 24 Bei deaktivierter Funktion wählt der Projektor das zuletzt verwendete Eingangssignal. - Ändern Sie die Funktion (Ein/Aus) zur Signalsuche Werkseinstellungen Setzt alle Menüpunkte auf die Werkseinstellungen zurück. Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 6: Funktionsbeschreibung Untermenü ‘Setup’ © 3M 2006. Alle Rechte vorbehalten.
  • Seite 25 ™ DMS 800-Serie Grundbetrieb Untermenü „Status Display“ © 3M 2006. Alle Rechte vorbehalten.

  • Seite 26: Fehleranalyse

    Verbinden Sie die Einheit mit einer Eingangsquelle kann nicht eine Eingangsauswahl vorzunehmen aktiven Eingangsquelle. gefunden werden. muss ein Signal vorliegen. Das Eingangsgerät (z.B. Computer, Schalten Sie die Eingangsquelle ein DVD-Player etc.) ist nicht eingeschaltet. © 3M 2006. Alle Rechte vorbehalten.

  • Seite 27: Bildschirmmeldungen

    Stunden erreicht und muss ersetzt werden. Das Gerät wird in 5 Minuten abgeschaltet. Wenn die Lampe eine Lebensdauer von 1580 Stunden oder höher erreicht hat, leuchtet eine entsprechende Nachricht auf, und das Gerät schaltet in 5 Minuten ab. © 3M 2006. Alle Rechte vorbehalten.

  • Seite 28: Wartung

    Schrauben Sie die Lampenabdeckung auf der Projektorkopfseite ab und entfernen Sie die Abdeckung. Lösen Sie die Lampen-Sicherungsschrauben. Bringen Sie die Lampenhalterung wieder an seine Position. Ziehen Sie die Lampen-Sicherungsschrauben an. Ersetzen Sie die Lampenhalterung. © 3M 2006. Alle Rechte vorbehalten.
  • Seite 30 Wichtiger Hinweis Alle Aussagen, technischen Informationen und Empfehlungen zu den Produkten von 3M wurden nach unserem besten Wissen erstellt, ihre Richtigkeit und Vollständigkeit kann jedoch nicht garantiert werden. Vor der Benutzung des Gerätes müssen Sie dieses überprüfen und feststellen, ob es für Ihren Verwend- ungszweck geeignet ist.

Diese Anleitung auch für:
