  • Seite 1 PLATINUM 100 Aufrichtriegel Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Allgemeines ......................3 1.1  Diese Anleitung ......................3 1.2  Produktbeschreibung....................3 1.3  Bestimmungsgemäße Verwendung ................ 3 1.4  Übersicht ........................4 Sicherheitshinweise ................... 5 2.1  Warnhinweise, Hinweise und Sichtprüfung ............7 Vor dem Gebrauch ....................8 3.1  Funktionsprüfung durchführen ................. 8 3.2  Typenschild und Prüfplakette prüfen ..............8 Aufrichtriegel montieren ..................

  • Seite 3: Allgemeines

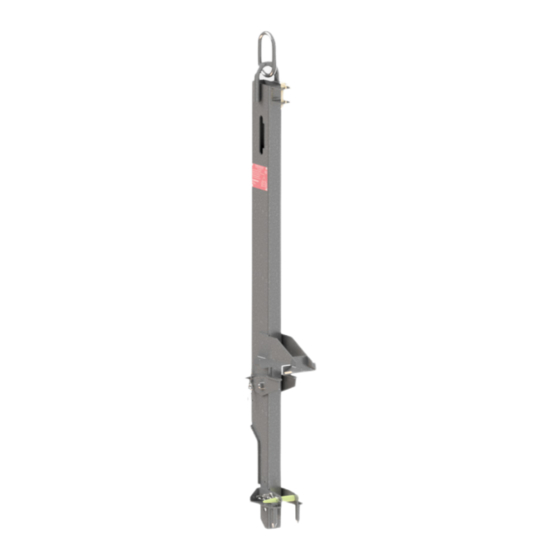

    PLATINUM 100 Aufrichtriegel Allgemeines 1.1  Diese Anleitung Diese Originalbetriebsanleitung beschreibt die sichere Verwendung des PLATINUM 100 Aufrichtriegels (Art. Nr. 606920). 1.2  Produktbeschreibung Mithilfe des PLATINUM 100 Aufrichtriegels lassen sich einzelne oder verbundene PLATINUM 100 oder MANTO Schalelemente mit montiertem Bühnensystem aufrichten und versetzen. Die maximale Tragfähigkeit je Aufrichtriegel beträgt 1500 kg. 1.3  Bestimmungsgemäße Verwendung Der PLATINUM 100 Aufrichtriegel ist ein Lastaufnahmemittel. Er wird zum Aufrichten einzel- ner oder verbundener PLATINUM 100 und MANTO Schalelemente verwendet. An den Scha- lelementen kann zusätzlich ein Bühnensystem montiert sein. Verbundene Schalelemente müssen entsprechend der AuV des Schalungssystems sicher miteinander verbunden sein. Die Montage des PLATINUM 100 Aufrichtriegels an horizontal orientierten Schalelementen ist nicht in jedem Fall möglich. Die möglichen Kombinationen werden in dieser Betriebsan- leitung explizit genannt. Der PLATINUM 100 Aufrichtriegel muss immer paarweise verwendet werden. Beide PLATINUM 100 Aufrichtriegel müssen mit dem separat erhältlichen RASTO Aussteifungsrohr (Art. Nr. 605595) verbunden werden. Die maximale Tragfähigkeit je Aufrichtriegel beträgt 1500 kg. 1.4  Mitgeltende Dokumente Diese Betriebsanleitung beschreibt insbesondere die sichere Bedienung des PLATINUM 100 Aufrichtriegels. Beachten Sie weiterhin die folgenden mitgeltenden Dokumente: • Die Aufbau- und Verwendungsanleitung des verwendeten Bühnensystems • Die Aufbau- und Verwendungsanleitung des verwendeten Schalungssystems (MANTO oder PLATINUM 100) Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 4: Übersicht

    Allgemeines 1.5  Übersicht Aufhängeglied Aufnahme mit Klappstecker, für RASTO Aussteifungsrohr (Art. Nr. 605595) Griffmulde mit Aussparung, zum Anschluss eines Strebenschnell- verschlusses zur Abstützung Sicherungsbolzen Winkel, greift um das obere der Arretierung Randprofil des Schalelements Arretierung, verriegelt den Aufrich- triegel am Schalelement Sicherungsbolzen der Bolzeneinheit, sichert die Bolzeneinheit am Aufrichtriegel Bolzeneinheit, mit Gurtbolzen D20, verankert den Aufrichtriegel im H-Riegel des Schalelements Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 5 PLATINUM 100 Aufrichtriegel Sicherheitshinweise 1. Der Unternehmer darf mit der Benutzung von Lastaufnahmemitteln nur solche Personen beauftragen, die auf der Grundlage der Gefährdungsbeurteilung und der Betriebsanlei- tung mit diesen Aufgaben vertraut und angemessen unterwiesen sind! Die Betriebsanlei- tung muss ihnen ständig zur Verfügung stehen! 2. Nicht unter schwebenden Lasten aufhalten! 3. Personen im Schwenkbereich des Kranes nicht gefährden! 4. Geeignete persönliche Schutzausrüstung tragen! Schutzhandschuhe nach EN 388, mindestens Leistungsstufe 1. Sicherheitsschuhe S3 nach EN ISO 20345 (DIN EN 345) und Industrieschutzhelm nach EN 397. 5. Aufrichtriegel nicht über die max. zulässige Tragfähigkeit hinaus belasten! 6. Aufrichtriegel ausschließlich paarweise verwenden. Beide Aufrichtriegel mit einem sepa- rat erhältlichen RASTO Aussteifungsrohr (Art. Nr. 605595) gegen Schrägzug durch das Anschlagmittel aussteifen! 7. Aufrichtriegel nur an Schalelementen befestigen, die in einem einwandfreien Zustand sind! 8. Schalelemente ausschließlich symmetrisch zu ihrem Schwerpunkt anschlagen! 9. Schalelemente, auf denen lose Teile liegen, nicht anheben! 10. Keine losen oder fest umschnürten, waagerecht liegenden Elementstapel anheben! 11. Für die Montage und das Aufrichten der Schalelemente die Aufbau- und Verwendungs- anleitung der zu transportierenden Schalelemente beachten! 12. Vor dem Transport von aufgestockten Schalelementen Verbindungmitte und Elementver- bindungen prüfen! Auf die korrekte Anzahl der Verbindungsmittel achten! 13. Beim Aufrichten, Schalelemente vor unkontrollierten Bewegungen sichern! 14. Anschlagstellen der Aufrichtriegel an den Schalelementen müssen frei von Verschmut-...

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise 18. Kranhaken nicht unmittelbar an das Aufhängeglied des Aufrichtriegels anschlagen! Auf- richtriegel nur mit geeigneten Anschlagmitteln über das dafür vorgesehene integrierte Aufhängeglied anschlagen! 19. Der Haken des Anschlagmittels muss im Aufhängeglied des Aufrichtriegels frei beweg- lich sein! 20. Aufrichtriegel erst dann von den Schalelementen lösen, wenn diese ausreichend gegen Umstürzen gesichert sind! 21. Der Spreizwinkel der Anschlagmittel am Kranhaken darf nicht größer als 60° sein. Stahl- drahtseile und Stahlketten nicht knoten. Verdrehte Ketten vor dem Anschlagen ausdre- hen! 22. Aufrichtriegel vor jedem Einsatz und während des Gebrauchs auf augenfällige Mängel wie Verformungen, Risse, Brüche, unvollständige Kennzeichnung etc. hin prüfen! 23. Aufrichtriegel vor Witterungseinflüssen und aggressiven Stoffen geschützt lagern! 24. Der Unternehmer muss dafür sorgen, dass ein Aufrichtriegel mit Mängeln, die die Sicher- heit beeinträchtigen, nicht weiter genutzt wird! 25. Der Unternehmer muss dafür sorgen, dass Instandsetzungsarbeiten an einem Last- aufnahmemittel nur durch den Hersteller ausgeführt werden. Nur Originalersatzteile verwenden! 26. Der Unternehmer muss dafür sorgen, dass das Lastaufnahmemittel nur in Betrieb genommen wird, wenn dieses durch eine befähigte Person geprüft wurde und keine Mängel festgestellt worden sind! 27. Der Unternehmer muss dafür sorgen, dass das Lastaufnahmemittel in Abständen von längstens einem Jahr durch eine befähigte Person geprüft wird! 28. Der Unternehmer muss dafür sorgen, dass das Lastaufnahmemittel nach Schadensfäl- len oder besonderen Vorkommnissen, die die Tragfähigkeit beeinflussen können, einer außerordentlichen Prüfung durch einen Sachkundigen unterzogen wird! Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 7: Konventionen In Dieser Anleitung

    PLATINUM 100 Aufrichtriegel 2.1  Konventionen in dieser Anleitung 2.1.1 Warnhinweise und Hinweise Gefahr! GEFAHR Gefahr weist auf eine gefährliche Situation hin, welche, falls nicht umgangen, Tod oder ernsthafte Verletzungen zur Folge hat. Warnung! WARNUNG Warnung weist auf eine gefährliche Situation hin, welche, falls nicht umgangen, Tod oder ernsthafte Verletzungen zur Folge haben kann. Vorsicht! VORSICHT Vorsicht weist auf eine gefährliche Situation hin, welche, falls nicht umgangen, g eringfügige oder mäßige Verletzungen zur Folge haben kann. Hinweis! HINWEIS Hinweis weist den Anwender auf eine Gefährdung hin, bei der Sachschäden entstehen können. Dieser Hinweis weist den Anwender darauf hin, dass eine zusätzliche Kontrolle notwendig ist. Dieser Hinweis vermittelt dem Anwender Erfahrungen aus der Praxis, z. B. wie sich eine Handlung leichter oder schneller vollziehen lässt. Dieser Hinweis weist den Anwender auf eine besonders wich- tige Information hin, z. B. dass eine Voraussetzung erfüllt sein muss.

  • Seite 8: Vor Dem Gebrauch

    Vor dem Gebrauch Vor dem Gebrauch Vor jedem Gebrauch, müssen Sie eine Funktionsprüfung durchführen. Zudem müssen Sie das Typenschild und die Prüfplakette prüfen. 3.1  Funktionsprüfung durchführen Die folgenden Funktionen des Aufrichtriegels müssen Sie vor jedem Gebrauch prüfen: • Arretierung ist leichtgängig und lässt sich durch den Sicherungsbolzen verriegeln. • Aufrichtriegel lässt sich ohne Kraftaufwand in das Schalelement einhaken. • Die 2 Bolzen der Bolzeneinheit lassen sich ohne Kraftaufwand in die Bohrungen des H-Riegels des Schalelements einstecken. • Der obere Winkel greift über das obere Profil und die Schalhaut des Schalelements. • Je 1 Federstecker ist an den Sicherungsbolzen der Arretierung und der Bolzeneinheit vor- handen. Beide Sicherungsbolzen lassen sich mit den zugehörigen Federsteckern sichern. • Der Klappstecker an der Aufnahme für das RASTO Aussteifungsrohr ist vorhanden und lässt sich ohne Kraftaufwand im RASTO Aussteifungsrohr abstecken. Wenn Sie eine oder mehrere dieser Funktionen nicht wie beschrieben durchführen können, müssen Sie den Aufrichtriegel zur Prüfung und Reparatur an den Hersteller oder eine autori- sierte Stelle übergeben. 3.2  Typenschild und Prüfplakette prüfen Vor jedem Gebrauch müssen Sie prüfen, ob das Typenschild und die Prüfplakette auf dem Aufrichtriegel vorhanden und lesbar sind. Wenn das Typenschild oder die Prüfplakette nicht vorhanden oder nicht lesbar sind, dürfen Sie den Aufrichtriegel nicht verwenden. Sie dürfen den Aufrichtriegel nur in Betrieb nehmen, wenn das Datum der letzten Prüfung weniger als 1 Jahr zurück liegt. Typenschild nicht vorhanden oder nicht lesbar! Der PLATINUM 100 Aufrichtriegel darf bei fehlendem oder unlesbarem Typenschild nicht eingesetzt werden. Eine Neu- plakettierung erfolgt nur durch den Hersteller oder eine vom...
  • Seite 9 PLATINUM 100 Aufrichtriegel Prüfplakette fehlt oder nicht lesbar! Der PLATINUM 100 Aufrichtriegel darf bei fehlender oder unles- barer Prüfplakette nicht eingesetzt werden. Eine Prüfung und Neuplakettierung erfolgt nur durch den Hersteller oder von befähigten Personen. Gilt nur für HÜNNEBECK Mietmaterial gemäß Prüfnachweis nach DGUV Regel 100-500*. Für die Benutzung von nicht gemieteten Arbeitsmitteln gelten in Deutschland die Festlegungen der Betriebssicherheitsver- ordnung (BetrSichV). Geltungsbereich beachten! * Prüfnachweis nach DGUV Regel nur für Deutschland gültig! Typenschild Prüfplakette Geprüft nach DGUV Regel 100-500 Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 10: Aufrichtriegel Montieren

    Aufrichtriegel montieren Aufrichtriegel montieren Sie können den Aufrichtriegel sowohl an vertikal orientierten Schalelementen als auch an horizontal orientierten Schalelementen montieren. Die Aufrichtriegel müssen Sie immer paarweise an den Schalelementen montieren. Die folgenden Punkte müssen Sie bei der Montage der Aufrichtriegel beachten: • Montieren Sie die Aufrichtriegel immer so nah wie möglich an einem vertikalen Profil des Schalelements, Abstand max 300 mm, vgl. Abbildung auf Seite 11. • Montieren Sie die Aufrichtriegel immer so weit wie möglich voneinander entfernt. Maximalen Spreizwinkel des Anschlagmittels am Kranhaken beachten! • Montieren Sie die Aufrichtriegel so, dass der Schwerpunkt der Last mittig zwischen den beiden Aufrichtriegeln liegt. Schalelemente fallen herunter! WARNUNG Wenn Sie die Aufrichtriegel ohne Aussteifung verwenden, können sich die Schalelemente lösen und herunterfallen! Dadurch können Personen schwer verletzt oder getötet werden. Aufrichtriegel immer mit separat erhältlichen RASTO Aus- steifungsrohr (Art. Nr. 605595) gegen Schrägzug durch das Anschlagmittel aussteifen (vgl. Abschnitt 4.3)! Verwenden Sie die PLATINUM 100 Aufrichtriegel nur für den Transport von Schalelementen mit daran montiertem Bühnen- system. Für den Transport von Schalelementen ohne Bühnen- system verwenden Sie einen zum Schalungssystem passenden Transporthaken. Die nachfolgenden Abbildungen zeigen aus Gründen der Übersichtlichkeit nicht das Bühnensystem! Alle Arbeiten kön- nen Sie aber genau so auch mit montiertem Bühnensystem durchführen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 11 PLATINUM 100 Aufrichtriegel < 300 < 300 Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 12: Aufrichtriegel An Vertikal Orientierten Schalelementen Montieren

    Aufrichtriegel montieren 4.1  Aufrichtriegel an vertikal orientierten Schalelementen montieren Mit dem PLATINUM 100 Aufrichtriegel können Sie sowohl PLATINUM 100 Schalelemente als auch MANTO Schalelemente aufrichten und versetzen. Aufgrund des unterschiedlichen Pro- filabstands der PLATINUM 100 und MANTO Schalelemente müssen Sie je nach Schalungstyp die Bolzeneinheit des Aufrichtriegels in der passenden Position abstecken. Die Positionen sind auf dem Aufrichtriegel mit einem P für PLATINUM 100 und mit einem M für MANTO gekennzeichnet. MANTO PLATINUM 100 Bevor Sie den Aufrichtriegel an einem Schalelement montieren können, müssen Sie sicher- stellen, dass zwischen Schalelement und Boden ca. 50 mm Abstand ist (z. B. Schalelement auf Kanthölzern ablegen). Nachdem Sie die Aufrichtriegel montiert haben, müssen Sie die Aufrichtriegel mit dem separat erhältlichen RASTO Aussteifungsrohr (Art. Nr. 605595) aus- steifen! Schalelement fällt herunter! WARNUNG Wenn die Bolzeneinheit nicht passend zum Schalungstyp abge- steckt ist, kann das Schalelement herunterfallen und Personen am Boden schwer verletzen! Stecken Sie die Bolzeneinheit immer passend zum Schalungstyp ab! Kontrollieren Sie immer den korrekten Sitz des Aufrichtriegels! Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 13: An Platinum 100 Schalelementen Montieren

    PLATINUM 100 Aufrichtriegel 4.1.1 An PLATINUM 100 Schalelementen montieren Für die Montage eines Aufrichtriegels an PLATINUM 100 Schalelementen müssen Sie die folgenden Schritte durchführen. Wenn die Bolzeneinheit bereits in der Position P abgesteckt ist, können Sie direkt mit Schritt 3 fortfahren. Schritt 1 Sicherungsbolzen Ø 26 mit Federstecker aus der Bolzeneinheit entnehmen. Schritt 2 Bolzeneinheit in der oberen Position P mit dem Sicherungsbolzen Ø 26 abstecken. Sicherungsbolzen mit Federstecker sichern. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 14 Aufrichtriegel montieren Schritt 3 Sicherungsbolzen Ø 26 mit Federstecker aus der Arretierung entnehmen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 15 PLATINUM 100 Aufrichtriegel Schritt 4 Arretierung aufklappen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 16 Aufrichtriegel montieren Schritt 5 Aufrichtriegel in eine geeignete Position des Schalelements einhängen. Der obere Winkel des Aufrichtriegels greift über die Schalhaut. Die Bolzen der Bol- zeneinheit stecken in den Bohrungen des H-Riegels. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 17 PLATINUM 100 Aufrichtriegel Schritt 6 Arretierung zuklappen und mit Sicherungsbolzen Ø 26 abstecken. Sicherungs- bolzen mit Federstecker sichern. Die Bolzen der Bolzeneinheit müssen vollständig in den Boh- rungen des H-Riegels des Schalelements stecken! Der Winkel muss vollständig am oberen Randprofil des Schalelements anliegen! Anderenfalls ist die Bolzeneinheit möglicherweise nicht passend für den Schalungstyp abgesteckt! Wenn Sie den Sicherungsbolzen nicht leichtgängig in die Arretierung einstecken können, befindet sich möglicherweise Schmutz am oberen Randprofil des Schalelements. Entfernen Sie den Schmutz. Schlagen Sie den Sicherungsbolzen nicht mit Gewalt ein! Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 18: An Manto Schalelementen Montieren

    Aufrichtriegel montieren 4.1.2 An MANTO Schalelementen montieren Für die Montage eines Aufrichtriegels an MANTO Schalelementen müssen Sie die folgen- den Schritte durchführen. Wenn die Bolzeneinheit bereits in der Position M abgesteckt ist, können Sie direkt mit Schritt 3 fortfahren. Schritt 1 Sicherungsbolzen Ø 26 mit Federstecker aus der Bolzeneinheit entnehmen. Schritt 2 Bolzeneinheit in der unteren Position M mit dem Sicherungsbolzen Ø 26 abstecken. Sicherungsbolzen mit Federstecker sichern. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 19 PLATINUM 100 Aufrichtriegel Schritt 3 Sicherungsbolzen Ø 26 mit Federstecker aus der Arretierung entnehmen. Schritt 4 Arretierung aufklappen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 20 Aufrichtriegel montieren Schritt 5 Aufrichtriegel in eine geeignete Position des Schalelements einhängen. Der obere Winkel des Aufrichtriegels greift über die Schalhaut. Die Bolzen der Bol- zeneinheit stecken in den Bohrungen des H-Riegels. Schritt 6 Arretierung zuklappen und mit Sicherungsbolzen Ø 26 abstecken. Sicherungs- bolzen mit Federstecker sichern. Die Bolzen der Bolzeneinheit müssen vollständig in den Boh- rungen des H-Riegels des Schalelements stecken! Der Winkel muss vollständig am oberen Randprofil des Schalelements anliegen! Anderenfalls ist die Bolzeneinheit möglicherweise nicht passend für den Schalungstyp abgesteckt! Wenn Sie den Sicherungsbolzen nicht leichtgängig in die Arretierung einstecken können, befindet sich möglicherweise Schmutz am oberen Randprofil des Schalelements. Entfernen Sie den Schmutz. Schlagen Sie den Sicherungsbolzen nicht mit Gewalt ein! Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 21: Aufrichtriegel An Horizontal Orientierten Schalelementen Montieren

    PLATINUM 100 Aufrichtriegel 4.2  Aufrichtriegel an horizontal orientierten Schalelementen montieren An horizontal orientierten Schalelementen müssen Sie den Aufrichtriegel immer so montie- ren, dass er über einem H-Riegel des Schalelements liegt. Für die Montage benötigen Sie immer zusätzlich einen Gurtbolzen D 20 (Art. Nr. 420000) und einen Federstecker 4 (Art. Nr. 173776). Die Montage ist grundsätzlich bei PLATINUM 100 und MANTO Schalelementen identisch. Die Bolzeneinheit kann für beide Systeme sowohl in der Position P als auch in der Position M abgesteckt sein. Den PLATINUM 100 Aufrichtriegel können Sie nicht an jedem horizontal orientierten MANTO oder PLATINUM 100 Schalele- ment montieren. Für die Montage an einigen Schalelementen müssen Sie die Bolzeneinheit drehen (vgl. Abschnitt 4.2.1). An einigen horizontal orientierten Schalelementen können Sie den Aufrichtriegel nicht montieren. Die nachfolgenden Tabellen zeigen die möglichen Kombinationen. MANTO G2/G3 MANTO G3M Tafelbreite Tafelbreite Ja/Nein/Gedreht Ja/Nein/Gedreht 2400 2400 gedreht 1200 1200 gedreht 1050 nein nein...

  • Seite 22: Bolzeneinheit Drehen

    Aufrichtriegel montieren 4.2.1 Bolzeneinheit drehen Für die Montage an einigen MANTO und PLATINUM Tafeln müssen Sie die Bolzeneinheit des Aufrichtriegels umdrehen. Die Bolzen zeigen dann zur Arretierung des Aufrichtriegels. Schritt 1 Sicherungsbolzen Ø 26 mit Federstecker aus der Bolzeneinheit entnehmen. Schritt 2 Bolzeneinheit abziehen (1), umdrehen (2), wieder aufstecken und mit dem Sicherungsbolzen Ø 26 mit Federstecker sichern (3). Die Absteckposition (P oder M) ist unerheblich. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 23 PLATINUM 100 Aufrichtriegel 4.2.2 Aufrichtriegel montieren Schritt 3 Sicherungsbolzen Ø 26 mit Federstecker aus der Arretierung entnehmen. Schritt 4 Arretierung aufklappen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 24 Aufrichtriegel montieren Schritt 5 Aufrichtriegel so in das Schalelement einhängen, dass der Aufrichtriegel über einem H-Riegel liegt. Der obere Winkel des Aufrichtriegels greift über die Schal- haut. Schritt 6 Arretierung zuklappen und mit Sicherungsbolzen Ø 26 abstecken. Sicherungs- bolzen mit Federstecker sichern. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 25 PLATINUM 100 Aufrichtriegel Schritt 7 Aufrichtriegel am H-Riegel mit einem Gurtbolzen D 20 abstecken. Gurtbolzen mit Federstecker sichern. Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 26: Aufrichtriegel Aussteifen

    Aufrichtriegel montieren 4.3  Aufrichtriegel aussteifen Nachdem sie die Aufrichtriegel montiert haben, müssen Sie die Aufrichtriegel parallel zuei- nander ausrichten und mithilfe des RASTO Aussteifungsrohrs (Art. Nr. 605595) aussteifen. Dazu befindet sich je 1 Halbkupplung an den Aufrichtriegeln. Schalelemente fallen herunter! WARNUNG Wenn Sie die Aufrichtriegel ohne Aussteifung verwenden, können sich die Schalelemente lösen und herunterfallen! Dadurch können Personen schwer verletzt oder getötet werden. Aufrichtriegel immer mithilfe des RASTO Aussteifungsrohrs (Art. Nr. 605595) aussteifen! Aufrichtriegel nicht im Schrägzug belasten! HINWEIS Wenn Sie die Aufrichtriegel im Schrägzug belasten, verbiegen die Aufrichtriegel oder die Schalelemente werden beschädigt. Steifen Sie die Aufrichtriegel immer mithilfe des RASTO Ausstei- fungsrohrs (Art. Nr. 605595) aus. So vermeiden Sie, dass Bau- teile beschädigt werden. Auf den nachfolgenden Abbildungen sind die Aufrichtriegel beispielhaft an PLATINUM 100 Schalelementen montiert. Das Aussteifen der Aufrichtriegel an MANTO Schalelementen ist identisch. Schritt 1 Aufrichtriegel senkrecht zum Schalelement ausrichten. Schritt 2 Klappstecker der Aufnahme für das Aussteifungssrohr an beiden Aufrichtriegeln entfernen. Schritt 3 Aussteifungssrohr in beide Aufnahmen einlegen und mit dem Klappstecker sichern.

  • Seite 27: Schalelemente Aufrichten

    PLATINUM 100 Aufrichtriegel 5 Schalelemente aufrichten Bevor Sie die Schalelemente aufrichten oder versetzen können, müssen Sie die Aufrichtrie- gel an den Kran anschlagen. Oben an den Aufrichtriegeln befindet sich je 1 Aufhängeglied. An dieses Aufhängeglied müssen Sie den Kran mithilfe eines geeigneten Anschlagmittels anschlagen. Schlagen Sie den Kranhaken nicht direkt an das Aufhängeglied der Aufrichtrie- gel an! Schwerpunkt beachten! WARNUNG Wenn der Schwerpunkt der Last nicht mittig zwischen den beiden Aufrichtriegeln liegt, kann einer der Aufrichtriegel über- lastet werden! Dies kann dazu führen, dass die Last abstürzt! Aufrichtriegel so an den Schalelementen montieren, dass der Schwerpunkt der Last mittig zwischen den Aufrichtriegeln liegt. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 28 Schalelemente aufrichten Winkel der Anschlagmittel max 60°! HINWEIS Wenn der Winkel zwischen den Anschlagmitteln am Kranhaken größer als 60° ist, werden die Anschlagmittel überlastet! Achten Sie darauf, dass der Winkel zwischen den Anschlagmitteln nicht größer als 60° ist. < 60° Schlagen Sie ein Führungsseil an die Schalelemente an, bevor Sie sie anheben. So können Sie die Schalelemente sicher füh- ren. Schritt 1 Aufrichtriegel mit den Aufhängegliedern an den Kran anschlagen. Dazu ein geeignetes Anschlagmittel verwenden. Schritt 2 Schalelement vorsichtig mit dem Kran aufrichten. Schwerpunkt beobachten. Schritt 3 Schalelement gegen Umfallen sichern. Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 29: Aufrichtriegel Demontieren

    PLATINUM 100 Aufrichtriegel 6 Aufrichtriegel demontieren Nachdem Sie die Schalelemente aufgerichtet oder versetzt haben, können Sie die Aufrich- triegel demontieren. Wenn Sie beide Aufrichtriegel mit dem Kran herunterheben, müssen Sie das RASTO Aussteifungsrohr montiert lassen. Wenn Sie die Aufrichtriegel von Hand herunterheben, müssen Sie das RASTO Aussteifungsrohr zuvor demontieren. Andernfalls ist der Verband aus Aufrichtriegeln und RASTO Aussteifungsrohr zu schwer. Absturzgefahr! WARNUNG Wenn Sie die Aufrichtriegel aus einer ungesicherten Position heraus demontieren, können Sie abstürzen und sich verletzen! Demontieren Sie die Aufrichtriegel immer aus einer gesicherten Position heraus! Klettern Sie nicht an den Schalelementen hin- auf! Schritt 1 Ggf. RASTO Aussteifungsrohr demontieren. Schritt 2 Sicherungsbolzen Ø 26 mit Federstecker aus der Arretierung entnehmen. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 30 Aufrichtriegel demontieren Schritt 3 Arretierung aufklappen. Bolzen wieder einstecken und mit dem Federstecker sichern. Schritt 4 Aufrichtriegel nach oben vom Schalelement entfernen. Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 31: Anwendungsbeispiele

    PLATINUM 100 Aufrichtriegel Anwendungsbeispiele Die nachfolgenden Abbildungen zeigen einige Anwendungsbeispiele für Elementverbände, die mit paarweise angeordneten Aufrichtriegeln aufgerichtet werden können. 7.1  Beispiel: Aufgestockte PLATINUM 100 Schalelemente (240/300) Mit Bühnen auf 2 Ebenen, Gesamtgewicht ca. 2800 kg 7.2  Beispiel: Aufgestockte MANTO Schalelemente (120/270) Mit Bühnen auf 3 Ebenen, Gesamtgewicht ca. 2150 kg Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 32: Schalung Zur Schalhautseite Abstützen

    Schalung zur Schalhautseite abstützen 8 Schalung zur Schalhautseite abstützen Mithilfe des Strebenschnellverschlusses können Sie Richtstreben an dem Aufrichtriegel befestigen und die Schalung zur Schalhautseite hin abstützen. Schalung kippt um! WARNUNG Die Schalung kann am Fuß durch Windlast verschoben oder angehoben werden und umkippen. Dadurch können Personen schwer verletzt oder getötet werden. Schalung am Fuß gegen Verrutschen und Abheben sichern! Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 33 PLATINUM 100 Aufrichtriegel 8.2.1 Der RASTO Strebenschnellverschluss (Art. Nr. 607205) Fallriegel mit roter Markierung Mutter Kralle Klemme Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 34: Schalung Abstützen

    Schalung zur Schalhautseite abstützen 8.2.2 Schalung abstützen Richtstrebe fällt herunter! WARNUNG Wenn die Richtstrebe nicht korrekt im Strebenschnellverschluss verriegelt ist, kann die Richtstrebe herunterfallen. Dadurch können Personen schwer verletzt oder getötet werden! Ruckeln Sie an der Richtstrebe, nachdem Sie sie montiert haben und prüfen Sie, ob die Richtstrebe korrekt eingerastet ist. Schritt 1 Mutter des Strebenschnellverschlusses soweit lösen, dass die Krallen über den Aufrichtriegel passen. Schritt 2 Strebenschnellverschluss an der Griffmulde auf den Aufrichtriegel schieben. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 35 PLATINUM 100 Aufrichtriegel Schritt 3 Mutter des Strebenschnellverschlusses festziehen. Die Krallen müssen in die Aussparungen der Griffmulde greifen. Schritt 4 Fallriegel des Strebenschnellverschlusses mit dem Haltebolzen der Richtstrebe hochdrücken und Richtstrebe gegen den Strebenschnellverschluss drücken. Die Richtstrebe rastet ein und der Fallriegel schließt. Die rote Markierung am Fallriegel ist nicht mehr zu sehen. Schritt 5 An der Richtstrebe ruckeln, um sicherzustellen, dass die Richtstrebe korrekt im Strebenschnellverschluss verriegelt ist. Schritt 6 Richtstrebe am Boden befestigen. Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 36: Technische Daten

    Technische Daten 9 Technische Daten Länge: 1678 mm Breite: 165 mm Höhe: 302 mm Gewicht: 28.00 kg Zulässige Tragfähigkeit je Aufrichtriegel: 1500 kg 10 Prüfanleitung 10.1  Geltungsbereich Für Art, Umfang und Fristen der erforderlichen Prüfungen und die Festlegung der Voraus- setzungen für die mit der Prüfung beauftragten Personen gelten in Deutschland grundsätz- lich die Festlegungen nach BetrSichV §3 Abs. 3 und §10. Die im Folgenden genannten Punkte des Prüfzeugnisses dienen als Leitfaden für die Prü- fung vor der ersten Inbetriebnahme und der regelmäßigen Prüfung des PLATINUM 100 Auf- richtriegels. 10.2  Zweck Die Überprüfung des Aufrichtriegels dient der Sicherstellung der Betriebs- und Funktions- sicherheit. Bei diesen Prüfungen sollen sicherheitstechnische Mängel systematisch erkannt und abgestellt werden. Die Prüfungen sind in regelmäßigen Abständen von längstens einem Jahr durchzuführen. Je nach Einsatzbedingungen können Prüfungen auch in kürzeren Abständen als einem Jahr erforderlich sein. Dies gilt z.B. bei besonders häufigem Einsatz, erhöhtem Verschleiß oder bei besonderen Einsatzbedingungen, wie z.B. in korrosionsfördernder Umgebung. 10.3  Verantwortlichkeit Die Veranlassung regelmäßiger Sicherheitsüberprüfungen des Aufrichtriegels liegt beim Nutzer. Sicherheitsüberprüfungen an diesem Gerät dürfen nur von befähigten Personen (Sachkundiger gem. DGUV Vorschrift 54, § 23) durchgeführt werden. Alle Maße in mm, wenn nicht anders angegeben.
  • Seite 37 PLATINUM 100 Aufrichtriegel 75 ± 4,0 mm (a) Typenschild Prüfplakette 142,5 ± 1 mm (b) 64 ± 2 mm (c) 81,1 ± 1 mm (d) Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 38: Prüfzeugnis Platinum 100 Aufrichtriegel

    Prüfanleitung 11 Prüfzeugnis PLATINUM 100 Aufrichtriegel Artikelnummer: 606920 Seriennummer: Herstellungsjahr: Funktionsprüfung nach Kapitel 3.1 bestanden: Schweißnähte vorhanden und ohne erkennbare äußere Risse oder Beschädigungen: Keine Verformungen vorhanden: Sicherungsbolzen vorhanden, mit Drahtseil/Federstecker gesichert: Keine Korrosionsbeschädigungen vorhanden, welche die Funktion oder Sicherheit beeinflussen: Typenschild vorhanden und lesbar: Wiederkehrende Prüfung durch Prüfplakette mit Monat/Jahr doku- mentiert: Datentasche inkl. Betriebsanleitung angebracht: Aufrichtriegel frei von Betonresten: Lichtes Maß des Aufhängeglieds (Maß a) 75 ± 4,0 mm: Abstand Hauptprofil zum Winkel (Maß b) 142,5 ± 1 mm: Abstand der geschlossenen Arretierung zum oberem Winkel (Maß c) 64 ± 2 mm: Abstand der Innenseiten der Bolzen der Bolzeneinheit zueinander (Maß d) 81,1 ± 1 mm: Reparaturen dürfen nur vom Hersteller und mit Originalersatzteilen durchgeführt werden! Eine Sichtprüfung ist von der Berufsgenossenschaft vorgeschrieben und ausreichend. Datum: Prüfer: Alle Maße in mm, wenn nicht anders angegeben.

  • Seite 39: Eu-Konformitätserklärung

    Zustimmung verliert diese Erklärung ihre Gültigkeit. Produktbezeichnung PLATINUM 100 Aufrichtriegel Artikelnummer 606920 Produktbeschreibung Lastaufnahmemittel zum Aufrichten und Versetzen von PLATINUM 100 und MANTO Schalelementen mit daran montiertem Bühnensystem. Richtlinien 2006/42/EG (Maschinenrichtlinie) Harmonisierte Normen - DIN EN 1677-1:2009-03 und 1677-4:2009-03 - DIN EN ISO 12100:2010...
  • Seite 40 Hünnebeck Deutschland GmbH Rehhecke 80 D-40885 Ratingen +49 2102 9371 info_de@huennebeck.com www.huennebeck.de Das Urheberrecht an dieser Broschüre verbleibt bei BrandSafway. Alle in dieser Broschüre genannten Marken sind Eigentum von BrandSafway, es sei denn, sie sind als Rechte Dritter kenntlich gemacht oder in sonstiger Weise als solche erkennbar.
