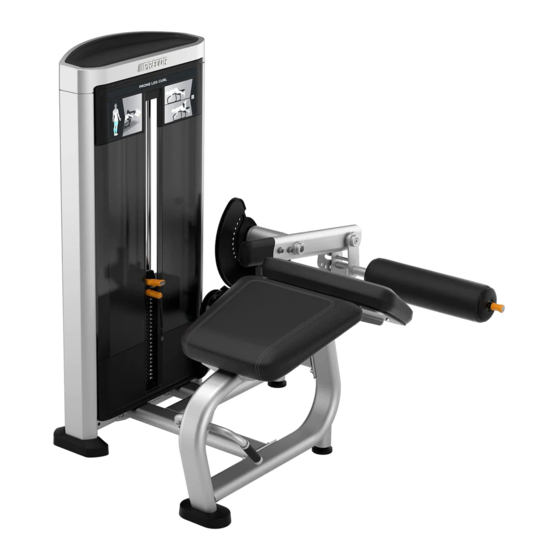

Precor Resolute Strength Selectorized Line RSL 606 Montageanleitung
Beinbeuger, liegend
Vorschau ausblenden
Andere Handbücher für Resolute Strength Selectorized Line RSL 606:
- Erste schritte (2 Seiten)
Verwandte Anleitungen für Precor Resolute Strength Selectorized Line RSL 606
Inhaltszusammenfassung für Precor Resolute Strength Selectorized Line RSL 606
- Seite 1 DEUTSCH Resolute™ Strength Selectorized Line Beinbeuger, liegend, RSL 606 Montageanleitung...
-
Seite 2: Montageanforderungen
Die Aufstellung dieses Geräts dauert etwa 90 Minuten. Wenn Sie diese Montage zum ersten Mal durchführen, sollten Sie eventuell etwas mehr Zeit einplanen. ACHTUNG Zur Montage des Geräts sind mindestens zwei Personen erforderlich. Führen Sie die Montage NICHT alleine durch. Precor empfiehlt, alle Kraftgeräte an allen Verankerungspunkten am Boden zu verschrauben. - Seite 3 Halbrundkopfschraube mit Innensechskant (BHCS), M6 x 15 mm Abdeckung, vorne unten Unterlegscheiben, 9 mm Abdeckung, hinten mittig Hüftpolster Abdeckung, vorne mittig (links und rechts) Brustpolster Obere Ablage Abdeckung, untere Seilrollenabdeckung Gewichtsscheiben 4,5 kg (10 lb) ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung...
-
Seite 4: Montage Des Rahmens
Setzen Sie die Führungsstangen-Befestigungselemente M10 x 125 mm BHCS ein, von jeder Seite aus eines, um die Trittplatte Unterlegscheibe, 11 mm auszurichten. Nur handfest anziehen. Diese werden in einem späteren Arbeitsschritt vorübergehend entfernt. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung... -
Seite 5: Bewegliche Teile
Bringen Sie das Loch in der Endkappe und den Stift an der Welle zur Endkappe Deckung und fixieren Sie den Schwenkarm. M12 x 35 mm FHCS Werkzeug: Sechskantschlüssel, 8 mm ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung... -
Seite 6: Montage Des Sitzes
Bringen Sie das Hüftpolster am Sitzrahmen Unterlegscheiben, 9 mm Werkzeug: Steckschlüssel, ½ Zoll Sechskantschrauben, 5/16 x 1½ Zoll Bringen Sie das Brustpolster am Sitzrahmen Unterlegscheiben, 9 mm Werkzeug: Steckschlüssel, ½ Zoll ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung... -
Seite 7: Fertigstellen Des Gewichtsblock-Turms
Gewichtsblock-Abstandhalter, Sie sie etwa 15 cm (6 Zoll) nach außen, um Platz für die Gewichte zu schaffen. 7,62 cm (3 Zoll) Die flache Seite des Gewichtsblock-Abstandhalters sollte zum Nutzer zeigen. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung... - Seite 8 Werkzeuge: Sechskantschlüssel, 8 mm Steckschlüssel, 17 mm Führungsstange mit Kappe Entfernen Sie die Kappe von der Führungsstange und stecken Sie die Stange in die Halterungsöffnung, die durch die Schraube gesichert ist. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung...
- Seite 9 Der Abstand von der Unterseite der Kontermutter zur Oberseite der Unterlegscheibe 41 mm (1,61 Zoll) sollte nicht mehr als betragen. Ziehen Sie die Feststellschraube am Auswahlbolzen auf ein Drehmoment von 81 Nm (50 ft-lb) an. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung...
- Seite 10 Sie den Extra-Aufkleber ab und reiben Sie noch einmal über die verbleibenden Aufkleber. Schmieren Sie die Führungsstangen mit einem Schmiermittel auf Teflonbasis, wie z. B. Tri-Flow Superior Lubricant. Entfernen Sie etwaige Rückstände mit einem sauberen Lappen oder Tuch. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung...
-
Seite 11: Anbringen Der Abdeckung
Platz und Werkzeuge: Sechskantschlüssel, 8 mm fixieren Sie sie. Das empfohlene Drehmoment beträgt 34 Nm Drehmomentschlüssel (25 ft-lb). Bringen Sie die obere Ablage an, indem Sie sie einrasten lassen. ©2019 Precor Inc. | Beinbeuger, liegend, RSL 606 | Montageanleitung... -
Seite 12: Abschließen Der Montage
Abschließen der Montage Precor empfiehlt, dass Kraftgerät an allen Verankerungspunkten am Boden zu verschrauben. Verstellen Sie die runden Füße am Rahmen nach oben oder unten, indem Sie sie nach links oder rechts drehen, um das Gerät waagrecht auszurichten. Verankern Sie jeden länglichen Fuß am Rahmen am Boden, auch die Füße am Gewichtsblock-Turm. Jeder längliche Fuß verfügt über eine Gummikappe mit Schlitzen, die einen Zugang zu den Verankerungspunkten gewähren.
