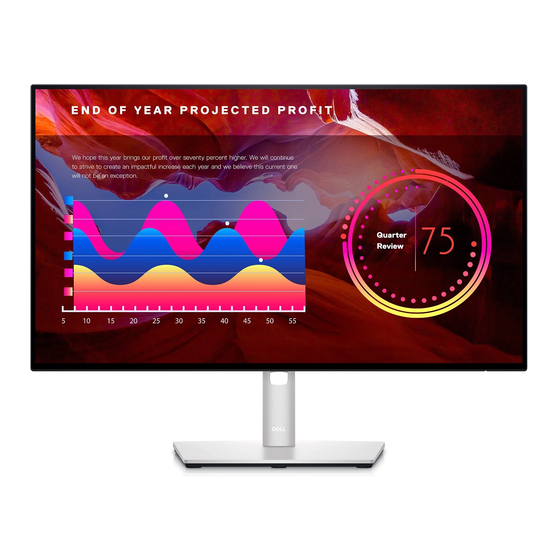

Dell UltraSharp 24
USB-C-Hub-Monitor - U2421E
Bedienungsanleitung
Modell: U2421E
Regulatorisches Modell: U2421Et

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell UltraSharp 24

Inhaltszusammenfassung für Dell UltraSharp 24

  • Seite 1 Dell UltraSharp 24 USB-C-Hub-Monitor - U2421E Bedienungsanleitung Modell: U2421E Regulatorisches Modell: U2421Et...
  • Seite 2 WARNUNG: WARNUNG zeigt die Gefahr von Sachschäden, Verletzungen oder Tod. Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken könnten Marken ihrer jeweiligen Inhaber sein. 2020 – 10...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise ......5 Über Ihren Monitor ......6 Lieferumfang.
  • Seite 4 Informationen ......72 Dell kontaktieren......72 EU-Produktdatenbank für Energieetikett und...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.

  • Seite 6: Über Ihren Monitor

    Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Wenden Sie sich an Dell, falls etwas fehlen sollte. Weitere Informationen finden Sie unter Dell kontaktieren. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten.

  • Seite 7: Produktmerkmale

    Calibrations were done according to Dell approved test procedures using calibrated equipment at the factory production line. This Report is provided only with and for this new Dell U2421E UltraSharp monitor. Results may vary with other test equipment, setups and test patterns. Please retain this Report for your reference as Dell is unable to reproduce it or provide a duplicate.

  • Seite 8: Teile Und Bedienelemente Identifizieren

    • Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm, minimiert die Gefahr durch das Abstrahlen von blauem Licht. • Der Monitor nutzt einen Bildschirm mit schwachem Blaulicht und ist ab Werk / mit Standardeinstellungen mit TÜV Rheinland (Hardware-Lösung) konform. • Verringert die Gefahren des vom Bildschirm emittierten blauen Lichts, damit Sie ein komfortableres Betrachtungserlebnis haben.

  • Seite 9: Ansicht Von Hinten

    Weitere Informationen finden Sie unter Monitor bedienen. Etikett mit MAC- Beachten Sie dieses Etikett, falls Sie sich Adresse, Strichcode, an den technischen Support von Dell Seriennummer und wenden müssen. Das Service-Tag ist ein Service-Tag einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die...

  • Seite 10: Ansicht Von Unten

    Ansicht von unten 4 5 6 7 8 9 10 Markierung Beschreibung Verwendung Steckplatz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (separat erhältlich). Stromanschluss Zum Anschließen des Stromkabels. HDMI-Anschluss Zum Anschließen Ihres Computers über das HDMI-Kabel. DP-Anschluss (Eingang) Zum Anschluss des Computer-DP-Kabels. USB-Typ-C-Anschluss Schließen Sie Ihren Kabel mit einem USB- Typ-C-Kabel an.

  • Seite 11: Technische Daten Des Monitors

    7,9,11 SuperSpeed USB 5 Gb/s Schließen Sie hier Ihr USB-Gerät an. Sie (USB 3.2 Gen 1) (3) können diese Anschlüsse erst nutzen, nachdem Sie das USB-Kabel (Type-A zu Type-C oder Type-C zu Type-C) vom Computer am Monitor angeschlossen haben. Der Anschluss mit dem -Akkusymbol unterstützt Battery Charging Rev.
  • Seite 12 Vertikal 324,0 mm Bereich 167961,6 mm Pixelabstand 0,27 x 0,27 mm Pixel pro Zoll (PPI) 93,95 Betrachtungswinkel Horizontal 178° (typisch) Vertikal 178° (typisch) Helligkeit 35 cd/m² (typisch) Kontrastverhältnis 1000:1 (typisch) Bildschirmbeschichtung Blendfreie Behandlung des Frontpolarisators, (3H) harte Beschichtung Hintergrundbeleuchtung Reaktionszeit (Grau zu Grau) 5 ms (Tempomodus) 8 ms (Normalmodus) Farbtiefe 16,78 Millionen Farben...

  • Seite 13: Auflösungsspezifikationen

    Höhenverstellbarer Ständer 150 mm Neigen -5° bis 21° Schwenken -45° bis 45° Drehen -90° bis 90° Kabelverwaltung Dell-Display-Manager- Easy Arrange (DDM) Kompatibilität und andere Tastenfunktionen Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich) * Nur bei nativer Panelauflösung, mit Voreinstellung Custom Mode.

  • Seite 14: Dp Mst Multi-Stream Transport-Modi (Mst)

    VESA 1024 x 768 60,02 78,75 MAC 1152 x 864 67,5 VESA 1280 x 1024 VESA 1280 x 1024 CVT 1600 x 900 55,99 118,25 CVT 1920 x 1080 67,5 148,5 CVT 1920 x 1200 74,04 DP MST Multi-Stream Transport-Modi (MST) Maximale Anzahl an unterstützbaren externen Monitoren MST-Quellmonitor 1920 x 1200/60Hz...
  • Seite 15 Einschaltstrom 120 V: 42 A (max.) 240 V: 80 A (max.) Einschaltstrom wird bei einer Umgebungstemperatur von 0 °C gemessen. Leistungsaufnahme 0,2 W (Ausgeschalteter Modus) 0,3 W (Bereitschaftsmodus) 17,2 W (Eingeschalteter Modus) 186 W (max.) 16,16 W (Pon) 52,39 W (TEC) Gemäß...

  • Seite 16: Physikalische Eigenschaften

    Physikalische Eigenschaften Anschlusstyp • DP Anschluss (einschließlich DP-Ein- und DP- Ausgang) • HDMI Anschluss • USB-Typ-C-Anschluss • Audio-Line-Ausgang • RJ45 Anschluss • USB Type-C-Downstream-Anschluss x 1 (Anschluss mit Symbol unterstützt 5V/3A) • USB 3.2 Gen1-Downstream-Anschlussbuchse x 3 (Port mit - Akkusymbol unterstützt BC 1.2.) Signalkabeltyp DP-zu-DP-Kabel, 1,8 m...

  • Seite 17: Umgebungseigenschaften

    Gewicht ohne Ständerbaugruppe 4,0 kg (bei Wandmontage oder VESA- Montage - ohne Kabel) Gewicht der Ständerbaugruppe 1,7 kg Umgebungseigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor. • EPEAT-registriert, wo zutreffend. EPEAT-Registrierung variiert je nach Land. Den Registrierungsstatus je nach Land entnehmen Sie bitte www.epeat.net. •...

  • Seite 18: Pinbelegungen

    Pinbelegungen DP-Anschluss (Eingang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML3 (n) Erde ML3 (p) ML2 (n) Erde ML2 (p) ML1 (n) Erde ML1 (p) ML0 (n) Erde ML0 (p) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor...
  • Seite 19 DP-Anschluss (Ausgang) Pin-Nummer 20 polig Seite des angeschlossenen Signalkabels ML0 (p) Erde ML0 (n) ML1 (p) Erde ML1 (n) ML2 (p) Erde ML2 (n) ML3 (p) Erde ML3 (n) Konfig 1 Konfig 2 AUX-Kanal (p) Erde AUX-Kanal (n) Hot-Plug-Erkennung Zurück DP-Strom Über Ihren Monitor...

  • Seite 20: Hdmi-Anschluss

    HDMI-Anschluss Pin-Nummer 19 polig Seite des angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2 SHIELD TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1 SHIELD TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0 SHIELD TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK SHIELD TMDS CLOCK- Reserved (N.C.

  • Seite 21: Kontakt Signalbelegung

    USB-Typ-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihren Monitor...

  • Seite 22: Übertragungsgeschwindigkeit

    Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt liefert Ihnen Informationen über die an Ihrem Monitor verfügbaren USB-Ports. HINWEIS: Bis zu 2 A am USB-Downstream-Anschluss (Anschluss mit dem Akkusymbol ) mit Geräten, die mit Battery Charging Rev. 1.2 konform sind; bis zu 0,9 W an den anderen USB-Downstream-Anschlüssen. Bis zu 3 A am USB-Type-C-Downstream-Anschluss (Anschluss mit Symbol ) mit 5-V- / 3-A-konformen Geräten.

  • Seite 23: Treiberinstallation

    2kV, 1000pF TD3 + 14 GREEN SHIELD GROUND Treiberinstallation Installieren Sie den für Ihr System verfügbaren Realtek-USB-GBE-Ethernet-Controller- Treiber Diesen können Sie unter www.dell.com/support im Abschnitt „Treiber und Download“ herunterladen. Netzwerk (RJ45) Datenrate über USB-C bei 1000 Mb/s. Über Ihren Monitor...
  • Seite 24 HINWEIS: Dieser LAN-Anschluss ist 1000Base-T-IEEE 802.3az-konform, unterstützt Durchschleifen der MAC-Adresse (auf das Etikette des Modells gedruckt), Wake-On-WAN (WOL) aus dem Bereitschaftsmodus (nur S3) und PXE-Boot-Funktion. Diese 3 Funktionen variieren je nach BIOS-Einstellung und Betriebssystemversion. Status der RJ-45-Anschluss-LED: Right LED Left LED Farbe Beschreibung Rechte LED Bernsteinfarben...

  • Seite 25: Plug-And-Play

    Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: www.dell.com/pixelguidelines. Ergonomie ACHTUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu...
  • Seite 26 • Passen Sie die Neigung des Monitors, seine Kontrast- und Helligkeitseinstellungen • Passen Sie die Umgebungsbeleuchtung (Deckenbeleuchtung, Tischleuchten sowie Vorhänge oder Jalousien an Fenstern in der Nähe) so an, dass Reflexionen und Blendlicht am Monitorbildschirm minimiert werden. • Verwenden Sie einen Stuhl, bei dem der untere Rücken ausreichend gestützt wird. •...

  • Seite 27: Display Handhaben Und Transportieren

    Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. •...

  • Seite 28: Wartungsanweisungen

    • Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose. ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

  • Seite 29: Monitor Aufstellen

    Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.
  • Seite 30 4. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können. 5. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet.
  • Seite 31 6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 7. Heben Sie die Schutzabdeckung vom Monitor an. Monitor aufstellen...

  • Seite 32: Neigen, Schwenken Und Höhe Verstellen

    Neigen, schwenken und Höhe verstellen HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Neigen, schwenken und Höhe verstellen Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen.

  • Seite 33: Anzeigeeinstellungen Nach Der Drehung An Ihrem Computer Konfigurieren

    Anzeigeeinstellungen an Ihrem Computer ab. HINWEIS: Wenn Sie den Monitor mit einem Computer einer anderen Marke als Dell nutzen, rufen Sie die Webseite des Grafikkartenhersteller oder die Webseite des Computerherstellers auf, um zu erfahren, wie Sie den Inhalt Ihrer Anzeige drehen können.

  • Seite 34: Monitor Anschließen

    Monitor anschließen WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise. So verbinden Sie Ihren Monitor mit dem Computer: 1. Schalten Sie Ihren Computer aus. 2. Verbinden Sie das DisplayPort- oder HDMI-Kabel und das USB Type-C-Kabel von Ihrem Monitor mit dem Computer.
  • Seite 35 DP-Kabel anschließen Anschluss des Monitors für DP MST-Funktion (Multi-Stream Transport) DP out HINWEIS: unterstützt die DP-MST-Funktion. Damit Sie diese Funktion nutzen können, muss Ihre PC-Grafikkarte entsprechend zertifiziert sein: DP1.2 mit MST-Option. HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel. Monitor aufstellen...
  • Seite 36 • Unterstützt USB Power Delivery (DP) mit Produkten bis 90 W. HINWEIS: Unabhängig vom Strombedarf / von der tatsächlichen Leistungsaufnahme Ihres Laptops oder der verbleibenden Laufzeit des Akkus ist der Monitor U2421E von Dell darauf ausgelegt, Ihren Laptop mit bis zu 90 W Strom zu versorgen. Nennleistung (an Laptops mit...
  • Seite 37 Monitor für USB-C-Multi-Stream-Transport- (MST) Funktion verbinden DP in DP out USB Type-C USB Type-C HINWEIS: Die maximale Anzahl unterstützter U2421E über MST unterliegt der Bandbreite der USB-C-Quelle. Bitte beachten Sie „Produktspezifische Probleme - Kein Bild bei Verwendung von USB-C MST“. HINWEIS: Entfernen Sie bei Verwendung des DP-Ausgangs den Gummistöpsel.

  • Seite 38: Kabel Organisieren

    Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor mit Kensington-Schloss sichern (optional) Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss)

  • Seite 39: Monitorständer Entfernen

    Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.

  • Seite 40: Wandmontage (Optional)

    Wandmontage (Optional) HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset. Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen. 1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch. 2.

  • Seite 41: Monitor Bedienen

    Monitor bedienen Monitor einschalten. Drücken Sie zum Einschalten des Monitors die Taste Joystick nutzen Nehmen Sie Anpassungen an Einstellungen mit dem Joystick an der Rückseite des Monitors vor. 1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste. 2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/ unten/links/rechts.

  • Seite 42: Bedienelemente An Der Rückblende Verwenden

    Bedienelemente an der Rückblende verwenden Passen Sie mit den Bedientasten an der Rückseite des Monitors die Einstellungen an. Während Sie mit diesen Tasten Einstellungen anpassen, erscheint am Bildschirm der numerische Wert der jeweiligen Funktion. Display Info Die folgende Tabelle beschreibt die Tasten an der Rückblende: Taste an der Rückblende Beschreibung Mit dieser Menu (Menü) taste blenden Sie...

  • Seite 43: Osd-Sperre Verwenden

    Taste an der Rückblende Beschreibung Mit dieser Taste können Sie zum Hauptmenü zurückkehren oder das Hauptmenü Verlassen. Exit (Verlassen) OSD-Sperre verwenden Sie können die Tasten an der Frontblende sperren, um einen Zugriff auf das Bildschirmmenü und/oder die Ein-/Austaste zu verhindern. Sperren Sie die Tasten mit Hilfe des Menüs Lock (Sperre).
  • Seite 44 Sperren Sie die Tasten mit Hilfe des Joysticks. Wenn Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, blendet sich ein Menü auf dem Bildschirm ein. Wählen Sie eine der folgenden Optionen: Optionen Beschreibung Wählen Sie diese Option zum Sperren der Bildschirmmenüfunktion.
  • Seite 45 So sperren Sie die Tasten. Halten Sie die Joystick-Taste für die Navigation nach links vier Sekunden gedrückt halten, bis sich ein Menü auf dem Bildschirm einblendet. Die folgende Tabelle beschreibt die Optionen zur Sperre der Tasten an der Frontblende. Optionen Beschreibung Mit dieser Option entsperren Sie die Bildschirmmenüfunktion.

  • Seite 46: Taste An Der-Frontblende

    Taste an der-Frontblende Verwenden Sie zur Anpassung der Bildeinstellungen die Tasten an der Vorderseite des Monitors. Taste an der -Frontblende Beschreibung Passen Sie mit den Tasten Aufwärts (erhöhen) und Abwärts (verringern) die Elemente im OSD-Menü an. Aufwärts Abwärts Mit der Taste Zurück kehren Sie zum vorherigen Menü zurück.

  • Seite 47: Bildschirmmenü Verwenden

    Bildschirmmenü verwenden Auf das Menüsystem zugreifen Symbol Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie dieses Menü zur Aktivierung der Contrast Anpassung Helligkeit/Kontrast. (Helligkeit/ Kontrast) Brightness Brightness (Helligkeit) passt die Luminanz der (Helligkeit) Hintergrundbeleuchtung an (Minimum 0; Maximum 100). Bewegen Sie den Joystick zum Erhöhen der Helligkeit nach oben.
  • Seite 48 Symbol Menü und Beschreibung Untermenüs Input Source Wählen Sie über das Menü Input Source (Eingangsquelle) (Eingangsquelle) zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen. USB-C 90 W Wählen Sie den USB-C 90 W-Eingang, wenn Sie den analogen Anschluss USB-C 90 W-verwenden. Drücken Sie zum Bestätigen der Auswahl die Joystick- Taste.

  • Seite 49: Untermenüs

    Symbol Menü und Beschreibung Untermenüs Atto Select for Ermöglicht Ihnen die Einstellung von Auto-Auswahl für USB-C USB-Typ-C auf: (Auto-Auswahl • Aufforderung für mehrere Eingänge: Immer für USB-C) Meldung Wechsel zu USB-Typ-C-Videoeingang immer anzeigen, damit Nutzer entscheiden kann, ob ein Wechsel erfolgen soll •...
  • Seite 50 Symbol Menü und Beschreibung Untermenüs Wenn Sie Voreingestellte Modi wählen, können Sie Preset Modes zwischen Standard, Film, Spiel, Farbtemperatur oder (Voreing- Benutzerfarbe wählen. estellter Modus) • Standard: Standardfarbeinstellung. Dieser Monitor nutzt ein Bildschirm mit schwachem Blaulicht und ist durch den TÜV zur Reduzierung der Blaulichtausgabe zertifiziert, erzeugt ein angenehmeres und weniger stimulierendes Bild beim Lesen von Bildschirminhalten.
  • Seite 51 Symbol Menü und Beschreibung Untermenüs Input Color Ermöglicht Ihnen die Einstellung des Videoeingangsmodus (Eingangs auf: -farbformat) • RGB: Wählen Sie diese Option, falls Ihr Monitor per USB-Typ-C- oder DP-Kabel mit einem Computer (oder DVD-Player) verbunden ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt.
  • Seite 52 Symbol Menü und Beschreibung Untermenüs Display Passen Sie über das Menü Display (Anzeige) das Bild an. (Anzeige) Aspect Ratio Passen Sie das Bildverhältnis auf Wide 16:10 (Breitbild (Seitenverhältnis) 16:10), 4:3, 5:4. Sharpness Lässt das Bild schärfer oder weicher erscheinen. (Schärfe) Bewegen Sie den Joystick zur Anpassung der Schärfe zwischen 0 und 100 nach oben und unten.
  • Seite 53 Symbol Menü und Beschreibung Untermenüs Menu (Menü) Wählen Sie diese Option zur Anpassung der Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw. Language Stellen Sie die Bildschirmanzeige auf eine von acht (Sprache) Sprachen ein. (Englisch, Spanisch, Französisch, Deutsch, brasilianisches Deutsch, Russisch, vereinfachtes Chinesisch oder Japanisch.)
  • Seite 54 Symbol Menü und Beschreibung Untermenüs Lock Durch Sperrung der Bedientasten am Monitor können (Sperren) Sie verhindern, dass Personen auf Bedienelemente zugreifen. Dies verhindert außerdem eine versehentliche Aktivierung, wenn mehrere Monitore nebeneinander aufgestellt sind. • Menütasten: Menütasten per OSD sperren. • Ein-/Austaste: Ein-/Austaste per OSD sperren. •...
  • Seite 55 Symbol Menü und Beschreibung Untermenüs Personalize (Personalisieren) Shortcut key 1 (Schnelltaste 1) Shortcut key 2 (Schnelltaste 2) Wählen Sie zwischen Voreingestellte Modi, Helligkeit/ Shortcut key 3 Kontrast, Eingangsquelle, Seitenverhältnis, Drehung (Schnelltaste 3) und Anzeigeinformationen als Schnelltaste. Shortcut key 4 (Schnelltaste 4) Shortcut key 5 (Schnelltaste 5) Power Button...
  • Seite 56 Symbol Menü und Beschreibung Untermenüs Others Wählen Sie diese Option zur Anpassung der OSD- (Sonstiges) Einstellungen, wie DDC/CI, LCD conditioning (LCD- Konditionierung) usw. Display Info (Info Zeigt die aktuellen Einstellungen des Monitors an. anzeigen) DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbabgleich usw.) über die Software auf Ihrem Computer.
  • Seite 57 Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein (Service-Tag) einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann. HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt. Reset Others Setzt alle Einstellungen im Menü...

  • Seite 58: Warnmeldungen

    Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht: Das bedeutet, dass der Monitor sich nicht mit dem vom Computer empfangenen Signal synchronisieren kann. Die durch diesen Monitor adressierbaren horizontalen und vertikalen Frequenzbereiche können Sie den Technische Daten des Monitors entnehmen.
  • Seite 59 Unter folgenden Bedingungen wird eine Meldung angezeigt, während ein Kabel, das den DP-Alternate-Modus unterstützt, an den Monitor angeschlossen ist: • Wenn Auto-Auswahl bei USB-C auf Aufforderung für mehrere Eingänge eingestellt ist. • Wenn das USB-C-Kabel an den Monitor angeschlossen ist. Wenn Sie OSD-Elemente von Werksrücksetzung unter Sonstiges wählen, erscheint folgende Meldung: Wenn Sie zum Rücksetzen auf die Standardeinstellungen „Ja“...
  • Seite 60 Bei der OSD-Elemente im Aus im Bereitschaftsmodus unter Personalisieren erscheint die folgende Meldung: Wenn Sie die Helligkeit über den Standardwert von 75 % hinaus erhöhen, erscheint die folgende Meldung. • Wenn der Nutzer „Ja“ wählt, wird die Energiewarnmeldung nur einmal angezeigt. •...
  • Seite 61 Falls der USB-Type-C, DP-, HDMI Eingang ausgewählt und das entsprechende Kabel nicht angeschlossen ist, erscheint wie nachstehend dargestellt ein schwebendes Dialogfenster. oder oder Weitere Informationen finden Sie unter Fehlerbehebung. Monitor bedienen...

  • Seite 62: Maximale Auflösung Einstellen

    Falls 1920 x 1200 nicht als Option angezeigt wird, müssen Sie möglicherweise Ihren Grafiktreiber aktualisieren. Schließen Sie je nach Computer einen der folgenden Schritte ab: Falls Sie einen Desktop- oder Notebook-PC von Dell haben: • Rufen Sie http://www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter.

  • Seite 63: Fehlerbehebung

    Fehlerbehebung WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise. Selbsttest Der Monitor bietet eine Selbsttest-Funktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Führen Sie anhand der folgenden Schritte den Monitorselbsttest durch, falls Monitor und Computer richtig verbunden sind, der Monitorbildschirm aber dunkel bleibt: 1.

  • Seite 64: Integrierte Diagnostik

    4. Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist. 5. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an; schalten Sie dann Computer und Monitor ein. Falls Ihr Monitorbildschirm nach Verwendung des vorherigen Verfahrens schwarz bleibt, prüfen Sie Videocontroller und Computer, da Ihr Monitor richtig funktioniert.

  • Seite 65: Allgemeine Probleme

    • Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell-Support-Seite unter: www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm •...

  • Seite 66: Produktspezifische Probleme

    Sicherheitsrelevante Sichtbare • Führen Sie keine Schritte zur Fehlerbehebung Probleme Anzeichen von durch. Rauch oder • Wenden Sie sich umgehend an Dell. Funken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist.
  • Seite 67 Problem Was Sie Mögliche Lösungen erleben Der Monitor kann • Schalten Sie den Monitor aus, ziehen Sie über die Tasten an Bildschirmmenü das Monitornetzkabel, schließen Sie es der Frontblende erscheint nicht wieder an und schalten Sie den Monitor nicht angepasst am Bildschirm erneut ein.
  • Seite 68 • Falls das Notebook ein Netzteil mit > 90 W benötigt, wird es möglicherweise nicht mit der USB-Type-C-Verbindung aufgeladen. • Achten Sie darauf, nur von Dell zugelassen oder mit dem Produkt gelieferte Netzteile zu verwenden. • Vergewissern Sie sich, dass das USB-Type- C-Kabel nicht beschädigt ist.
  • Seite 69 Problem Was Sie Mögliche Lösungen erleben Kein Bild bei Leeranzeige • Prüfen Sie, nach welchem DP-Standard Verwendung der (DP1.1a oder DP1.4) Ihre Grafikkarte DP-Verbindung mit zertifiziert ist. Laden Sie den neuesten dem PC Grafikkartentreiber herunter und installieren ihn. • Einige DP1.1a-Grafikkarten können DP1.4- Monitore nicht unterstützen.
  • Seite 70 Problem Was Sie Mögliche Lösungen erleben Der LAN-Anschluss Problem mit • Stellen Sie sicher, dass das aktuellste funktioniert nicht BIOS und die neuesten Treiber für Ihren Betriebssyste- Computer installiert sind. meinstellung • Vergewissern Sie sicher, dass RealTek Gigabit Ethernet Controller im Geräte- Kabelanschluss Manager von Windows installiert ist.

  • Seite 71: Spezifische Probleme Mit Universal Serial Bus (Usb)

    Spezifische Probleme mit Universal Serial Bus (USB) Spezifische Was Sie Mögliche Lösungen Symptome erleben USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihrem Computer an. nicht • Schließen Sie die USB-Peripherie (Downstream- Anschluss) erneut an.

  • Seite 72: Anhang

    2. Verifizieren Sie Ihr Land oder Ihre Region über das Land/Region-Auswahlmenü in der unteren rechten Bildschirmecke. 3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt. 4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen. 5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell. Anhang...
