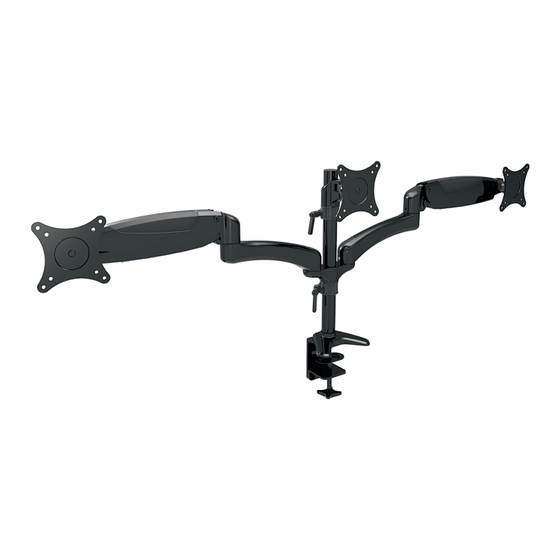

GAME-ROCKER MH-G-30
DUO Collection Import Vertriebsgesellschaft mbH
Kaethe-Kruse-Strasse 5
26160 Bad Zwischenahn
Germany
Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1
Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1
Originalbetriebsanleitung
Original Instructions
15" - 24"
0-8kgs/0-17.6lbs
HINWEIS!
Halten Sie unbedingt die
Montageschritte der Anleitung ein!
CAUTION!
Be sure to follow the installation
steps of the instructions!
www.game-rocker.com
23.06.20 10:19
23.06.20 10:19
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Duo Collection GAME-ROCKER MH-G-30
Inhaltszusammenfassung für Duo Collection GAME-ROCKER MH-G-30
- Seite 1 15” - 24” 0-8kgs/0-17.6lbs HINWEIS! Halten Sie unbedingt die Montageschritte der Anleitung ein! CAUTION! Be sure to follow the installation DUO Collection Import Vertriebsgesellschaft mbH steps of the instructions! Kaethe-Kruse-Strasse 5 26160 Bad Zwischenahn www.game-rocker.com Germany Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 1 23.06.20 10:19...
- Seite 2 Geräteteile (x2) (x2) M4 x 12 (x12) M4 x 30 (x12) 12 x 5,8 x 16 (x12) (x2) (x1) S=5mm (x1) S=3mm (x1) M6 x 25 (x4) (x4) Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 2 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 2 23.06.20 10:19 23.06.20 10:19...
-
Seite 3: Montage
Montage Die Klemmschraube so weit öffnen, bis genügend Platz für die Tischplatte ist. HINWEIS: Wenn immer noch nicht genug Platz für das Klemmstück vorhanden ist, entfernen Sie die Klemm- schraube und den Aufsatz S=5mm vollständig und bringen Sie die Klemmschraube mit dem Aufsatz kopfüber wieder an. - Seite 4 Montage S=3mm Stellen Sie den Zentrierring auf die richtige Höhe ein und schrauben Sie ihn fest, um die Halterung zu befestigen. Stellen Sie das Trägerteil aus Aluminium oberhalb des Zentrierrings ein und befestigen Sie es mit einem Innensechskantschlüssel. Führen Sie die Schraube durch die Bohrung vom Trägerteil zur Zierkappe.
- Seite 5 Montage Um Sachschäden zu vermeiden, prüfen Sie bitte vorab, ob beiliegendes Befestigungsmaterial für Ihren Monitor geeignet ist. Oder M4 x 12 Oberflächenbündige Montage: Führen Sie 4 Schrauben über die Befestigungsbohrungen durch die Halteplatte zum Monitor. Oder M4 x 30 12 x 5,8 x 16 Versenkte Montage: Bringen Sie 4 Abstandshalter zwischen Halteplatte und Monitor an.
- Seite 6 Montage Führen Sie die Schraube durch die Bohrung vom Auslegerarm zur Zierkappe. M6 x 25 Heben Sie den Federarm mit dem Monitor an und setzen Sie ihn auf das Trägerteil. Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 6 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 6 23.06.20 10:19 23.06.20 10:19...
- Seite 7 Montage HINWEIS: Bei leichteren Achten Sie darauf, Monitoren im Uhrzeigersinn den Arm während der drehen, um die Spannung zu Einstellung horizontal verringern; bei schwereren zu halten. Andernfalls Monitoren gegen den Uhr- ist die Justierung der zeigersinn drehen, um die Halterung erschwert. Spannung zu erhöhen.
- Seite 8 Montage S=5mm S=3mm S=3mm S=5mm S=3mm Stellen Sie die Schwenkdämpfung mit einem Innensechs- kantschlüssel ein. Entgegen dem Uhrzeigersinn drehen, um die Dämpfung zu verringern; im Uhrzeigersinn drehen, um die Dämpfung zu erhöhen. Führen Sie die Kabel ein und ordnen Sie sie mit den Kabelschellen.
- Seite 9 Allgemeines Anleitung lesen und aufbewahren Diese Originalbetriebsanleitung gehört zu diesem Monitorhalter. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Originalbetriebsanleitung, insbesondere die Si- cherheitshinweise, sorgfältig durch, bevor Sie den Monitorhalter einsetzen. Die Nichtbeachtung dieser Originalbetriebsanleitung kann zu schweren Verletzungen oder Schäden an dem Monitorhalter führen.
- Seite 10 Sicherheit Bestimmungsgemäßer Gebrauch Der Monitorhalter ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Der Monitorhalter ist kein Kinderspielzeug. Verwenden Sie den Monitorhalter nur wie in dieser Originalbetriebsanlei- tung beschrieben. Jede andere Verwendung gilt als nicht bestimmungs- gemäß...
-
Seite 11: Sicherheitshinweise
Zeichenerklärung Die folgenden Symbole und Signalwörter werden in dieser Original- betriebsanleitung, auf dem Monitorhalter oder auf der Verpackung ver- wendet. WARNUNG! Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. VORSICHT! Dieses Signalwort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben... -
Seite 12: Lieferumfang Prüfen
HINWEIS! Gefahr von Sachschäden! Unsachgemäßer Umgang mit dem Monitorhalter kann zu Beschädigungen des Artikels führen. • Belasten Sie den Monitorhalter nicht mit mehr als max. 8kg. • Setzen Sie den Artikel keiner Witterung aus. Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann der Monitorhalter schnell beschädigt werden. -
Seite 13: Monitorhalter Entsorgen
Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Monitorhalter entsorgen Entsorgen Sie den Monitorhalter gemäß der in Ihrem Land geltenden Vorschriften zur Entsorgung. Hersteller DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Straße 5 26160 Bad Zwischenahn Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 13 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 13 23.06.20 10:19... - Seite 14 Parts (x2) (x2) M4 x 12 (x12) M4 x 30 (x12) 12 x 5,8 x 16 (x12) (x2) (x1) S=5mm (x1) S=3mm (x1) M6 x 25 (x4) (x4) Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 14 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 14 23.06.20 10:19 23.06.20 10:19...
- Seite 15 Assembly Loosen clamp screw until enough space is left for the edge of the desk. NOTE: If space is still not enough for clamp, remove clamp screw and attachment entirely and reattach clamp screw with attachment S=5mm upside-down. Tighten clamp using clamp screw until mount is securely fastened to desk.
- Seite 16 Assembly S=3mm Adjust locating ring at proper height and screw up tight to hold the mount. Adjust aluminum support part above the locating ring and use a hex key to fi x it. Insert the screw through the hole from supporting part to the decora- tive cap.
- Seite 17 Assembly To avoid damage to property, please check in advance whether the enclosed mounting material is suitable for your monitor. M4 x 12 Flush surface installation: Install 4 screws through faceplate to monitor via mounting holes. M4 x 30 12 x 5,8 x 16 Recessed surface installation: Put 4 spacers between faceplate and monitor.
- Seite 18 Assembly Insert the screw through the hole from extension arm to the decorative cap. M6 x 25 Lift the spring arm along with the monitor and put it on the supporting part. Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 18 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 18 23.06.20 10:19 23.06.20 10:19...
- Seite 19 Assembly NOTE: Turn clockwise to Be sure to keep the reduce tension for lighter arm in horizontal monitors and counter-clock- position during ad- wise to increase tension justment. Or else, it for heavier monitors. Keep would be difficult to adjusting until monitor can adjust the mount.
- Seite 20 Assembly S=5mm S=3mm S=3mm S=5mm S=3mm Use a hex wrench to adjust the damp for swiveling. Turn counter-clockwise to reduce damping and clock- wise to increase damping. Insert cables and manage them using cable clips. Remove the cable clips. Insert cables into cable covers. Leave enough slack of cables at arm joints for full adjustment.
- Seite 21 General Please read and keep these instructions for future reference These original instructions belong to this monitor bracket. They contain important information about initial set up and handling. Please read through these original instructions carefully, particularly the safety instructions before using the monitor bracket.
- Seite 22 Safety Designated use It is intended solely for private use and is not intended for the commercial sector. The monitor bracket is not a toy. Please only use the monitor bracket as described in these original in- structions, Any other use does not count as a designated use, and may lead to material damage or even physical injury.
-
Seite 23: Safety Instructions
Explanation of drawings The following symbols and signal words are used in these original instructions, on the monitor bracket or on the packaging. WARNING! This signal word indicates a danger with a medium level of risk, which could result in death or serious injury if it is not avoided. - Seite 24 NOTE! Risk of damage! Improper use of the monitor bracket may cause damage to it. • Do not overload the monitor bracket beyond 17.6lbs. • Do not expose the item to weather. Check content of delivery NOTE! Damage risk! If you open the packing without due care with a sharp knife or other pointed tool.
- Seite 25 Disposal of the monitor bracket Dispose of the monitor bracket in accordance with the relevant regula- tions for disposal in your country. Manufacture DUO Collection Import Vertriebsgesellschaft mbH Kaethe-Kruse-Strasse 5, 26160 Bad Zwischenahn Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 25 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 25...
- Seite 26 DUO COLLECTION Import Vertriebsgesellschaft mbH Käthe-Kruse-Straße 5 D-26160 Bad Zwischenahn www.duo-collection.com Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 26 Montageanleitung_Monitorhalter_GameRocker12196_MH-G-30_schwarz.indd 26 23.06.20 10:19 23.06.20 10:19...
