- Seite 1 FABRIKAUTOMATION HANDBUCH VLX-F231-B17 Funktionsbaustein - Integration in SIMATIC TIA V15...
- Seite 2 VLX-F231-B17 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elek- troindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e. V. in ihrer neuesten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
VLX-F231-B17 Einleitung ..................4 Geltungsbereich ................... 4 Eingetragene Marken................4 Verwendete Symbole ................4 Funktionsbaustein..............5 Adresseinstellung ................9 Signalverlauf..................10... -
Seite 4: Einleitung

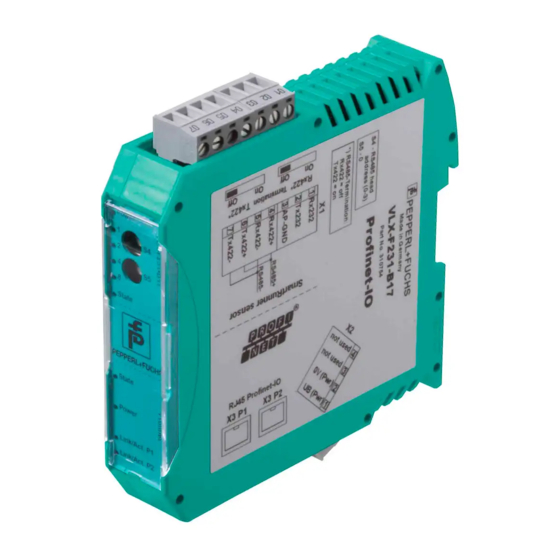

Schnittstelle und Profil in Verbindung mit einer SIEMENS SIMATIC Steuerung: VLX-F231-B17 Das Gerät ist durch das aufgeklebte Typenschild gekennzeichnet. Neben dieser Konfigurationsanleitung gelten die folgenden Dokumente. Die darin enthaltenen Hinweise unbedingt beachten: Handbuch VLX-F231-B17 SIEMENS Handbuch: SIMATIC – Projektieren und Programmieren Anlagenspezifische Dokumentation des Betreibers ... -
Seite 5: Funktionsbaustein
VLX-F231-B17 Funktionsbaustein Funktionsbaustein Zur Konfiguration des Interface-Moduls steht Ihnen ein Funktionsbaustein zur Verfügung. Diesen finden Sie als Download auf unserer Internetseite unter www.pepperl-fuchs.com. Geben Sie dazu die Produktbezeichnung oder Artikelnummer in das Feld Produkt- /Schlagwortsuche ein und klicken Sie auf "Suche". Wählen Sie aus der Liste der Suchergebnisse Ihr Produkt aus. - Seite 6 VLX-F231-B17 Funktionsbaustein Beschreibung des Funktionsbausteins Das folgende Bild zeigt den Aufruf des Funktionsbausteins und die zu parametrierenden Variablen. Abbildung 2.2 Funktionsbaustein...
- Seite 7 VLX-F231-B17 Funktionsbaustein Ein-/Ausgangsvariablen Input/ Name Datentyp Output Beschreibung BOOL Input Positive Flanke: Datenübertragung anstoßen, löst einen Trigger, Teach oder Profilwechsel aus HEAD_ADDR HW_IO Input Hardwarekennung Head-address- Kommunikationsmoduls (0 -3) TRIGGER BOOL Input Trigger vorbereiten 0 = deaktiviert 1 = aktiviert ...
- Seite 8 VLX-F231-B17 Funktionsbaustein Input/ Name Datentyp Output Beschreibung Result MATCH BOOL Output Profil stimmt mit eingelernten Profil Protocol überein NO_MATCH BOOL Output Profil stimmt nicht mit eingelernten Profil überein PROFILE_NO USINT Output Die aktuell aktivierte Profilnummer (1 – 32), 0 = NO_MATCH...
-
Seite 9: Adresseinstellung
VLX-F231-B17 Funktionsbaustein Adresseinstellung Adresse wählen Übertragen Sie die in der Hardwarekonfiguration definierten Hardwarekennungen der einzelnen Module den jeweiligen Funktionsbausteinen Head_Address_x. 1. Wählen Sie in der Projektansicht im Fenster Device view die Registerkarte Device over- view. Klicken Sie auf eine Head_Address_x (1), welche Sie dem Funktionsbaustein zuwei- sen wollen. -
Seite 10: Signalverlauf
VLX-F231-B17 Funktionsbaustein Signalverlauf TRIGGER ausführen Die nachfolgende Abbildung zeigt den Signalverlauf zum Ausführen eines Triggersignals. TRIGGER BUSY DONE Abbildung 2.5 TRIGGER ausführen TEACH setzen Die nachfolgende Abbildung zeigt, wie ein Teacheingang gesetzt wird. Dabei wird erst mit dem nächsten Triggersignal der Teachvorgang ausgeführt (siehe TEACH ausführen). - Seite 11 VLX-F231-B17 Funktionsbaustein Bevor Sie den Befehl zum Wechseln des Profils ausführen, muss eine Profilnummer "PROFILE_NUMBER" zwischen 1 und 32 gewählt sein. CHOOSE_PROFILE BUSY DONE Abbildung 2.8 Profil wechseln...
