MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS

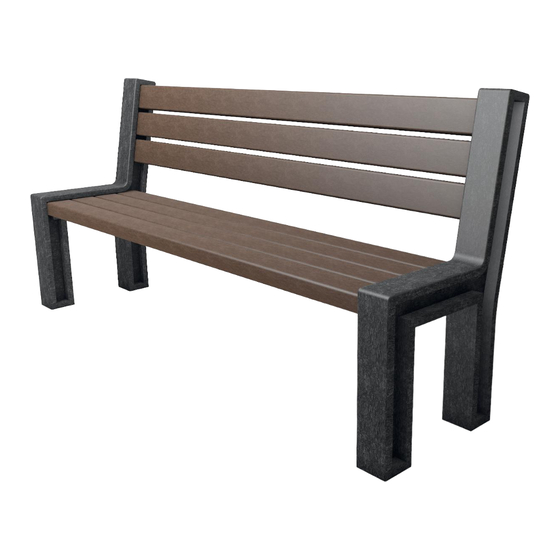

BANK HYDE PARK :: BENCH HYDE PARK
hanit
®
MIT LEHNE :: WITH REST
Vielen Dank, dass Sie sich für ein Produkt aus hanit
Im Folgenden erhalten Sie wichtige Montagehinweise, die beim Zusammenbau unbedingt Berücksichtigung finden müssen.
Wir weisen darauf hin, dass bei Nichtbeachten die Garantie und die Gewährleistungspflicht erlöschen.
::
Thank you for purchasing a hanit
Below you will find important installation instructions, which must be taken into account during assembly.
We point out that neglecting these instructions will void the warranty.
ABMESSUNGEN: CA. 165/195 X 56 X 95 CM :: DIMENSIONS: 165/195 X 56 X 95 CM
SITZHÖHE: 45 CM :: SEAT HEIGHT: 45 CM
OPTIONAL: BODENANKER TYP 1 :: OPTIONAL: GROUND ANCHOR TYPE 1
STÜCKLISTE :: PARTS LIST
Nummer
Name
:: Number
:: Name
Sitzelement
1
:: Seat element
Rückenbrett
2
:: Backboard
Bankfüße
3
:: Bench ends
Schraube
4
:: Screw
MALBHPLDEEN0519
®
Recyclingkunststoff entschieden haben.
®
recycled plastic product.
Zeichnung
:: Drawing
Maße
::
Dimensions
150/180x40
x5 cm
150/180x10 x4,7 cm
56
x10x
95
Pan-Head Ø 6x60 mm
1/3
Anzahl
:: Amount
1
3
2
16
Werbung
Inhaltszusammenfassung für GREENsystems Stadtmobiliar hanit HYDE PARK
- Seite 1 MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS BANK HYDE PARK :: BENCH HYDE PARK hanit ® MIT LEHNE :: WITH REST Vielen Dank, dass Sie sich für ein Produkt aus hanit ® Recyclingkunststoff entschieden haben. Im Folgenden erhalten Sie wichtige Montagehinweise, die beim Zusammenbau unbedingt Berücksichtigung finden müssen. Wir weisen darauf hin, dass bei Nichtbeachten die Garantie und die Gewährleistungspflicht erlöschen.
- Seite 2 MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS Nummer Name Zeichnung Maße Anzahl :: Number :: Name :: Drawing :: Dimensions :: Amount Schraube Senkkopf Ø 6x60 mm :: Screw Tx25 :: Bit Notwendiges Werkzeug :: Necessary tools Akkuschrauber :: Cordless Screwdriver Schonhammer :: Mallet Legen SIe zu Beginn das Sitzelement Schieben Sie nun die Bankfüße mit Verschrauben Sie die Bankfüße mit...
- Seite 3 MONTAGEANLEITUNG :: ASSEMBLY INSTRUCTIONS Schieben Sie nun die drei Rücken Verschrauben Sie anschließend die bretter in die vorgesehene Öffnung der Rückenbretter in einem Abstand von Bankfüße. mm mit je sechs Schrauben durch den Bankfuß. Then screw the back boards at a dis - Now push the three back boards into tance of 3 mm with six screws through the provided opening of the bench feet.
