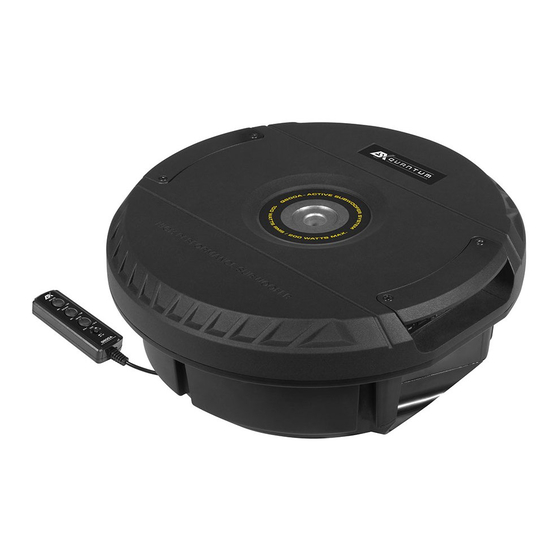

- Seite 1 ACTIVE SUBWOOFER SYSTEM Q800A...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN Q800A Subwoofer 20 cm (8“) Ausgangsleistung RMS 1 x 100 W Ausgangsleistung Max. 1 x 200 W Frequenzgang 20 –... - Seite 4 ANSCHLUSS ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (–) der Fahr- zeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker. Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss des Verstärkers und einem geeigne- ten Masse-Anschlusspunkt an der Fahrzeugkarosserie her.
-
Seite 5: Eingangsempfindlichkeit
EINGANGSEMPFINDLICHKEIT Drehen Sie den Regler INPUT LEVEL gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler INPUT LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler INPUT LEVEL ein Stück zurück, bis keine Verzerrungen mehr hörbar sind. -
Seite 6: Specifications
Please read the user‘s manual carefully before the installation and the first operation of the amplifier. SPECIFICATIONS Q800A Subwoofer 20 cm (8“) Output Power RMS 1 x 100 W Output Power Max 1 x 200 W Frequency Range 20 – 150 Hz Lowpass Filter 50 –... - Seite 7 INTERCONNECTION ATTENTION: Before you start with the installation, disconnect the ground connection from the ve- hicle’s battery in order to prevent short circuits. Use the enclosed cable plug to connect each terminal. First connect the GND terminal of the amplifier to an appropriate ground connection at the chassis. To ensure a good connection, residue dirt and dust from the connection point.
-
Seite 8: Input Sensitivity
INPUT SENSITIVITY Turn the INPUT LEVEL controller of the amplifier to the MIN position. Then turn the volume controller of the head unit to 80 - 90% of its full setting. Now turn INPUT LEVEL clockwise until you hear some distortion. Then turn back INPUT LEVEL slightly until you hear a cleaner sound. -
Seite 9: Caractéristiques
Veuillez s’il vous plaît lire attentivement toutes les instructions d’installation avant que vous installiez l’amplificateur et le fassiez fonctionner. CARACTÉRISTIQUES Q800A Subwoofer 20 cm (8“) Puissance de sortie RMS 1 x 100 W Puissance de sortie Max. 1 x 200 W Gamme de fréquences 20 –... - Seite 10 ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT ATTENTION: Avant que vous ne commenciez avec l’installation, séparez la borne négative/masse de la batterie afin d’éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port. Raccordez d’abord la borne GND de l’amplificateur avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite.
- Seite 11 RÉGLAGE DE LA SENSIBILITÉ D’ENTRÉE La sensibilité d’entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur INPUT LEVEL de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d’entrée de manière à obtenir un volume sonore moyen.
-
Seite 12: Dati Tecnici
Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l’amplificatore e di metterlo in funzione. DATI TECNICI Q800A Subwoofer 20 cm (8“) Potenza di uscita RMS 1 x 100 W Potenza di uscita Max. 1 x 200 W Gamma di frequenza 20 –... - Seite 13 ALIMENTAZIONE ELETTRICA E IMPIANTO D’ACCENSIONE ATTENZIONE: Prima di iniziare con l’installazione staccare il morsetto negativo della batteria dell’au- to, per evitare cortocircuiti. Innanzitutto creare un collegamento tra il morsetto GND dell’amplificatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria.
- Seite 14 SENSIBILITÀ D’INGRESSO La sensibilità d’ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore di volu- me audio della radio sulla posizione centrale e regolare poi il regolatore del livello d’ingresso INPUT LEVEL in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.
-
Seite 15: Datos Técnicos
Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento. DATOS TÉCNICOS Q800A Subwoofer 20 cm (8“) Potencia de salida RMS 1 x 100 W Potencia de salida Max. 1 x 200 W Rango de frecuencia 20 –... - Seite 16 CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos. Use el enchufe del cable adjunto para conectar cada terminal. En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá...
- Seite 17 SENSIBILIDAD DE ENTRADA El nivel de entrada puede adaptarse a todas las radios de coche. Ponga el regulador de volumen de su ra- dio en posición media y ajuste el regulador del nivel de entrada INPUT LEVEL de forma que se escuche un volumen medio.
- Seite 18 ABMESSUNGEN / DIMENSIONS / DIMENSIONS / DIMENSIONI / DIMENSIONES INSTALLATION / INSTALLATION / INSTALLATION / INSTALLAZIONE / INSTALACIÓN...
- Seite 20 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510 www.audiodesign.de • www.esxaudio.de ©2019 Audio Design GmbH, All Rights Reserved...
