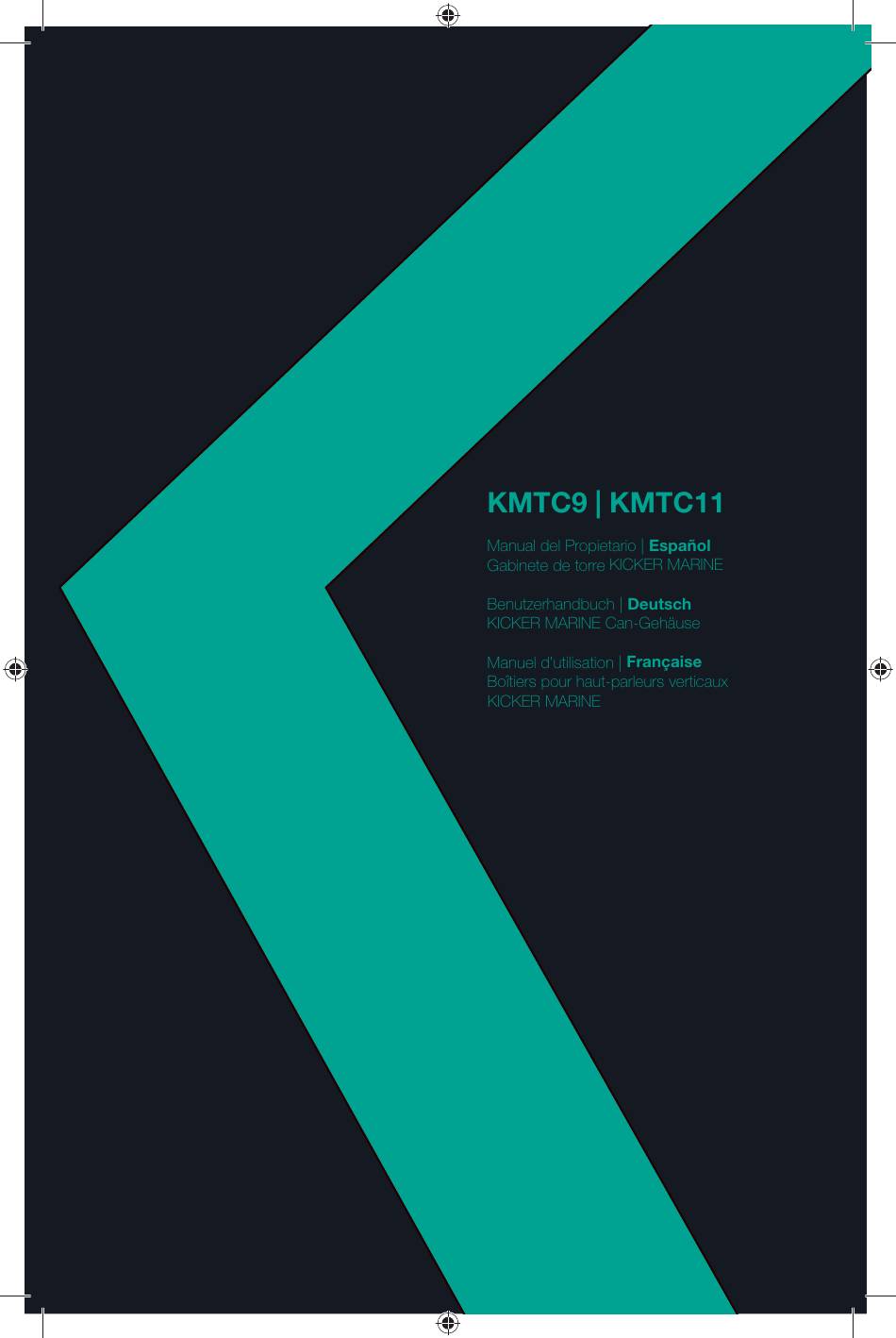

  • Seite 1 KMTC Marine Tower System Owner’s Manual...

  • Seite 2: Installation

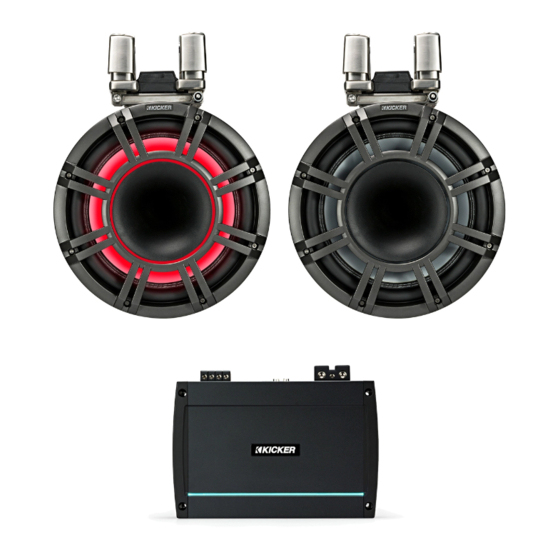

    Purchase Date: Serial Number: The KICKER KMTC Marine Tower Systems are the perfect way to bring your music out into the marine or power sports environment. The KMTC9 and KMTC11 come loaded with KICKER KM LED speakers. The injection-molded ABS enclosures are UV treated, splash resistant, and weather resilient. Mount the KMTC Marine Tower Systems in your boat or get creative with a pair of them in the garage, on your 4x4 or Side-by- Side’s roll bars, or in any other bar-mounted application.
  • Seite 3 Step 2: Connect the speaker and tweeter wires to your source unit or amplifi er. KICKER recommends you solder the connections and secure them with heat shrink. It is also strongly recommended that you use a full-range amplifi er signal. A high-pass crossover can be used if the fi lter is set to 50Hz or lower.
  • Seite 4 Step 3: Install the keyed connector of the KMTC speaker’s swivel assembly into the keyed socket of the bracket assembly. The front of the keyed connector should be fl ush with the keyed socket. keyed connector keyed socket Step 4: Install the two swivel levers, adjusting them to be loose (open) when the lever is parallel to the tube, then secure the bracket gate to the enclosure using the included thumb nuts.
  • Seite 5 Step 5: Ensure the enclosure is secure by increasing the tension of the swivel lever thumb nuts attached to the swivel levers. When the swivel levers are closed, the KMTC Marine Tower System should be locked in place. When open, you may adjust the orientation by swiveling the assembly left or right. When you are satisfi...

  • Seite 6: Instalación

    Fecha de compra: Número de Serie: Los Sistemas de Torre Marina KMTC de Kicker son el modo perfecto de llevar su música a la marina o potenciar los entornos deportivos. Los sistemas KMTC9 y KMTC11 están equipados con altavoces KICKER KM LED. Las carcasas ABS moldeadas por inyección están tratadas con UV y son resistentes a las salpicaduras y a los fenómenos meteorológicos.
  • Seite 7 Paso 2: conecte los cables del altavoz y del tweeter a su unidad fuente o amplifi cador. KICKER le recomienda soldar las conexiones y asegurarlas con termorretracción. Al realizar la instalación eléctrica permanente de la iluminación RGB, el cable negro es +12 V, y los cables rojo, verde y azul son a tierra.
  • Seite 8 Paso 3: instale el conector enchavetado del ensamblaje articulado del altavoz KMTC en el conector hembra enchavetado del ensamble del soporte. El frente del conector enchavetado debe empotrarse en el conector hembra enchavetado. conector enchavetado conector femenino enchavetado Paso 4: instale las dos palancas giratorias y regúlelas de modo que queden fl ojas (abiertas) cuando la palanca esté...
  • Seite 9 Cuando las palancas giratorias estén cerradas, el Sistema de Torre Marina KMTC quedará fi jo en su lugar. Cuando estén abiertas, podrá regular la orientación rotando el ensamblaje hacia la izquierda o derecha. Cuando esté conforme con la orientación, cierre las palancas giratorias para fi...
  • Seite 10 Étape 1 : positionnez les supports de montage inférieurs du KMTC autour du tube ou de l’arceau sur lequel il sera installé, et utilisez les vis à tête creuse fournies pour fi xer les supports de montage supérieurs à...
  • Seite 11 fi xation inférieur Étape 2 : branchez les fi ls du haut-parleur et du tweeter à votre ampli ou à votre source principale. KICKER recommande de souder les connexions et de les sécuriser à l’aide d’une gaine thermorétractable.
  • Seite 12 Étape 3 : installez le connecteur à clavette de l’assemblage pivotant de l’enceinte KMTC dans la douille à clavette de l’ensemble articulé. L’avant du connecteur à clavette doit être aligné avec la douille. connecteur à clavette douille à clavette Étape 4 : installez les deux leviers pivotants, desserrez-les (ouvert) lorsqu’ils sont parallèles au tuyau, et fi xez la grille de support au boîtier à...
  • Seite 13 Étape 5 : assurez-vous que le boîtier soit fermement fi xé en augmentant la tension des écrous à bille du levier pivotant fi xés aux leviers de pivotement. Lorsque les leviers pivotants sont fermés, le système KMTC (Marine Tower System) devrait être correctement verrouillé. Lorsqu’ils sont ouverts, vous pouvez modifi er l’orientation en faisant pivoter l’ensemble vers la gauche ou la droite.
  • Seite 14 WICHTIG: Sie müssen vor der Installation eine dünne Schicht des mitgelieferten Schutzmittels auf ALLE Befestigungselemente mit Gewinde auftragen. Bevor Sie beginnen: Bestimmen Sie die Position an der Stange oder dem Rohr, wo das KMTC Marine Tower System befestigt werden soll. Sie sollten die KMTC Marine Tower Systeme vorzugsweise weiter auseinander platzieren, damit die Stereowiedergabe besser zur Geltung kommt.
  • Seite 15 Schritt 2: Verbinden Sie den Lautsprecher und die Hochtöner mit Ihrem Quellgerät oder Verstärker. KICKER empfi ehlt, die Anschlüsse zu löten und mit einem Schrumpfschlauch zu sichern. Wenn die RGB-Beleuchtung fest verkabelt wird, ist das schwarze Kabel +12 V und sind die roten, grünen und blauen Kabel geerdet.
  • Seite 16 Schritt 3: Stecken Sie den kodierten Steckverbinder der Schwenkvorrichtung des KMTC-Lautsprechers in die kodierte Buchse der Halterungsbaugruppe. Die Vorderseite des kodierten Steckverbinders sollte bündig mit der kodierten Buchse abschließen. kodierter Steckverbinder kodierte Buchse Schritt 4: Montieren Sie die zwei Schwenkhebel und stellen Sie sie so ein, dass sie lose (offen) sind, wenn der Hebel parallel zum Rohr steht und befestigen Sie dann die Halterung mit den mitgelieferten Flügelmuttern...
  • Seite 17 Schritt 5: Stellen Sie sicher, dass das Gehäuse fi xiert ist, indem Sie die Spannung der an den Schwenkhebeln angebrachten Schwenkhebel-Flügelmuttern erhöhen. Wenn die Schwenkhebel geschlossen sind, sollte das KMTC Marine Tower System eingerastet sein. Im geöffneten Zustand können Sie die Ausrichtung anpassen, indem Sie die Baugruppe nach links oder rechts schwenken. Wenn Sie mit der Ausrichtung zufrieden sind, schließen Sie die Schwenkhebel, um das Gehäuse zu arretieren.
  • Seite 18 ACOUSTICS LIMITED WARRANTY When purchased from an Authorized KICKER Dealer, KICKER warrants this product to be free from defects in material and workmanship under normal use for a period of ONE (1) YEAR from date of original purchase. If this product is identifi...

  • Seite 19: International Warranty

    Sea precavido cuando controle el volumen. La frase “combustible para vivir la vida Livin’ Loud™ a todo volumen” se refi ere al entusiasmo por la vida que la marca KICKER de estéreos de automóvil representa y a la recomendación a nuestros clientes de que vivan lo mejor posible (“a todo volumen”) en todo sentido.
  • Seite 20 ©2017 Stillwater Designs...
