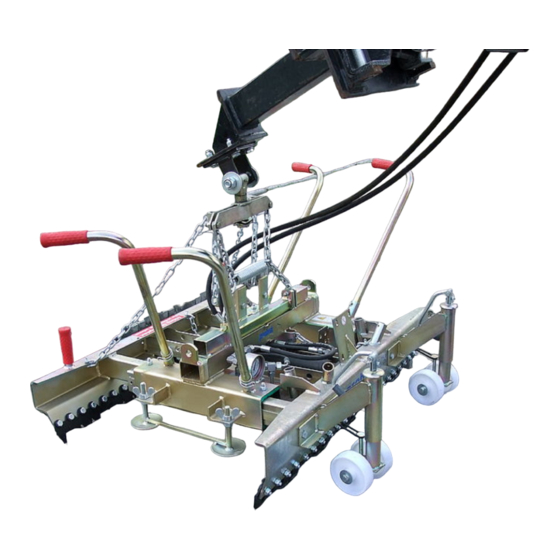

- Seite 1 Betriebsanleitung Original Betriebsanleitung Hydraulische Verlegezange HVZ-LIGHT HVZ-LIGHT 5140.0035...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Inhalt 2 / 34 1 Inhalt Inhalt ..................................2 EG-Konformitätserklärung ............................ 4 Sicherheit ................................5 Begriffsdefinitionen ............................5 Definition Fachpersonal / Sachkundiger ......................5 Sicherheitshinweis ............................5 Sicherheitskennzeichnung ..........................6 Persönliche Sicherheitsmaßnahmen ......................6 Schutzausrüstung ............................6 Unfallschutz ..............................7 Funktions- und Sichtprüfung .......................... - Seite 4 Inhalt 3 / 34 Wartung und Pflege ............................. 32 Wartung ................................ 32 Mechanik ............................... 32 Hydraulik ............................... 32 Reparaturen ..............................33 Prüfungspflicht ............................. 33 Hinweis zum Typenschild ..........................34 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 34...
-
Seite 5: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen u. unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 13.03.2019................(M. Probst, Geschäftsführer) -
Seite 6: Sicherheit
Sicherheit 5 / 34 3 Sicherheit Begriffsdefinitionen ● Greifbereich: gibt die minimalen und maximalen Produktabmaße des Greifgutes an, welche mit diesem Gerät greifbar sind. ● Greifgut (Greifgüter): ist das Produkt, welches gegriffen bzw. transportiert wird. ● Öffnungsweite: setzt sich aus dem Greifbereich und dem Einfahrmaß zusammen. Greifbereich + Einfahrmaß... -
Seite 7: Sicherheitskennzeichnung
Sicherheit 6 / 34 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 50 mm 2904.0204 80 mm Achtung Quetschgefahr! Nur an Handgriffen anfassen. 2904.0367 205x30 mm WARNZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 2904.0221 30 mm Quetschgefahr der Hände. -
Seite 8: Unfallschutz
Sicherheit 7 / 34 Unfallschutz ● Arbeitsbereich für unbefugte Personen, insbesondere Kinder, weiträumig absichern. ● Vorsicht bei Gewitter! ● Arbeitsbereich ausreichend beleuchten. ● Vorsicht bei nassen, angefrorenen oder verschmutzten Baustoffen. ● Das Arbeiten mit dem Gerät bei Witterungsverhältnissen unter 3 ° C (37,5° F) ist verboten! Es besteht die Gefahr des Abrutschens der Greifgüter bedingt durch Nässe oder Vereisung. -
Seite 9: Sicherheit Im Betrieb
Sicherheit 8 / 34 Sicherheit im Betrieb 3.10 Bagger und andere Trägergeräte ● Das eingesetzte Trägergerät muss sich in betriebssicherem Zustand befinden. ● Nur beauftragte und qualifizierte Personen dürfen das Trägergerät / Bagger bedienen. ● Der Bediener des Trägergerätes muss die gesetzlich vorgeschriebenen Qualifikationen erfüllen. ●... -
Seite 10: Ermittlung Der Greiftechnischen Qualität
Sicherheit 9 / 34 3.10.2 Ermittlung der greiftechnischen Qualität Zum sicheren und reibungslosen Betrieb der Anlage/des Gerätes ist es unbedingt erforderlich, dass die Qualität der Steinlagen anhand der folgenden Vorgehensweise durchgeführt wird.: Die Anzahl der zu greifenden Steine wird übereinander Hauptspannungs- gestapelt, wobei die Steine auf der richtung... -
Seite 11: Allgemeines
Verbundsteinverlegeeinheiten, u.a. besonders für große Steinplatten in Verbindung mit beliebigen Trägergeräten wie Mini- Radlader, Mini-Bagger, oder Probst-Verlegemaschinen (wie z.B. VM-301). ● Seitens des Trägergerätes ist nur ein hydraulischer Steuerkreis zur Betätigung der HVZ-LIGHT erforderlich. ● Mit diesem Gerät (HVZ-LIGHT) kann jeweils eine Verbundsteinpaket-Lage abgegriffen und verlegt werden. Die Tragfähigkeiten und Nennweiten der hydraulische Verlegezange HVZ-LIGHT dürfen nicht überschritten werden. -
Seite 12: Verbundsteinformen
Allgemeines 11 / 34 Verbundsteinformen 1.) Nachstehend abgebildete Verbundsteinformen 1 – 20 sind u. a. für maschinelle Verlegung geeignet. Es können auch andere Steinformen verlegt werden. Voraussetzung ist, dass die Steine in maschinenverlegegerechter Formation paketiert sind. 2.) Die Verbundsteinformen 16-20 sind mit Positionierungsadapter PA (4140.0003) zur maschinellen Verlegung geeignet. - Seite 13 Allgemeines 12 / 34 ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen. Es dürfen nur Steinelemente mit parallelen und ebenen Greifflächen gegriffen werden! Ansonsten besteht Abrutschgefahr! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden.
-
Seite 14: Übersicht Und Aufbau
Allgemeines 13 / 34 Übersicht und Aufbau Anstellwinkel-Kette für Schräglage der HVZ-LIGHT 6 Höhenverstellbare Absetzrollen Planumseitige Hauptspannungsbacke Aufsteckpositiion für Bedingriff Verstellung der Hauptspannweite Bedingriff (zur manuellen Führung) Greiftiefeneinstellung (Öffnungsweite) Aufhängung für Trägergerät Stahllamellen Technische Daten Hauptspannweite für Steinhöhe Eintauchtiefe Tragfähigkeit... -
Seite 15: Installation
Installation 14 / 34 5 Installation Mechanischer Anbau Die mechanische Verbindung der HVZ-LIGHT mit dem Trägergerät erfolgt über die Aufhängevorrichtung Die 2-Punkt-Aufhängung ist mit einer Feder zur Schwingungsdämpfung ausgestattet. Aufhängevorrichtung für Trägergerät Einstell-Kette Feder Die mechanische Verbindung der HVZ-LIGHTmit dem Trägergerät (Bagger) erfolgt über eine Baggeraufhängung (z.B. -
Seite 16: Hydraulischer Anbau
Pendelbremse Drehkopf Einstellung der Sicherungsmutter hat Einfluss auf die Bewegungsgeschwindigkeit der Pendelbremse. Hydraulischer Anbau Zum Anschluss der HVZ-LIGHT an das Trägergerät wird ein Der Anschluss der Hydraulikschläuche erfolgt am Hydraulikkreislauf benötigt. Ventilblock. Voraussetzungen bei hydraulischem Antrieb (Arbeitshydraulik des Trägergerätes): –... -
Seite 17: Verwendung Eines Hydraulischen Drehkopfes
Installation 16 / 34 5.2.1 Verwendung eines hydraulischen Drehkopfes Zum Anschluss der HVZ-ECO- Easy an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise benötigt (einen für die Klammerfunktion und eine für Drehkopfbewegung). Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf. Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme, bei Bedarf verändert werden (). -
Seite 18: Einstellungen
Einstellungen 17 / 34 6 Einstellungen Allgemein ● Um die optimale Verlegeleistung mit der hydraulischen Verlegezange zu erreichen, muss sie auf die zu verlegenden Betonsteineinheiten sachgemäß eingestellt werden. Beachten Sie deshalb bei der Einstellung folgende Punkte und gehen Sie die Einstellanweisungen am besten Punkt für Punkt durch. Achtung: ●... -
Seite 19: Veränderung Der Backenbreite
Einstellungen 18 / 34 6.1.2 Veränderung der Backenbreite Zum optimalen Greifen der Steinlagen, besteht die Möglichkeit die Backenbreite entsprechend zu verändern. Grund: da oftmals die jeweils außen liegenden Feder- Stahllamellen (Bild 1) beim Greifvorgang an der Steinlage außen etwas überstehen und somit das Anlegen an eine bereits verlegte Steinlage eventuell erschweren. -
Seite 20: Einstellung Hauptspannung
Einstellungen 19 / 34 Einstellung Hauptspannung 6.2.1 Allgemein Einstellung der Hauptspannung am Gerät (Maschinenseite/Planumseite) entsprechend der Steinlagenlänge einstellen. Die beiden Anstellwinkelketten (1) an den oberen Enden von der Ketten-Aufhängung entfernen und nach außen auf den Boden legen. → Bild 1 Bild 1 Beide Begrenzungsketten (3) aushängen →... -
Seite 21: Einstellung Planumseite / Maschinenseite
Einstellungen 20 / 34 6.2.2 Einstellung Planumseite / Maschinenseite Versteckbolzen und Klappsplint zur Veränderung des Klappsplint am Steckbolzen entfernen und anschließend Steckbolzen entnehmen (siehe Bild 2). Greifsbereichs (Öffnungsweite) an Maschinenseite entfernen. → Bild 1 Bild 2 Bild 1 Maschineneite Versteckbolzen und Klappsplint zur Veränderung des Klappsplint am Steckbolzen entfernen und anschließend Steckbolzen entnehmen ... - Seite 22 Einstellungen 21 / 34 Hauptspannung von Hand an der Greifwange (2) und Absetzrollen (4) in die erforderliche Position ziehen (auf entsprechende Steinlagenlänge - siehe Bild 5 und 6). Bild 5 Bild 6 Nach erfolgter Einstellung auf die gewünschte Steinlagenlänge, muss die Hauptspannbacke wieder durch Einstecken der Versteckbolzen und anbringen der Klappsplinte an Maschinenseite/Planumseite gesichert werden!
- Seite 23 Die beiden Anstellwinkel-Ketten (1) an den oberen Enden von der Ketten-Aufhängung in die gewünschte Neigungsposition der HVZ-LIGHT einhängen (Bild 7) Bei geschlossenem, hängendem Gerät (HVZ- LIGHT) die Anstellwinkelketten (1) so oben einhängen, dass sie fast straff sind. Schraubglieder festziehen. Dies bewirkt, dass sich die Gerät bei ganz geöffneter Stellung...
-
Seite 24: Greiftiefeneinstellung
Einstellungen 23 / 34 Greiftiefeneinstellung 6.3.1 Planumseite Greiftiefeneinstellung (Planumseite) ist so einzustellen, Bei extrem großen Steinlagen empfiehlt es sich die dass die Federstahl-Lamellen sich im unteren ⅓ der Greiftiefeneinstellung etwas niedriger einzustellen, so Steinlage (siehe Bild 2) befinden. dass die Federstahl-Lamellen im untersten Bereich der Steinlage greifen. -
Seite 25: Maschinenseite
Bild 4 Bild 5 Das Gerät (HVZ-LIGHT) ist optimal eingestellt, wenn beim Greifvorgang bei geöffneter Zange, die Federsahl- Lamellen (Maschinenseite) direkt an der Steinlage anliegen u. die Federstahl-Lamellen (Planumseite) etwa einen Abstand zur Steinlage von 100 -150 mm haben (Bild 6). -
Seite 26: Einstellung Absetzrollen
Einstellungen 25 / 34 Einstellung Absetzrollen 1) Zum Einstellen der Absetzrollen, Kurbel nach oben 2) ) Höhe der beider Absetzrollen genau gleich schwenken. einstellen. Abstand zwischen Federstahl-Lamellen zur Steinlangenunterkante ungefähr 50 mm (siehe Darstellung A). Bild 1 Bild 2 3) Nach erfolgter Einstellung, beide Absetzrollen wieder nach unten schwenken und einrasten. -
Seite 27: Anmerkungen Zur Automatischen Funktion Der Abdrückvorrichtung Adv
Hydraulikkreis der Hauptspannung integriert. ● Beim Betätigen des Steuerhebels in Position „Hauptspannung schließen“ wird automatisch zuerst der Hydraulikzylinder der Abdrückvorrichtung ADV ausgefahren, die HVZ-LIGHT ist somit bereit, auf eine zu verlegende Steinlage aufgesetzt zu werden. ● Beim Betätigen des Steuerhebels in Position „Hauptspannung öffnen“ wird zuerst der Hydraulikzylinder der Abdrückvorrichtung ADV eingefahren und damit Druck von oben auf die erste Steinreihe entlang der... -
Seite 28: Bedienung
● Bei sorgsamen Umgang kann die HVZ-LIGHT auch dazu benutzt werden, leere Paletten aus dem Weg zu räumen und zum späteren rationellen Abtransport aufzustapeln. Dabei muss jedoch strengstens darauf geachtet werden, dass die Paletten nicht mit dem vollen Klammerdruck der Hauptspannung gegriffen werden. -
Seite 29: Hinweise Zur Normgerechten Verlegung Von Betonpflastersteinen
Bedienung 28 / 34 Hinweise zur normgerechten Verlegung von Betonpflastersteinen ● Es wird davon ausgegangen, dass die zur Verlegung kommenden Betonstein- Verlegeinheiten eine normgerechte, gleichförmiges Verlegemuster erlauben. ● Es wird davon ausgegangen, dass die zur Verlegung kommenden Betonpflastersteine mit sogenannten Abstandshilfen mit mindestens 2,5 mm Dicke versehen sind. -
Seite 30: Ablauf Des Verlege-Zyklus
Trägergerätes und Anbaugerätes im Sichtfeld haben und sicherstellen, dass sich weder Personen noch Gegenstände im Gefahrenbereich befinden. ● Anheben der HVZ-LIGHT mittels des Trägergerätes, bis die Zange frei hängt. ● Öffnen der Hauptspannung der HVZ-LIGHT. Dabei immer darauf achten, dass niemand im Gefahrenbereich steht und gefährdet oder gar verletzt werden könnte. -
Seite 31: Allgemeine Hinweise Zur Normgerechten Verlegung
● Beim darauffolgenden Anheben der leeren HVZ-LIGHT schwingt diese selbsttätig leicht nach vorne zum offenen Planum bezeihungsweise zur planumsseitigen Hauptspannbacke hin und damit weg von der gerade eben verlegten Steinlage. Dadurch wird verhindert, dass einzelne Steine der vordersten Steinreihe durch die Hebebewegung der Verlegezange mit nach oben gerissen werden. - Seite 32 Bedienung 31 / 34 ● Pakete bei Anlieferung möglichst in der Nähe der Verlegekante absetzen lassen, um Zwischentransport zu vermeiden und kurze Fahrwege und damit hohe Verlegeleistung mit der Verlegemaschine zu erzielen. Jedoch genügend Manövrierraum für Verlegemaschine belassen. ● Optimal ist Anlieferung „just in time“, um die Steinpakete immer möglichst nahe an der sich vorwärts bewegenden Verlegekante durch den Entladekran positionieren zu lassen.
-
Seite 33: Wartung Und Pflege
Wartung und Pflege 32 / 34 8 Wartung und Pflege Wartung < Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden; ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur in drucklosem, stromlosen und bei stillgelegtem Zustand des Gerätes erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 34: Reparaturen
Wartung und Pflege 33 / 34 Reparaturen ● Reparaturen am Gerät dürfen nur von Personen durchgeführt werden, die die dafür notwendigen Kenntnisse und Fähigkeiten besitzen. ● Vor der Wiederinbetriebnahme muss eine außerordentliche Prüfung durch einen Sachverständigen durchgeführt werden. Prüfungspflicht ● Der Unternehmer hat dafür zu sorgen, dass das Gerät mindestens jährlich durch einen Sachkundigen geprüft und festgestellte Mängel sofort beseitigt werden (→... -
Seite 35: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 36: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 37 23,5" - 45" (main gripping) Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / Product Name: Hydraulic installation clamp HVZ-Light © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst.
- Seite 38 40110080 34010099 34010100 21000204 21000180 21030002 Blatt2 21030002 21000180 41400022 41400948 20540036 Blatt6 30320038 20540021 41400041 20000048 20400002 30300067 30320039 20540036 41400162 41400069 21000204 20160007 41400012 36410026 20100008 20100017 20000075 20000025 21720001 34010097 © all rights reserved conform to ISO 16016 Datum Name Benennung...
- Seite 39 33400001 20000084 20100018 20900001 40110155 20100016 20000239 21000088 21000088 21710004 20000239 20100016 20000260 © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst. 2.6.2016 R.Hoffmann HVZ - LIGHT Gepr. 2.6.2016 R.Hoffmann Artikelnummer/Zeichnungsnummer Blatt E51400035 Zust. Urspr. Ers.
- Seite 40 41401056 Blatt 4 41401057 21550048 Blatt 5 © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst. 2.6.2016 R.Hoffmann HVZ - LIGHT Gepr. 2.6.2016 R.Hoffmann Artikelnummer/Zeichnungsnummer Blatt E51400035 Zust. Urspr. Ers. f. Ers. d.
- Seite 41 20100014 20400001 21600024 26800009 20400004 26800006 20000004 20400001 20400004 41400163 20000024 © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst. 2.6.2016 R.Hoffmann HVZ - LIGHT Gepr. 2.6.2016 R.Hoffmann 20100017 Artikelnummer/Zeichnungsnummer Blatt E51400035 Zust. Urspr. Ers. f. Ers.
- Seite 42 41400164 21800001 20420005 20450007 20000023 © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst. 2.6.2016 R.Hoffmann HVZ - LIGHT Gepr. 2.6.2016 R.Hoffmann Artikelnummer/Zeichnungsnummer Blatt E51400035 Zust. Urspr. Ers. f. Ers. d.
- Seite 43 33701025 21600016 © all rights reserved conform to ISO 16016 Datum Name Benennung Hydraulische Verlegezange Erst. 2.6.2016 R.Hoffmann HVZ - LIGHT Gepr. 2.6.2016 R.Hoffmann Artikelnummer/Zeichnungsnummer Blatt E51400035 Zust. Urspr. Ers. f. Ers. d.
-
Seite 44: Auf Beiden Seiten / On Both Sides
A51400035 HVZ-LIGHT 29040367 29040220 29040220 29040081 29040056 Auf beiden Seiten / on both sides 29040666 29040209 Auf beiden Seiten/ On both sides 29040367 P 25.04.2019_V0 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device. -
Seite 45: Hülsensatz / Sleeves Set
Baggerarmbreite / excavator arm width "B" Ø30 Ø35 Ø40 Ø50 Ø60 Ø70 Hülsensatz / sleeves set Stk./ Artikel Nr./ Pos. Beschreibung/description Länge/length Gewicht/weight Material part No. Bolzen / bolts Ø35 - Ø70 "A" Distanzbuchse Ø35x4,5x20 lang 33100075 20.0 0,1 kg S235JRG2 mit beids. - Seite 46 Detail 1 Detail Baggerarmbreite / excavator arm width "B" Ø30 Detail 2 Ø35 Ø40 Ø50 Ø60 Ø70 Bolzen / bolts Ø35 - Ø70 "A" © all rights reserved conform to ISO 16016 Distanzhülsen / spacers Datum Name Benennung Adaptersatz für UBA 1200 Erst.
