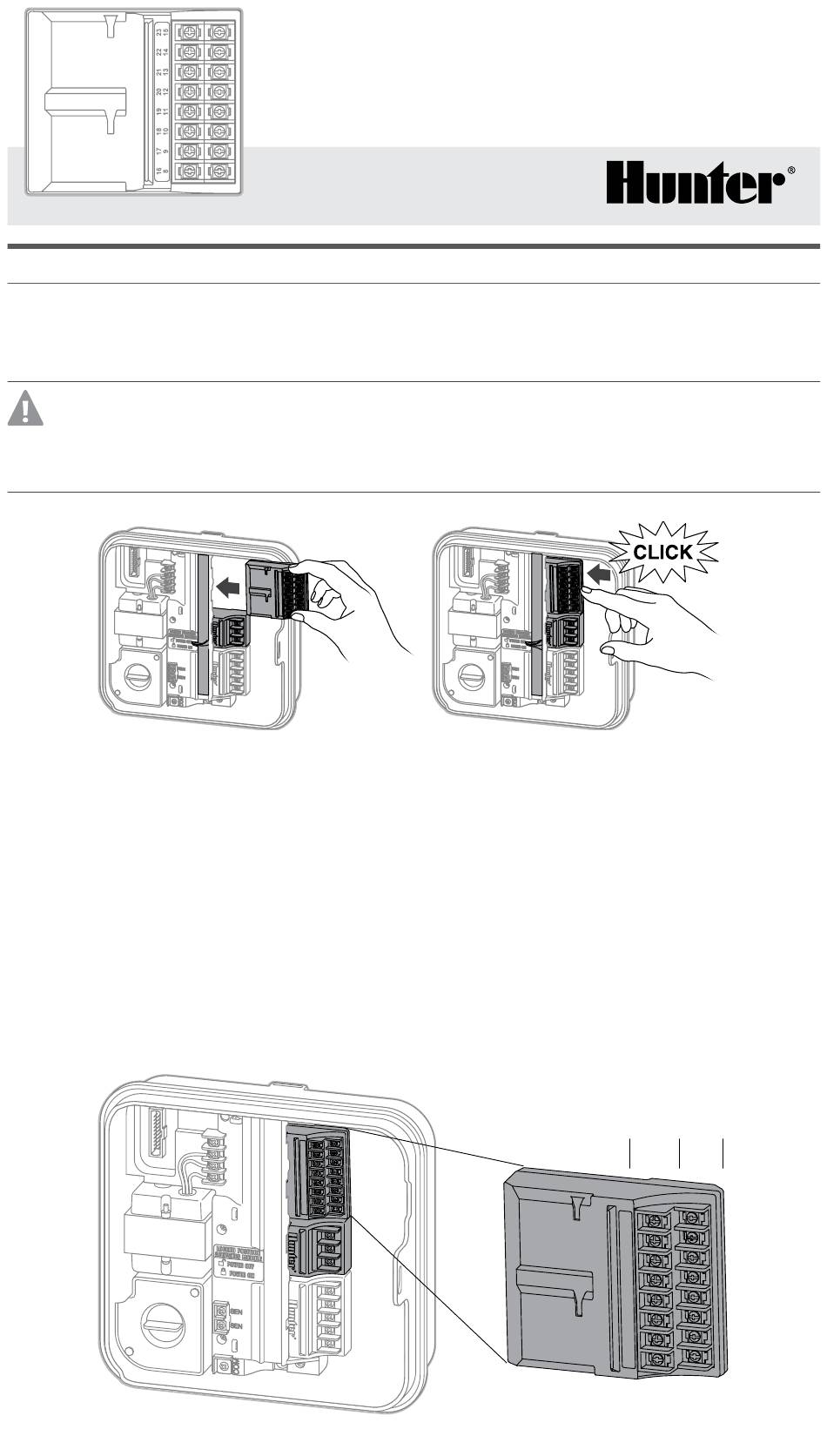

Hunter PCM-1600 Installationsanleitung

DEUTSCH
Das Pro-C-Steuergerät ist ab Werk mit einem Basismodul für 4 Stationen ausgestattet. Sie können das System
um zusätzliche Erweiterungsmodule ergänzen, indem Sie jeweils ein Erweiterungsmodul für drei (PCM-
300), neun (PCM-900) oder 16 Stationen (PCM-1600) hinzufügen. Das System kann insgesamt auf max. 23
Stationen erweitert werden.
HINWEIS: Für eine Erweiterung Ihres Steuergeräts auf 16 oder 23 Stationen mit dem Erweiterungsmodul
PCM-900 oder PCM-1600 installieren Sie zunächst ein Erweiterungsmodul PCM-300 im ersten
Erweiterungssteckplatz (Stationen 5–7). Installieren Sie anschließend das Erweiterungsmodul PCM-900
bzw. PCM-1600 in den beiden oberen Erweiterungssteckplätzen. Diese Module passen ausschließlich in
diese Steckplätze.
Installation der PCM-Module
1. Schieben Sie die Steckplatzverriegelung in die entsperrte Position „Power Off" (Strom aus). Stecken Sie die
gewünschten Erweiterungsmodule in die entsprechenden Steckplätze.
2. Nach der Positionierung aller Module schieben Sie die Steckplatzverriegelung in die gesperrte Position
„Power On" (Strom ein), um die Module an das Stromnetz anzuschließen und sie im Steuergerät zu sichern.
3. Das Pro-C-Steuergerät erkennt die passende Anzahl an Stationen im Normalfall automatisch. Geschieht dies
nicht, drücken Sie die Reset-Taste auf der Rückseite der Bedienfront oder schalten Sie das Steuergerät aus
und wieder ein.
PCM-1600
Erweiterungsmodul für 16 Stationen
Installationsanleitung für Pro-C Steuergeräte
®
ANSCHLÜSSE
16–23 8–15
