Teilebezeichnungen

Teilebezeichnungen Teilebezeichnungen

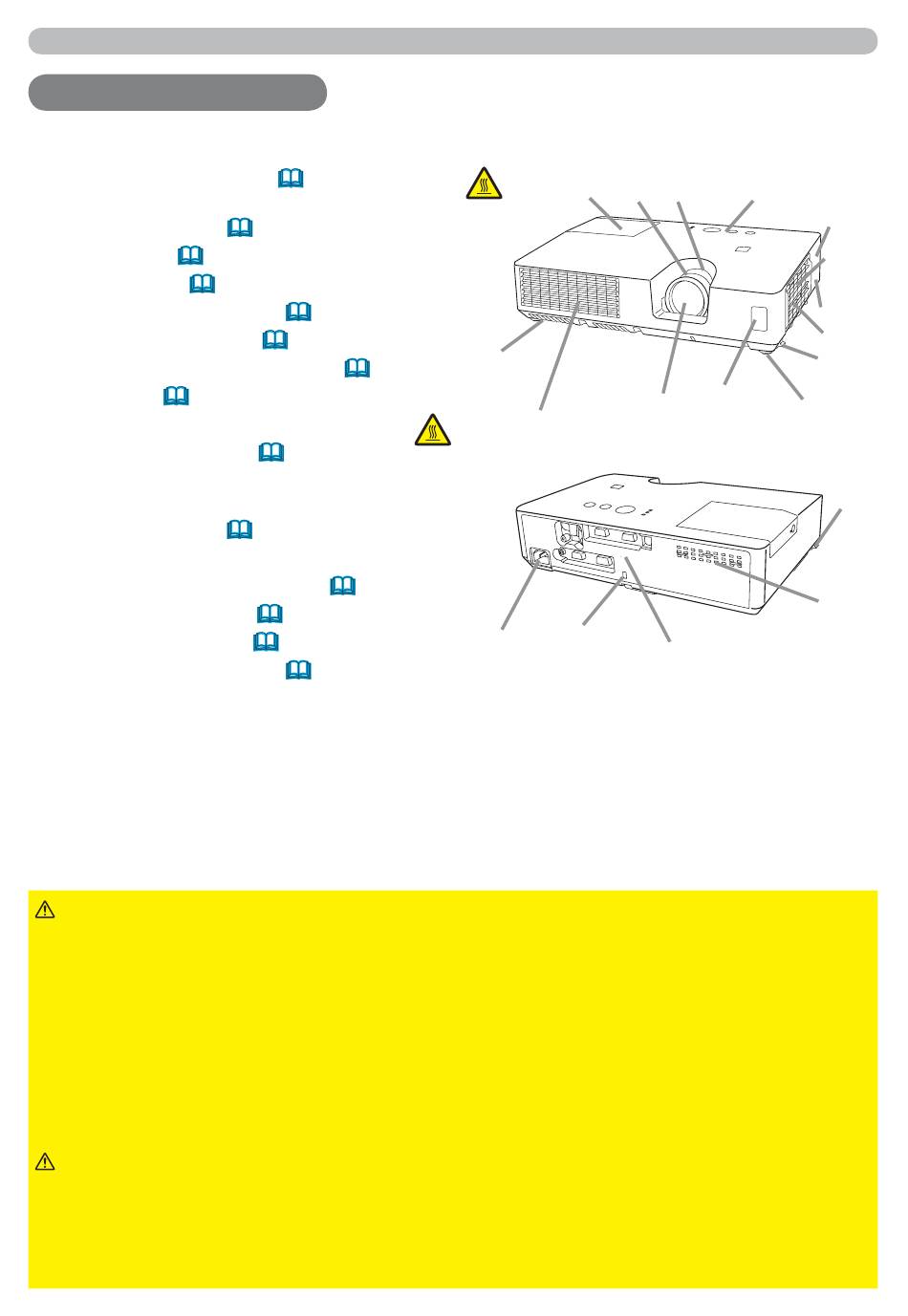

Projektor

(1) Lampenabdeckung (
Die Lampeneinheit ist im Inneren.
(2) Scharfstellring (
(3) Zoomring (
(4) Bedienfeld (
(5) Nivellierknöpfe (x 2) (
(6) Nivellierfüße (x 2) (
(7) Fernbedienungssensoren (
60)
(8) Objektiv (
(9) Einlassluftöffnungen
(10) Filterabdeckung (
Der Luftfi lter und die
Lüftungseinlassöffnung sind im Inneren.
(11) Lautsprecher (
(12) Abluftöffnung
(13) AC IN (Netzanschluss) (
(14) Geräterückseite (
(15) Sicherungsstab (
(16) Kensington-Schlitz (
WARNUNG
die Umgebung von Lampenabdeckung und Abluftöffnungen; diese Bereiche sind sehr heiß.
►Blicken Sie nie bei eingeschalteter Lampe in das Objektiv oder die
Einlassöffnungen; das extrem helle Licht kann schädlich für die Augen sein.
►Bedienen Sie nicht die Nivellierknöpfe, ohne den Projektor zu halten; er kann
herunterfallen.
► Der Sicherungsstab und der Sicherungsschlitz darf nicht zum Verhindern des
Herunterfallens des Projektors verwendet werden; diese Teile sind nicht dafür
konstruiert.
VORSICHT
des Projektors zu vermeiden. Die Lüftungsöffnungen dürfen nicht blockiert
oder verdeckt werden. Es dürfen keine Gegenstände in die Nähe der
Lüftungsöffnungen gestellt werden, die festkleben oder in die Öffnungen gesaugt
werden könnten. Reinigen Sie den Luftfi lter regelmäßig.
4
56)
19)
19)
5)
19)
19)
12)
58)
38)
11)
5)
11)
11)
►HEISS! : Berühren Sie nicht während des Betriebs oder kurz danach
►Sorgen Sie immer für ausreichende Lüftung, um Überhitzung
(1)
HEISS!
(2) (3)
(6)
(12)
HEISS!
(16)
(13)
(4)
(7)
(8)
(6)
(14)
(11)
(9)
(15)
(10)
(5)
(5)
(9)
