Aufbau Und Funktion; Übersicht; Kurzbeschreibung - Kampmann Ultra Montage-, Installations- Und Betriebsanleitung

5

Aufbau und Funktion

5.1 Übersicht

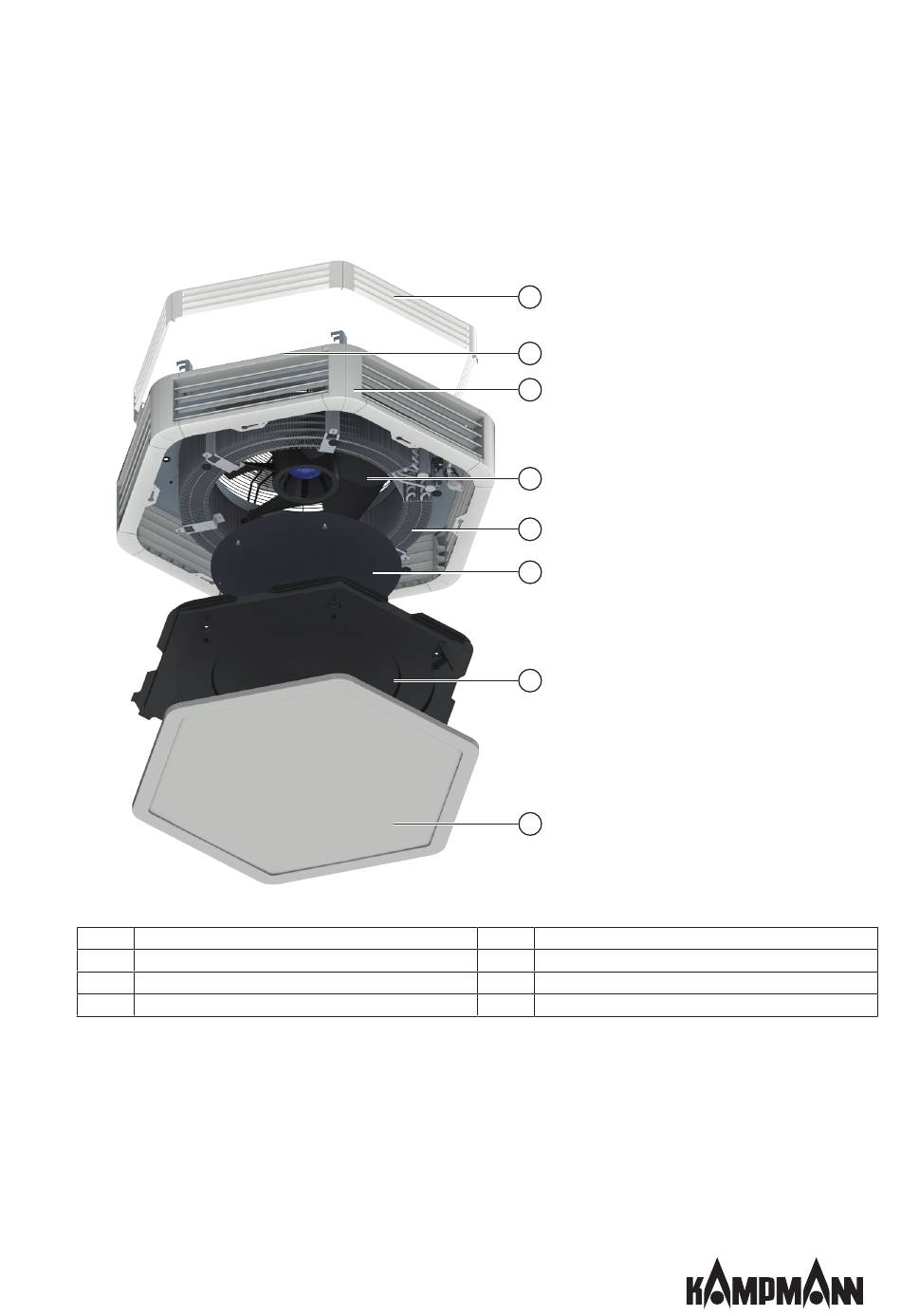

Abb. 1: Ultra auf einen Blick (Beispiel: Ausführung für Heizen oder Kühlen)
Bodendeckel
1
3 Luftführungsblech
Sichel-Leiseläufer-Ventilator, gemäß ErP 2015
5
7 Kondensatpumpe (verdeckt)
5.2

Kurzbeschreibung

Ultra Lufterhitzer als Deckengeräte in Heiz- und/ oder Kühlausführung dienen zur dezentralen Beheizung und Belüftung von
Hallen, Ausstellungs- und Verkaufsräumen sowie Handelsketten Deckenausführung. Luft wird über den Axial-Ventilator ange-
saugt und über den ringförmigen Wärmetauscher in den Raum geblasen. Die erwärmte oder gekühlte Luft wird über die
(vor)einstellbaren Lamellen dem Raum bedarfsgerecht zugeführt. Die Ausführungen mit großer Wärmetauscherleistung sind
optimal im Niedertemperaturbetrieb einsetzbar.
Montage-, Installations- und Betriebsanleitung
8
7
6
5
4
3
2
1
Kunststoff-Kondensatwanne
2
4 Wärmetauscher Cu/Al
Selbsttragendes Kunststoffgehäuse
6
8 6-teiliger Ansaugkranz
Ultra
15
