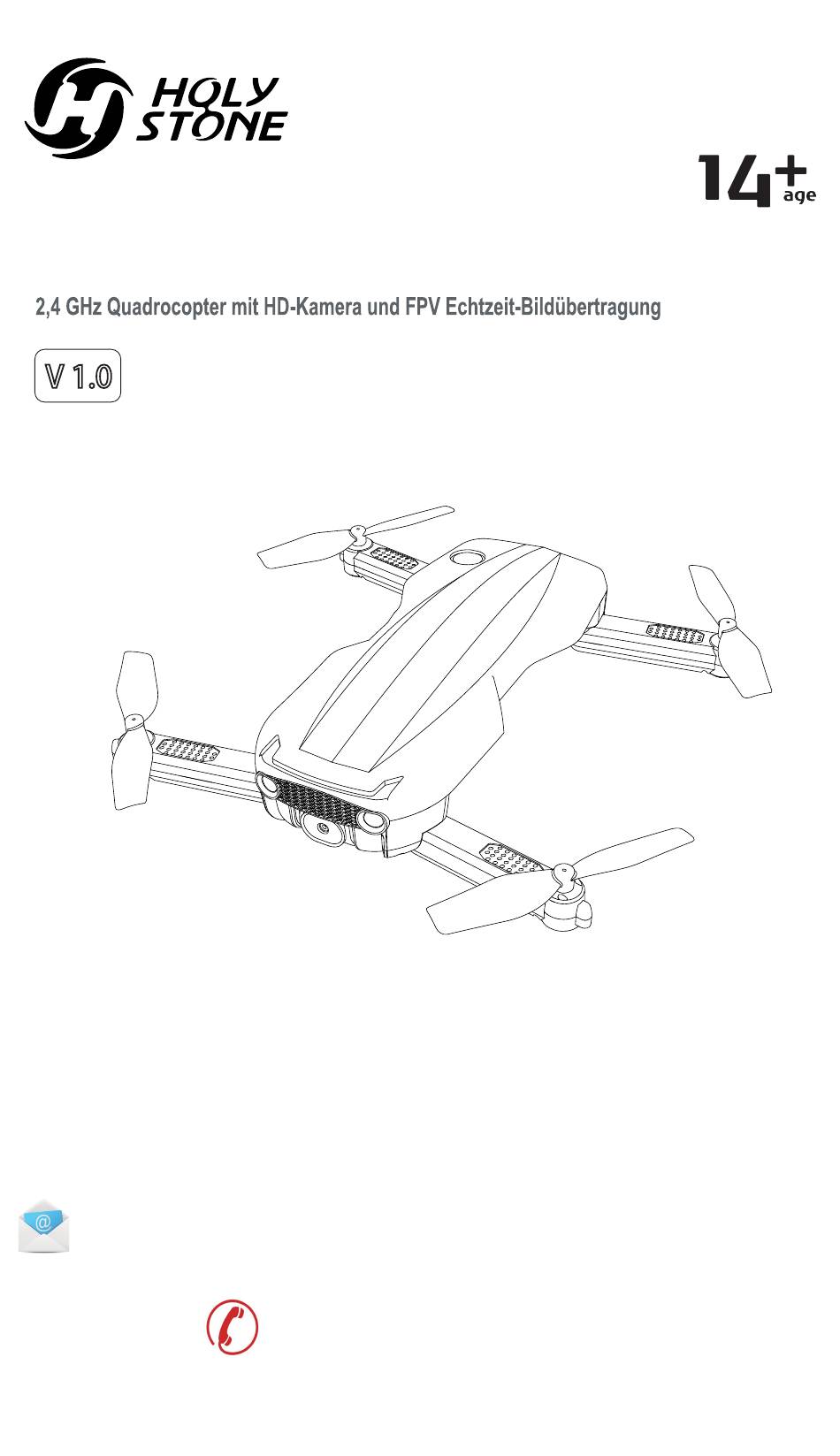

- Seite 1 Bedienungsanleitung V 1.0 HS160 eu@holystone.com (EU) usa@holystone.com (USA) jp@holystone.com (JP) ca@holystone.com (CA) +1(855) 888-6699 www.holystone.com...
-
Seite 2: Inhaltsverzeichnis
1.0 Warnung ................2.0 Sicherheitsrichtlinien ............3.0 Wartung ................4.0 Funktionen der Fernbedienung ........5.0 Warnung bei schwacher Batterie ......... 6.0 Fernbedienungsmodi ............ 7.0 Batterie der Fernbedienung .......... 8.0 Handyhalter ..............9.0 Bedienerführung -- Verbindung ................. -- Unlocking ................-- Abheben ................-- Landung ................ -
Seite 3: Warnung
Produkt nur zu den Zwecken zu verwenden, die den örtlichen Vorschriften, Bestimmungen und allen anwendbaren Richtlinien und Richtlinien entsprechen, die Holy Stone zur Verfügung stellen kann. Bitte beachten Sie bei der Verwendung dieses Produkts unbedingt die in diesem Dokument angegebenen Spezi kationsanforderun- gen und Sicherheitsrichtlinien. - Seite 4 • Im Falle von Schwierigkeiten mit der Funktion des Produktes, Wartung oder Garantiefällen, wenden Sie sich bitte an den Händler, bei dem Sie dieses Produkt erworben haben oder nehmen Sie Kontakt mit der Holy Stone Kundenbetreuung auf. 2.2 Sicherer Flug: Draussen, freies...
- Seite 5 2.3 Betriebsanforderungen Bitte benutzen Sie dieses Gerät nicht, um fahrenden Fahrzeugen zu folgen. • Schalten Sie den Motor während des Fluges nur im absoluten Notfall aus. • Bitte fliegen Sie die Drohne so schnell wie möglich zurück, wenn der Akku fast leer ist. •...
-
Seite 6: Verwendung Der Batterie
2.4 Verwendung der Batterie • Bitte beachten Sie alle Instruktionen in dem Handbuch , um irreparable Schäden der Batterie, Feuer, Rauch oder eine Explosion zu vermeiden. • Vor dem Aufladen oder der Verwendung überprüfen Sie den Zustand der Batterie. Wenn die Drohne gefallen ist, ersetzen Sie die Batterie, um Geruch, Überhitzung, Verfärbung, Verformung oder Leckage zu vermeiden. -
Seite 7: Wartung
• Halten Sie die Batterie von Kindern fern. • Falsche Verwendung kann zur Batterieexplosion, Feuer oder sonstiger Gefährdung führen. 3.0 WARTUNG und PFLEGE ① Reinigen Sie das Modell nach jeder Nutzung mit einem weichen, sauberen Tuch. ② Vermeiden Sie länger anhaltende, direkte Sonneneinstrahlung. ③... -
Seite 8: Teileübersicht
4.0 TEILEÜBERSICHT Antenne Handyhalter Geschwindigkeitsschalter/ Foto/ Video Optischer Flussmodus Aufnahme Schalter Headless Modus/ Gyro Kalibrieren Rechter Hebel Linker Hebel One Key Start/ Landung Trimmer Kraftmesser 5.0 WARNUNG BEI SCHWACHER BATTERIE FERNBEDIENUNG: Wenn die Batterie der Fernbedienung fast leer wird, blinkt die Stromanzeige der Fernbedienung ununterbrochen und die Fernbedienung piept weiter. -
Seite 9: Fernbedienungsmodi
6.0 FERNBEDIENUNGSMODI 6.1 MODUS 2 (Standardeinstellung) Rechter Hebel Linker Hebel Vorwärts nach oben nach oben steigen sinken nach unten Rückwärts nach unten Links Rechts Rechts Links Drehung Drehung Links Rechts Links Rechts 6.2 MODUS 1 Rechter Hebel Linker Hebel Vorwärts nach oben Steigen nach oben... -
Seite 10: Batterie Der Fernbedienung
7.0 Batterie der Fernbedienung 1. Öffnen Sie den Batteriefach- deckel. 2. Legen Sie 2 * AA-Batterien gemäß der angegebenen Polarität in das Batteriefach ein. 3. Schließen Sie den Batterie- fachdeckel. · Legen Sie die Batterien mit der richtigen Polarität ein. ·... -
Seite 11: Handyhalter
8.0 HANDYHALTER 1. Ziehen Sie den Handyhalter ganz nach oben heraus (Abb. 1). Bild 1 2. Kippen Sie den Halter um 30 Grad in Ihre Richtung und Sie hören ein Klicken (Abb. 2). Bild 2 3. Drehen und xieren Sie die Trägerplatte (Abb. -
Seite 12: Bedienerführung
9.0 BEDIENERFÜHRUNG Alle folgenden Vorgänge in diesem Handbuch beziehen sich beispielsweise auf MODUS 2. 9.1 Verbindung Bitte klappen ① Klapparme vor dem Flug auf. Vorderseite ② Stellen Sie die Drohne mit dem Kopf nach vorne und dem Schwanz zum Piloten hin auf Hinterseite eine ebene Fläche. -
Seite 13: Unlocking
9.2 Entsperren/Unlocking Bild 5 Bild 6 Methode 1: Ziehen Sie gleichzeitig den linken Hebel in die linke untere Ecke und den rechten Hebel in die rechte untere Ecke. Wenn sich die Propeller drehen, wird die Drohne entriegelt (Bild 5). Methode 2: Drücken Sie kurz die One Key Start Taste. Die Motoren drehen sich und die Drohne ist entriegelt (Bild 6). -
Seite 14: Landung
9.4 Landung Bild 7 Bild 8 Methode 1: Drücken Sie kurz die One Key Start / Landing Taste und die Drohne landet automatisch. (Abb. 7) Methode 2: Landen Sie die Drohne, indem Sie den Gashebel nach unten ziehen. Ziehen Sie den Gashebel für ca. 3 Sekunden in die niedrigste Position, und die Motoren hören auf, sich zu drehen. -
Seite 15: Trimmen
10.2 Trimmen Vorwärts-/Rückwärts-Trimmen：Wenn die Drohne vorwärts driftet, drücken und halten Sie die Trimmen-Taste und treiben den rechten Hebel nach unten; Wenn die Drohne rückwärts driftet, drücken und halten Sie die Trimmen-Taste und treiben den rechten Hebel nach oben. - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Links-/Rechts-Trimmen：Wenn die Drohne nach links driftet, drücken und halten Sie die Trimmen-Taste und treiben den rechten Hebel nach rechts;... -
Seite 16: Foto / Video Aufnehmen
10.3 Foto / Video aufnehmen Nehmen Sie während der Aufnahme keine Fotos auf, da dies die Aufnahme unterbricht. Foto aufnehmen: Drücken Sie kurz die Photo/Video-Taste an der Fernbedienung, um Fotos aufzunehmen. Wenn die Fernbedienung einen Piepton abgibt, zeigt dies an, dass die Kamera erfolgreich ein Bild aufgenommen hat. - Seite 17 10.5 Headless Modus 1. Drücken Sie nach der Verbindung / der Kalibrierung oder während des Flugs der Drohne die Taste für den Headless Modus an der Fernbedienung, und dann Sie hören "Di" von der Fernbedienung, was anzeigt, dass sich die Drohne im Headless Modus be ndet. Im Headless Modus blinken die Anzeigeleuchten der Drohne ununterbrochen.
-
Seite 18: Headless Modus
Vorderseite Hinterseite Vorder- Hinterseite seite Vorderseite Hinterseite Bitte stellen Sie sicher, dass der Pilot bei der Kopplung der Drohnen in der gleichen Ausrichtung bleibt wie der Kopf der Drohne. Im Headless-Modus ist die Vorwärtsrichtung die Richtung, in die der Kopf der Drohne weist, wenn die Drohne gekoppelt wird. -
Seite 19: Optischer Flussmodus
10.6 Optischen Flussmodus Achtung: Die Drohne kann den Optical Flow-Modus während des Fluges nicht verlassen! Die Drohne be ndet sich standardmäßig bei jedem Einschalten im optischen Flussmodus. Lang drücken Sie die “Geschwindigkeitswähler” Taste auf der Fernbedienung, um den optischen Flussmodus zu verlassen, kann man ein langes Piepton von der Fernbedienung hören, und die Anzeiger der Drohne zweimal blinkt. -
Seite 20: Gyro Kalibrieren
10.7 Gyro Kalibrieren Halten Sie die Taste Gyro kalibrieren 2 Sekunden lang gedrückt, um das Gyroskop der Drohne zu kalibrieren. Sobald die LED-Anzeigen schnell zu blinken beginnen, wird das Gyroskop kalibriert. Wenn die Anzeigen dauerhaft leuchten, ist die Kalibrierung abgeschlossen. •... -
Seite 21: Spezi Kationen
11.0 SPEZIFIKATIONEN DROHNE Modell: HS160 Gewicht: 124g/ 4.37oz Flugzeit: 10 Minuten Betriebstemperaturbereich: 32° - 104°F (0° - 40°C) Dimensionen : 222 x 169 x 38 mm (entfaltet) 161 x 68x 38 mm (gefaltet) DROHNENAKKU Kapazität: 1000mAh Spannung: 3,7 V Batterietyp: Li-Po-Batterie Ladetemperaturbereich: 41 °... -
Seite 22: Kontaktiere Uns
KAMERA Einstellbarer Winkel: -90 ° ~ 0 ° Video- / Fotoau ösung: HD1920 x 1080p Bildübertragungsentfernung: 40 Meter (im Freien und ungehindert) Übertragungsbildrate: 25fps Foto: JPEG Video: AVI / MP4 Betriebstemperaturbereich: 32 ° bis 104 ° F (0 ° bis 40 ° C) USB LADEKABEL Spannung: 5 V Nennleistung: ≤10 W... -
Seite 23: Allgemeine Informationen
13.0 ALLGEMEINE INFORMATIONEN 13.1 Batterie • Bitte beachten Sie alle Instruktionen in dem Handbuch , um irreparable Schäden der Batterie, Feuer, Rauch oder eine Explosion zu vermeiden. • Vor dem Aufladen oder der Verwendung überprüfen Sie den Zustand der Batterie. Wenn die Drohne gefallen ist, ersetzen Sie die Batterie, Geruch, Überhitzung, Verfärbung, Verformung oder Leckage zu vermeiden. -
Seite 24: Produktentsorgung
Abfälleb und führen Sie sie dem Recycling zu. Auf diese Weise fördern Sie die nachhaltige Wiederverwendung der Material- ressourcen. Wir bitten Sie, sich an Ihren Händler zu wenden oder sich bei Ihrer Gemeindeverwaltung zu erkundigen, um zu erfahren, wo und wie das Holy Stone Produkt recycelt werden kann. -22-... -
Seite 25: Andere Informationen
Richtlinie 2014/53/EU, und der Richtlinie über allgemeine Produkt- sicherheit 2009/48/EC, Richtlinie RoHS 2011/65/EU entspricht: Produkt Name: Remote control four axis series Modell/Marke Name: HS160/Holystone Die konformitätserklärung ist unter folgender Adresse abrufbar: http://www.holystone.com/docs/HS160_EU_DOC.pdf Dieses Gerät darf in den EU-Mitgliedstaaten betrieben werden.
