Montageanleitung Basicline 406
1. Montage an der Wand
Prüfen Sie vor der Montage die Wandbeschaffenheit.Der Monteur ist für die korrekte Auswahl der Befestigungsmittel
und die fachgerechte Montage verantwortlich.

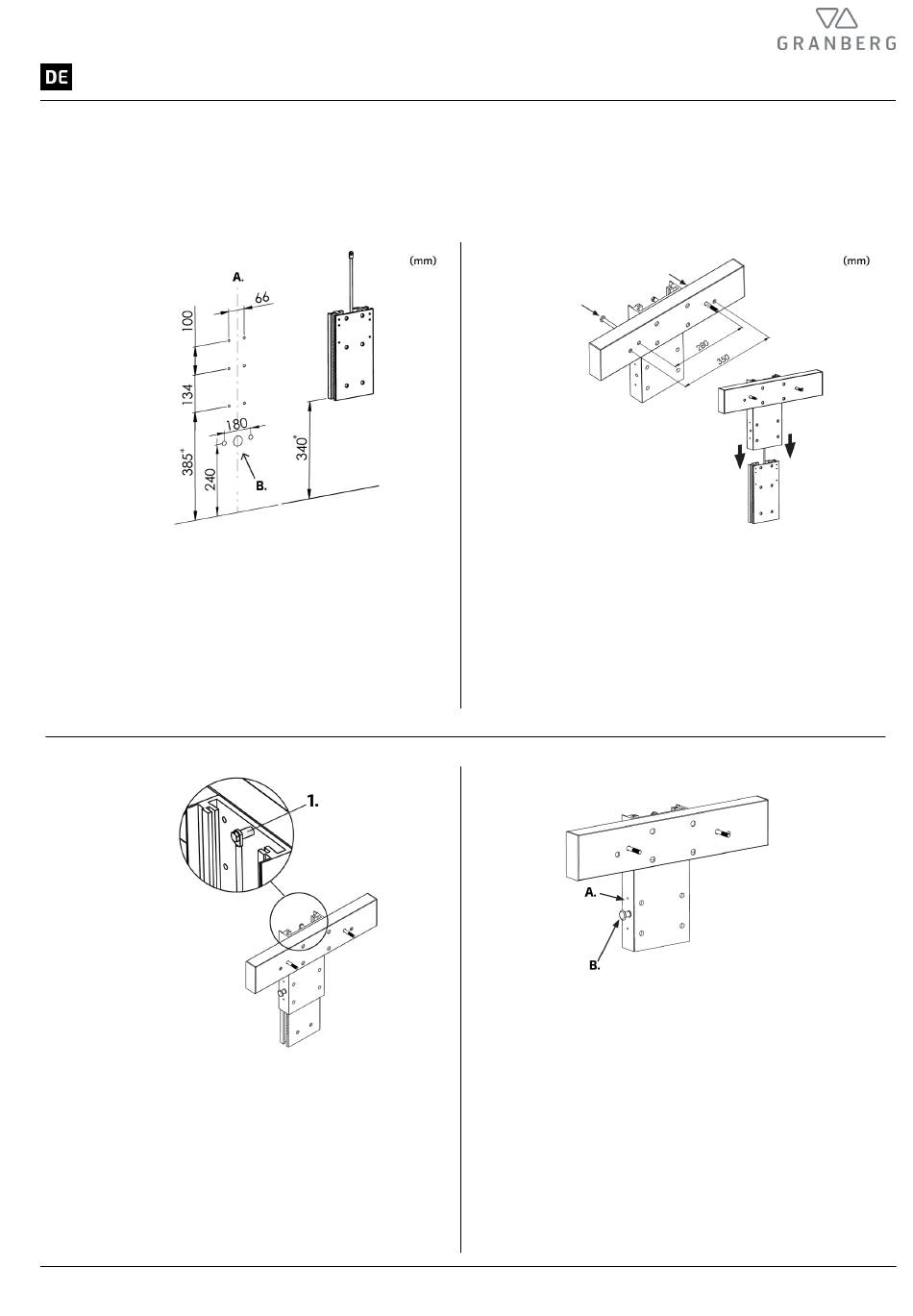

1.1
Die Zuläufe sollten einen Abstand von 18,0 cm
voneinander haben und sich 24,0 cm ab Oberkante
Fußboden befinden.Der Ablauf sollte mittig
zwischen den Zuläufen sitzen.
A. Mitte
B. Wasserzu- u. Ablauf
*Bei Einhaltung der Maße ergibt sich ein
Verstellweg von 650 – 850 mm.
1.3
Befestigen Sie die Gasfeder am inneren Profil
mittels beiliegender Schraube und Distanzhülse.
