DEUTSCH
BL-201-00-868 UP BROADCAST
EnOcean-DALI-Controller
Art.-Nr.: 11042
Gebrauchs- und Montageanleitung
Technische Änderungen vorbehalten
Stand: 13.04.2020
www.deuta-controls.net
Normen und Standards
CE-Konformität: 2014/53/EU RED-Richtlinie
2011/65/EU RoHS-Richltinie
Normen/ DIN EN 60950-1:2011 + A12 Cor. 1:2012
Richtlinien + Cor. 1:2012
ETSI EG 203 367; DIN /EN 55032
EN/IEC 61000-4-2; EN/IEC 61000-4-3
EN/IEC 61000-4-4; EN/IEC 61000-4-5
EN/IEC 61000-4-6
Technische Daten
Versorgungsspannung: 230 V AC / 50 Hz
Leistungsaufnahme: typ. 1,4 W, max. 2,0 W
Ausgang: DALI+, DALI-, typ. 16 V DC / max. 34 mA
Sende-/
Empfangs-Mittenfrequenz:
Genutzter Frequenzbereich:
Maximale Sendeleistung:
Empfänger-Kategorie nach EN 300200:
Anschlussklemmen: Schraubklemmen, max. 1,0 mm
endhülsen oder 1,5 mm
Gehäuse: UL-V0, schwarz
Schutzart: IP20 / nur für den Innenbereich
Umgebungstemperatur: +5 bis +50 °C
Lagerungstemperatur: +5 bis +50 °C
Gewicht: 40 g
Gefahrenhinweis
Achtung: Einbau und Montage elektrischer Geräte dürfen nur durch eine
Elektrofachkraft erfolgen. Das Gerät darf nicht geöffnet werden, alle zur
Installation notwendigen Schnittstellen sind von außen zugänglich.
Das Gerät darf nicht in Verbindung mit Geräten benutzt werden, die
direkt oder indirekt menschlichen, gesundheits- oder lebenssichernden
Zwecken dienen oder durch deren Betrieb gefahren für Menschen, Tiere
oder Sachwerte entstehen können.
DEUTA Controls GmbH
Paffrather Straße 140
51465 Bergisch Gladbach
Tel: +49 (0) 22 02 285 57 – 60
Fax: +49 (0) 22 02 285 57 – 79
E-Mail: info@deuta-controls.de
Seite 1
868.3 MHz / ASK (EnOcean)
868.0 – 868.6 MHz
typ. 3 dBm @ 868.300 MHz
2
mit Ader-
2
2 starr
Seite 3
Anwendung
Der EnOcean-DALI-Controller BL-201-00-868 UP BROADCAST besitzt
folgende Schnittstellen:
• 1x EnOcean (868 MHz), 1x DALI Master für bis zu 17 Slaves (max. 34 mA)
• Service-Taster (seitlich im Gehäuse), Service LED rot (in der Gehäusefront)
• 1x 230 V AC Schaltnetzteil
Der BL-201-00-868 UP BROADCAST arbeitet als Lichtsteuerung auf Basis
von EnOcean Lichtschaltern sowie Geräten mit DALI-Schnittstelle,
wie z.B. elektronischen Vorschaltgeräten oder LED-Treibern.
Weitere Details zum Gerät finden Sie bitte im Datenblatt
oder unter www.deuta-controls.de.
Mit Hilfe des integrierten Service-Tasters können auf den Controller bis
zu 10 beliebige EnOcean Funktaster mit einfacher Wippe eingelernt werden.
Typenübersicht / Geltungsbereich
BL-201-00-868 UP BROADCAST, Art.-Nr. 11042
EnOcean-DALI-Controller, 868 MHz
EEP (EnOcean Equipment Profile)
Ref. nr. EEP Description
1 F6-02-01 Light and Blind Control - Application Style 1
2 Light and Blind Control - Application Style 2
F6-02-02
Light Control - Application Style 1
3 F6-02-03
Elektrischer Anschluss
Der BL-201-00-868 UP BROADCAST ist für den Betrieb an 230 V AC
Netzspannung ausgelegt. Beim elektrischen Anschluss gelten die
technischen Daten des Gerätes. Der maximale Leitungsquerschnitt der
Anschlussleitungen beträgt 1,5 mm

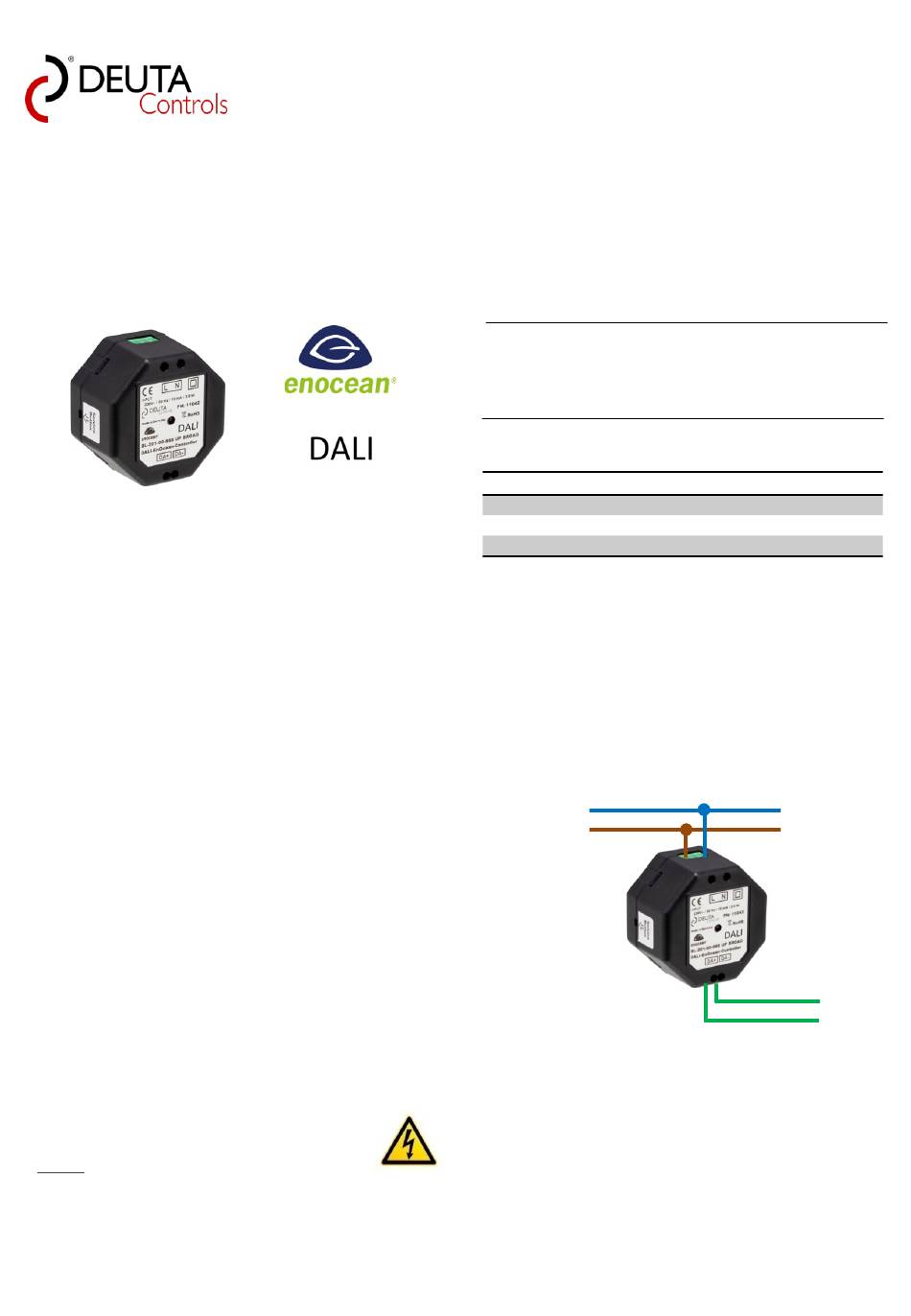

Anschlussplan
N
L
Installation/ Schutzmaßnahmen
• Der BL-201-00-868 UP BROADCAST ist vorbereitet für die Montage in
eine Norm-Unterputzdose. Für den Betrieb ist keine separate 868
MHz Sende-/Empfangsantenne erforderlich.
• Außerhalb des Gerätes muss eine leicht zugängliche
Trennvorrichtung zur Netztrennung vorhanden sein. Es ist eine
Überstrom-Schutzeinrichtung vorzuschalten (10 A).
• Das Gerät muss so installiert werden, dass der Benutzer nach der
Installation keinen direkten Zugang zum Bereich der Netzanschluss-
klemme hat. Es ist nicht geeignet zur Installation in IT-Netzen (ohne
Neutralleiter).
• Das Gerät ist so zu montieren, dass das Label /Typenschild nach dem
Einbau sichtbar ist.
• Die Montage des Gerätes hat im spannungslosen Zustand zu erfolgen
Seite 2
starr oder 1 mm feindrähtig.
2 2
DALI -
DALI +
