Kaco blueplanet 50.0TL3 S Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für blueplanet 50.0TL3 S:
- Bedienungsanleitung (99 Seiten) ,
- Handbuch (84 Seiten) ,
- Integrationshandbuch (46 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kaco blueplanet 50.0TL3 S
Inhaltszusammenfassung für Kaco blueplanet 50.0TL3 S

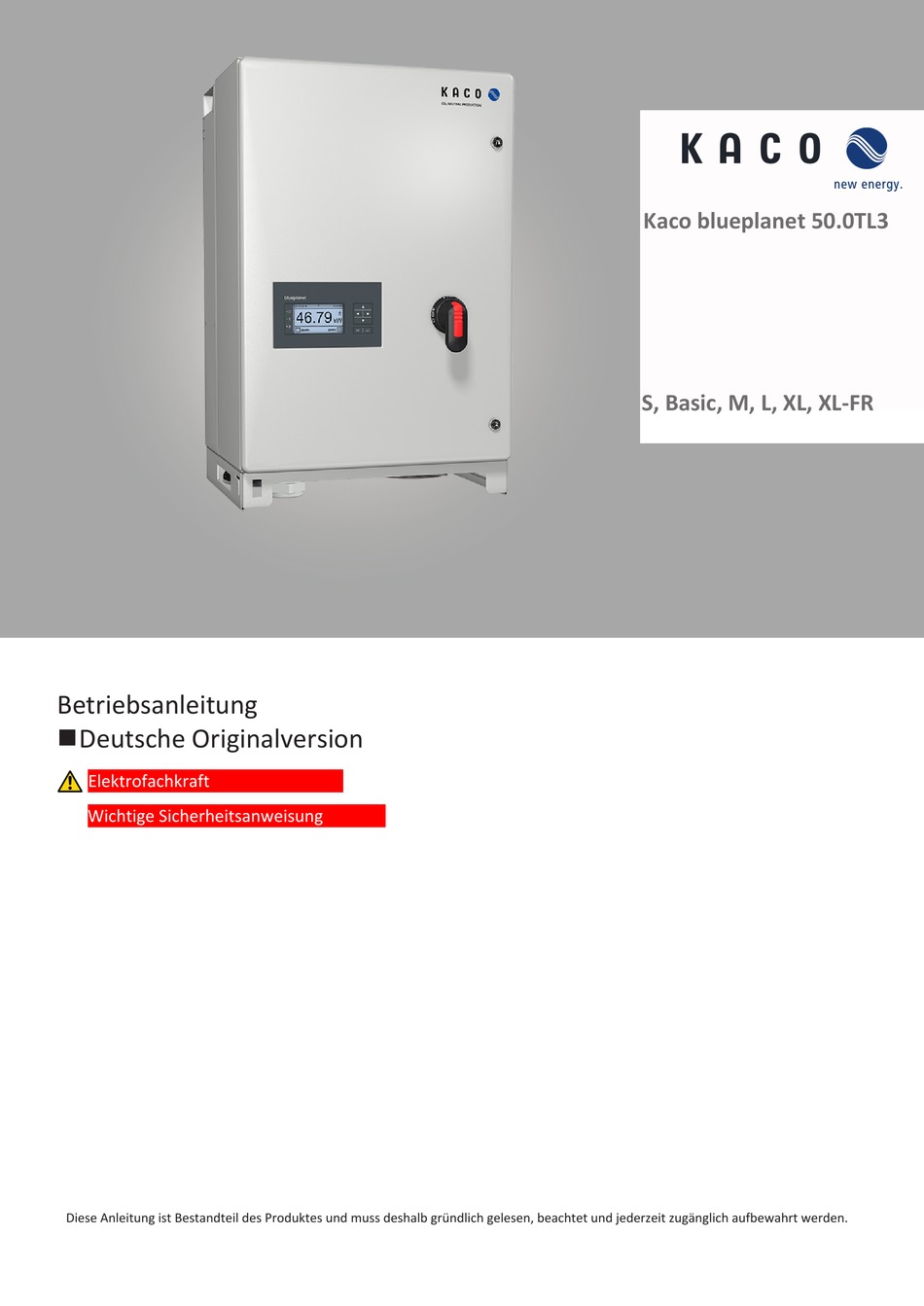

- Seite 1 Kaco blueplanet 50.0TL3 S, Basic, M, L, XL, XL-FR Betriebsanleitung nDeutsche Originalversion Elektrofachkraft Wichtige Sicherheitsanweisung Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.
-
Seite 2: Rechtliche Bestimmungen
Rechtliche Bestimmungen Die in diesem Dokument enthaltenen Informationen sind Eigentum der KACO new energie GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der KACO new energy GmbH. KACO Garantie Die aktuellen Garantiebedingungen können Sie im Internet unter http://www.kaco-newenergy.com... -
Seite 3: Inhaltsverzeichnis
Betriebsanleitung Photovoltaik-Netzeinspeise- Inhaltsverzeichnis Wechselrichter Allgemeine Hinweis............ 4 Bedienelemente............ 35 Hinweise zur Dokumentation ........ 4 Bedienoberfläche............ 37 Gestaltungsmerkmale .......... 5 Menüstruktur............ 38 Identifikation ............. 6 Gerät überwachen ............ 55 Hinweise am Gerät ............ 6 Firmware-Update durchführen......... 57 Zielgruppe.............. -
Seite 4: Allgemeine Hinweis
Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung. Gültigkeitsbereich Dieses Dokument gilt für folgende Gerätetypen ab der Firmware-Version : V5.57 Typenbezeichnung KACO blueplanet 50.0 TL3 M1 WM OD IIGS [ 1001722; 1001751 ] KACO blueplanet 50.0 TL3 M1 WM OD IIGM [ 1001336; 1001582;... -
Seite 5: Gestaltungsmerkmale
Nützliche Informationen und Hinweise Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicherheitsrelevant ist. 1.2.4 Darstellung von Handlungshinweisen ↻ Voraussetzung für ihre Handlung 1 Handlung ausführen 2 Weitere Handlungsfolge ð Zwischenergebnis des Handlungsschrittes » Endergebnis Kaco blueplanet 50.0TL3 Seite 5... -
Seite 6: Identifikation
Identifikation Für den Service und weitere einrichtigungsspezifische Anforderungen finden Sie an KACO blueplanet 50.0 TL3 M1 WM OD IIGX Part number 1001430 Serial number 50.0TL01654321 Year Q1 / 16 KACO new energy der rechten Seitenwand des Produktes das Typenschild mit folgenden Daten: Carl-Zeiss-Straße 1... -
Seite 7: Sicherheit
Produktes und anderer Sachwerte entstehen. Land Norm Harmonisiertes Dokument - HD 60364-7-712 (Europäische Übernahme aus IEC Norm) PV-Abschnitt in NEC 690 sowie Teile im Article 100, 690.4, 690.6 und 705.10 Tab. 1: Beispiele für spezifische Normen zu Betriebsstätten Kaco blueplanet 50.0TL3 Seite 7... -
Seite 8: Schutzkonzepte
Das Gerät ist für den Einsatz im Außen- und Innenbereich vorgesehen und darf nur in Ländern eingesetzt werden, für die es zugelassen oder für die es durch KACO new energy und den Netzbetreiber freigegeben ist. Das Gerät darf nur bei festem Anschluss an das öffentliche Stromnetz betrieben werden. Die Länderauswahl und die Netz- typauswahl müssen dem Standort und dem Netztyp entsprechen. -
Seite 9: Gerätebeschreibung
Im Gerät ist ein potentialfreier Relaiskontakt integriert. Nutzen Sie diesen Kontakt für eine der folgenden Funktionen: Störmelderelais Der Potentialfreie Relaiskontakt schließt, sobald eine Störung im Betrieb auftritt. Nutzen Sie diese Funktion beispielswei- se, um eine Störung optisch oder akustisch zu signalisieren. Kaco blueplanet 50.0TL3 Seite 9... -
Seite 10: Ethernet-Schnittstelle
Ihr Wohnort weit vom Anlagenstandort entfernt liegt. Zum Anschließen der RS485-Schnittstelle wen- den Sie sich an Ihre Elektrofachkraft. KACO new energy GmbH bietet zur Überwachung Ihrer PV-Anlagen, über die RS485-Schnittstelle, Monitoring-Geräte an. USB-Schnittstelle Der USB-Anschluss des Gerätes ist über eine Typ-A-Buchse realisiert. Sie befindet sich auf der Kommunikationsplatine an der Innenseite der Gehäusetüre. -
Seite 11: Anlagenaufbau
Die Spezifikation des selektiven Hauptschalters wird von Ih- rem Energieversorger vorgegeben. Bezugszähler Der Bezugszähler wird vom Energieversorger vorgeschrie- ben und installiert. Dieser mißt die bezogende Energie. S-Geräteversion: Ein externer DC-Trennschalter ist außerhalb der Geräte erforderlich. Kaco blueplanet 50.0TL3 Seite 11... -
Seite 12: Technische Daten
176 V - 276 V [Ph-N]; Betrieb 305 V - 480 V [Ph-Ph] 3x 69,6 A [@415V]; Nennstrom 3x 72,2 A [@400V]; 3x 76,0 A [@380V] max. Dauerstrom 3 x 76,5 A Beitrag zum Stoßkurzschluss- 136,11 A strom ip Seite 12 Kaco blueplanet 50.0TL3... -
Seite 13: Allgemeine Daten
Menüsprachen DE; EN; FR; IT; ES; PL; NL; PT; CZ; HU; SL; TR; RO 2 x Ethernet, USB, RS485, 4 Digitaleingänge/-ausgänge optional, Error-Relais (30V po- Schnittstellen tential free contact) Kommunikation TCP/IP, Modbus TCP, Sunspec Störmelderelais Kaco blueplanet 50.0TL3 Seite 13... -
Seite 14: Umweltdaten
Leistungs-Derating ab 50 °C Schutzart (KACO Aufstellort) IP65 Luftfeuchtigkeitsbereich (nicht 100 % kondensierend) [%] Bei Installation in aggressive Umweltbedingungen (z. B. Korrosionsmöglichkeit) ist es erforderlich, sich mit unserem KA- CO Vertriebsteam in Verbindung zu setzen (pv-projects@kaco-newenergy.de). Seite 14 Kaco blueplanet 50.0TL3... -
Seite 15: Lieferung Und Transport
Basic und M-Variante 79 kg S-Variante 78 kg Abb. 7: Gerät transportieren Installationswerkzeug Die in der nachfolgenden Tabelle angegebenen Kurzzeichen werden in allen Handlungsanweisungen der Montage/Instal- lation/Wartung und Demontage für zu verwendende Werkzeuge und Anzugsdrehmomente verwendet. Kaco blueplanet 50.0TL3 Seite 15... - Seite 16 Kurzzeichen (en) Kontur des Verbindungselements Anzugsdrehmoment Außensechskant Schlüsselweite bzw. Nummer Innensechskant Torx Außenkontur Schlitz Abb. 8: Darstellungsmuster Tab. 2: Legende Beschreibung Werkzeug-Kurzzeichen Seite 16 Kaco blueplanet 50.0TL3...
-
Seite 17: Montage Und Vorbereitung
ž Für einfache Bedienung bei der Montage darauf achten, dass sich das Display leicht unter Augenhöhe befindet. Montagefläche ž mit ausreichender Tragfähigkeit ž für Montage- und Wartungsarbeiten zugänglich ž aus wärmebeständigem Material (bis 90 °C ) ž schwer entflammbar ž Mindestabstände bei der Montage: [Siehe Abbildung 14] [} Seite 19] Kaco blueplanet 50.0TL3 Seite 17... -
Seite 18: Gerät Auspacken
↻ Gerät ist an den Montageort transportiert. 1 Kunststoffband von Palette und Verpackung lösen. 2 Klemmverschluss von Verpackung heraus ziehen. 3 Haube nach oben abnehmen und Kartonage mit Halterung und Zubehör zur Seite legen. 4 Gerät mit Bodenteil und Seitenteile aufrichten. Seite 18 Kaco blueplanet 50.0TL3... -
Seite 19: Halterung Befestigen
HINWEIS: Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden, sind in der Zeichnung bereits berücksichtigt. 3 Halterung mit geeignetem Befestigungsmaterial im Montagesatz an der Wand befestigen. HINWEIS: Die korrekte Ausrichtung der Halterung beachten. » Mit der Montage des Gerätes fortfahren. Kaco blueplanet 50.0TL3 Seite 19... -
Seite 20: Gerät Aufstellen Und Befestigen
Achten Sie beim Ablassen des Gerätes, dass die obere Markierung bündig mit der Oberkante der Außenkon- tur abschließt. Außenkontur der Halterung muss mit der Außenkontur des Gehäuses bündig abschließen. 3 Beiliegende Schraube an der Lasche der Halterung einsetzen und Gerät zur Sicherung gegen Ausheben befestigen ( [Siehe Abbildung 13] [} Seite 19]). Seite 20 Kaco blueplanet 50.0TL3... - Seite 21 ü Gerät bei Vormontage verschlossen halten und erst bei Installation den Anschlussbereich öffnen. › Alle Steckverbinder und Verschraubungen durch Dichtabdeckungen verschließen. › Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenfalls ausrei- chend abtrocknen lassen. › Feuchtigkeit auf dem Gehäuse umgehend entfernen. Kaco blueplanet 50.0TL3 Seite 21...
-
Seite 22: Installation
» Mit der Installation des Gerätes fortfahren. Anschlussbereich einsehen Die Anschlussstelle für die AC-Versorgung befindet sich im inneren des Gehäuses. Die DC-Eingangsquelle wird je nach Ge- rätevesion (S, Basis, M- oder XL) innerhalb oder außerhalb des Gehäuses angeschlossen. Seite 22 Kaco blueplanet 50.0TL3... -
Seite 23: Elektrischen Anschluss Vornehmen
(mechnische Daten) Strangsammler Extern mit DC-Trennschalter vorzuziehen DC-Trennschalter intern verbaut Durchmesser Kabel 15 - 21 (M32) mm 1,8-2,75 (2mm²-6mm²) mm für Kabelverschrau- bung Verschraubung für SW15 DC-Anschluss Drehmoment für Ka- 5 Nm 1,8 Nm belverschraubung Kaco blueplanet 50.0TL3 Seite 23... -
Seite 24: Gerät An Das Versorgungsnetz Anschließen
Ethernet Anschlussart RJ45 Drehmoment für Kabelverschraubung 5 (M25) 2,5 (M16) Nm Überspannungsschutz Typ [KACO Artikel Nr.] DC-Stecker Überspannungsschutz (in XL-Version verbaut) VAL-MS-T1/T2 1000DC-PV-ST - 2801162 [3010608] - SPD I + II VAL-MS 1000DC-PV-ST – 2800624 [ ] - SPD II AC-Stecker Überspannungsschutz (Optional) -
Seite 25: Netzanschluss Vornehmen
2 Erdungskabel auf Erdungspunkt legen. Mit vorgesehener Mutter und Sicherungsscheibe befestigen [ W_13/ Nm]. 3 Leitungen entsprechend der Beschriftung an der Schraubklemme anschließen [ T_45 / 10 Nm]. 4 Festen Sitz aller angeschlossenen Leitungen prüfen. Kaco blueplanet 50.0TL3 Seite 25... -
Seite 26: Leiter-Anschluss, Tn-C-System
Schutzschalter des Typs A zu verwenden. Bei Verwendung des Typs A, muss im Menü „Parameter“ der Isolations-Schwellwert auf größer/gleich (≥) 200kOhm eingestellt werden Menü [Siehe Kapitel 9.4.1} Seite 39]. Bei Fragen zu dem geeigneten Typ, kontaktieren Sie bitte den Installateur oder unseren KACO new energy Kundenservice. HINWEIS Bei hohem Leitungswiderstand, dass heißt bei großer Leitungslänge auf der Netzseite, erhöht sich im Ein-... -
Seite 27: Dc-Strangsicherung Einsetzen
Kabelquerschnitte auszuwählen. Beachten Sie dies bei der Verwendung der beiliegenden Strangsicherungen. Gerätetyp Empfohlene Sicherung Anzahl KACO blueplanet 50.0 TL3 M1 WM OD IIGX PV- Fuse 14 x 51 mm1100V gPV max. 20A ↻ Geeignete Strangsicherung ausgewählt. ↻ HINWEIS: DC-Sicherungen können über unseren Kundendienst bezogen wer- den. Verwenden Sie ausschließlich PV-Sicherungen. -
Seite 28: Pv-Generator Anschließen
Vor dem Anschließen des PV-Generators immer Polarität (+/-) der DC-Steckverbinder prüfen. › Vor Verwendung der Solarmodule ermittelte Spannungswerte des Herstellers mit den tatsächlich ge- messenen Werten prüfen. Die DC-Spannung der PV-Anlage darf zu keinem Zeitpunkt die maximale Leerlaufspannung überschreiten. Seite 28 Kaco blueplanet 50.0TL3... -
Seite 29: Überspannungsschutz Einsetzen
Homepage. Potentialausgleich herstellen HINWEIS Je nach örtlicher Installationsvorschrift kann es erforderlich sein das Gerät mit einem zweiten Erdungsan- schluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet werden. Kaco blueplanet 50.0TL3 Seite 29... -
Seite 30: Schnittstellen Anschließen
Abb. 33: Kommunikationsplatine: Anschluss und Belegung der Schnittstellen Kommunikatonsplatine RS485 – Anschluss für Datenlogger ERR – Anschluss für Störmederelais DIP Schalter – Abschlußwiderstand aktivieren USB – Anschluss für Update INV OFF – Anschluss für Fernsteuergeräte Ethernet – Anschluss für Kommunikaton Seite 30 Kaco blueplanet 50.0TL3... -
Seite 31: Ethernet Anschließen
Verschiedene Hersteller interpretieren die dem RS485-Protokoll zugrundeliegende Norm unterschiedlich. Beachten Sie, dass sich die Aderbezeichnungen (DATA+ und DATA-) für die Adern A und B herstellerspezifisch unterscheiden können. Abb. 35: Anschlussschema der RS485-Schnittstelle Wechselrichter, Endgerät Kommunikation Wechselrichter 230VAC Datenmonitorgerät Kaco blueplanet 50.0TL3 Seite 31... -
Seite 32: Externe Netzschutzkomponente Anschließen
7.9.5 Inverter Off anschließen HINWEIS Der Digitaleingang des Gerätes ist vorgesehen für den Anschluss eines Powador-protect. Bei Einsatz von Fremdfabrikaten oder im Mischbetrieb mit KACO-Wechselrichtern müssen zumindest für die Abschaltung der Fremdfabrikate Kuppelschalter eingesetzt werden. Seite 32 Kaco blueplanet 50.0TL3... -
Seite 33: Signalleitungen Verlegen
Powador- RS485 ↻ Nur geeignete KACO-Wechselrichter verwendbar. protect ↻ Gehäusetüre geöffnet. 1 Kabelverschraubungen lösen [ W_19] 2 Anschlussleitung durch die Kabelverschraubungen führen. RS485 3 Ader A (+) über die „DO1“-Anschlussklemme des Powador-protect mit der „EVU INV Signal +“ gekennzeichneten Anschlussklemme am ersten Gerät verbinden. -
Seite 34: Inbetriebnahme
Eingriff in das Gerät beide Spannungsquellen isoliert wer- Présence de deux avant toute intervention sources de tension den müssen. - Réseau de distribution -Panneux photovoltaïques F Den mitgelieferten Sicherheitsaufkleber gut sichtbar außen am Gehäuse des Ge- rätes anbringen. Abb. 39: Aufkleber UTE_C15-712-1 Seite 34 Kaco blueplanet 50.0TL3... -
Seite 35: Konfiguration Und Bedienung
LED „Einspeisebetrieb“ Taste „Enter“ LED „Betrieb“ Taste „ESC“ Die 3 LEDs an dem Bedienteil des Gerätes zeigen die unterschiedlichen Betriebszustände an. Die LEDs können die folgen- den Zustände annehmen: LED leuchtet LED blinkt LED leuchtet nicht Kaco blueplanet 50.0TL3 Seite 35... -
Seite 36: Menü Öffnen
↻ Sie haben den Desktop verlassen. Das Gerät zeigt das Menü an. F Zum Navigieren Nach-oben-Taste oder Nach-unten-Taste verwenden. *) Die Wartezeit stellt sicher, dass die Generatorspannung kontinuierlich über der Einspeisegrenze von 200 V liegt. Länderspezifische Wartezeiten entnehmen Sie von unserer Webseite. Seite 36 Kaco blueplanet 50.0TL3... -
Seite 37: Bedienoberfläche
Das Gerät zeigt nach dem Einschalten und erfolgter Erstinbetriebnahme den Startbildschirm (Desktop) an. Falls Sie sich im Menü befinden und für 2 Minuten keine der Bedientasten betätigen, kehrt das Gerät zum Startbildschirm zurück. Abb. 41: Desktop Aktuelles Datum Jahresertrag Statusleiste Tagesertrag Aktuelle Uhrzeit Menüindikator Einspeiseindikator Aktuelle Leistung Kaco blueplanet 50.0TL3 Seite 37... -
Seite 38: Menüstruktur
Funktionen sind mit Länderkürzeln nach ISO 3166-1 gekennzeichnet. HINWEIS Schutz gegen Fremdzugriff auf KACO-Geräte › Geräte von Kaco new energy sind nicht mit einer Firewall ausgestattet. Im Netzverbund sind diese aus- reichend gegen Fremdzugiff zu schützen. Die Verantwortung liegt ausschließlich beim Systemintegra- tor. Verwendete Symbole Menüebene (0,1,2,3) - Seite 39 3 Eine beliebige Taste drücken, um in das vorige Menü zu- rückzukehren. Monatsanzeige Zeigt aufgezeichnete Betriebsdaten grafisch an. 1 Ein Monat auswählen. 2 Enter-Taste drücken. » Das Display zeigt die ausgewählten Daten an. F Eine beliebige Taste drücken, um in das vorige Menü zurückzukeh- ren. Kaco blueplanet 50.0TL3 Seite 39...
- Seite 40 2 Zeitabhängig: Die Funktion ist unabhängig von der Einstrahlung für die eingestellte Betriebszeit aktiv. Betriebszeit HINWEIS: Der Menüpunkt ist nur im Betriebsmodus „Zeitabhängig“ verfügbar. F Nach der Zuschaltung ist die Funktion für die eingestellte Betriebszeit aktiv. Seite 40 Kaco blueplanet 50.0TL3...
- Seite 41 F Integrierten Webserver aktivieren oder deaktivieren. Betriebsmodus Port F Port, auf dem der Webserver erreichbar sein soll, einstellen. Fern-Konfiguration F Bei Bedarf die Fernkonfiguration aktivieren. Ein / Aus Fern-Update F Bei Bedarf das Fern-Update aktivieren. Ein / Aus Kaco blueplanet 50.0TL3 Seite 41...
- Seite 42 Min. Mittelwert ð Es wird der 10-Minuten-Mittelwert der gemessenen Spannung FR-VFR13, nach EN50160 verwendet. FR-VFR14, 2 Zeitspanne vom Auftreten des Fehlers bis zum Abschalten des Gerä- IE, JP, NL, tes einstellen. PL, PT, TR, TW, UD Seite 42 Kaco blueplanet 50.0TL3...
- Seite 43 DE-MS, ES, FR, GB, GR, HR, HU, IE, IL, IN, IT, JO, JP, KR, NL, PL, PT, RO, TH, TR, TW, DU, ZA } Sei- F Grenzwert für die langsame und schnelle Unterfrequenzabschaltung Unterfrequenzab. te 000] einstellen. Kaco blueplanet 50.0TL3 Seite 43...
- Seite 44 HINWEIS: Durch aktivieren erfolgt eine Prüfung des Überspannungs- schutzes mit entsprechender Statusmeldungen Konst.spann.regler HINWEIS: Möglichkeit zum Deaktivieren des MPP-Suchbetriebs, um das Gerät mit einer konstanten DC-Spannung zu betreiben. 1 Konstantspannungsregler aktivieren oder deaktivieren. 2 Wert für Konstantspannungsregler einstellen. Seite 44 Kaco blueplanet 50.0TL3...
- Seite 45 Leistungsbegrenz. Ex- HINWEIS: Die externe Leistungsreduzierung ist mit dem Erweiterungs- tern modul möglich (KACO Zubehör). 1 Aktivierungsstatus festlegen (Ein / Aus). 2 Aktivierungspegel (Active Low / Active High) vom digitalen Eingang 1, 2, 3, oder 4 auswählen (Nur falls Aktivierungsstatus = Ein).
- Seite 46 [Siehe Kapitel 10.3} Seite 59] 0 – 100% F Blindleistung Q (in %) auf einen festen Wert einstellen. untererregt | überer- F Art der Phasenverschiebung auswählen. regt HINWEIS: Untererregt entspricht einer induktiven Last, Übererregt ei- ner kapazitiven Last. Seite 46 Kaco blueplanet 50.0TL3...
- Seite 47 HINWEIS: Wechselt bei aktiver Regelung die Spannung von einem Kennlinien-Abschnitt mit Q=0 in einen Kennlinienabschnitt mitQ≠0, so wird die Einstellung der Blindleistung um die eingestellte Totzeit ver- zögert. Nach Ablauf der Totzeit ist der Regelkreis wieder unverzögert, die eingestellte Einschwingzeit bestimmt das Einschwingverhalten. Kaco blueplanet 50.0TL3 Seite 47...
- Seite 48 F Für die Anzeige der letzten 5 Netzwerkfehlen wählen Sie die Schalt- DK JP-50HZ fläche Anzeigen. JP-60HZ LU-NS TW F Weitergehende Parametrierung über die Web-Oberfläche möglich Erweiterte Feature Informationen Menü öffnen: Nach-Rechts-Taste oder OK-Taste drücken. Seite 48 Kaco blueplanet 50.0TL3...
-
Seite 49: Konfiguration Über Web-Oberfläche
Wirkleistung wie möglich ein. Falls dadurch der maxi- male Dauerstrom nicht erreicht wird, wird vom Gerät zusätzlicher Blind- strom nach Formel (2) bzw. (4) (Dynamische Netzstützung durch schnel- le Fehlerstromeinspeisung [Siehe Kapitel 10.4.1} Seite 60]) bis zum maximalen Dauerstrom eingespeist. Kaco blueplanet 50.0TL3 Seite 49... - Seite 50 Aus: Der Blindstrom nach Formel (2) bzw. (4) (Dynamische Netzstützung durch schnelle Fehlerstromeinspeisung [Siehe Kapitel 10.4.1} Sei- te 60]) wird als absoluter Blindstrom eingespeist. Dies bedeutet, dass unabhängig vom Blindstrom vor dem Spannungsereignis nur der Blindstrom nach Formel (2) bzw. (4) während des Spannungsereignisses eingespeist wird. Seite 50 Kaco blueplanet 50.0TL3...
- Seite 51 F Zeit für Spannungsbeobachtung einstellen. Beobachtungszeit Netz- spannung Wartezeit nach Netz- F Wartezeit zur Netzbeobachtung einstellen . fehler Erweiterte Inselnetzer- HINWEIS: Netzbetreiber fordern die Abschaltung des Gerätes bei Insel- kennung netzerkennung Erweiterte Inselnetzerkennung [Siehe Kapitel 10.6} Seite 63] Kaco blueplanet 50.0TL3 Seite 51...
- Seite 52 F Schwellwert (in 1kOhm-Schritten) einstellen, ab dem die Isolations- Überwachung einen Fehler meldet. Konst.spann.regler HINWEIS: Möglichkeit zum Deaktivieren des MPP-Suchbetriebs, um das Gerät mit einer konstanten DC-Spannung zu betreiben. 1 Konstantspannungsregler aktivieren oder deaktivieren. 2 Wert für Konstantspannungsregler einstellen. Seite 52 Kaco blueplanet 50.0TL3...
- Seite 53 0 – 200 (%/Hz) (%/Hz) Frequenz der maxima- 1 Frequenz der maximalen Deaktivierungsschwelle einstellen. len Deaktivierungs- 2 Frequenz der minimalen Deaktivierungsschwelle einstellen. schwelle 45 -50,2 (Hz) Frequenz der minima- len Deaktivierungs- schwelle 45 -50,2 (Hz) Kaco blueplanet 50.0TL3 Seite 53...
- Seite 54 F Aktivierungsschwelle festlegen. 230V – 276V HINWEIS: Überschreitet der 10 min Mittelwert der Spannung die Akti- vierungsschwelle wird die Funktion aktiviert. Die Leistung wird so an- gepasst, dass der momentane Spannungseffektivwert den Wert der Aktivierungsschwelle nicht überschreitet. Seite 54 Kaco blueplanet 50.0TL3...
-
Seite 55: Gerät Überwachen
Verwenden Sie einen externen USB-Speicher, um die im Gerät gespeicherten Betriebsdaten auszulesen. Log-Daten auslesen 1 Ein geeignetes USB-Speichergerät an die USB-Schnittstelle der Anschlussplatine anschließen. 2 Das Menü „Logdaten-Anzeige“ öffnen. 3 Eintrag „Auf USB speichern“ wählen. Kaco blueplanet 50.0TL3 Seite 55... -
Seite 56: Webserver
Nach dem Aufruf zeigt der Webserver Informationen über das Gerät sowie die momentanen Ertragsdaten an. ž Einspeiseleistung ž Generatorleistung ž Status ž Generatorspannung ž Netzleistung ž Gerätetemperatur ž Netzspannung ž Tab. 3: Anzeige der Mess-und Ertragsdaten Um Ertragsdaten anzuzeigen und zu exportieren, gehen Sie folgendermaßen vor: Seite 56 Kaco blueplanet 50.0TL3... -
Seite 57: Anzeigezeitraum Auswählen
Bei oder während eines Firmware-Updates niemals die DC- und AC Spannungsversorgung trennen. › USB Stick während des Firmware-Updates nicht entfernen. Firmware-Update vorbereiten 1 Gerätespezifische Firmware-Update-Datei von der KACO Website www.kaco-newenergy.com und auf ihrer Festplatte abspeichern. 2 Firmware-Update-Datei vollständig auf einen USB Stick extrahieren. -
Seite 58: Firmware-Version Anzeigen
1 Im Menü am Gerät oder auf der Weboberfläche den Eintrag Netzwerk – Modbus TCP - Betriebsmodus / Netzwerkdienste – Modbus TCP - Betriebsmodus aktivieren. 2 Bei Bedarf Schreibzugriff erlauben. 3 Port für Zugriff einstellen. [Standard: 502] » Zugriff über Modbus freigeschaltet. Seite 58 Kaco blueplanet 50.0TL3... -
Seite 59: Spezifikationen
Komponenten der Betriebsmittel einen Spannungsfall, der je nach Vorzeichen die Spannung stützen oder absen- ken kann. Bezieht die Erzeugungsanlage während der Wirkleistungseinspeisung induktive Blindleistung, kann ein Teil des Spannungshubs, der durch die Wirkleistungseinspeisung entsteht, durch Blindleistungsbezug wieder kompensiert wer- den. Kaco blueplanet 50.0TL3 Seite 59... -
Seite 60: Frt
Die Definition eines Spannungssprungs in Vornorm EN 50549-2 sowie in VDE-AR-N 4120 und VDE-AR-N 4110 hat zur Fol- ge, dass in der Regel bei Ereignissende, Fehlerklärung und Rückkehr der Spannung in den fehlerfreien Zustand erneut ein Spannungssprung erkannt wird. Dies führt dazu, dass in einem aktiven Betriebsmodus die dynamische Netzstützung durch Seite 60 Kaco blueplanet 50.0TL3... -
Seite 61: Wirkleistungsregelung
Die genaue Betriebsweise der Funktion wird vom Netzbetreiber vorgegeben. Die Konfigurierbarkeit der Funktion erlaubt es, verschiedensten Netzbetreiberanforderungen gerecht zu werden. In manchen Ländereinstellungen sind bestimmte Konfigurationsmöglichkeiten nicht verfügbar, da die einschlägigen Netzanschlussregeln eine Einstellbarkeit verbieten. Kaco blueplanet 50.0TL3 Seite 61... -
Seite 62: Einregelung Der Wirkleistung P(F) Bei Unterfrequenz
Q [P.u] untererregt underexcited overexcited übererregt Abb. 51: P-Q-Betriebsbereich mit begrenzter Wirkleistung (Qmax=Smax≠Pmax) Sanftanlauf / Hochlaufbegrenzung Zur Vermeidung negativer Auswirkungen auf das Netz aufgrund einer plötzlichen Leistungssteigerung durch die Wechsel- richter ist eine Sanftanlauffunktion verfügbar. Seite 62 Kaco blueplanet 50.0TL3... -
Seite 63: Erweiterte Inselnetzerkennung
Auslösung zuverlässig verhindern. Methoden zur Inselnetzerkennung Die erweiterte Inselnetzerkennung von KACO new energy, verwendet eine Strategie zur zuverlässigen Erkennung der In- selbildung, die auf den unterschiedlichen Eigenschaften eines Verbundnetzes und eines Inselnetzes basiert und somit eine zuverlässige schnelle Erkennung und Vermeidung von Fehlauslösungen gewährleistet. - Seite 64 Störung im Stromnetz zurückzuführen ist, nimmt das Gerät den Normalbetrieb wieder auf. Bei aktiver Stufe 1 hat das Ge- rät in den Nullstrommodus geschaltet, und nimmt die Einspeisung nach wenigen 100ms wieder auf. Bei Stufe 2 hat sich das Gerät abgeschaltet und die eingestellten Wiederzuschaltbedingungen gelten. Seite 64 Kaco blueplanet 50.0TL3...
-
Seite 65: Wartung Und Störungsbeseitigung
Die Entladezeit der Kondensatoren beträgt bis zu 5 Minuten. › Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen Elektrofachkraft geöffnet und gewartet werden. › Vor dem Öffnen des Gerätes: AC- und DC-Seite freischalten und mindestens 5 Minuten warten. Kaco blueplanet 50.0TL3 Seite 65... -
Seite 66: Reinigung
2 Kühlkörper mit einer gewählten Bürste reinigen. HINWEIS: Verwenden Sie keine aggressiven Reinigungsmittel und achten Sie drauf, dass keine Flüssigkeiten auf andere Bauteile gelangen. Abb. 52: Kühlrippen reinigen » Reinigung durchgeführt – Gegebenfalls demontierte Lüfter montieren. Kühlkörper Seite 66 Kaco blueplanet 50.0TL3... -
Seite 67: Lüfter Ersetzen
Sicherungshalter erst nach Messung von Stromfreiheit an DC-Leitungen öffnen. ↻ Stromfluss im jedem DC-Strang mit Zangenamperemeter prüfen. - Erfolgt kein Stromfluss muss Strangsicherung geprüft werden: ↻ Abschaltreihenfolge im vorhergehenden Warnhinweis durchgeführt. 1 Gehäusetüre entriegeln und aufschwenken. 2 Jeweiliger DC-Sicherungshalter öffnen. Kaco blueplanet 50.0TL3 Seite 67... -
Seite 68: Abschalten Für Wartung / Störungsbeseitigung
4 Weitere Störquellen am DC-Strang prüfen (Defekt an Leitung / Module / DC-Stecker (XL-Version, Polarität und Ausle- gung). Strangsicherung ersetzen 1 Defekte DC-Sicherung aus dem Sicherungshalter nehmen. HINWEIS: DC-Sicherungen können über den KACO-Kundenservice bezogen werden. 2 Typengleiche DC-Sicherung in Sicherungshalter einlegen. 3 DC-Sicherungshalter nach Bestückung vollständig schließen. -
Seite 69: Überspannungsschutz
» Überspannungsschutz vollständig bestückt. Gehäusetür schließen und Wechsel- richter einschalten (Inbetriebnahme [Siehe Kapitel 8} Seite 34]). 11.8 Anschlüsse abklemmen 11.8.1 AC-Anschluss ↻ AC-/DC-Spannungsfreiheit sicher gestellt. 1 Gehäusetüre entriegeln und öffnen. 2 Leitungen (L1/L2/L3/N/PEN) von AC-Anschlussklemme lösen [ T_45]. 3 PE-Leitung von Erdungsbolzen lösen [ T_20]. Kaco blueplanet 50.0TL3 Seite 69... -
Seite 70: Dc-Anschluss
Schwere Verletzungen oder Tod durch Berühren der Leitungen und/oder Klemmen/Stromschienen im Ge- rät. › Bei einer Störung muss eine anerkannte und vom Versorgungsnetzbetreiber zugelassene Elektrofach- kraft bzw. den Service der KACO new energy GmbH benachrichtigt werden. › Nur die mit B gekennzeichneten Aktionen selbst ausführen. HINWEIS Bei Stromausfall warten, bis die Anlage automatisch wieder anfährt. -
Seite 71: Störung Beheben
Einschalten im Gerät. Fehler während des Selbsttests. den Einspeisebetrieb, › Ausreichende PV-Generatorleistung sicherstellen. obwohl Einstrahlung › Falls das Netztrennrelais defekt ist, dieses durch den KACO- vorhanden ist. Service austauschen lassen. › KACO-Service benachrichtigen. Gerät ist aktiv, speist Einspeisung ist aufgrund Aufgrund einer Netzstörung (Über- oder Unterspannung, Über-... -
Seite 72: 11.10 Störmeldungen
ž Das Gerät speist nach einer länderspezifische definierten Zeit wieder ein. 11.11 Störungsbeseitigung Die folgende Tabelle nennt die möglichen Status- und Störmeldungen, die KACO Geräte (PV und Batterie) über das LC-Dis- play/ die Web-Oberfläche und die LEDs anzeigen können. Seite 72... - Seite 73 Gerät vom Netz der Fehler mehr- aufgeprägt werden, so dass kein Fehler vor- mals auftritt. liegt. Interner Kommunikations- In der internen Datenübertragung ist ein Kom- Elektrofachkraft be- fehler munikationsfehler aufgetreten. nachrichtigen! Da- tenleitung prüfen. Kaco blueplanet 50.0TL3 Seite 73...
- Seite 74 Netzstörung Überfrequenz Zu hohe Netzfrequenz. Diese Störung kann Elektrofachkraft be- netzbedingt sein. nachrichtigen Netzstörung Mittelwert- Die Netzspannungsmessung nach EN 50160 Elektrofachkraft be- spannung hat den maximal zulässigen Grenzwert über- nachrichtigen! schritten. Diese Störung kann netzbedingt sein. Seite 74 Kaco blueplanet 50.0TL3...
- Seite 75 Schutzabschaltung Über- Es wurde ein zu hoher Strom auf einem Leiter Bei wiederholtem strom L1 festgestellt. Ein interner Schutzmechanismus Auftreten: Elektro- hat das Gerät abgeschaltet, um es vor Beschä- fachkraft benach- digung zu bewahren. richtigen! Kaco blueplanet 50.0TL3 Seite 75...
- Seite 76 Messwerte abgeschaltet. nachrichtigen! Überspannungsschutz prü- Überspannungsschutz (Falls im Gerät vorhan- Funktionsanzeige den) hat ausgelöst und muss gegebenfalls er- des Überspannungs- setzt werden. schutzes prüfen. An- wendungshinweis auf der KACO websi- te beachten: Einbau eines Überspan- nungsschutz. Seite 76 Kaco blueplanet 50.0TL3...
- Seite 77 HINWEIS Fehlernummer nicht gefunden? Fehlernummern die im Gerät angezeigt und hier nicht aufgeführt sind, erfordern in der Regel einen Ser- vice-Einsatz durch ihren Installationspartner. Kaco blueplanet 50.0TL3 Seite 77...
-
Seite 78: Außerbetriebnahme Und Demontage
› XL-Geräteversion: Alle DC-Anschlussstecker nacheinander abziehen. S, Basis und M-Geräteversion: DC- Anschluss im Gerät lösen. WARNUNG Verbrennungsgefahr durch heiße Gehäuseteile Gehäuseteile können im Betrieb heiß werden. › Im Betrieb nur den Gehäusedeckel des Gerätes berühren. Seite 78 Kaco blueplanet 50.0TL3... -
Seite 79: Gerät Deinstallieren
ü Lagerung entsprechend den Technischen Daten > Umweltdaten [Siehe Kapitel 4.3} Seite 14] › Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenfalls ausrei- chend abtrocknen lassen. ↻ Gerät verpackt. F Gerät an einem trockenen Ort, entsprechend dem Umgebungstemperaturbereich lagern Umweltdaten [Siehe Kapi- tel 4.3} Seite 14]. Kaco blueplanet 50.0TL3 Seite 79... -
Seite 80: Entsorgung
Gerät: Defekte Geräte, wie auch das Zubehör gehören nicht in den Hausmüll. Sorgen Sie dafür, dass das Altgeräte und ggf. vorhandenes Zubehör einer ordnungsgemäßen Entsorgung zugeführt werden. Verpackung: Sorgen Sie dafür, dass die Transportverpackung einer ordnungsgemäßen Entsorgung zuge- führt wird. Seite 80 Kaco blueplanet 50.0TL3... -
Seite 81: Service Und Garantie
Service und Garantie Wenden Sie sich zur Lösung eines technischen Problems mit KACO-Produkten an die Hotlines unserer Serviceabteilungen. Halten Sie bitte folgende Daten bereit, damit wir ihnen schnell und gezielt helfen können: ž Gerätebezeichnung / Serialnummer ž Installationsdatum / Inbetriebnahmeprotokoll ž... -
Seite 82: Anhang
Die oben genannten Typen werden daher mit dem CE-Zeichen gekennzeichnet. Bei eigenmächtigen Änderungen an den gelieferten Geräten und/oder nicht bestimmungsgemäßer Verwendung erlischt die Gültigkeit dieser Konformitätserklärung. Diese Konformitätserklärung ist unter der alleinigen Verantwortung der KACO new energy GmbH ausgestellt. Neckarsulm, 29.06.2019 KACO new energy GmbH Seite 82 Kaco blueplanet 50.0TL3... - Seite 83 Matthias Haag Mitglied der Geschäftsleitung - Technik / CTO Kaco blueplanet 50.0TL3 Seite 83...
