Inhaltszusammenfassung für MSI Creator-Serie

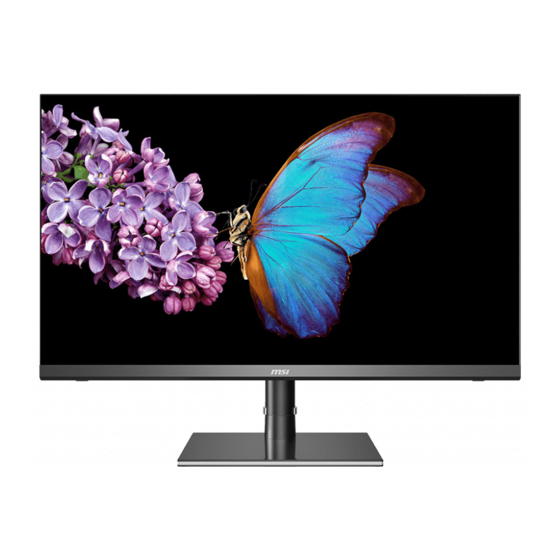

- Seite 1 Creator Serie LCD-Monitor Creator PS321QR (3DA8) Creator PS321URV (3DA9)
-
Seite 2: Inhaltsverzeichnis
Inhalt Hinweis zu Urheberrecht und Marken ���������������������������������������������������������������������iii Änderung �����������������������������������������������������������������������������������������������������������������iii Technischer Kundendienst ��������������������������������������������������������������������������������������iii Sicherheitshinweise ������������������������������������������������������������������������������������������������iv CE-Konformität ��������������������������������������������������������������������������������������������������������vi FCC-Erklärung zu Funkstörungen, Klasse B ����������������������������������������������������������vi WEEE-Hinweis �������������������������������������������������������������������������������������������������������vii Informationen zu chemischen Stoffen ��������������������������������������������������������������������vii Erste Schritte ���������������������������������������������������������������������������������1-1 Lieferumfang �������������������������������������������������������������������������������������������������������� 1-2 Monitorstandfuß installieren ��������������������������������������������������������������������������������� 1-3 Lichtschutzblende montieren (optional) ��������������������������������������������������������������� 1-6 Monitor anpassen �������������������������������������������������������������������������������������������������... -
Seite 3: Hinweis Zu Urheberrecht Und Marken
Vorwort Hinweis zu Urheberrecht und Marken Copyright © Micro-Star Int’l Co�, Ltd� Alle Rechte vorbehalten� Das MSI-Logo ist eine eingetragene Marke von Micro-Star Int’l Co�, Ltd� Alle anderen hierin erwähnten Marken und Namen könnten Marken ihrer jeweiligen Inhaber sein� Es wird keine Zusicherung bezüglich der Genauigkeit oder Vollständigkeit zum Ausdruck gebracht oder impliziert�... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise ◙ Lesen Sie die Sicherheitshinweise aufmerksam und gründlich durch� ◙ Halten Sie sich an sämtliche Hinweise und Warnungen in der Bedienungsanleitung und am Gerät� ◙ Überlassen Sie Wartungsarbeiten ausschließlich qualifiziertem Personal. Bewahren Sie die mitgelieferte Bedienungsanleitung gut auf, damit Sie später darin nachlesen können�... - Seite 5 Kontaktieren Sie zum Recycling und Entsorgen von Altgeräten eine autorisierte Sammelstelle in Ihrer Nähe� ◙ Machen Sie auf der MSI-Webseite den nächstgelegenen Händler ausfindig; dieser wird Ihnen weitere Informationen zum Recycling bereitstellen� ◙ Alternativ können Sie uns bei Fragen zur sachgemäßen Entsorgung sowie zu Rückgabe, Recycling und Demontage von MSI-Produkten auch unter...
-
Seite 6: Ce-Konformität
CE-Konformität Dieses Gerät erfüllt die Anforderungen der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten bezüglich elektromagnetischen Verträglichkeit (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), der ErP-Richtlinie (2009/125/ EG) und der RoHS-Richtlinie (2011/65/EU)� Dieses Produkt wurde getestet und als mit den harmonisierten Standards für IT-Geräte in den Richtlinien des Amtsblatts der Europäischen Union übereinstimmend befinden. -
Seite 7: Weee-Hinweis
Hersteller entsprechender Geräte sind zur Rücknahme solcher Produkte am Ende ihrer Einsatzzeit gezwungen� Informationen zu chemischen Stoffen In Übereinstimmung mit Richtlinien zu chemischen Stoffen, wie der EU-REACH- Verordnung (EG-Verordnung Nr� 1907/2006 des Europäischen Parlaments und des Rates), bietet MSI Informationen zu chemischen Stoffen in den Produkten unter: https://www�msi�com/html/popup/csr/evmtprtt_pcm�html... -
Seite 9: Erste Schritte
Erste Schritte Dieses Kapitel bietet Ihnen Informationen zur Hardwarekonfiguration. Bitte achten Sie beim Anschließen von Geräten darauf, diese vorsichtig zu greifen und ein Antistatik-Armband zur Vermeidung statischer Elektrizität zu verwenden� WICHTIG Die Abbildungen dienen nur der Veranschaulichung� Das Aussehen Ihres Monitors kann abweichen�... -
Seite 10: Lieferumfang
Lieferumfang 1� Monitor 2� Standfuß 3� Standfußbasis mit Schraube 4� 4x Schraube für Wandmontage 5� 4x Schraube für Standfuß 6� Netzkabel 7� HDMI-Kabel 8� DisplayPort-Kabel 9� USB-Upstream-Kabel (zur Aktivierung der USB-Anschlüsse am Monitor) 10� Kurzanleitung 11� Garantiekarte 12� Kabelführung 13� Bericht zur Farbkalibrierung 14�... -
Seite 11: Monitorstandfuß Installieren
Erste Schritte Monitorstandfuß installieren WICHTIG • Legen Sie den Monitor auf eine weiche, gepolsterte Oberfläche, damit das Display nicht zerkratzt wird� • Vermeiden Sie es, auf den Monitor zu drücken, wenn Sie den Monitorständer montieren�... - Seite 12 1� Richten Sie die Riegel des Standfußes am Monitor aus� 2� Ziehen Sie den Standfuß mit den Schrauben fest� 3� Verbinden Sie die Basis mit dem Standfuß und ziehen Sie die Basisschraube zur Fixierung der Basis fest� WICHTIG Die Löcher für die Installation des Standfußes können auch für die Montage an der Wand verwendet werden�...
- Seite 13 Erste Schritte 4� Stellen Sie den Winkel des Standfußes ein� Richten Sie die Riegel aus, um die VESA-Abdeckung zu platzieren�...
-
Seite 14: Lichtschutzblende Montieren (Optional)
Lichtschutzblende montieren (optional) 1� Klappen Sie die Lichtschutzblende auf und richten Sie sie am Monitor aus� 2� Die magnetische Lichtschutzblende haftet automatisch am Monitor�... -
Seite 15: Monitor Anpassen
Erste Schritte Monitor anpassen Zur komfortablen Nutzung ist der Monitor mit vielen Anpassungsmöglichkeiten ausgestattet� WICHTIG • Verwenden Sie keine scharfkantigen Gegenstände am Monitor� • Berühren Sie das Bildschirmpanel nicht, wenn Sie den Monitor anpassen� 100mm... -
Seite 16: Monitorübersicht
Monitorübersicht... - Seite 17 Erste Schritte Stromanschluss HDMI 2�0-Anschluss DisplayPort 1�4 HBR2 USB-C-Anschluss Dieser Anschluss kann gleichzeitig Videosignale und Strom bis zu 5V / 3A senden� Es unterstützt keine Datenübertragungsfunktion� USB3�2-Gen1-Type-B-Upstream- Anschluss Für USB-Upstream-Kabel� WICHTIG zum Monitor Nehmen Sie das USB-Upstream- Kabel und verbinden Sie es mit dem PC und Monitor�...
- Seite 18 Mikrofonanschluss Kopfhörerbuchse Navigation Kensington-Schloss Befestigen Sie den Monitor mit einem optionalen Sicherheitskabel an einem festen Gegenstand� Makrotaste Aktivieren des Creator-OSDs� Ein-/Austaste Kabelführung 1-10 WICHTIG • Bei allen USB-Anschlüssen wird die Ladefunktion im Energiesparmodus nicht unterstützt�...
-
Seite 19: Verbinden Des Monitors Mit Einem Pc
Erste Schritte Verbinden des Monitors mit einem PC 1� Schalten Sie Ihren Computer aus� 2� Verwenden Sie ein HDMI- oder DisplayPort-Kabel um den Monitor mit Ihrem PC zu verbinden� 3� Schließen Sie das Netzteil an den Netzanschluss des Monitors an� (Abb� A) 4�... - Seite 20 1-12...
-
Seite 21: Osd-Einrichtung
OSD-Einrichtung Dieses Kapitel bietet Ihnen wesentliche Informationen zur Einrichtung des On-Screen Displays (OSD)� WICHTIG Alle Informationen können ohne Vorankündigung geändert werden�... -
Seite 22: Navigation
Navigation Der Monitor ist mit einer Navigation ausgestattet, dabei handelt es sich um eine mehrdirektionale Bedienung, mit der Sie im OSD-Menü navigieren können� Navi Key Die Standardeinstellungen der Navigation sind wie folgt� Grundbedienung Schnelltaste Navigation (Wenn OSD-Menü (Wenn das OSD-Menü ausgeblendet ist) eingeblendet ist) OSD Main Menu (OSD-Hauptmenü) ■... - Seite 23 OSD-Einrichtung Grundbedienung Schnelltaste Navigation (Wenn OSD-Menü (Wenn das OSD-Menü ausgeblendet ist) eingeblendet ist) Pro Mode (Profi-Modus) ■ Drücken Sie zum ■ Funktionsmenüs und Bestätigen der Auswahl -elemente wählen und zum Beenden die ■ Aufwärts- oder mittlere Taste� Abwärtsanpassung ■ Drücken Sie zum in Funktionswerten Anpassen die Aufwärts- erlauben...
- Seite 24 Nutzer können zur Anpassung ihrer eigenen Schnelltasten das OSD-Menü aufrufen� Weitere Schnelltastenoptionen sind nachstehend aufgeführt� Schnelltasten-Optionen Aktionen Brightness ■ Drücken Sie die linke Taste, um die (Helligkeit) Funktionswerte nach unten anzupassen� ■ Drücken Sie die rechte Taste, um die Funktionswerte nach oben anzupassen� ■...
-
Seite 25: Osd-Einrichtung Über Die Navigation
OSD-Einrichtung OSD-Einrichtung über die Navigation Drücken Sie zum Einblenden des OSD-Hauptmenüs die mittlere Taste der Navigation� Passen Sie mit der Aufwärts- / Abwärts- / Links- / Rechts-Taste die gewünschten Funktionsmenüs entsprechend Ihren Präferenzen an� h Professional (Professionell) 1� Menüebene 2�/3� Menüebene Beschreibung Pro Mode User (Nutzer) - Seite 26 1� Menüebene 2�/3� Menüebene Beschreibung Refresh Rate ON (Ein) ■ Nutzer können die Refreshrate in jedem (Refreshrate) beliebigen Modus anpassen� OFF (Aus) ■ Die Standardeinstellung der Location Left Top (Links Refreshrate-Position ist links oben� Die (Position) oben) Position ist im OSD-Menü einstellbar� Right Top Drücken Sie zur Bestätigung und (Rechts oben)
- Seite 27 OSD-Einrichtung h Image (Bild) 1st Level Menu 2nd/ 3rd Level Menu Description Brightness 0-100 ■ Der Monitor wird mit der (Helligkeit) Standardeinstellung 75 ausgeliefert� ■ Die Helligkeit ist ausgegraut, wenn folgendes zutrifft: 1� Lokales Dimmen war eingeschaltet� 2� HDR-Inhalt empfangen� Contrast (Kontrast) 0-100 ■...
- Seite 28 1st Level Menu 2nd/ 3rd Level Menu Description Color Temperature Standard 5000K ■ Die Standard-Farbtemperatur ist (Farbtemperatur) (Standard) „Normal“� 5500K ■ Drücken Sie zur Auswahl und 6500K Vorschau von Moduseffekten die 7500K Aufwärts- oder Abwärts-Taste� 9300K ■ Drücken Sie zur Bestätigung und Übernahme Ihres Modustyps die 10000K mittlere Taste�...
-
Seite 29: Input Source (Eingangsquelle)
OSD-Einrichtung 1st Level Menu 2nd/ 3rd Level Menu Description Zoom In (Zoom-In) ON (Ein) ■ Die Standardeinstellung ist AUS� Der Bereich, der vergrößert werden soll, OFF (Aus) kann flexibel ausgewählt werden. Location Center (Position) (Zentrum) Up-Left (Oben links) Up-Right (Oben rechts) Down-Left (Unten links) - Seite 30 h PIP/PBP (BiB/ BnB) 1� Menüebene 2�/3� Menüebene Beschreibung OFF (AUS) ■ Die Standardeinstellung ist AUS, diese ist flexibel anpassbar, sofern nicht anders angegeben� PIP (BiB) Source (Quelle) ■ Wenn die „Audio wechseln“ Funktion aktiviert ist, PIP Size wird die Audio-Quelle auf digital umgeschaltet� Location ■...
- Seite 31 OSD-Einrichtung h Setting (Einstellung) 1� Menüebene 2� Menüebene Beschreibung Language 繁體中文 ■ Die werkseitige Sprache ist „English“� (Sprache) ■ Nutzer müssen zur Bestätigung und Übernahme English der Spracheinstellung die mittlere Taste Français drücken� Deutsch ■ Die Sprache ist eine unabhängige Einstellung� Italiano Die Spracheinstellung von Nutzern überschreibt Español...
-
Seite 32: Anhang
Anhang WICHTIG Alle Informationen können ohne Vorankündigung geändert werden�... -
Seite 33: Spezifikationen
Spezifikationen Modell Creator PS321QR (3DA8) Creator PS321URV (3DA9) Größe 32 Zoll Bildschirmtyp Auflösung 2560 x 1440 @165Hz 3840 x 2160 @60Hz Aspect Ratio 16:9 Helligkeit (Nits) 400 (VESA-zertifiziertes DisplayHDR 600) ™ Kontrastverhältnis 1000:1 Bildwiederholfrequenz 165 Hz 60 Hz Reaktionszeit MPRT 1 ms 4 ms (OD) Eingangsschnittstelle ■... - Seite 34 Anhang Modell Creator PS321QR (3DA8) Creator PS321URV (3DA9) Abmessungen (B x T x H) 817,1 x 260,4 x 400,7mm Gewicht 8,2 kg (18,08 lb) Umgebung Betrieb Temperatur: 0 bis 40°C Feuchtigkeit: 20 bis 90%, nicht kondensierend Höhe: 0 ~ 5000 m Speicher Temperatur: -20 bis 60°C Feuchtigkeit: 10 bis 90%, nicht kondensierend...
-
Seite 35: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Creator PS321QR (3DA8) Creator PS321URV (3DA9) Standard Auflösung HDMI 1 / 2 Typ-C HDMI 1 / 2 Typ-C 640x480 @60Hz 640x480 @67Hz 640x480 @72Hz 640x480 @75Hz Dos- 720x480@60Hz Modus 720x576@50Hz SVGA 800x600 @56Hz 800x600 @60Hz 800x600 @72Hz 800x600 @75Hz 1024x768 @60Hz 1024x768 @70Hz 1024x768 @75Hz... -
Seite 36: Problemlösung
Anhang Problemlösung Die Betriebsanzeige-LED ist aus� ■ Drücken Sie noch einmal die Ein-/Austaste des Monitors. ■ Prüfen Sie, ob das Monitornetzkabel richtig angeschlossen ist� Es wird kein Bild angezeigt� ■ Prüfen Sie, ob die Computergrafikkarte richtig installiert ist. ■ Prüfen Sie, ob Computer und Monitor an Steckdosen angeschlossen und eingeschaltet sind.
