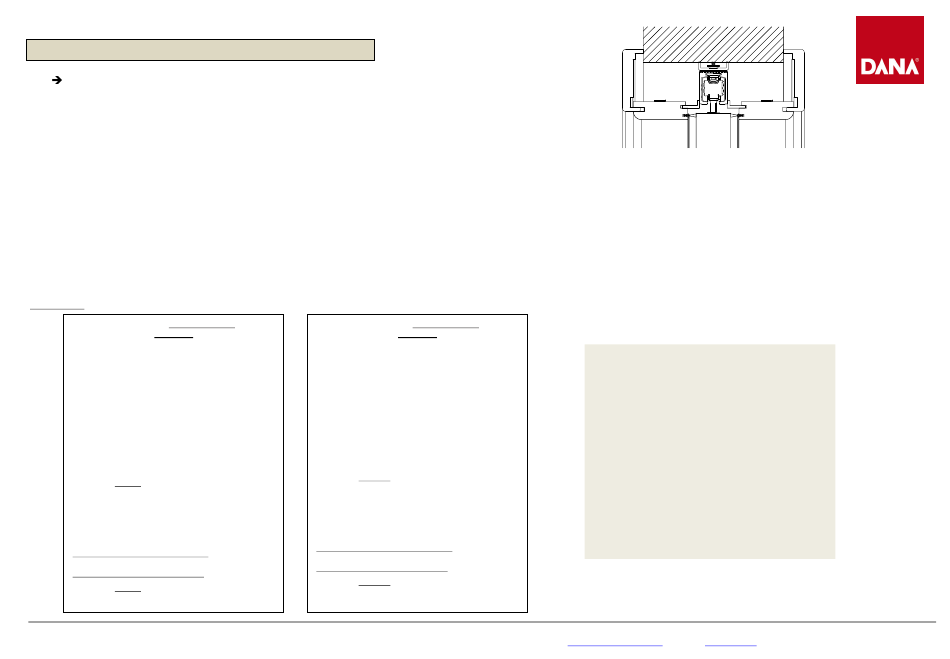

Einbauanleitung
Schiebetürsystem „INSIDE" – VB / - GLK / - STIL
Für Vollbautürblätter („VB"), mit Glasleisten GLK („GLK") bzw. mit STIL – Aufleistungen („STIL")
Schiebetürelement in der Wand laufend; ohne Einbaukasten
1 - & 2 – flügelige Systeme
Sehr geehrter Verarbeiter,
mit diesem Produkt haben Sie ein Qualitätsprodukt, das Ihrem Kunden viele Jahre Freude bereiten wird.
Um den Einbau für Sie so einfach und leicht wie möglich zu gestalten, brauchen Sie nur Schritt für Schritt der
gern zur Verfügung. Zögern Sie nicht,
anzurufen.
Auch sind wir von DANA immer bemüht, Gutes noch besser zu machen. Die DANA Einbauanleitung wurde umfangreich
Praxis – Ihre Praxis ersetzen. Wenn Sie Anregungen
Guten Einbau, Qualitätsarbeit wird Ihren Kunden begeistern!
Lieferumfang:
Schiebetürsystem „INSIDE" mit Vollbautürblatt
1 flügelig:
Verpackungseinheit 1:
4
Verkleidungslängsteile
2
Verkleidungsquerteile
1
Anschlagbrett
2
Futterbretter längs Einlaufseite
2
Futterbretter längs Anschlagseite
2
Futterbretter quer
2
Kunststoffwinkel Einlaufseite
2
Kunststoffwinkel oben quer
4
Bürsten für Längsteile
2
Bürsten für Querteile
1
Zubehörset für den Zusammenbau der Zargenteile
1
Schiebetürabschlussplatte (nur bei „INSIDE" - STIL) + 7 x Spax 4.0 x 30 mm
2
SET á 6 Stk. Futterbefestigungswinkel
Verpackungseinheit 2:
1
Laufrohr inkl. Pilzkopfmuttern vormontiert
1
Aufsatzzubehör (AZS) 11
beinhaltet:
1
Senkschraube M5 x 10 mm ISK
1
Führungszapfen VB
1
Doppelklebeband für VB - Bodenführung
1
Trägerplatte versenkt, Paar
8
Senkschrauben SPAX 4,0 x 30 mm
2
Dübel S6
2
Schaumstoffwürfel 30 x 30 x 20 mm
1
Einbauanleitung INSIDE / VB / GLK / STIL
+ Ausführung mit DANA Motion System („DS")
1
DANA Motion System lt. Auftrag
bzw. Ausführung ohne DANA Motion System
1
Aufsatzzubehör für Ausführung ungedämpft (AZS 3)
beinhaltet:
2
Laufwagen
2
Einstellbare Feststeller
Jeld-Wen Türen GmbH A-4582 Spital am Pyhrn, Austria/Europe
Information unter : Tel. +43(0)7562/5522, Fax +43(0)7562/7102 Mo-Do: 07.30-12.00 Uhr / 13.00-17.00 Uhr und Fr: 07.30-12.00 Uhr, e-mail: danaoffice@jeld-wen.biz, Internet:
Einbauanleitung: Schiebetürsystem „INSIDE" – VB / - GLK / - STIL
oder
Verbesserungsvorschläge wissen, bitte teilen Sie es uns
Schiebetürsystem „INSIDE" mit Vollbautürblatt
2 flügelig:
Verpackungseinheit 1:
4
Verkleidungslängsteile
2
Verkleidungsquerteile
4
Futterbretter längs Einlaufseite
2
Futterbretter quer
4
Kunststoffwinkel Einlaufseite
2
Kunststoffwinkel oben quer
4
Bürsten für Längsteile
2
Bürsten für Querteile
1
Zubehörset für den Zusammenbau der Zargenteile
2
Schiebetürabschlussplatten (nur bei „INSIDE" - STIL) + je 7 x Spax 4.0 x 30 mm
2
SET á 6 Stk. Futterbefestigungswinkel
Verpackungseinheit 2:
2
Laufrohr inkl. Pilzkopfmuttern vormontiert
2
Aufsatzzubehör (AZS) 11
beinhaltet je:
1
Senkschraube M5 x 10 mm ISK
1
Führungszapfen VB
1
Doppelklebeband für VB - Bodenführung
1
Trägerplatte versenkt, Paar
8
Senkschrauben SPAX 4,0 x 30 mm
2
Dübel S6
2
Schaumstoffwürfel 30 x 30 x 20 mm
1
Einbauanleitung INSIDE / VB / GLK / STIL
+ Ausführung mit DANA Motion System („DS")
2
DANA Motion System lt. Auftrag
bzw. Ausführung ohne DANA Motion System
2
Aufsatzzubehör für Ausführung ungedämpft (AZS 3)
beinhaltet je:
2
Laufwagen
2
Einstellbare Feststeller
übersichtlichen
Einbauanleitung zu folgen. Bei allen Fragen steht Ihnen DANA
auf
ihre Klarheit und Folgerichtigkeit getestet. Aber nichts kann die
mit.
Benötigte Werkzeuge und Hilfsmittel:
Wasserwaage
Distanzplättchen (zB.: Furnier od. Schichtstoff) & Keile
Distanzlatten
(Schlag-) Bohrmaschine mit Bohrer-. & Bitkasette
Eisensäge / Stichsäge mit Metallblatt
Bleistift
PVAc-Leim (Weißleim)
Rollmeter
Gabelschlüsselsatz
Klebeband
Schraubenzieher
Inbusschlüsselsatz
Elektrohobel
Stichsäge / Handsäge
2-Komponentenschaum
Silikon & Kartuschenpresse
www.dana.at
Stand: 03/2017
Seite 1 von 13

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DANA INSIDE-Serie

  • Seite 1 Verfügung. Zögern Sie nicht, anzurufen. Auch sind wir von DANA immer bemüht, Gutes noch besser zu machen. Die DANA Einbauanleitung wurde umfangreich ihre Klarheit und Folgerichtigkeit getestet. Aber nichts kann die Praxis – Ihre Praxis ersetzen. Wenn Sie Anregungen oder Verbesserungsvorschläge wissen, bitte teilen Sie es uns...
  • Seite 2: Grundsätzliches Zur Montage

    Grundsätzliches zur Montage Fachgerechter Einbau / Gewährleistung: Das vorliegende Produkt sollte nur von Fachpersonal eingebaut werden. Die einwandfreie Funktion bzw. die Sicherstellung der optischen / technischen Eigenschaften des Schiebetürsystems sind abhängig von der fachgerechten Montage. Die vorliegende Montageanleitung enthält einerseits Empfehlungen, die nicht auf alle Montagevoraussetzungen zutreffen können und situationsbedingt vom Fachmann verändert werden können, andererseits sind bestimmte Funktionen und technische Eigenschaften des Elements von der exakten Einhaltung der Montageanleitung abhängig.
  • Seite 3: Montage Der Laufwagen Bei Ungedämpfter Ausführung

    1.2. Montage der Laufwagen bei ungedämpfter Ausführung Bei 2flg Ausführung Beschläge in beide Laufschienen montieren Ansicht einflügelige Ausführung Laufschiene Laufwagen Einstellbarer Feststeller 2.1. Einstellen des „hinteren“ Feststellers mit DANAmotionSystem („DS“) Fanghaken + Feststeller in die Nut der Laufschiene einführen Feststeller einstellen Mit Inbusschlüssel Haken fixieren Mit Inbusschlüssel Feststeller fixieren Ansicht von unten...
  • Seite 4: Position Des "Hinteren" Feststellers Bei System Mit "Danamotion"

    Position des „hinteren“ Feststellers bei System mit „DANAmotion“: Fanghaken bei einseitiger Dämpfung Maß X nur schließseitig montieren. 215 mm Maß X Öffnungsseite Schließseite verschwindet in Wandkasten mit oder ohne Schaumstoffpuffer Maß X 1 – flügelige Systeme mit „DANAmotion“ Stocklichtebreite der Zarge Türblattbreite Maß...
  • Seite 5: Einstellen Des "Hinteren" Feststellers Bei Ungedämpfter Ausführung

    2.2. Einstellen des „hinteren“ Feststellers bei ungedämpfter Ausführung Maß X 215 mm Öffnungsseite Schließseite verschwindet in Wandkasten Maß X 1 – flügelige Systeme ungedämpft Stocklichtebreite der Zarge Türblattbreite Maß X Maß X Berechnungsformel STLB [mm] TB [mm] bei vollständiger Türblattöffnung Bei Ausführung mit Maß...
  • Seite 6: Vorderseite

    3. Ankoppelung der Laufschiene an die vormontierte Trägerschiene „INSIDE“ Laufschiene nach vorne verschieben Laufschiene Fixierloch Pilzkopfmuttern in (Gewindebohrung) Ausstanzungen der Trägerschiene einhängen Pilzkopfmuttern & Kunststoffscheiben werden werksseitig vormontiert! Vorderseite Abstand 215 mm Bohrung in Laufschiene und Fixierloch in Trägerschiene müssen konzentrisch übereinanderliegen Laufschienenunterkante = Türblatthöhe + 18 mm (+/- 3 mm)
  • Seite 7: Montage Der Versenkten Tragflansche Auf Dem Türblatt

    5. Montage der versenkten Tragflansche auf dem Türblatt 6 Stk. Senkschrauben 4 x 30 mm Basisteile müssen in gleicher Richtung montiert werden! Versenkter Tragflansch mit „DS“ Versenkter Tragflansch ohne „DS“ „ Befestigen der Basisteile 6. Montage des Schiebetürblattes (festziehen!!) Türblatt über Aufhängeschraube mittels Spezialschlüssel in die waagrechte stellen.
  • Seite 8: Futterbefestigungswinkel "Kurz" Für Futterbrettbreiten

    7. Montage der Futterbefestigungswinkel auf die Futterlängsteile 2 Stk. Blechschrauben 4,8 x 16 mm montieren Futterbefestigungswinkel „LANG“ für Futterbrettbreiten > = 60 mm Montage auf : Mit 3 mm Bohrer mittig vom einflügelig 2 Stk. Futterbretter Einlaufseite; 2 Stk. Futterbretter Anschlagseite Langloch des zweiflügelig 4 Stk.
  • Seite 9: Montagehinweis

    8. Zusammenbau der Futterbretter Futterbretter zusammenführen 1. Gehrungsfeder mittig in die Nut einsetzen 2. Gehrungsflächen des Zargenfutters mit Weißleim beleimen und auf einer ebenen Fläche zusammenführen Hinweis: Auf jedem Futterbrett befindet sich ein Etikett mit folgenden Informationen: Anzahl der einzuschlagenden Klammern variiert je nach Futterbrettbreite.
  • Seite 10: Kunststoffwinkel In Futterbretter Montieren

    10. Kunststoffwinkel in Futterbretter montieren Hinweis: Montagehinweis: Kunststoffwinkel dienen als Sichtschutz. Weiters sollen sie verhindern, dass beim Einschäumen der Zargenfutter Schaum auf das Türblatt gelangt. Bürstendichtung wird werksseitig vormontiert. Die Naht der Bürstendichtung dient als Schutz gegen Druckstellen beim Kunststoffwinkel Kunststoffwinkel Transport und sollte bei der Montage entfernt werden.
  • Seite 11 11.1. Montage der Futterteile – „EINFLÜGELIG“ ACHTUNG: NICHT leimen! Falls nötig punktweise silikonieren 1. Anschlagbrett montieren 2. Futter 1 einsetzen 4. Montagehinweise: Zargenteile mit Wasserwaage ins Lot richten Ist der Querteil aufgrund von Bodenunebenheiten nicht in der Horizontalen, muss der entsprechende Längsteil gekürzt bzw.
  • Seite 12: Montage Der Schiebetürzarge

    11.2. Montage der Schiebetürzarge – „ZWEIFLÜGELIG“ 1. Futter 1 einsetzen 2. Futter 2 einsetzen 3. Montagehinweise: Zargenteile mit Wasserwaage ins Lot richten Ist der Querteil aufgrund von Bodenunebenheiten nicht in der Horizontalen, muss der entsprechende Längsteil gekürzt bzw. untergelegt werden. Justiertes Türblatt schließen.
  • Seite 13: Einrichten & Einschäumen

    Einrichten & Einschäumen Montagehinweise: Blechschraube (mit 8er Gabelschlüssel Zargenteile auf Geradheit überprüfen und Abweichungen gegebenenfalls korrigieren. verstellbar) Futterbretter können über Futterbefestigungswinkel noch nachjustiert werden (Bild A). Distanzlatten (bauseits) in die Stocklichte einsetzen (BILD B). Bei tiefen Zargen sind zusätzlich Keile (bauseits) zum Fixieren der Futterbretter erforderlich. Futterbefestigungswinkel dienen hier ausschließlich als Positionierungshilfe.
  • Seite 14 MAßÜBERSICHT 1 - flügelig 2 - flügelig INSIDE – VB: INSIDE – GLK: INSIDE – STIL: mind. 120 mm mind. 120 mm mind. 130 mm mind. 70 mm mind. 70 mm mind. 85 mm Legende: 62 mm 62 mm 62 mm 62 mm 62 mm 80 mm...
