Verbinden des Erdungsanschlusses mit einem geerdeten Gegenstand
Um eine stabile Verbindung zwischen diesem Gerät und externen Geräten zu gewährleisten sowie durch statische Aufladung erzeugte
Fehlfunktionen vorzubeugen, verbinden Sie den Erdungsanschluss mit einem geerdeten Gegenstand. Benutzen Sie hierfür das beigefügte
Erdungskabel.
* Bevor Sie die Verbindung vornehmen, regeln Sie an allen Geräten die Lautstärke auf Minimum und schalten Sie dann
alle Geräte aus, um eventuellen Fehlfunktionen vorzubeugen.
* Nicht geeignete Objekte für das Ableiten der statischen Elektrizität:
5 Wasserleitung (Risiko eines Kurzschlusses)
5 Gasleitung (Gefahr einer Explosion oder eines Feuers)
5 Telefonleitung oder Blitzableiter (Gefahr durch Stromschläge bei Einschlagen eines Blitzes).
Erdungsanschluss
* Wenn Sie den Erdungsanschluss mit einem geerdeten Gegenstand verbinden, ist es möglich, dass ein leises Brummen
auftritt.
* Wenn Sie nicht sicher sind, wie Sie den Erdungsanschluss verbinden sollen, kontaktieren Sie Ihr Roland Service Center.
Überprüfen der beigefügten Teile
Überprüfen Sie nach Öffnen der Verpackung, ob alle benötigten
Einzelteile vorhanden sind. Sollte eines oder mehrere Teile fehlen,
benachrichtigen Sie Ihren Roland-Vertragspartner.

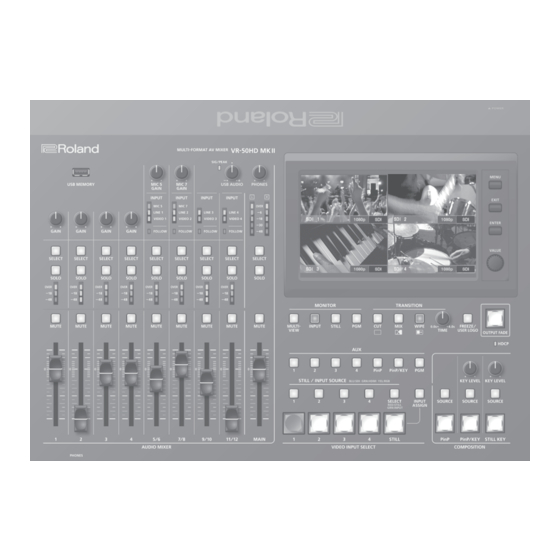

* VR-50HD MK II Gerät
* Erdungskabel
* AC-Adapter
* Kurzanleitung (dieses Dokument)
* Netzkabel
* Informationsblatt
„SICHERHEITSHINWEISE"
Bevor Sie das Gerät verwenden, stellen Sie sicher, dass das Systemprogramm die aktuellste Version besitzt. Informationen über verfügbare
Systemprogramm-Updates finden Sie auf der Roland-Website (https://proav.roland.com/).
Sie können die Version des Systemprogramms wie folgt überprüfen: [MENU]-Taster drücken 0 System < Setup > 0 < Version >.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERHEITSHINWEISE" und „WICHTIGE HINWEISE" (im Informationsblatt „SICHERHEITSHINWEISE"
und in der Bedienungsanleitung ( S. 8)). Lesen Sie dann diese Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen.
Bewahren Sie die Anleitung zu Referenzzwecken auf.
PDF Manual
(Download im Internet)
Eine detaillierte Beschreibung der verschiedenen Menüs finden Sie
im „Reference Manual" (PDF).
Herunterladen des Dokuments
1.
Gehen Sie auf die folgende Roland-
Internetseite.
https://proav.roland.com/
2.
Gehen Sie auf die Produktseite und klicken Sie auf
„Support", um die PDF-Datei herunterzuladen.
Kurzanleitung
© 2019 Roland Corporation
