JC-440MC

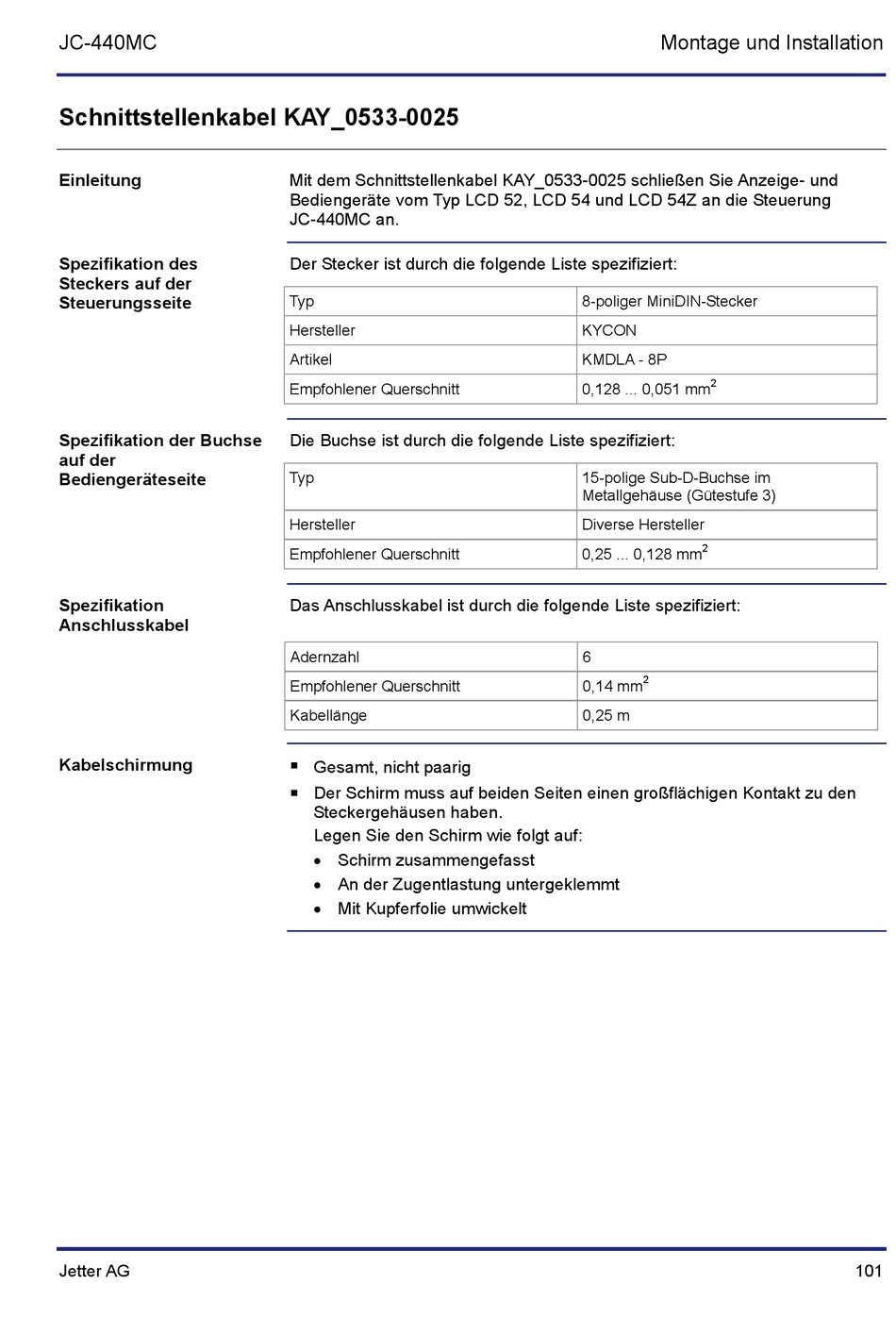

Schnittstellenkabel KAY_0533-0025
Einleitung
Spezifikation des
Steckers auf der
Steuerungsseite
Spezifikation der Buchse
auf der
Bediengeräteseite
Spezifikation
Anschlusskabel
Kabelschirmung
Jetter AG
Mit dem Schnittstellenkabel KAY_0533-0025 schließen Sie Anzeige- und
Bediengeräte vom Typ LCD 52, LCD 54 und LCD 54Z an die Steuerung
JC-440MC an.
Der Stecker ist durch die folgende Liste spezifiziert:
Typ
Hersteller
Artikel
Empfohlener Querschnitt
Die Buchse ist durch die folgende Liste spezifiziert:
Typ
Hersteller
Empfohlener Querschnitt
Das Anschlusskabel ist durch die folgende Liste spezifiziert:
Adernzahl
Empfohlener Querschnitt
Kabellänge
Gesamt, nicht paarig
Der Schirm muss auf beiden Seiten einen großflächigen Kontakt zu den
Steckergehäusen haben.
Legen Sie den Schirm wie folgt auf:
• Schirm zusammengefasst
• An der Zugentlastung untergeklemmt
• Mit Kupferfolie umwickelt
Montage und Installation
8-poliger MiniDIN-Stecker
KYCON
KMDLA - 8P
2
0,128 ... 0,051 mm
15-polige Sub-D-Buchse im
Metallgehäuse (Gütestufe 3)
Diverse Hersteller
2
0,25 ... 0,128 mm
6
2
0,14 mm
0,25 m
101
