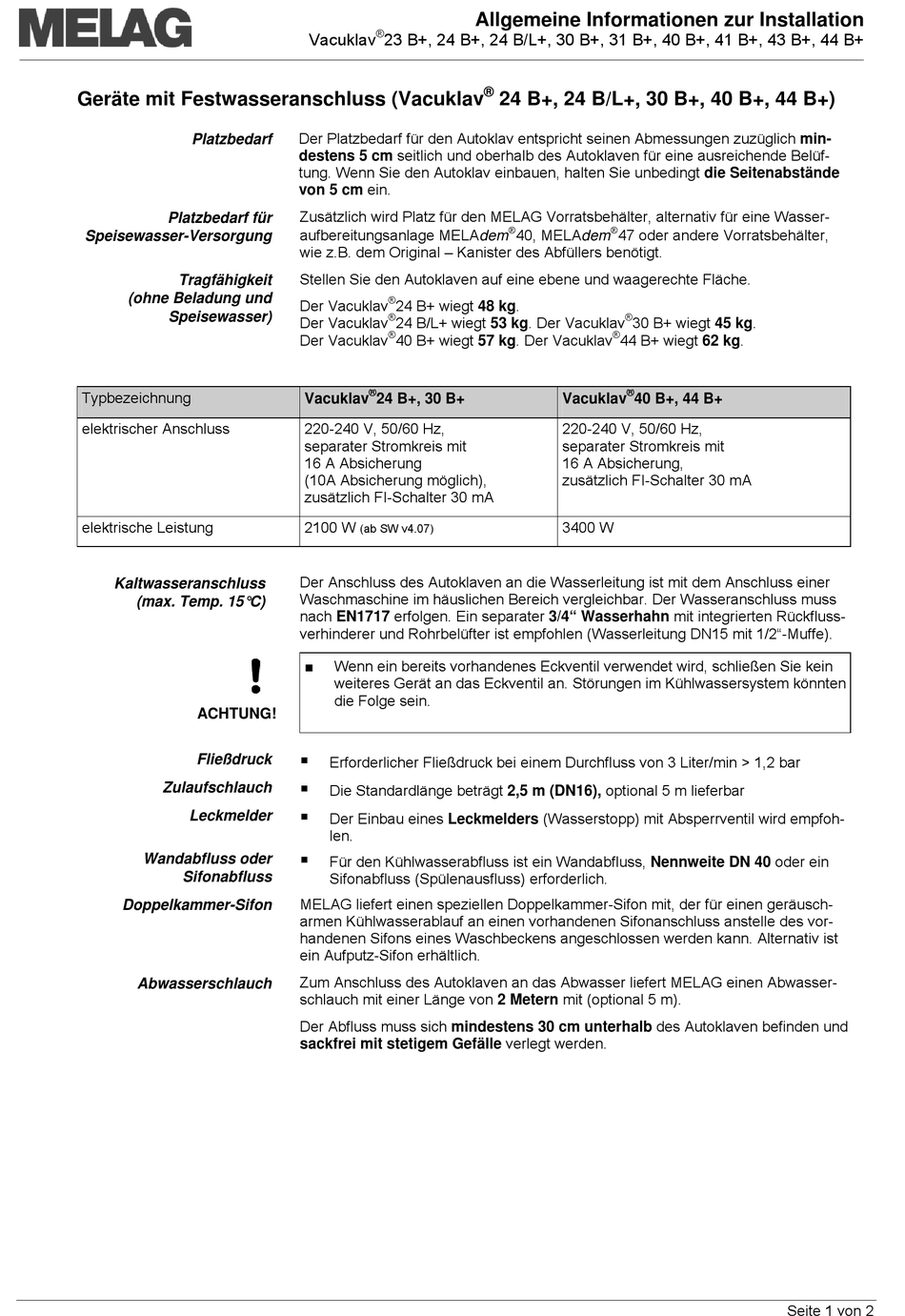

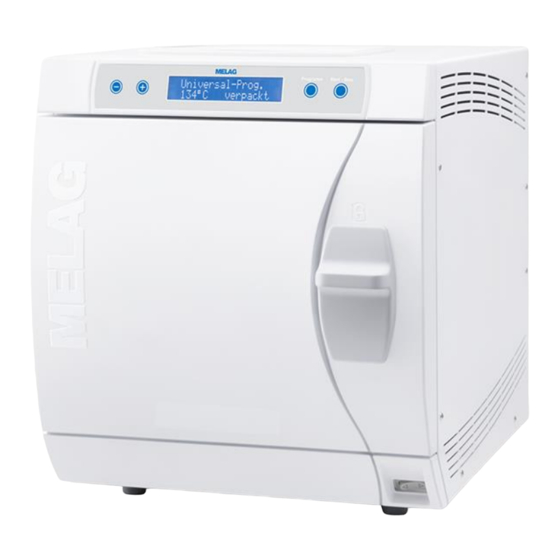

MELAG Vacuklav 23 B+ Allgemeine Informationen Zur Installation

Geräte mit Festwasseranschluss (Vacuklav
Platzbedarf
Platzbedarf für
Speisewasser-Versorgung
Tragfähigkeit
(ohne Beladung und
Speisewasser)
Typbezeichnung
elektrischer Anschluss
elektrische Leistung
Kaltwasseranschluss
(max. Temp. 15°C)
ACHTUNG!
Fließdruck
Zulaufschlauch
Leckmelder
Wandabfluss oder
Sifonabfluss
Doppelkammer-Sifon
Abwasserschlauch
®
Vacuklav 23 B+, 24 B+, 24 B/L+, 30 B+, 31 B+, 40 B+, 41 B+, 43 B+, 44 B+
Der Platzbedarf für den Autoklav entspricht seinen Abmessungen zuzüglich min-
destens 5 cm seitlich und oberhalb des Autoklaven für eine ausreichende Belüf-
tung. Wenn Sie den Autoklav einbauen, halten Sie unbedingt die Seitenabstände
von 5 cm ein.
Zusätzlich wird Platz für den MELAG Vorratsbehälter, alternativ für eine Wasser-
aufbereitungsanlage MELAdem
wie z.B. dem Original – Kanister des Abfüllers benötigt.
Stellen Sie den Autoklaven auf eine ebene und waagerechte Fläche.
®
Der Vacuklav 24 B+ wiegt 48 kg.
®
Der Vacuklav 24 B/L+ wiegt 53 kg. Der Vacuklav
®
Der Vacuklav 40 B+ wiegt 57 kg. Der Vacuklav
®
Vacuklav 24 B+, 30 B+
220-240 V, 50/60 Hz,
separater Stromkreis mit
16 A Absicherung
(10A Absicherung möglich),
zusätzlich FI-Schalter 30 mA
2100 W
(ab SW v4.07)
Der Anschluss des Autoklaven an die Wasserleitung ist mit dem Anschluss einer
Waschmaschine im häuslichen Bereich vergleichbar. Der Wasseranschluss muss
nach EN1717 erfolgen. Ein separater 3/4" Wasserhahn mit integrierten Rückfluss-
verhinderer und Rohrbelüfter ist empfohlen (Wasserleitung DN15 mit 1/2"-Muffe).
■ Wenn ein bereits vorhandenes Eckventil verwendet wird, schließen Sie kein
weiteres Gerät an das Eckventil an. Störungen im Kühlwassersystem könnten
die Folge sein.

Erforderlicher Fließdruck bei einem Durchfluss von 3 Liter/min > 1,2 bar

Die Standardlänge beträgt 2,5 m (DN16), optional 5 m lieferbar

Der Einbau eines Leckmelders (Wasserstopp) mit Absperrventil wird empfoh-
len.

Für den Kühlwasserabfluss ist ein Wandabfluss, Nennweite DN 40 oder ein
Sifonabfluss (Spülenausfluss) erforderlich.
MELAG liefert einen speziellen Doppelkammer-Sifon mit, der für einen geräusch-
armen Kühlwasserablauf an einen vorhandenen Sifonanschluss anstelle des vor-
handenen Sifons eines Waschbeckens angeschlossen werden kann. Alternativ ist
ein Aufputz-Sifon erhältlich.
Zum Anschluss des Autoklaven an das Abwasser liefert MELAG einen Abwasser-
schlauch mit einer Länge von 2 Metern mit (optional 5 m).
Der Abfluss muss sich mindestens 30 cm unterhalb des Autoklaven befinden und
sackfrei mit stetigem Gefälle verlegt werden.
Allgemeine Informationen zur Installation
®
24 B+, 24 B/L+, 30 B+, 40 B+, 44 B+)
 
40, MELAdem 47 oder andere Vorratsbehälter,
®
30 B+ wiegt 45 kg.
®
44 B+ wiegt 62 kg.
®
Vacuklav 40 B+, 44 B+
220-240 V, 50/60 Hz,
separater Stromkreis mit
16 A Absicherung,
zusätzlich FI-Schalter 30 mA
3400 W
