Granberg Verti 830 Montageanleitung
Liftsystem
Vorschau ausblenden
Andere Handbücher für Verti 830:
- Bedienungs- und pflegeanleitung (2 Seiten) ,
- Benutzerhandbuch (8 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Granberg Verti 830
Inhaltszusammenfassung für Granberg Verti 830

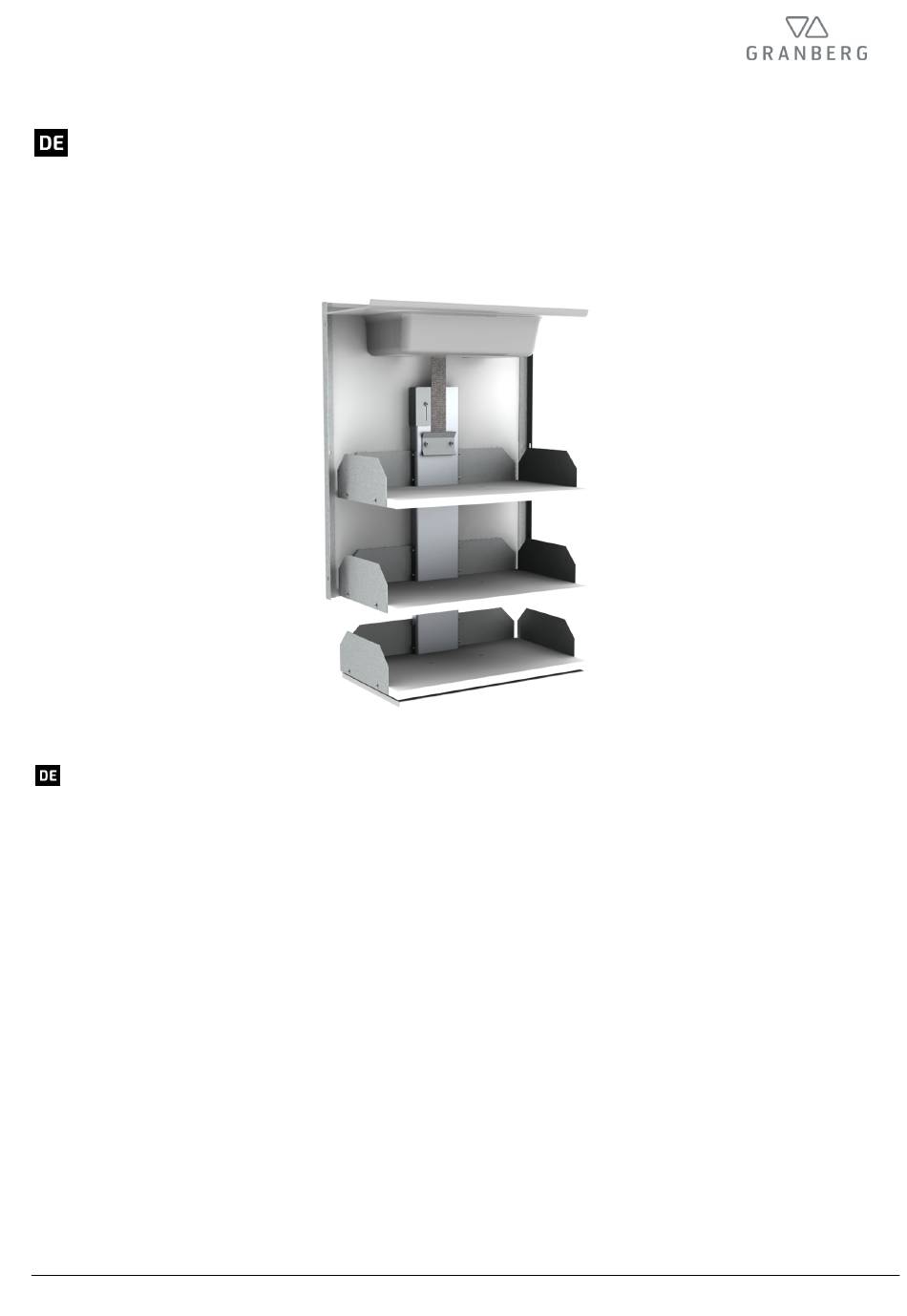

- Seite 1 2020-09-13 Montageanleitung Verti 830/831 Produkte Liftsysteme für Oberschränke Oberschranklift - VERTI Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de...
-
Seite 2: Inhaltsverzeichnis
Vorbereitungen für den Einbau in einem vorhandenen Hängeschrank Vorbereitungen für Einbau des Verti in einen Korpus (bauseits) Montage an der Wand Montage der Lichtblende Funktionstest Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 3: Mechanischer Aufbau
Hubriemen, der zwischen der Grundplatte und dem Einsatz montiert ist. 2. Lieferausführung Verti Liftsystem Befestigungswinkel Motorabdeckung Schrauben Transformator Taster Unterbauleuchte (Zubehör) Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 4: Platzierung Von Wandverstärkungen
A = 1440 mm von Boden bis Mitte Wandverstärkung B = 2052 mm von Boden bis Mitte Wandverstärkung Diese Masse sind Empfehlungen und können je nach Nischenhöhe abweichen. Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 5: Platzierung Von Steckdosen Und Steuergeräten
Falls ein Arbeitsplattenheber oder eine feste Blende vorhanden ist, kann der Taster lt. Abb. montiert werden. E - Vorschlag zur Platzierung eines Aufbautasters Falls kein Arbeitsplattenlift vorhanden ist, kann der Taster auf eine Korpusseite montiert werden. Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 6: Platzierung Im Schrank
Der Verti wird direkt unter dem Bei Schrankhöhen über 72,0 cm ist ein Lift auch lt. Skizze montiert werden. Oberboden montiert. zusätzlicher fester Boden einzuplanen. Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 7: Vorbereitungen Für Den Einbau In Einem Vorhandenen Hängeschrank
Den Korpus zwischen den angrenzenden Schränken montieren und verschrauben. (Falls kein angrenzender Schrank vor handen ist, sollte der Korpus mittels Winkeln auf der Innenseite der Verti-Rückwand montiert werden). Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 8: Montage An Der Wand
Beschlag an der Rückwandplatte Auf-/ Absteuerung eingehängt. Der vordere Teil wird mit dem Schrankoberboden verschraubt. Die Schutzfolie ist vom Deckel zu entfernen. Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de... -
Seite 9: Montage Der Lichtblende
Zum Testen des oberen Klemmschutzes drücken Sie die obere Motorabdeckung. Der Lift muss nun nach unten fahren. Sollten nicht alle drei Punkte einwandfrei funktionieren, so kontaktieren Sie bitte eine Fachkraft. Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de...
